ZSO nr II - modernizacja instalacji elektrycznej w segmencie C

Urząd Miasta Opola
45-015 OPOLE RYNEK RATUSZ

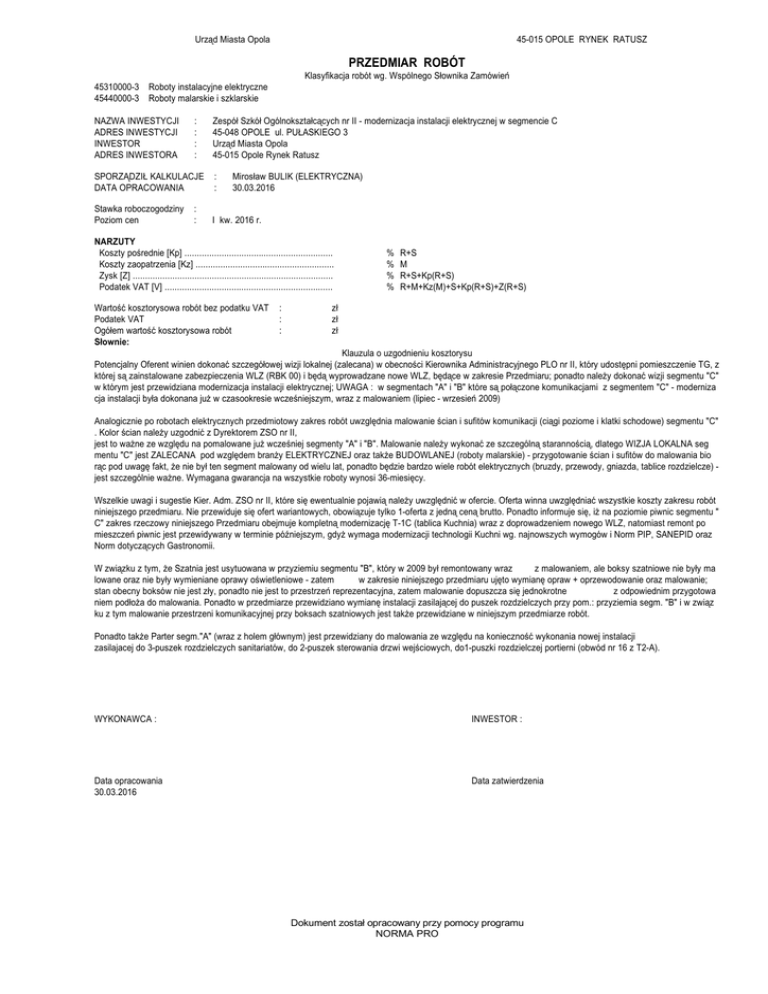

PRZEDMIAR ROBÓT
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
45310000-3 Roboty instalacyjne elektryczne
45440000-3 Roboty malarskie i szklarskie
NAZWA INWESTYCJI
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
:
:
:
:
Zespół Szkół Ogólnokształcących nr II - modernizacja instalacji elektrycznej w segmencie C
45-048 OPOLE ul. PUŁASKIEGO 3
Urząd Miasta Opola
45-015 Opole Rynek Ratusz
SPORZĄDZIŁ KALKULACJE :
DATA OPRACOWANIA
:
Stawka roboczogodziny
Poziom cen
:
:
Mirosław BULIK (ELEKTRYCZNA)
30.03.2016
I kw. 2016 r.
NARZUTY
Koszty pośrednie [Kp] ............................................................
Koszty zaopatrzenia [Kz] ........................................................
Zysk [Z] .................................................................................
Podatek VAT [V] ....................................................................
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Słownie:
:
:
:
%
%
%
%
R+S
M
R+S+Kp(R+S)
R+M+Kz(M)+S+Kp(R+S)+Z(R+S)
zł
zł
zł
Klauzula o uzgodnieniu kosztorysu
Potencjalny Oferent winien dokonać szczegółowej wizji lokalnej (zalecana) w obecności Kierownika Administracyjnego PLO nr II, który udostępni pomieszczenie TG, z
której są zainstalowane zabezpieczenia WLZ (RBK 00) i będą wyprowadzane nowe WLZ, będące w zakresie Przedmiaru; ponadto należy dokonać wizji segmentu "C"
w którym jest przewidziana modernizacja instalacji elektrycznej; UWAGA : w segmentach "A" i "B" które są połączone komunikacjami z segmentem "C" - moderniza
cja instalacji była dokonana już w czasookresie wcześniejszym, wraz z malowaniem (lipiec - wrzesień 2009)
Analogicznie po robotach elektrycznych przedmiotowy zakres robót uwzględnia malowanie ścian i sufitów komunikacji (ciągi poziome i klatki schodowe) segmentu "C"
. Kolor ścian należy uzgodnić z Dyrektorem ZSO nr II,
jest to ważne ze względu na pomalowane już wcześniej segmenty "A" i "B". Malowanie należy wykonać ze szczególną starannością, dlatego WIZJA LOKALNA seg
mentu "C" jest ZALECANA pod względem branży ELEKTRYCZNEJ oraz także BUDOWLANEJ (roboty malarskie) - przygotowanie ścian i sufitów do malowania bio
rąc pod uwagę fakt, że nie był ten segment malowany od wielu lat, ponadto będzie bardzo wiele robót elektrycznych (bruzdy, przewody, gniazda, tablice rozdzielcze) jest szczególnie ważne. Wymagana gwarancja na wszystkie roboty wynosi 36-miesięcy.
Wszelkie uwagi i sugestie Kier. Adm. ZSO nr II, które się ewentualnie pojawią należy uwzględnić w ofercie. Oferta winna uwzględniać wszystkie koszty zakresu robót
niniejszego przedmiaru. Nie przewiduje się ofert wariantowych, obowiązuje tylko 1-oferta z jedną ceną brutto. Ponadto informuje się, iż na poziomie piwnic segmentu "
C" zakres rzeczowy niniejszego Przedmiaru obejmuje kompletną modernizację T-1C (tablica Kuchnia) wraz z doprowadzeniem nowego WLZ, natomiast remont po
mieszczeń piwnic jest przewidywany w terminie późniejszym, gdyż wymaga modernizacji technologii Kuchni wg. najnowszych wymogów i Norm PIP, SANEPID oraz
Norm dotyczących Gastronomii.
W związku z tym, że Szatnia jest usytuowana w przyziemiu segmentu "B", który w 2009 był remontowany wraz
z malowaniem, ale boksy szatniowe nie były ma
lowane oraz nie były wymieniane oprawy oświetleniowe - zatem
w zakresie niniejszego przedmiaru ujęto wymianę opraw + oprzewodowanie oraz malowanie;
stan obecny boksów nie jest zły, ponadto nie jest to przestrzeń reprezentacyjna, zatem malowanie dopuszcza się jednokrotne
z odpowiednim przygotowa
niem podłoża do malowania. Ponadto w przedmiarze przewidziano wymianę instalacji zasilającej do puszek rozdzielczych przy pom.: przyziemia segm. "B" i w związ
ku z tym malowanie przestrzeni komunikacyjnej przy boksach szatniowych jest także przewidziane w niniejszym przedmiarze robót.
Ponadto także Parter segm."A" (wraz z holem głównym) jest przewidziany do malowania ze względu na konieczność wykonania nowej instalacji
zasilajacej do 3-puszek rozdzielczych sanitariatów, do 2-puszek sterowania drzwi wejściowych, do1-puszki rozdzielczej portierni (obwód nr 16 z T2-A).
WYKONAWCA :
INWESTOR :
Data opracowania
30.03.2016
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
Lp.
Podstawa
1 45310000-3
1 KNNR-W 9
d.1 0306-10 + kalkulacja indywidualna
2 KNNR 5 0113d.1 01 + kalkulacja
indywidualna
3 KNNR 5 0201d.1 08 + kalkulacja
indywidualna
4 KNNR 5 0113d.1 01 + kalkulacja
indywidualna
5 KNNR 5 0113d.1 01 + kalkulacja
indywidualna
6 KNNR 5 0201d.1 06 + kalkulacja
indywidualna
7 KNNR 5 1203d.1 05 + kalkulacja
indywidualna
8 KNNR 5 1203d.1 06 + kalkulacja
indywidualna
9 KNNR 5 0102d.1 04 + kalkulacja
indywidualna
10 KNNR 5 0102d.1 04 + kalkulacja
indywidualna
OBMIAR
Opis i wyliczenia
j.m.
Poszcz.
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C 1-WLZ TG - KUCHNIA, 2-WLZ TG - STOŁÓWKA
Kompletny demontaż istn. linii zasilających, odłączenie od zacisków odpływowych RBK00 w TG kpl.
oraz unieczynnienie WLZ KUCHNIA (TG - T1C) i STOŁÓWKA (TG - T2C + T3C) (ogólna długość 2-ch WLZ 175 m), wyjęcie istn. obecnie WLZ z przestrzeni TG oraz całkowity demontaż z
istniejącej konstrukcji wsporczej pod stropem piwnicy (jednoczesne przygotowanie wolnego
miejsca dla nowych WLZ) - wykonanie ze szczególną ostrożnością, ze względu na sąsiadujące
czynne WLZ nie podlegające demontażowi. W przypadku konieczności uwolnienia większej ilości miejsca wolnego na istn. konstrukcji - max. ścisłe ułożenie pozostałych WLZ z przekładkami
izolacyjnymi pomiędzy WLZ lub ewentualne zamocowanie dodatkowego wspornika dla nowych
rur KR 70 i KR 50 zaś istn. konstrukcja wsporcza istn. linii zasilajacych bez zmian.
1
kpl.
1,000
RAZEM
Ułożenie KR 75 dla WLZ KUCHNIA ( typ WLZ : 5 x YKXS 1 x 70 mm2 1kV) WLZ relacji : TG - m
Tablica KUCHNIA (T-1C) ułożenie na istn. konstrukcji wsporczej pod stropem na poziomie Piwnic, po uprzednim demontażu istn. WLZ; ze względu na małą średnicę rur wychodzących WLZ z
TG (poziom piwnic przy Szatniach) jest konieczność poszerzenia otworów dla rur nowych WLZKuchnia i WLZ-Stołówka - należy wykonywać ze szczególną ostrożnością, aby nie uszkodzić
sąsiadujących WLZ; ewentualnego powiększenia otworów można dokonać po odłączeniu i wyjęciu istn. dwóch WLZ z przestrzeni TG. W przypadku braku miejsca na istn. konstrukcji nalezy
zamontować na nowych dodatkowych uchwytach.
90
m
90,000
RAZEM
Przewody izolowane jednożyłowe o przekroju 70 mm2 wciągane do rur - WLZ KUCHNIA 5 x
m
YKXS 1 X 70 mm2 1kV; Zastrzega się zamiany typu WLZ, który dobrano pod przyszłe wyposażenie technologiczne KUCHNI (wysokie obciażenie prądowe) oraz jednocześnie techniczną
możliwość podłączenia żył do istn. zabezp. WLZ (RBK 00 - max. przekrój żył 70 mm2) - ułożenie WLZ ze szczególną starannością, po trasie istn. WLZ na konstrukcji istniejącej na poziomnie
piwnic (lub ewentualnie dodatkowej przykręconej do istn. konstrukcji).
Krotność = 5
90
m
90,000
RAZEM
Ułożenie KR 50 dla WLZ STOŁÓWKA ( typ WLZ : 5 x YKXS 1 x 35 mm2 1kV) WLZ relacji : TG m
- Tablica STOŁÓWKA (T-2C) ułożenie na istn. konstrukcji wsporczej pod stropem na poziomie
Piwnic, po uprzednim demontażu istn. WLZ; ze względu na małej średnicy rur wychodzących
WLZ z TG (poziom piwnic przy Szatniach) jest konieczność poszerzenia otworów dla rur nowych
WLZ-Kuchnia i WLZ-Stołówka - należy wykonywać ze szczególną ostrożnością, aby nie uszkodzić sąsiadujących WLZ. W przypadku braku miejsca na istn. konstrukcji nalezy zamontować na
nowych dodatkowych uchwytach.
80
m
80,000
RAZEM
Ułożenie KR 50 dla WLZ STOŁÓWKA ( typ WLZ : 5 x YKXS 1 x 35 mm2 1kV) WLZ wspólny re- m
lacji : TG - Tablica STOŁÓWKA (T-2C) - Tablica Świetlica (T-3C) ułożenie w kanale pomiędzy T2C (Parter) oraz T-3C (1-Piętro).
4
m
4,000
RAZEM
Przewody izolowane jednożyłowe o przekroju 35 mm2 wciągane do rur - WLZ STOŁÓWKA 5 x m
YKXS 1 x 35 mm2 1kV ; zastrzega się zamiany typu WLZ - ułożenie ze szczególną starannością.
Krotność = 5
90
m
90,000
RAZEM
Podłączenie przewodów pojedynczych o przekroju żyły do 50 mm2 pod zaciski (YKXS 1 x 35
szt.żył
mm2 1kV) odpływowe RBK 00, szyny "PE", "N" w TG, zaciski LZ 35 przelotowej (proponowana
LZ 4x35 + 1x35 S.E. Pokój), zaciski WEJ. WG tablicy, zaciski LZ 35 (PE i N)
14
szt.żył
14,000
RAZEM
Podłączenie przewodów pojedynczych o przekroju żyły do 120 mm2 pod zaciski (YKXS 1 x 70 szt.żył
mm2 1kV) odpływowe RBK 00, szyny "PE", "N" w TG, zaciski listwy przyłączeniowej 5x95 mm2
tablicy, zaciski WEJ. WG tablicy, zaciski PE i N
15
szt.żył
15,000
RAZEM
Rury winidurowe karbowane (giętkie) o śr.do 36 mm układane p.t. w gotowych bruzdach w beto- m
nie - dla WLZ relacji : 1-WLZ dług.: 38 m T-3C - Tświetlica, 2-WLZ dług.: 18 m T-3C - Tczytelnia, ogółem 56 m + wykucie bruzd dla rur + zaprawienie pełne bruzd z przewodami na gładko jako przygotowanie do malowania, odłączenie istniejących żył przewodów 3 x 4 mm2 w T-3C oraz
w punktach odbioru - do wykorzystania dla Użytkownika Obiektu + oznakowanie przewodów tj.
kierunków zasilania istn.odbioru (pozostawienie odłączonych przewodów w T-3C oraz w punktach odbioru).
56
m
56,000
RAZEM
Rury winidurowe karbowane (giętkie) o śr.do 36 mm układane p.t. w gotowych bruzdach w beto- m
nie - dla obwodów relacji : 1-obw. dług.: 18 m T-3C - Gabinet Dentysty, 2-obw. dług.: 22 m T3C - Gabinet Pielegniarki, ogółem 40 m + wykucie bruzd dla rur + zaprawienie pełne bruzd z
przewodami na gładko jako przygotowanie do malowania.
-2-
Norma PRO Wersja 4.50 Nr seryjny: 10602
Razem
1,000
90,000
90,000
80,000
4,000
90,000
14,000
15,000
56,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
Lp.
Podstawa
OBMIAR
Opis i wyliczenia
40
j.m.
m
11 KNNR 5 0203- Przewody kabelkowe o łącznym przekroju żył do 30 mm2 wciągane do rur - YDYżo 5 x 6 mm2 - m
d.1 03
WLZ do Tświetlica, WLZ do Tczytelnia
57
m
12 KNNR 5 0203- Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 wciągane do rur - YDYżo 5 x 2,5
m
d.1 02
obwody do gniazd wtykowych 400 V AC 16A od T-3C do Gabinetu Dentysty i Gabinetu Pielęgniarki
41,5
m
13 KNNR 5 0308- Gniazda instalacyjne wtyczkowe ze stykiem ochronnym bryzgoszczelne 3-biegunowe przykręca- szt.
d.1 06
ne o obciążalności do 16 A i przekroju przewodów do 2.5 mm2 - w Gabinecie Dentysty i Gabinecie Pielęgniarki
2
szt.
14 KNNR 5 1303- Pomiar rezystancji izolacji instalacji elektrycznej - obwód 3-fazowy (pomiar pierwszy) - pomiar
d.1 03
WLZ KUCHNIA i WLZ STOŁÓWKA + Protokół
2
pomiar
15 KNNR 5 1303- Pomiar rezystancji izolacji instalacji elektrycznej - obwód 3-fazowy (każdy następny pomiar) d.1 04
Pomiar WLZ KUCHNIA i WLZ STOŁÓWKA + Protokół
20
pomiar
16 KNNR 5 1305- Sprawdzenie samoczynnego wyłączania zasilania (pierwsza próba) - pomiar WLZ KUCHNIA i
d.1 01
STOŁÓWKA + Protokół
2
prób.
17 KNNR 5 1305- Sprawdzenie samoczynnego wyłączania zasilania (następna próba) - pomiar WLZ KUCHNIA i
d.1 02
STOŁÓWKA + Protokół
4
prób.
pomiar
pomiar
prób.
prób.
Poszcz.
40,000
RAZEM
Razem
40,000
57,000
RAZEM
57,000
41,500
RAZEM
41,500
2,000
RAZEM
2,000
2,000
RAZEM
2,000
20,000
RAZEM
20,000
2,000
RAZEM
2,000
4,000
RAZEM
4,000
18 Kalkulacja indy- Wykonanie robót nie przewidzianych czyli nie uwzględnionych w Przedmiarze, ale niezbędnych kpl.
d.1 widualna
technicznie do zakończenia zakresu rzeczowego niniejszego Działu.
1
kpl.
2 45310000-3
19 KNNR-W 9
d.2 0501-07 + kalkulacja indywidualna
1,000
RAZEM
1,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie "C" instalacja odbiorcza oświetleniowa, gniazd wtykowych, tablice
rozdzielcze.
Demontaż opraw oświetleniowych świetlówkowych-belka montażowa w segmencie "C" + utuli- szt.
zacja (komunikacja parter, 1-piętro segm."C", szatnie poziom piwnic (przy TG)
74
szt.
20 KNNR-W 9
Demontaż opraw oświetleniowych świetlówkowych bryzgoszczelnych przemysłowych 2x40W w szt.
d.2 0501-06 + kal- pom. Zmywalni i Wydawalni posiłków (przy sali konsupcyjnej)
kulacja indywidualna
17
szt.
21 KNNR 5 1207- Wykucie bruzd dla przewodów instalacji odbiorczej
d.2 10 + kalkulacja
indywidualna
680
74,000
17,000
RAZEM
17,000
680,000
RAZEM
680,000
395,000
RAZEM
395,000
290,000
RAZEM
290,000
380,000
RAZEM
380,000
m
m
22 KNNR 5 0205- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w m
d.2 04 + kalkulacja betonie - YDYżo 3 x 2,5 750 V
indywidualna
395
m
23 KNNR 5 0205- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w m
d.2 04 + kalkulacja betonie - YDYżo 5 x 1,5 750 V
indywidualna
290
m
24 KNNR 5 0205- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w m
d.2 04 + kalkulacja betonie YDYżo 3 x 1,5 750 V
indywidualna
380
m
25 KNNR 5 1208- Zaprawianie bruzd po ułożeniu przewodów, zaprawienie na pełno oraz na gładko jako przygoto- m
d.2 02 + kalkulacja wanie do malowania; wykonać z dużą starannością.
indywidualna
680
m
-3-
Norma PRO Wersja 4.50 Nr seryjny: 10602
74,000
RAZEM
680,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
Lp.
Podstawa
OBMIAR
Opis i wyliczenia
j.m.
26 KNNR 5 0502- Oprawa świetlówkowa do 4x40 W - proponowana/przykładowa oprawa typ MF 500 2 x 28 - 54 / kpl.
d.2 04 + kalkulacja CB MULTIFUNZIONE statecznik elektroniczny (C) raster paraboliczny (B) + ŹRÓDŁA
indywidualna
ŚWIATŁA : ŚWIETLÓWKI MASTER TL5 HO SUPER 80 54 W / 840 lub co najmniej równoważna. KOMPLETNY MONTAŻ WRAZ Z OPRZEWODOWANIEM, PODŁĄCZENIEM I SPRAWDZENIEM DZIAŁANIA. Montaż opraw na stropie komunikacji segmentu "C". Ilość opraw na poszczególnych kondygnacjach : Parter komunikacja ciągi poziome : 12, halle : 11, 1-piętro komunikacja ciągi poziome : 25, halle : 10; ogółem 58 szt. Mocowanie opraw wykonać ze szczególną
starannością z zastosowaniem dobrej jakości kołków rozporowych ze sprawdzeniem jakości zamocowania w podłożu. UWAGA : OPRAWY w PRZESTRZENI KLATEK SCHODOWYCH (NAD
BIEGAMI SCHODÓW) - OPRAWY MONTOWAĆ NA ŚCIANACH STRICTE NAD BIEGAMI
SCHODÓW, TAK ABY OPTYMALNIE OSWIETLIĆ BIEG SCHODÓW.
58
kpl.
27 KNNR 5 0502- Oprawa świetlówkowa do 4x40 W - proponowana/przykładowa oprawa typ MF 500 2 x 28 - 54 / kpl.
d.2 04 + kalkulacja CB MULTIFUNZIONE statecznik elektroniczny (C) raster paraboliczny (B) + ŹRÓDŁA
indywidualna
ŚWIATŁA : ŚWIETLÓWKI MASTER TL5 HO SUPER 80 28 W / 840 lub co najmniej równoważna. KOMPLETNY MONTAŻ WRAZ Z NIEZBĘDNYM OPRZEWODOWANIEM, PODŁĄCZENIEM I SPRAWDZENIEM DZIAŁANIA. Montaż opraw na stropie segmentu "C", w sali konsumpcyjnej poziom parteru. Mocowanie opraw wykonać ze szczególną starannością z zastosowaniem dobrej jakości kołków rozporowych ze sprawdzeniem jakości zamocowania w podłożu.
Montaż opraw w miejscach po starych oprawach; załączanie opraw należy dokonać za pośrednictwem 2-łączników świecznikowych w sposób następujący: każdy rząd opraw będzie załączany odrębnym klawiszem łącznika tj. rząd opraw równoległych do okien. Oprawy ustawić na stropie równolegle do okien (4-rzędy), jedynie oprawy przy Zmywalni i Wydawalni posiłków należy
ustawić tak jak obecnie istn.oprawy (podciąg nie pozwala na inne ustawienie opraw).
20
kpl.
28 KNNR 5 0502- Oprawa świetlówkowa do 4x40 W - proponowana/przykładowa oprawa typ LEADER 2 x 58 W kpl.
d.2 04 + kalkulacja T8 TRIMAX G13; obudowa z samogasnącego poliwęglanu kolor szary RAL 7035, odbłyśnik z
indywidualna
czystego aluminium, klosz z poliwęglanu, stopień ochrony IP65, statecznik indukcyjny niskostratny skompensowany kod: 21-043/258/EY + 2-źródła światła T8 TRIMAX G13 kod 840 (temp.
barwowa 4000 K) lub co najmniej równoważna; KOMPLETNY MONTAŻ WRAZ Z NIEZBĘDNYM OPRZEWODOWANIEM, PODŁĄCZENIEM I SPRAWDZENIEM DZIAŁANIA. Montaż
opraw na stropie Zmywalni i Wydawalni posiłków (przy sali konsumpcyjnej). Ilość opraw na poszczególnych pomieszczeniach: Zmywalnia 6-opraw (2-rzędy opraw po 3-szt w rzędzie, oprawy
równoległe do okien), Wydawalnia posiłków 6-opraw (2-rzędy opraw po 3-szt w rzędzie, oprawy
równoległe do okien), korytarzyk pomiędzy Zmywalnią i Wydawalnią 1-oprawa wzdłuż osi
wzdłuznej korytarzyka po środku korytarzyka, ogółem 13-opraw. Mocowanie opraw wykonać ze
szczególną starannością z zastosowaniem dobrej jakości kołków rozporowych ze sprawdzeniem
jakości zamocowania w podłożu.
13
kpl.
29 KNNR 5 0502- Oprawa świetlówkowa do 4x40 W - proponowana/przykładowa oprawa typ LEADER 2 x 36 W kpl.
d.2 04 + kalkulacja T8 TRIMAX G13; obudowa z samogasnącego poliwęglanu kolor szary RAL 7035, odbłyśnik z
indywidualna
czystego aluminium, klosz z poliwęglanu, stopień ochrony IP65, statecznik indukcyjny niskostratny skompensowany kod: 21-043/236/EY + 2-źródła światła T8 TRIMAX G13 36 W kod 840
(temp.barwowa 4000 K) lub co najmniej równoważna; KOMPLETNY MONTAŻ WRAZ Z NIEZBĘDNYM OPRZEWODOWANIEM, PODŁĄCZENIEM I SPRAWDZENIEM DZIAŁANIA. Montaż
opraw na stropie w Szatni poziom Piwnic (przy pomieszczeniu TG) , montaż w miejscach istniejących punktów oświetleniowych ogółem 24-oprawy. Mocowanie opraw wykonać ze szczególną
starannością z zastosowaniem dobrej jakości kołków rozporowych ze sprawdzeniem jakości zamocowania w podłożu.
24
kpl.
30 KNNR 5 0504- Kompletny montaż opraw ewakuacyjnych wraz z niezbędnym oprzewodowaniem podłączeniem, kpl.
d.2 02 + kalkulacja montaż na ścianie w ciągach komunikacji (ciągi poziome) oraz klatki schodowe; typ proponowaindywidualna
nej/przykładowej oprawy ewakuacyjnej : LEGGERA 24 PL IP40 (praca tylko awaryjna SE, czas
pracy awaryjnej 1 h) nazwa art. wg. katalogu : 995-24SE1N, kod art. wg. katalogu : 2075 + piktogramy samoprzylepne (kod. art.: 3894, nazwa art. w zależności od wskazywanego kierunku
poruszania się w kierunku wyjścia: 3303SN (kierunek w lewo do wyjścia), 3302-DS (kierunek w
prawo do wyjścia), 3307-BS (kierunek w dół do wyjścia); oprawa wykonana z tworzywa samogasnącego (zgodność z Normą EN 60598-1); stopień izolacji : podwójna lub co najmniej równoważna. Montaż opraw na ścianie komunikacji segmentu "C". Ilość opraw na poszczególnych
kondygnacjach : Parter komunikacja ciągi poziome : 6-szt., halle : 4-szt., 1-piętro komunikacja
ciągi poziome : 11-szt., halle : 7-szt (w tym 4-szt klatki schodowe), ogółem 28-szt. Piktogramy
winny kierować w kierunku wyjścia głównego budynku, wysokość montażu opraw ewakuacyjnych - dopasować do wys. już zamontowanych w segm. "A" i "B", ze względu iż obecnie nie ma
drzwi rozdzielajacych segmenty, wszystkie korytarze są z sobą połączone komunikacyjnie.
28
kpl.
-4-
Norma PRO Wersja 4.50 Nr seryjny: 10602
Poszcz.
RAZEM
Razem
680,000
58,000
RAZEM
58,000
20,000
RAZEM
20,000
13,000
RAZEM
13,000
24,000
RAZEM
24,000
28,000
RAZEM
28,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
OBMIAR
Lp.
Podstawa
Opis i wyliczenia
j.m.
31 Kalkulacja indy- Kompletna modernizacja tablicy segment "C" poziom piwnic zlokalizowanej bezpośrednio przy kpl.
d.2 widualna
Kuchni głównej (T-1C) z wykorzystaniem wnęki istniejącej, z wyposażeniem w aparaty, oprzewodowaniem i podłączeniem, demontaż wewnętrznego istniejącego wyposażenia w aparaty
oraz w oprzewodowanie, demontaż istniejących drzwiczek oraz konstrukcji istniejącej tablicy,
estetyczne obrobienie z obsadzeniem nowej obudowy w istn. wnęce. Wymiary zewnętrzne istniejącej tablicy 100 cm x 100 cm głęb. około 25 cm, istniejące wyposażenie : gniazda porcelanowe tablicowe 25 A szt.43 na płycie izolacyjnej + wył. gł. (niesprawny) - 11-obw. siłowych, 10obw. ośw. Wysażenie w aparaty należy zabudować w obudowie blaszanej wnękowej, dopasowanej do istniejącej wnęki, zamykanej drzwiczkami wzmocnionymi konstrukcyjnie zamykanymi
kluczykiem (zamek winien być dobrej jakości najlepiej patentowy). Wyposażenie podstawowe :
listwa przyłączeniowa WLZ 5x95 mm2, wyłącznik główny tablicy kompaktowy 4-bieg.160 A proponowany model : NZMN1-4-A160 nr kat.: 281 251 MOELLER (standardowa zdolność łączeniowa 50 kA, wyzwalacz nadprądowy nastawny 125 - 160 A, wyzw. zwarciowy 1280 A, 3-modułowe lampki sygnalizacji napięcia wyjściowego z Wył. Gł.wyłączniki instalacyjne nadprądowe 1bieg.o wytrzymałości zwarciowej nie mniejszej od 6 kA dobrej jakości wykonania typ "B" o wielkościach prądu znamionowego wg. istn. faktycznie bezpieczników topikowych w tablicy, ponadto należy pozostawić wolne miejsce dla co najmniej 24-modułów, szyny główne miedziane
L1,L2,L3,N,PE o obciążalności Idd=160 A; tablica jest przyszłościowo przygotowywana pod nowe wyposażenie technologiczne, bez zastosowania sprzętu gazowego, zaś tylko pod wyposażenie elektryczne jak np.: piec konwekcyjno-parowy, piec elektryczny, kocioł warzelny, patelnia
wielofunkcyjna elektr.,zestaw kotłów przechylnych, szafa chłodnicza, szafa mrożnicza (technologia nie jest opracowana, ale przewiduje się zmodernizowanie obecnego wyposażenia w przyszłości), zatem na chwilę obecną podłączeń należy dokonać wszystkich obwodów istniejących
do zmodernizowanej tablicy, bez wymiany przewodów istniejących obwodów. Wymagany stopień szczelności nowej obudowy tablicy T-1C - co najmniej IP 40 (ze względu na wilgoć technologiczną pomieszczeń kuchni oraz lokalizację tablicy na poziomie piwnic).
1
kpl.
32 Kalkulacja indy- Kompletna modernizacja tablicy segment "C" poziom parteru zlokalizowanej na korytarzu komu- kpl.
d.2 widualna
nikacji w pobliżu Stołówki (T-2C) z wykorzystaniem wnęki istniejącej, z wyposażeniem w
aparaty, oprzewodowaniem i podłączeniem, demontaż wewnętrznego istniejącego wyposażenia
w aparaty oraz w oprzewodowanie, demontaż istniejących drzwiczek oraz konstrukcji istniejącej
tablicy, estetyczne obrobienie z obsadzeniem nowej obudowy w istn.wnęce. Wymiary zewnetrzne istn. tablicy 40 cm x 100 cm głęb. około 25 cm, istniejące wyposażenie : gniazda porcelanowe 25A tablicowe szt.18, 63 A szt.3 na płycie izolacyjnej + wył. gł. - 4-obw. siłowe, 9-obw.1-f. (w
tym 4-obw. ośw.) Wysażenie w aparaty należy zabudować w obudowie blaszanej wnękowej, dopasowanej do istniejącej wnęki, zamykanej drzwiczkami wzmocnionymi konstrukcyjnie zamykanymi kluczykiem (zamek winien być dobrej jakości najlepiej patentowy). Wyposazenie podstawowe : listwa przyłączeniowa przelotowa WLZ 5x35 mm2 (proponowana prod. S.E.Pokój 4x35 +
1x35), wyłącznik główny tablicy modułowy 4-bieg.125 A (proponowany typ IS-125/4 EATON), 3modułowe lampki sygnalizacji napięcia wyj. z Wył. Gł., wyłączniki instalacyjne nadprądowe 1bieg.o wytrzymałości zwarciowej nie mniejszej od 6 kA dobrej jakości wykonania typ "B" o wielkościach prądu znamionowego wg. istn. faktycznie bezpieczników topikowych w tablicy, ponadto należy pozostawić wolne miejsce dla co najmniej 12-modułów, szyny główne miedziane
L1,L2,L3,N,PE o obciążalności Idd=100 A; z listwy przelotowej 5x35 mm2 jest przewidziany
WLZ do tablicy usytuowany bezpośrednio nad niniejszą T-2C na poziomie 1-piętra tj. T-3C (WLZ
nowy wspólny 5xYKXS 1x35 zabezpieczony RBK-00 63A w TG)
1
kpl.
33 Kalkulacja indy- Kompletna modernizacja tablicy segment "C" poziom 1-piętra zlokalizowanej na korytarzu komu- kpl.
d.2 widualna
nikacji w pobliżu czytelni (T-3C) z wykorzystaniem wnęki istniejącej, z wyposażeniem w aparaty,
oprzewodowaniem i podłączeniem, demontaż wewnętrznego istniejącego wyposażenia w aparaty oraz w oprzewodowanie, demontaż istniejących drzwiczek oraz konstrukcji istniejącej tablicy,
estetyczne obrobienie z obsadzeniem nowej obudowy w istn.wnęce. Wymiary zewnętrzne istn.
tablicy 50 cm x 65 cm głęb. około 25 cm, istniejące wyposażenie : gniazda porcelanowe 25A
tablicowe szt.11 + 1-wył.inst. B16 na płycie izolacyjnej - 12-obw.1-f. (w tym 4-obw. ośw.) Wysażenie w aparaty należy zabudować w obudowie blaszanej wnękowej, dopasowanej do istniejącej
wnęki, zamykanej drzwiczkami wzmocnionymi konstrukcyjnie zamykanymi kluczykiem (zamek
winien być dobrej jakości najlepiej patentowy). Wyposażenie podstawowe : listwa przyłączeniowa przelotowa WLZ 5x35 mm2 (proponowana prod. S.E.Pokój 4x35 + 1x35), wyłącznik główny
tablicy modułowy 4-bieg.100 A (proponowany typ IS-100/4 EATON), 3-modułowe lampki sygnalizacji napiecia wyj. z Wył. Gł., wyłączniki instalacyjne nadprądowe 1-bieg.o wytrzymałości zwarciowej nie mniejszej od 6 kA dobrej jakości wykonania typ "B" o wielkościach prądu znamionowego wg. istn. faktycznie bezpieczników topikowych w tablicy, ponadto należy pozostawić wolne miejsce dla co najmniej 12-modułów, szyny główne miedziane L1,L2,L3,N,PE o obciążalności
Idd=100 A; z listwy przelotowej 5x35 mm2 jest przewidziane przyłączenie WLZ bezpośrednio
wyprowadzony z T-2C z poziomu parteru tj. (WLZ nowy wspólny 5xYKXS 1x35 zabezpieczony
RBK-00 63A w TG); ponadto przewiduje się wyprowadzić WLZ do tablicy w Czytelni i Świetlicy
(odrębne przewody YDYżo 5x6 kazdego WLZ) i zabezpieczone 1-bieg. wył. instalac. np.: DLS6
C 25 (3-szt/1-obwód WLZ).
1
kpl.
-5-
Norma PRO Wersja 4.50 Nr seryjny: 10602
Poszcz.
Razem
1,000
RAZEM
1,000
1,000
RAZEM
1,000
1,000
RAZEM
1,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
OBMIAR
Lp.
Podstawa
Opis i wyliczenia
j.m.
34 Kalkulacja indy- Wykonanie robót nie przewidzianych czyli nie uwzględnionych w Przedmiarze, ale niezbędnych kpl.
d.2 widualna
technicznie do zakończenia zakresu rzeczowego niniejszego Działu a szczególnie dotyczy instalacji odbiorczej gniazd wtykowych pomieszczeń : stołówki, wydawalni posiłków, zmywalni. Poza
zakwalifikaną do modernizacji instalacją oświetleniową wraz z oprawami, w pom. stołówki,
zmywalni i wydawalni, instalacją gniazd wtykowych w stołówce - instalacja odbiorcza urzadzeń
technologicznych w zasadzie należy do powiązanej z kuchnią technologią, która jest przewidziana do modernizacji w terminie znacznie późniejszym po sporządzeniu projektu technologii kuchni, zatem tylko przewody obwodów oraz gniazda urządzeń bardzo zużytych eksploatacyjne należy wymienić na nowe; w pomieszczeniu zmywalni jest zamontowana rozdzielnica dla urządzeń
technologicznych (dobry stan techniczny), zatem w grę mogą wchodzić gniazda 3-fazowe +
przewody do tych gniazd (po dokładnej wizji lokalnej stanu technicznego).
1
kpl.
35 KNNR 5 1207- Wykucie bruzd dla przewodów instalacji odbiorczej w segm. "B" Przyziemie : instalacja oświetle- m
d.2 10 + kalkulacja niowa boksów szatniowych, instalacja gniazd wtykowych 230 V AC boksów szatniowych, instaindywidualna
lacja zasilająca do puszek rozdzielczych w Przyziemiu segm. "B" pomieszczeń kiosku, archiwum, magazynu 01, gabinetu 04; Wykucie bruzd dla instalacji zasilającej segm. "A" parter puszki 3-szt ubikacji, puszki sterowania 2-drzwi wejściowych, puszkę portierni (1-obw. z T-2A).
282
m
36 KNNR 5 0205- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w m
d.2 04 + kalkulacja betonie - YDYżo 3 x 2,5 750 V - przewody instalacji odbiorczej w segm. "B" Przyziemie : zasilaindywidualna
nie 2-obw. (z T-1B) instalacji oświetleniowej boksów szatniowych, instalacja gniazd wtykowych
230 V AC boksów szatniowych (1-obw. z T-1B), instalacja zasilająca do puszek rozdzielczych w
Przyziemiu segm. "B" pomieszczeń kiosku, archiwum, magazynu 01, gabinetu 04 (1-obw. zT1B); Przewody dla instalacji zasilającej segmentu "A" parter - do 3-puszek ubikacji, do 2-puszek
sterowania 2-drzwi wejściowych w holu głównym, do puszki rozdzielczej portierni (1-obw. z T2A).
200
m
37 KNNR 5 0205- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane p.t. w gotowych bruzdach w m
d.2 04 + kalkulacja betonie YDYżo 3 x 1,5 750 V - instalacja oświetleniowa w boksach szatniowych tj. od 6-łączniindywidualna
ków świecznikowych do opraw
82
m
38 KNNR 5 1208- Zaprawianie bruzd po ułożeniu przewodów, zaprawienie na pełno oraz na gładko jako przygoto- m
d.2 02 + kalkulacja wanie do malowania; wykonać z dużą starannością.
indywidualna
680
m
39 KNNR 5 0301- Przygotowanie podłoża pod osprzęt instalacyjny mocowany na zaprawie cementowej lub gipso- szt.
d.2 12
wej - wykonanie ślepych otworów w podłożu betonowym (w tym 6-szt dla łączników świecznikowych w filarach boksów szatniowych - Przyziemie segm. "B")
86
szt.
40 KNNR 5 0302- Kompletny montaż puszek instalacyjnych podtynkowych pojedynczych głębokich o śr.do 60 mm szt.
d.2 01 + kalkulacja - dla gniazd wtykowych oraz łączników oświetlenia; z tworzywa samogasnącego nie podtrzymuindywidualna
jącego płomienia.
86
szt.
41 KNNR 5 0308- Kompletny montaż wraz z podłączeniem gniazd instalacyjnych wtyczkowych ze stykiem ochron- szt.
d.2 02 + kalkulacja nym podtynkowych 2-biegunowych przelotowych pojedynczych o obciążalności do 16 A i przeindywidualna
kroju przewodów do 2.5 mm2 - przyłączenie przewodów zaciski śrubowe, płytka metalowa jakość wykonania gniazd wysoka np.: LEGRAND; gniazda przewidziano zainstalować w pomieszczeniach segm. "C", które wskaże Kier. Adm. ZSO nr II (dotyczy tylko gniazd bardzo zniszczonych, nie nadających się do użytku, ze względu na to, że ZSO nr II we własnym zakresie dokonuje sukcesywnie wymiany bardzo starego osprzętu, dlatego przedmiar określa ilość zaś szkoła
miejsca dla nowych gniazd).
58
szt.
42 KNNR 5 0306- Kompletny montaż łączników świecznikowych podtynkowych w puszce instalacyjnej 10 A / 250
d.2 03 + kalkulacja V AC np.: LEGRAND, wraz z podłączeniem (w tym 6-szt. dla oświetlenia boksów szatniowych
indywidualna
tj. 1-szt/4-oprawy - łączniki świecznikowe montować na filarach od strony zewnętrznej filarów
czyli od strony korytarza komunikacyjnego).
18
Norma PRO Wersja 4.50 Nr seryjny: 10602
Razem
1,000
RAZEM
1,000
282,000
RAZEM
282,000
200,000
RAZEM
200,000
82,000
RAZEM
82,000
680,000
RAZEM
680,000
86,000
RAZEM
86,000
86,000
RAZEM
86,000
58,000
RAZEM
58,000
18,000
RAZEM
18,000
11,000
RAZEM
11,000
szt.
szt.
43 KNNR 5 0308- Gniazda instalacyjne wtyczkowe ze stykiem ochronnym natynkowe 2-biegunowe przykręcane o szt.
d.2 04
obciążalności do 16 A i przekroju przewodów do 2.5 mm2 - montaż gniazd natynkowych podwójnych (układ styków gniazd zgodny NIE LUSTRZANY) 16 A / 250 V AC - montaż na filarach
boksów szatniowych od strony wewnętrznej boksów, montaż na każdym filarze (Przyziemie
segm. "B")
11
szt.
-6-
Poszcz.
ZSO nr II - modernizacja instalacji elektrycznej w segmencie C
OBMIAR
Lp.
Podstawa
Opis i wyliczenia
j.m.
44 KNNR 5 0306- Kompletny montaż łączników jednobiegunowych podtynkoweych 10 A / 250 V AC w puszce ins- szt.
d.2 02
talacyjnej np.: LEGRAND, wraz z podłączeniem.
10
szt.
Poszcz.
10,000
RAZEM
Razem
10,000
45 Kalkulacja indy- Wykonanie kompletu pomiarów ochronnych dla instalacji odbiorczej + Protokół dla segmentu "C" kpl.
d.2 widualna
parter i 1-piętro
1
kpl.
3 45440000-3
46 KNNR-W 3
d.3 1013-01 + kalkulacja indywidualna
1,000
RAZEM
1,000
Malowanie komunikacji segmentu "C"(poziom parteru i 1-piętra wraz z 2-klatkami schodowymi), stołówki, zmywalni, wydawalni posiłków (parter), szatni i komunikacji przy szatni (poziom przyziemia), parteru segm."A"
Zabezpieczenie podłóg folią budowlaną czarną o odpowiedniej grubości tzn. o większej wytrzy- m2
małości mechanicznej, np.: LIGNOFOL gr. 0,2 mm
m2
920
47 KNNR-W 3
d.3 1003-07 + kalkulacja indywidualna
48 KNNR-W 3
d.3 1003-01 + kalkulacja indywidualna
Przygotowanie powierzchni pod malowanie farbami emulsyjnymi starych tynków z poszpachlo- m2
waniem nierówności + umycie powierzchni ścian mydłem szarym + zagruntowanie powierzchni
farbą podkładową zalecaną do farby AKRYLIT - UNICRYL DEKORAL. Powierzchnia ścian i sufitów winna być wyrównana i wygładzona do tego stopnia, aby po naniesieniu farby nie było widać
nierówności - jako jeden z warunków wysokiej jakości wykonanych robót, gwarantujący Odbiór
bez uwag. Do malowania przewidziano komunikację (ciągi poziome oraz klatki schodowe poziom parteru i 1-piętra) segm."C" + stołówka + zmywalnia + wydawalnia posiłków (parter segm. "
C") + szatnia (poziom piwnic, bezpośrednio przy pomieszczeniu TG tj. wszystkie boksy szatniowe, ze względu na wymianę opraw na nowe) wraz z komunikacją przy boksach do końca tj. do
przestrzeni przy kiosku, magazynie 01, archiwum, tablicy "T-1B" i gabinecie 04 (ze względu na
roboty elektryczne w tej przestrzeni). Także do malowania przewidziano przestrzeń parteru
segm."A", ze względu na kucie bruzd dla nowego obwodu YDYżo 3 x 2,5 z tablicy T-2A (jako
wymiana istn. obw. nr 16) zasilającego 3-ubikacje, sterowanie 2-drzwi wejsciowych i portierni.
UWAGA : przestrzeń parteru segm."A" była malowana w 2009 r., więc nie wymaga szczególnego przygotowania co segm. "C", który nie był malowany od wielu lat, ale na dopasowanie koloru
do obecnego stanu, wymaga takze odpowiedniego przygotowania podłoża.
2250
m2
Dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych ścian i sufitów - farbą m2
lateksową do wnętrz - proponowany/przykładowy typ farby : AKRYLIT W KOLOR DEKORAL
lub inny o parametrach technicznych co najmniej równoważnych. Kolor ścian należy bezwględnie uzgodnić z Dyrektorem ZSO nr II na etapie wizji lokalnej obiektu przed składaniem ofert, należy uwzględnić uwagi i sugestie Dyrektora dotyczące malowania segmentu "C" w ofercie oraz
także swoje spostrzeżenia podczas wizji lokalnej (w sensie odpowiedniej wyceny kosztów zakresu malowania). Zaleca się, aby uzgodnienie szczegółowego koloru ścian segmentu "C" było zaakceptowane przez Dyrektora na piśmie (ze względu na to, że Dyrektor ZSO nr II jest przyjmującym obiekt po remoncie, także podpisuje Protokół Odbioru Końcowego czyli akceptuje bez uwag
wykonanie zadania remontowego w segmencie "C" - dlatego jest bardzo ważnym wykonanie zakresu malowania segmentu "C" ze szczególną starannością (co także należy uwzględnić w wycenie Oferty). Należy ponadto mieć świadomość, że gwarancja na roboty niniejszego zadania
wynosi 36-miesięcy. Do malowania przewidziano komunikację (ciągi poziome oraz klatki schodowe poziom parteru i 1-piętra) segm."C" + stołówka + zmywalnia + wydawalnia posiłków (parter segm. "C") + szatnia (poziom piwnic, bezpośrednio przy pomieszczeniu TG tj. wszystkie boksy szatniowe, ze względu na wymianę opraw na nowe) wraz z komunikacją przy boksach do
końca pom. szatniowego tj. do przestrzeni przy kiosku, magazynie 01, archiwum, tablicy "T-1B" i
gabinecie 04 (ze względu na roboty elektryczne w tej przestrzeni) ORAZ przestrzeń parteru
segm."A", ze względu na kucie bruzd dla nowego obwodu YDYżo 3 x 2,5 z tablicy T-2A (jako
wymiana istn. obw. nr 16) zasilającego 3-ubikacje, sterowanie 2-drzwi wejś ciowych i portierni.
UWAGA : przestrzeń parteru segm."A" była malowana w 2009 r., więc nie wymaga takiego malowania co segm. "C", który nie był malowany od wielu lat, ale wymaga zaś dopasowania koloru
do obecnego stanu, ewentualnie innego koloru po uzgodnieniu z Dyrektorem ZSO nr II tej kwestii podczas wizji lokalnej.
2250
m2
49 Kalkulacja indy- Wykonanie robót nie przewidzianych czyli nie uwzględnionych w Przedmiarze, ale niezbędnych kpl.
d.3 widualna
technicznie do zakończenia zakresu rzeczowego niniejszego Działu; szczególnie dotyczy zakresu malowania pomieszczeń / przestrzeni komunikacyjnej segm."C" niezbędnych do malowania,
nie uwzględnionych na obecnym etapie robót.
1
kpl.
-7-
Norma PRO Wersja 4.50 Nr seryjny: 10602
920,000
RAZEM
920,000
2 250,000
RAZEM
2 250,000
2 250,000
RAZEM
2 250,000
1,000
RAZEM
1,000
ZSO nr II - modernizacja instalacji elektrycznej w segmencie
ZESTAWIENIE
C
MATERIAŁÓW
Lp.
Nazwa
1. farba lateksowa do wnętrz AKRYLIT W KOLOR DEKORAL
2. Farba podkładowa UNICRYL DEKORAL
3. folia polietylenowa LIGNOFOL gr. 0,2 mm
4. gips budowlany szpachlowy
5. gniazda bryzgoszczelne 3-biegunowe + N + PE
natynkowe w obudowie izolacyjnej 16 A / 400 V
AC np. firmy PCE
6. gniazda natynkowe 2-biegunowe ze stykiem
ochronnym 16 A / 250 V AC
7. gniazda podtynkowe 2-biegunowe ze stykiem
ochronnym 16 A/250 V AC pojedyncze przelotowe, przyłączenie przewodów zaciski
śrubowe, płytka metalowa przykładowy model
LEGRAND
8. kabel YKXS 1 x 35 1kV
9. kabel YKXS 1 x 70 mm2 1kV
10. Kompletna tablica (T-1C) z wyposażeniem w
aparaty, oprzewodowaniem i podłączeniem
11. Kompletna tablica T-2C z wyposażeniem w
aparaty, oprzewodowaniem i podłączeniem
12. Kompletna tablica T-3C z wyposażeniem w
aparaty, oprzewodowaniem i podłączeniem
13. końcówka kablowa 35 mm2 do żył miedzianych do podłączenia do zacisków RBK 00
14. końcówka kablowa 70 mm2 do żył miedzianych do podłączenia do zacisków RBK 00 oraz
do szyn "PE", "N"
15. łączniki instalacyjne podtynkowe 10 A / 250 V
AC np.: LEGRAND
16. łączniki instalacyjne świecznikowe podtynkowe
10 A / 250 V AC LEGRAND
17. Niezbędny materiał wynikający technicznie do
zakończenia zadania zakresu rzeczowego niniejszego Działu, nie przewidziany czyli nie
uwzględniony w Przedmiarze.
18. Niezbędny materiał wynikający technicznie do
zakończenia zadania zakresu rzeczowego niniejszego Działu, nie uwzględniony w Przedmiarze.'
19. oprawa ewakuacyjna typ : LEGGERA 24 PL
IP40 (praca tylko awaryjna SE, czas pracy
awaryjnej 1 h) nazwa art. wg. katalogu : 99524SE1N, kod art. wg. katalogu : 2075
20. piktogramy samoprzylepne - nazwa art. w zalezności od wskazywanego kierunku poruszania się w kierunku wyjścia: 3302-DS (kierunek
w prawo do wyjścia)
21. piktogramy samoprzylepne - nazwa art. w zalezności od wskazywanego kierunku poruszania się w kierunku wyjścia: 3303SN (kierunek
w lewo do wyjścia)
22. piktogramy samoprzylepne - nazwa art. w zalezności od wskazywanego kierunku poruszania się w kierunku wyjścia: 3307-BS (kierunek
w dół do wyjścia)
23. proponowana oprawa świetlówkowa typ MF
500 2 x 28 - 54 / CB MULTIFUNZIONE statecznik elektroniczny (C) raster paraboliczny
(B) wraz ze 2-źródłami światła T5 28 W trójpasmowe T=4000 K lub co najmniej równoważna.
24. proponowana oprawa świetlówkowa typ MF
500 2 x 28 - 54 / CB MULTIFUNZIONE statecznik elektroniczny (C) raster paraboliczny
(B) wraz ze 2-źródłami światła T5 54 W trójpasmowe T=4000 K lub co najmniej równoważna.
Jm
Ilość
Il. inw.
Il. wyk.
dm3
562,5000
562,5000
dm3
m2
kg
szt.
135,0000
322,0000
1 350,0000
2,0000
135,0000
322,0000
1 350,0000
2,0000
szt.
11,0000
11,0000
szt.
58,0000
58,0000
m
m
kpl.
468,0000
468,0000
1,0000
468,0000
468,0000
1,0000
kpl.
1,0000
1,0000
kpl.
1,0000
1,0000
szt
5,0000
5,0000
szt
7,0000
7,0000
szt.
10,0000
10,0000
szt.
18,0000
18,0000
kpl.
2,0000
2,0000
kpl.
1,0000
1,0000
szt.
28,0000
28,0000
szt
14,0000
14,0000
szt
14,0000
14,0000
szt
8,0000
8,0000
szt.
20,0000
20,0000
szt.
58,0000
58,0000
-8-
Norma PRO Wersja 4.50 Nr seryjny: 10602
Cena
jedn.
Wartość
Grupa
Dostaw- Cena
Raca
dostaw- bat
cy
maksymalny
Rabat
zastosowany
ZSO nr II - modernizacja instalacji elektrycznej w segmencie
ZESTAWIENIE
C
MATERIAŁÓW
Lp.
Nazwa
25. proponowana oprawa świetlówkowe typ LEADER 2 x 36 W T8 TRIMAX G13 36 W; obudowa z samogasnącego poliwęglanu kolor szary RAL 7035, odbłyśnik z czystego aluminium,
klosz z poliwęglanu, stopień ochrony IP65, statecznik indukcyjny niskostratny skompensowany kod: 21-043/236/EY + 2-źródła światła T8
TRIMAX G13 kod 840 (temp.barwowa 4000 K)'
26. proponowana oprawa świetlówkowe typ LEADER 2 x 58 W T8 TRIMAX G13; obudowa z
samogasnącego poliwęglanu kolor szary RAL
7035, odbłyśnik z czystego aluminium, klosz z
poliwęglanu, stopień ochrony IP65, statecznik
indukcyjny niskostratny skompensowany kod:
21-043/258/EY + 2-źródła światła T8 TRIMAX
G13 kod 840 (temp.barwowa 4000 K) lub co
najmniej równoważna.
27. przewody kabelkowe YDYżo 3 x 1,5 750 V
28. przewody kabelkowe YDYżo 3 x 2,5 750 V
29. przewody kabelkowe YDYżo 5 x 1,5 750 V
30. przewody kabelkowe YDYżo 5 x 2,5 750 V
31. przewody kabelkowe YDYżo 5 x 6 mm2 750 V
32. puszki izolacyjne podtynkowe głębokie 60 mm
z tworzywa samogasnącego nie podtrzymującego płomienia
33. rura osłonowa dla kabli i przewodów typ KR 50
nie podtrzymująca płomienia, samogasnąca
34. rura osłonowa dla kabli i przewodów typ KR 75
nie podtrzymująca płomienia, samogasnąca
35. rury winidurowe karbowane RKLG 36
36. uchwyty do rur KR 50 do podwieszenia do stropu stalowe
37. uchwyty do rur KR 75 do podwieszenia do stropu stalowe
38. uchwyty do rur z PCW'
39. materiały pomocnicze
Jm
Ilość
Il. inw.
Il. wyk.
szt.
24,0000
24,0000
szt.
13,0000
13,0000
m
m
m
m
m
szt.
480,4800
618,8000
301,6000
43,1600
59,2800
86,0000
480,4800
618,8000
301,6000
43,1600
59,2800
86,0000
m
87,3600
87,3600
m
93,6000
93,6000
m
szt.
99,8400
100,0000
99,8400
100,0000
szt.
112,5000
112,5000
szt.
zł
2,8000
2,8000
Cena
jedn.
RAZEM
Słownie:
-9-
Norma PRO Wersja 4.50 Nr seryjny: 10602
Wartość
Grupa
Dostaw- Cena
Raca
dostaw- bat
cy
maksymalny
Rabat
zastosowany
ZSO nr II - modernizacja instalacji elektrycznej w segmencie
ZESTAWIENIE
C
ROBOCIZNY
Lp.
1. robocizna
2. robocizna'
3. robocizna''
Nazwa
Jm
r-g
r-g
r-g
Ilość
2 047,0128
18,4000
12,0000
Cena jedn.
RAZEM
Słownie:
- 10 -
Norma PRO Wersja 4.50 Nr seryjny: 10602
Wartość
