Karta katalogowa

Karta charakterystyki online

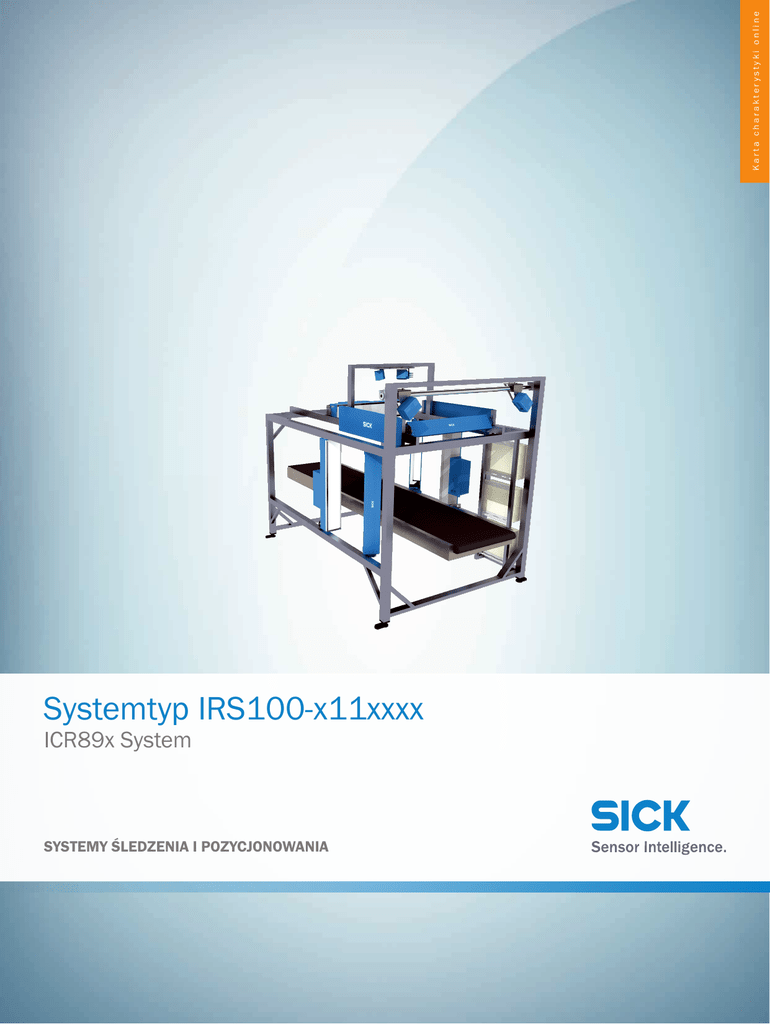

Systemtyp IRS100-x11xxxx
ICR89x System
SYSTEMY ŚLEDZENIA I POZYCJONOWANIA
Systemtyp IRS100-x11xxxx | ICR89x System
SYSTEMY ŚLEDZENIA I POZYCJONOWANIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
Systemtyp IRS100-x11xxxx
Na zapytanie
Dokładne specyfikacje urządzenia i dane wydajnościowe produktu mogą się różnić i zależą od danego zastosowania oraz specyfikacji klienta. W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/ICR89x_System
Szczegółowe dane techniczne
Cechy
Rodzaj kamery
ICR89x
Kontroler
MSC800
Szerokość oświetlenia
1.100 mm
Ognisko
Dynamiczne sterowanie ogniskową
Szerokość pola odczytu
1.000 mm
Wysokość pola odczytu
600 mm
MTBF
80.000 h
MTTR
< 10 min
Rozdzielczość obrazu
170 dpi (przy 3,8 m/s)
Obrócenie obiektu
± 45°
Liczba stron obiektu/kamer
Strona górna albo lewa lub prawa strona (1 kamera)
Maksymalna liczba stron obiektu/kamer
Do 6 stron (16 kamer)
Rodzaj techniki transportowej
Pas
Przenośniki krzyżowe
Rolki
Pojemniki przechylne
Inne – informacja po złożeniu zapytania
Typowa wysokość przenośnika
500 mm ... 1.200 mm
Wydajność
Typy kodu
2/5 Interleaved
Codabar
Code 128
Code 39
EAN/UPC z dodatkiem Add-on
GS1-128 / EAN 128
Kody na przesyłkach
Stosunek szerokości kresek
2:1 ... 3:1
Minimalna przerwa pomiędzy obiektami
50 mm
Typy kodu 2D
Data Matrix ECC200
MaxiCode
QR Code
PDF417
Inne – informacja po złożeniu zapytania
2
ROZWIĄZANIA SYSTEMOWE | SICK
Karta charakterystyki online | 2017-02-20 16:36:10
Informacje mogą ulec zmianie bez powiadomienia
Systemtyp IRS100-x11xxxx | ICR89x System
SYSTEMY ŚLEDZENIA I POZYCJONOWANIA
Liczba obiektów na sekundę
10
Mechanika/elektryka
Wymiary, system (dł. x szer. x wys.)
2.150 mm x 1.800 mm x 2.000 mm (Wysokość do 2700 mm zależnie od wysokości przenośnika)
Wyzwalanie
SICK WL18-3P430 1)
Enkoder
SICK DFV60 2)
Pobór mocy
Zależnie od konfiguracji
1)
2)
Jeżeli dostarczone przez SICK.
Rozdzielczość 0,2 mm (tylko w przypadku przenośnika taśmowego).
Dane dotyczące otoczenia
Kontrast druku kodu kreskowego (PCS)
≤ 40 %
Temperatura otoczenia podczas pracy
0 °C ... +50 °C
Temperatura otoczenia – przechowywanie
–20 °C ... +70 °C
Dopuszczalna względna wilgotność powietrza
95 %, bez kondensacji
Odporność na światło zewnętrzne
2000 lx na kod
Klasyfikacje
ECl@ss 5.0
27280103
ECl@ss 5.1.4
27280103
ECl@ss 6.0
27280103
ECl@ss 6.2
27280103
ECl@ss 7.0
27280103
ECl@ss 8.0
27280103
ECl@ss 8.1
27280103
ECl@ss 9.0
27280103
ETIM 5.0
EC002550
ETIM 6.0
EC002550
UNSPSC 16.0901
43211701
2017-02-20 16:36:10 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA SYSTEMOWE | SICK
3
Systemtyp IRS100-x11xxxx | ICR89x System
SYSTEMY ŚLEDZENIA I POZYCJONOWANIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Oznaczenie
Read field width 1) 2)
600 mm
60
800 mm
80
1000 mm
100
1200 mm
120
1400 mm
140
Conveyor type
B Belt
C Cross belt
K Chain conveyor
R Roller conveyor
T Till-tray sorter
Number of reading sites
1
2
3
4
5
6
Numer of cameras
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
A 10
F 16
Focussing
O Fixfocus
M MLG
V VMSx10 (single-head)
W VMSx20 (double-head)
Frame
C Customer frame
F SICK frame (including mecanical
design)
Extension add. Components
0 Standard
1 Scale
2 OPS
3 RFID
4 Lector
Extension add. Special functions
0 Standard
1 LFT: MID/OIML
2 Image display
3 Remote: MPR or something like it
IRS
-
1)
Assignment read field width: the tolerance is max. 50mm, e. g. at 650 mm
read field width will be still a 060, 651 mm would already be a 080 system.
2)
4
The step of the read field width is fixed at 200 mm.
ROZWIĄZANIA SYSTEMOWE | SICK
Karta charakterystyki online | 2017-02-20 16:36:10
Informacje mogą ulec zmianie bez powiadomienia
Systemtyp IRS100-x11xxxx | ICR89x System
SYSTEMY ŚLEDZENIA I POZYCJONOWANIA
Rysunek wymiarowy (Wymiary w mm)
Kamera ICR89x
Wykres pola odczytu
Typ kamery ICD890 z zespołem oświetleniowym ICI890 (1100 mm)
Reading field height in mm (inch)
600
(23.62)
400
(15.75)
200
(7.87)
a
b
c
d
0
–200
(–7.87)
–400
(–15.75)
–600
(–23.62)
1,200
1,600
2,000
2,400
2,800
3,200
(47.24)
(62.99)
(78.74)
(94.49)
(110.24)
(125.98)
Reading distance in mm (inch)
Resolution
a: 0.15 mm (5.9 mil),
250 dpi
b: 0.20 mm (7.9 mil),
200 dpi
c: 0.25 mm (9.8 mil),
≥ 170 dpi
d: 0.30 mm (11.8 mil),
≥ 150 dpi
2017-02-20 16:36:10 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA SYSTEMOWE | SICK
5
