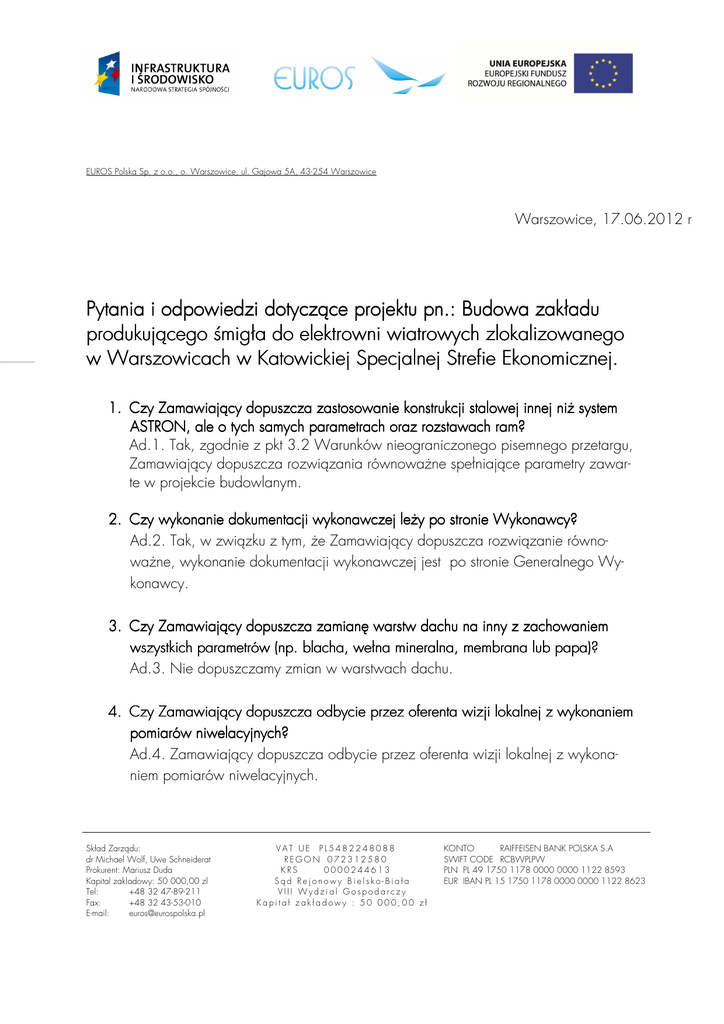

Pytania i odpowiedzi dotyczące projektu pn.: Budowa zakładu
produkującego śmigła do elektrowni
elektrowni wiatrowych zlokalizowa
zlokalizowanego
w Warszowicach w Katowickiej Specjalnej Strefie Ekono
Ekonomicznej.
micznej.
1. Czy Zamawiający dopuszcza zastosowanie konstrukcji stalowej innej niż system
ASTRON, ale o tych samych parametrach oraz rozstawach ram?
Ad.1. Tak, zgodnie z pkt 3.2 Warunków nieograniczonego pisemnego przetargu,
Zamawiający dopuszcza rozwiązania równoważne spełniające parametry zawarte w projekcie budowlanym.
2. Czy wykonanie dokumentacji wykonawczej leży po stronie Wykonawcy?
Ad.2. Tak, w związku z tym, że Zamawiający dopuszcza rozwiązanie równoważne, wykonanie dokumentacji wykonawczej jest po stronie Generalnego Wykonawcy.
3. Czy Zamawiający dopuszcza
dopuszcza zamianę warstw dachu na inny z zachowaniem
wszyst
wszystkich parametrów (np. blacha, wełna mineralna, membrana lub papa)?
Ad.3. Nie dopuszczamy zmian w warstwach dachu.
4. Czy Zamawiający dopuszcza odbycie przez oferenta wizji lokalnej z wykonaniem
pomiarów niwelacyjnych?
Ad.4. Zamawiający dopuszcza odbycie przez oferenta wizji lokalnej z wykonaniem pomiarów niwelacyjnych.

Skład Zarządu:
dr Michael Wolf, Uwe Schneiderat
Prokurent: Mariusz Duda
Kapital zakladowy: 50 000,00 zl
Tel:
+48 32 47-89-211
Fax:
+48 32 43-53-010
E-mail:
[email protected]
VAT UE PL5482248088
REGON 072312580
KRS
0000244613
Sąd Rejonowy Bielsko-Biała
VIII Wydzial Gospodarczy
Kapitał zakładowy : 50 000,00 zł
KONTO
RAIFFEISEN BANK POLSKA S.A
SWIFT CODE RCBWPLPW
PLN PL 49 1750 1178 0000 0000 1122 8593
EUR IBAN PL 15 1750 1178 0000 0000 1122 8623
5. Czy Zamawiający dopuszcza inne zastosowanie warstw podbudowy dróg i pos
posaadzek z zachowaniem takich samych parametrów nośności co w dokumentacji?
dokumentacji?
Ad.5. Tak dopuszcza, ale z bezwzględnym zachowaniem takich samych parametrów.
6. W przypadku rozbieżności między opisem a rysunkiem np. w opisach warstw
ścien
ściennych, który jest ważniejszy i ma być przyjęty do oferty?
Ad.6. Należy przyjąć warstwy W3 z opisu.
7. Czy wyposażenie części magazynowomagazynowo-socjalnej ( takie jak: krzesła, stoliki,
stoliki, blaty,
umywalki, biały montaż), należy uwzględnić w ofercie?
Ad. 7. Tak, w ofercie należy uwzględnić kompletne wyposażenie meblowe oraz
biały montaż.
8. Czy suwnice podlegają wycenie?
wycenie?
Ad.8. Tak, suwnice podlegają wycenie.
9. Jeżeli suwnice podlegają wycenie proszę o podanie parametrów takich jak: grupy
natężenia pracy, środowisko pracy, czy posiadają urządzenia antykolizyjne, czy
mogą pracować parami, czy jednojedno- czy dwudwu- dźwigarowe?
Ad.9. Sterowanie radiowe, dwie szybkości pracy, brak wyposażenia w specjalne
zawiesia, tylko hak. Suwnice mają pracować parami. Inwestor nie posiada preferowanego dostawcy.
10. Czy uznacie Państwo za spełniony warunek udziału w postępowaniu przetargoprzetargowym na budowę
budowę „Zakładu produkującego śmigła do elektrown i wiatrowej…” w
zakresie wiedzy i doświadczenie zrealizowanych przez nas m.in. wielofunkcyjnych
obiektów sportowych i rekreacyjnych (hale sportowe + zaplecze socjalnosocjalnoadministracyjne itp.)
Ad.10. Realizacja wielofunkcyjnych obiektów sportowych i rekreacyjnych (hale
sportowe + zaplecze socjalno-administracyjne) będzie uznana za warunek spełniony w postępowaniu przetargowym.
11.
Prosimy o udostępnienie wzoru umowy.
Ad.11. Istotne elementy umowy z wykonawcą wyłonionym w postpowaniu o udzielenie zamówienia określają Warunki Nieograniczonego Pisemnego Przetargu w
szczególności pkt. 15. Wzór umowy nie został opracowany i nie zostanie opublikowany na stronie internetowej.
12. Prosimy o ograniczenie warunków 6.13 do wskazania
wskazania jedynie części za
zamówienie,
które Wykonawca zamierza powierzyć podwykonawcom bez obowiązku wskawskazywania ich nazwy. Na etapie składania oferty Wykonawca nie może w sposób
wiążący określić z nazwy podwykonawców, gdyż nie ma z nimi jeszcze podpisapodpisanych umów.
Ad.12. Zamawiający nie może ograniczyć wymogów pkt. 6.13 warunków nieograniczonego przetargu publicznego.
13. Prosimy o informację, które odpowiedzi pozostają aktualne i wiążące sp
spo
ośród
tych, które zostały udzielone na pytania zadane w styczniu i lutym 2012 r.
r. (w
związku z przetargiem ogłoszonym w dniu 10.01.2012) ?
Ad.13. Aktualne pytania i odpowiedzi zostaną zamieszczone na stronie internetowej Zamawiającego.
14. Rysunek „PROJEKT ZAGOSPODAROWANIA DZIAŁKI”
elementy
ementy z adnotacją
(plik„drogi_place_PZT_1_500_rev.2012”) pokazuje pewne el
red.--pom.) prosimy o informację
„II ETAP” (m.in. stacja trafo, przyłącze gazu, stacja red.
czy elementy oznaczone jako „II ETAP” wchodzą w zakres przedmiotowego przeprzetargu?
Ad.14. Stacja trafo, stacja redukcyjno pomiarowa nie wchodzą w zakres przedmiotowego przetargu.
15. Czy uzyskanie zamiennego Pozwolenia na Budowę będzie w zakresie obowiązobowiązków Generalnego Wykonawcy, czy też Zamawiający dopilnuje tej formalności we
własnym zakresie? Pytanie wynika z faktu iż poprzednio udostępniona decyzja o
Pozwoleniu
Pozwoleniu na Budowę (Decyzja Prezydenta M. Żory nr 166/09 z dnia
5.05.2009r.) straciła ważność w dniu 5.05.2012.
Ad.15. Zamawiający dokonał zgłoszenia rozpoczęcia robót w wymaganym terminie, zatem do obowiązków Generalnego Wykonawcy nie należy załatwianie
zamiennego pozwolenia na budowę.
16. Projekt mówi, iż ściany zewnętrzne powinny się charakteryzować parametrem Rw
= 40 dB („Część Opisowa do Projektu Architektoniczno – Budowlanego”, pkt.
8.2.6.), czy Zamawiający życzy sobie aby bramy i drzwi zewnętrzne w części
części
produkcyjnej (pomieszczenie 1/8) również charakteryzowały się jakimiś konkretkonkretnymi parametrami akustycznymi?
Ad.16. Bramy i drzwi powinny spełniać parametry zawarte w dokumentacji technicznej.
17. Projekt mówi, iż ściany zewnętrzne powinny być wykończone od wewnątrz za
pomocą „blachy trapezowej perforowanej”, czy Zamawiający dopuszcza jakiś alalternatywny sposób wykończenia od wewnątrz ścian zewnętrznych (np.: obudowa
z płyt gg-k) ?
Ad.17. Zamawiający dopuszcza zastosowanie rozwiązań równoważnych, które
powinny spełniać parametry założone w dokumentacji technicznej.
18. Czy w przypadku odnalezienia starych fundamentów na terenie planowanej ro
rozzbudowy, ich rozbiórka zostanie – podczas realizacji – rozliczona jako roboty dododatkowe, na podstawie kosztorysu powykonawczego?
powykonawczego?
Ad.18. Zamawiający nie przewiduje robót dodatkowych.
19. Czy Zamawiający dopuszcza zastosowanie innego rozwiązania konstruk
konstrukcyjnego
niż system ASTRON (w zakresie stalowej konstrukcji nośnej obiektu)?
Ad.19. Tak, Zamawiający dopuszcza zastosowanie innego rozwiązania konstrukcyjnego niż Astron.
20. Czy Zamawiający dopuszcza zastosowanie innego rozwiązania konstrukcyjnego
niż system ASTRON (w zakresie pokrycia dachu hali)?
Ad.20. Zamawiający nie dopuszcza zastosowanie innego rozwiązania konstrukcyjnego niż Astron w zakresie pokrycia dachu hali.
21. Przekazany rzut projektowanych fundamentów nie przewiduje wykonania ław funfundamentowych dla posadowienia ścian murowanych pomieszczeń magazynowych
parteru (m.in. pomieszczenia 1/20, 1/21, 1/22, 1/26…) Czy Zamawiający
życzy sobie aby przewidzieć w ofercie dodatkowe ławy fundamentowe dla pos
posaadowienia ww. ścian murowanych parteru?
Ad.21. Ściany murowane należy przewidzieć wokół klatek schodowych oraz w
części magazynowej obiektu, ściany tynkowane obustronnie tynkiem cementowowapiennym kl. III i malowane. Fundamenty należy przewidzieć.
22. Czy oferta powinna zawierać wyposażenie meblowe i łazienkowe, jeśli tak to w
jakim zakresie?
Ad.22. Tak, oferta powinna również zawierać kompletne wyposażenie meblowe
oraz biały montaż.
23. Z informacji
informacji uzyskanych w trakcie wizji lokalnej wynika, iż Zamawiający rozważa
elekkdwa alternatywne sposoby ogrzewania technologicznego foremników łopat: ele
tryczne lub gazowe. Prosimy o informację czy Zamawiający życzy sobie, aby w
ofercie ująć tylko elektryczny sposób
sposób ogrzewania foremników (tj.: doprowadzenie
energii elektrycznej) czy też jako opcję pokazać rezygnację z doprowadzenia
energii elektrycznej na rzecz doprowadzenia gazu do foremników. Jeśli tak – proprosimy o przekazanie danych potrzebnych do sporządzenia wyceny.
Ad.23. Należy przygotować ofertę zgodnie z dokumentacją techniczną.
24. Z jakich aplikacji, urządzeń, prac będą generowane zanieczyszczenia pyłowe?
Ad.24. Zanieczyszczenia pyłowe będą wynikały z procesu produkcyjnego.
25. Skąd będą odciągane zanieczyszczenia
zanieczyszczenia pyłowe? Przyłącze do maszyny, okap,
ssawka, stół z zabudową itp.?
Ad.25. Według dokumentacji wykonawczej.
26. Jakie wydajności instalacji są wymagane w poszczególnych punktach przyłączeprzyłączeniowych instalacji?
Ad.26. Według dokumentacji wykonawczej.
27. Gdzie zlokalizowane
zlokalizowane mają być przyłącza instalacji odpylania? Proszę zaznaczyć
na rysunku miejsce przyłącza instalacji i potrzebną wydajność.
Ad.27. Według dokumentacji wykonawczej.
28. Czy wraz z pyłami mogą być odciągane zanieczyszczenia gazowe jeżeli tak to
proszę opisać jakie i z których punktów przyłączeniowych?
Ad.28. Według dokumentacji wykonawczej.
29. Czy wraz z pyłami może być zaciąga wilgoć, para wodna, ciecze lub substancje
kleiste?
Ad.29. Według dokumentacji wykonawczej.
30. W opisie przewidziana jest instalacja
instalacja odpylania na wydajność 30000m3/h. Na
rysunku odpylacze zlokalizowane są po obu stronach hali. Czy oznacza to, że
chcą Państwo dwa odpylacze o łącznej wydajności 30000m3/h ?
Ad.30. Według dokumentacji wykonawczej.
31. Jaka będzie ilość stanowisk odciągowych (ilość gniazd przyłączeniowych)?
Ad.31. Stanowisk odciągowych będzie tyle samo co odkurzaczy.
32. Jaka będzie maksymalna ilość równocześnie pracujących stanowisk?
Ad.32. Maksymalnie 4 równocześnie pracujące stanowiska.
33. Jaka będzie ilość szlifierek rotacyjnych
rotacyjnych (jeżeli mają Państwo określone, proszę popodać markę i model szlifierki oraz średnicę węża odciągowego)?
Ad.33. Ilość wykorzystywanych szlifierek rotacyjnych wynika z procesu technologicznego. Zamawiający nie ma preferowanego producenta.
34. Jaka będzie ilość
ilość szlifierek kątowych (jeżeli mają Państwo określone, proszę podać
markę i model szlifierki oraz średnicę węża odciągowego)?
Ad.34. Ilość wykorzystywanych szlifierek kątowych wynika z procesu technologicznego. Zamawiający nie ma preferowanego producenta.
35. Czy przewiduje się istnienie innych urządzeń technologicznych (opis, marka i momodel urządzenia oraz średnicę węża odciągowego)?
Ad.35. Zamawiający nie przewiduje istnienia innych urządzeń technologicznych.
36. Proszę o zaznaczenie na rysunku lokalizację gniazd
gniazd przyłączeniowych, których
zaleeosiach, co jaką odległość (długość węża nie powinna być dłuższa nić 15m, zal
cana 10m)?
Ad.36. Na co drugim słupie w każdej osi.
37. Jakie emisje gazów, oparów, pyłów występują na hali produkcyjnej w strefie pracy
instalacji wentylacyjnych?
wentylacyjnych?
Ad.37. Pyły z laminatów.
38. W opisie technicznym wyspecyfikowane są centrale wentylacyjne firmy Centrum
Klima czy można zastosować centrale wentylacyjne innych producentów?
Ad.38. Tak, można, ale o tych samych parametrach.
39. Czy możliwa jest zamiana
zamiana central z wymiennikiem glikolowym na obrotowy lub
krzyżowy?
Ad.39. Tylko na wymiennik glikolowy krzyżowy.
40. W opisie w punkcie 4.1 napisano „Kubatura hali produkcyjnej 102860,0 m3. IInn-
stalacja wentylacji mechanicznej zapewnia jednokrotną wymianę dla całej
kubatuucałej kubat
6--cio krotną wymianę w strefie pracy”.
ry hali co zapewnia 6
Którą wydajność mamy przyjąć jako prawidłową:
a. Wydajność podaną jako wydajność central: 135 000m3/h
b. jednokrotną wymianę dla całej kubatury czyli: 102 860m3/h
c. 6-cio krotną wymianę w strefie pracy
pracy czyli tak jak się przyjmuje do wysokowysokości 4m co daje: 198 744 m3/h.
m3/h.
Ad.40. Odpowiedź c.
41. Czy centrala ma być w wykonaniu przeciwwybuchowym dla pyłów lub dla pyłów
i gazów? Jeżeli tak to proszę o podanie: grupa wybuchowości, kategorii urząurządzeń, rodzaju ochrony przeciwwybuchowej, podgrupy wybuchowości, klasy temtemperatur.
Ad.41. Zgodnie z dokumentacją wykonawczą.
42. Jaka strefa wybuchowa ma być uwzględniona wewnątrz centrali i czy jest strefa
wybuchowa na zewnątrz centrali?
Ad.42. Zgodnie z dokumentacją wykonawczą.
43. Prosimy o sprecyzowanie zakresu instalacji tzw. „słaboprądowych”., które powinny
znaleźć się w zakresie oferty? Proszę także o przekazanie niezbędnych wytyczwytycznych do sporządzenia potrzebnych systemów.
a. System CCTV?
b. Oddymianie?
c. Przewietrzanie?
d. Kontrola
Kontrola Dostępu?
e. System SSWiN?
f. System alarmowy?
g. System sygnalizacji pożaru?
Ad.43. Inwestor przewiduje: Telewizję przemysłową, system alarmowy, system sygnalizacji pożaru, oraz system GAZEX wg indywidualnej wyceny oferenta.
44. Aktualnie udostępniona dokumentacja zawiera
zawiera – w zakresie instalacji elektrycznej –
m.in. plik „Książka_przedmiarów.pdf”. Prosimy o informację w jakim celu udostępudostępofer-rnione zostały te przedmiary elektryczne? Czy Zamawiający życzy sobie, aby ofe
ta w zakresie branży elektrycznej była sporządzona stricte
stricte zgodnie z udostępnioudostępnionymi przedmiarami?
Ad.44. Udostępniony przedmiar robót ma ułatwić sporządzenie kosztorysu
ofertowego i w tym celu został udostępniony w postępowaniu przetargowym.
45. Czy Inwestor dysponuje dokumentacją geotechniczną w obszarze projektowanych
projektowanych
geotechniczzdróg i placów? Prosimy o jej udostępnienie. Dostępna dokumentacja geotechnic
na dotyczy obszaru hali i budynku socjalnosocjalno-biurowego.
Ad.45. Kompletna dokumentacja znajduje się na stronie Zamawiającego.
46. Czy w obszarze projektowanych dróg i parkingów
parkingów występują nasypy nienośne,
które należy usunąć? Jeżeli tak to w jakiej ilości? Brak tych danych w opisie techtechnicznym do robót drogowych oraz w część rysunkowej robót drogowych.
Ad.46. W obszarze projektowanych dróg i parkingów występują nasypy nośne,
które należy usunąć. Zamawiający umożliwia odbycie wizji lokalnej.
47. Proszę o informację/potwierdzenie, czy budowa stacji transformatorowej, o której
mowa jest w punkcie 1.3 opisu technicznego instalacji elektrycznych ma być w
zakresie oferty?
Ad.47. Budowa stacji transformatorowej nie jest przedmiotem przetargu.
48. Proszę o informację, czy w projektowanym obiekcie będą pomieszczenia zagrozagrożone wybuchem? – jeżeli tak to prosimy o ich podanie.
Ad.48. Pomieszczenie o podwyższonych wymaganiach to 1/22 – magazyn żywic i kleju epoksydowego oraz 1/25 – magazyn środków PU i środków czystości.
49. Czy Inwestor jest w posiadaniu prawomocnego Pozwolenia na budowę?
Ad.49. Tak.
50. Gdzie w harmonogramie rzeczoworzeczowo-finansowym należy ująć koszt opracowania
Projektów Wykonawczych?
Ad.50. Należy ująć w wyodrębnionej pozycji.
51. Czy dostawa i montaż 4 suwnic 10T jest po stronie Zamawiającego czy WykoWykonawcy? Jeżeli po stronie Wykonawcy, to prosimy o podanie dodatkowych danych
odnośnie suwnic takich jak:
- grupa natężenia pracy suwnic
- suwnice jednodźwigarowe czy dwudźwigarowe.
dwudźwigarowe.
Ad. 51. Dostawa suwnic leży po stronie Wykonawcy. Parametry suwnic: sterowane radiowo, dwie szybkości prac, brak wyposażenia w specjalne zawiesia, powinny mieć hak, suwnice będą pracować parami. Zamawiający nie posiada preferowanego dostawcy.
52. Czy jest określona strefa pracy suwnic poruszających się po tym samym torze? czy może dojść do sytuacji, że pracujące suwnice znajdą się na tej samej belce
podsuwnicowej (podwojenie obciążeń na belce podsuwnicowej)?
Ad.52. Zgodnie z projektem technicznym.
53. Ze względu na brak w dokumentacji projektowej informacji odnośnie ogrodzenia działki,
prosimy o podanie informacji o rodzaju ogrodzenia oraz rodzaju bram i furtek wraz z
określeniem ilości które należy przyjąć do wyceny.
Ad.53. Ogrodzenie podlega wycenie.
54. Czy wyposażenie meblowe wchodzi w zakres wyceny? Jeżeli tak, to prosimy o specyfikaspecyfikację wyposażenia meblowego do wyceny.
Ad.54. Wyposażenie meblowe wchodzi w zakres wyceny. Zamawiający nie posiada
Preferowanego dostawcy mebli.
55. Ze względu na brak informacji w projekcie odnośnie sposobu otwierania (funkcji) okien i
naświetli ściennych w części magazynowomagazynowo-socjalnej oraz części hali prosimy o podanie
jakie mają być okna - stałe, uchylne, rozwieralnorozwieralno-uchylne?
Ad.55. Okna powinny być rozwieralno – uchylne.
56. Proszę o informację co jest podstawą do wykonania instalacji oddymiania i przewietrz
przewietrzaania: przedmiar czy schemat blokowy rys. EE-11. Oba dokumenty przedstawiają różne rozrozwiązania.
a. Przedmiar – dwie centrale oddymiające, dwie czujki
czujki dymu, cztery przyciski ROP, jeden
sygnalizator, 2 przyciski przewietrzania, jeden napęd klapy dymowej, przewody YnTKSYYnTKSYekw 1x2x0,8 oraz HLgS 3x1,5
b. Projekt – centrala pogodowa, centrala oddymiania, jedna czujka dymu, pięć wyłączniwyłączników roletowych i regulatorów
regulatorów temperatury, czujnik pogodowy, przycisk oddymiania, przyprzycisk przewietrzania, 72 siłowniki do centrali pogodowej, 1 siłownik do centrali oddymiaoddymiania, przewody YnTKSY 1x2x0,8, HTKSH 3x2x0,8, YDY 4x0,8, HDGs 4x2,5, YDY 3x1.
3x1.
Ad.56. Należy przyjąć zgodnie z projektem.
57. W przedmiarze i schemacie EE-11 brak jest informacji jakimi siłownikami sterować ma cencentrala oddymiająca. Informacja ta konieczna jest do prawidłowego doboru centrali.
Ad.57. Zgodnie z dokumentacją Wykonawczą.
58. Proszę o informację na temat rozdzielni
nrozdzielni TRL8, która występuje na schemacie blokowym iinstalacji oddymiania.
Ad.58. Zgodnie z dokumentacją Wykonawczą.
59. Proszę o informację, czy w ramach instalacji teleinformatycznej wykonać należy dwa punkpunkty logiczne LAN+TEL z okablowaniem i montażem gniazd (poz. 126 przedmiaru). Proszę
o informację o odległości do najbliższego punktu dystrybucyjnego oraz o możliwość podpodłączenia w nim dodatkowych gniazd RJ45.
Ad.59. Tak, należy wykonać dwa punkty logiczne LAN + TEL.
60. Proszę o informację, czy w poz. 125 przedmiaru przewiduje się tylko montaż aparatów
telefonicznych czy również dostawę. Jeżeli dostawa objęta jest zapytaniem, to proszę o
specyfikację wspomnianych aparatów.
Ad.60. Specyfikacja aparatów powinna znaleźć się w dokumentacji wykonawczej.
61. Proszę o podanie parametrów urządzeń wchodzących w skład instalacji monitoringu wewewnętrznego: kamera wewnętrzna, kamera zewnętrzna, monitor, multipleksowy przełącznik
wizji, rejestrator cyfrowy. Proszę o informację, jak zasilane będą urządzenia (brak jest popozycji z przewodem, zasilaczem itd.) oraz jaki przewidziano przewód wizyjny do podłąpodłączenia kamer (koncentryczny czy przewód teleinformatyczny UTP).
Ad.61. Zgodnie z dokumentacją wykonawczą.
62. Prosimy o doprecyzowanie
doprecyzowanie zapisu w dokumencie Ochrona przeciwpożarowa –
Aneks w punkcie 3. Podział na strefy pożarowe 1. Odnośnie wykonania oddzieleoddzielenia przeciwpożarowego REI 60 dla części biurowobiurowo-socjalnej od części produkcyjprodukcyjnono-magazynowej w istniejącym obiekcie.
Prosimy o przesłanie
przesłanie rysunków, opisu i przedmiaru robót dla w/w zakresu robót.
Ad.62. Zgodnie z dokumentacją wykonawczą.
63. Na kiedy planowane jest rozpoczęcie robót?
Ad.63. Rozpoczęcie robót planowane jest po wyborze Generalnego Wykonawcy i podpisaniu z nim Umowy.
64. Czy na obiekt wydane jest już pozwolenie na budowę?
Ad.64. Tak.
65. Prosilibyśmy o udostępnienie warunków przyłączeniowych dla poszczególnych ininstalacji.
Ad.65. Kompletna dokumentacja techniczna zamieszczona została na stronie internetowej Zamawiającego
66. Prosimy o udostępnienie zestawienia stali konstrukcyjnej – wg projektu ASTRON.
Ad.66. Zestawienie stali powinno być ujęte w projekcie wykonawczym, który powinien opracować Wykonawca.
67. Czy jest możliwość zamiany systemu konstrukcji wg Astron , na inny system innego
dostawcy hal systemowych? (a co się z tym wiąże – zamiany rozwiązań systemosystemowych obudowy dachu ASTRON – na inny system z zachowaniem współczynnika
przenikania ciepła, odporności p.poż, rodzaju okładziny zewnętrznej (blacha tratrapezowa) i innych syste
systemowych rozwiązań
rozwiązań itp.
Ad.67. Tak, zgodnie z pkt 3.2 Zamawiający dopuszcza rozwiązania równoważne, tj. zastosowanie innego rozwiązania konstrukcyjnego niż Astron. Należy jednak wziąć pod uwagę konieczność ingerencji w istniejąca halę Astron i odpowiedzialność gwarancyjną.
68. Kto jest odpowiedzialny za projekty wykonawcze i warsztatowe?
Ad.68. Za projekt wykonawczy i warsztatowy jest odpowiedzialny Wykonawca.
69. W sprawie obudowy akustycznej pomieszczenia produkcyjnego: „Część opisowa do proprojektu architektonicznoarchitektoniczno-budowlanego”
budowlanego” mówi (w pkt. 8.2.6) iż ściany zewnętrzne powinny
charakteryzować się parametrem Rw = 40 dB; natomiast „Opis technologii” mówi (w pkt.
3.7) iż „obiekt budowlany (…) nie będzie emitował hałasów…”. Czy Zamawiający jest w
stanie – na tym etapie – podać inne
inne charakterystyczne parametry akustyczne, które pozwopozwoliłyby zoptymalizować obudowę akustyczną; to jest: „natężenie hałasu wewnątrz obiektu
mierzone na poziomie A [dB]” oraz „wymagany współczynnik pochłaniania dźwięku” ?
Ad.69. Nie posiadamy takich danych.
70. Zgodnie z wytycznymi zawartymi w opisie do architektury projektowaną halę należy zasizasilić w I etapie z istniejącej skrzynki elektrycznej Inwestora. Ze względu na brak danych dodotyczących wyposażenia w/w skrzynki, prosimy o przesłanie celem weryfikacji: jej
jej schemaschematu, danych dotyczących kabli zasilających w/w skrzynkę, wraz z ich zabezpieczeniami
w stacji trafo, moc transformatora zasilającego, oraz obecny bilans mocy istniejących
obiek
obiektów.
Ad.70. Budowa nowej stacji transformatorowo-rozdzielczej stanowi oddzielne
opracowanie projektowe i nie jest przedmiotem obecnego postępowania przetargowego.
71. Zgodnie z wytycznymi zawartymi w opisie do architektury projektuje się przełożeprzełożenie fragmentu instalacji elektrycznej tj. rozbiórkę fragmentu i budowę nowego ododcinka instalacji elektrycznej.
•
Rodzaj i przekrój kabla podlegającego przełożeniu,
•
Warunki zapewnienia energii elektrycznej na czas wyłączenia istniejącego
obiektu.
Ad.71. Przełożeniu podlegają fragmenty wewnętrznej instalacji odbiorczej nad tą
częścią istniejącej hali produkcyjnej , która zostanie rozebrana w związku z koniecznością połączenia komunikacyjnego hali istniejącej i projektowanej. Na zewnątrz istniejącej hali przekładce podlega istniejąca kablowa linia zasilająca wykonana kablem YAKY 4*120mm2. Kabel zasilający wraz z istniejącym złączem
Zk-2 przełożyć poza obrys hali projektowanej a złącze zabudować przy zewnętrznej ścianie istniejącej hali. Przy odpowiedniej organizacji pracy przebudowa istniejących obwodów odbiorczych jak i zewnętrznej linii zasilającej nie powinna spowodować przerwy w zasilaniu obiektu dłuższym niż 2 godz co nie stanowi problemu ani dla procesu produkcyjnego ani też inwestycyjnego.
72. W otrzymanym do wyceny projekcie przetargowym nie znaleziono na załączozałączonych schematach rozdzielnic pola
pola zasilającozasilająco-sterującego instalację oświetlenia zezewnętrznego. Prosimy o przesłanie szczegółowych wytycznych dot. w/w zakresu
tj.:
•
Rozdzielnica zasilająca instalację oświetlenia zew.
•
Numer pola odpływowego w w/w rozdzielnicy.
•
oświetleniem
zasilająco--sterująca czy
Sposób sterowania oświetlenie
m (osobna skrzynka zasilająco
pole zasilającozasilająco-sterujące w jednej z rozdzielnic, załączanie oświetlenia ręczne,
za po
pomocą czujników zmierzchowych lub czasowych).
Ad.72. Pole zasilająco – sterujące wyposażone w astronomiczny zegar sterujący,
zabezpieczenia i styczniki zamontować należy w rozdzielni głównej hali, zaś pulpit sterowniczy oświetlenia zewnętrznego i wewnętrznego na wspólnej ścianie przy
przejściu między halami.
73. W otrzymanej dokumentacji przetargowej branży elektrycznej naniesione ssą
ą opraoprawy o symbolu „H”. Prosimy o podanie typu w/w oprawy.
Ad.73. CO1 258 Es System.
74. W otrzymanej dokumentacji przetargowej przywołana jest oprawa kubełkowa o symbolu
315 1a1a-PP PA3 4. Ze względu na brak jednoznacznych wytycznych prosimy o informacje
czy w/w
w/w oprawy mają być jednoźródłowe czy dwuźródłowe.
Ad.74. Jednoźródłowe. Dokładny typ oprawy podany jest w legendzie i opisie.
Wszystkie dane oprawy znajdują się w katalogu ES System.
75. Na podstawie otrzymanej dokumentacji przetargowej wykonaliśmy obliczenia
oświetlenia na hali produkcyjnej zakładając wysokość montażu opraw na wysokowysoko-
ści powyżej suwnicy – 9m. Przy układzie z projektu natężenie oświetlenia wynosi
290lx, a równomierność 0,18. Zgodnie z obowiązującą normą dla pomieszczeń
produkcyjnych natężenie powinno
powinno wynosić 300lx, a równomierność 0,5. Po
uwzględnieniu powyższych wytycznych i przeprojektowaniu instalacji oświetlenia
na hali wynika, że należy dołożyć 12 opraw kubełkowych i 8 opraw awaryjnych.
Analiza pozostałych pomieszczeń również wskazuje na konieczność zwiększenia
ilości opraw celem zapewnienia stawianych przez Normę wymagań. Prosimy o
ustosunkowanie się do powyższego problemu.
Ad.75. Odpowiednia informacja została zawarta w p. 1.4 opisu technicznego: „
Szczegóły doboru poszczególnych elementów instalacji zweryfikować na etapie
projektu wykonawczego”. Wyniki obliczeń, które wykazują prawidłowy dobór
opraw w załączeniu. Ilość opraw awaryjnych jest wystarczająca przy zastosowaniu inwerterów o sprawności lepszej niż 9%. Przy zastosowaniu inwerterów o gorszej sprawności należy przeliczyć i zwiększyć ilość opraw awaryjnych. Do oferty
należy przyjąć projektowaną ilość opraw. Jeśli pomiary wykażą , iż natężenie oświetlenia jest niewystarczające, to zostaną zamontowane oprawy dodatkowe w tej
części hali, gdzie będzie to konieczne dla spełnienia wymogów normowych.
76. W otrzymanym projekcie przetargowym nie udało nam się znaleźć warunków zasilania
wydanych przez firmę dostarczającą energię elektryczną. Prosimy o udostępnienie w/w
dokumentu.
Ad.76. Nie dotyczy PB EL.
77. W otrzymanym projekcie przetargowym instalacji elektrycznej znajduje się rys. nr EE-05
„Schemat ideowy instalacji elektrycznej – rozdzielnia stacji transformatorowej”. Prosimy o
wyjaśnienie czego dotyczy w/w schemat (czy jest to schemat istniejącej
istniejącej rozdzielni w ististniejącej stacji trafo, czy jest to schemat rozdzielni w planowanej na II etap stacji trafo,
czy może jest to schemat złącza kablowego jakie należy wykonać dla potrzeb zasilania
nowo projektowanej hali). Prosimy również o informację czy zamiast wyłączników, jak jest
to na
naniesione na schemacie, można zastosować rozłączniki bezpiecznikowe.
Ad.77. Jest to poglądowy rysunek rozdzielni na stacji transformatorowej. Stacja transformatorowa nie była przedmiotem Projektu.
78. Prosimy o schemat elektryczny
elektryczny istniejącej stacji trafo.
Ad.78. Kompletna dokumentacja znajduje się na stronie internetowej Zamawiającego oraz w oddziale Spółki.
79. Prosimy o wyjaśnienie czy dobrane kable zasilające nowo projektowaną halę są przeliprzeliczone pod zasilanie docelowe tj. stacje
stacje trafo z etapu II, czy pod zasilanie z istniejącej
skrzynki (różny bilans mocy dla etapu I i II).
Ad.79. Zwymiarowanie kabli należy zweryfikować.
80. Według naszej analizy kable zasilające zostały źle dobrane tj. według danych katalogokatalogowych firmy Telefonika,
Telefonika, a nie normy PNPN-IEC 60364, na którą Projektant się powołuje w
opisie instalacji elektrycznych. Prosimy o wyjaśnienie w/w problemu.
Ad.80. Zwymiarowanie kabli należy zweryfikować po uwzględnieniu DTR przyłączanych
urządzeń. Przekroje kabli są wystarczające dla przyjętych na etapie PB mocy.
81. Prosimy o informacje czy Inwestor dopuszcza zamianę kabli zasilających z miedzianych
na aluminiowe (co pozwoli na znaczne zmniejszenie kosztów).
Ad.81. Nie, należy zastosować kable zasilające zgodne z projektem.
82. W otrzymanym
otrzymanym projekcie przetargowym stwierdzono różnice w wartości mocy rozdzielnic
R-1 do RE--05. Prosimy o inR-4 tzn. w bilansie mocy jest inna wartość niż, wynika to z rys. E
informację, którą wartość mamy przyjąć do obliczeń.
Ad.82. Na schemacie ideowym wkradł się błąd w opisie mocy. Winno być tak jak w zestawieniu mocy 381 kW. Należy zweryfikować moce wszystkich urządzeń.
83. W przesłanej dokumentacji przetargowej współczynnik jednoczesności dla urządzeń tec
techhnologicznych EU100 wynosi 1. Prosimy o potwierdzenie, że wszystkie urządzenia EU100
mogą pracować jednocześnie.
Ad.83. W zestawieniach mocy przyjęto współczynnik jednoczesności urządzeń
EU100 = 0,5 dla trzech i dla jednego urządzenia.
84. W przesłanej dokumentacji przetargowej brak jest istotnych (ze względów branży
branży
elektrycznej) informacji na temat urządzeń technologicznych, które należy zasilić w
energię elektryczną.
Prosimy o przesłanie dla wszystkich urządzeń technologicznych (w tym również
urządzeń kryjących się pod nazwą „other devices” na schematach rozdzielnic)
rozdzielnic) nanastępujących informacji:
•
Kartę katalogową,
•
techniczno--ruchową,
Dokumentację techniczno
•
Dane producenta wraz z kontaktem.
Ad.84. Zgodnie z dokumentacją techniczną.
85. Prosimy o wyjaśnienie dlaczego Projektant przyjął tak wysoki współczynnik mocy tj. cos fi
= 1.
Ad.85. Współczynnik mocy do zweryfikowania po otrzymaniu DTR..
86. Prosimy o wyjaśnienie czy zabezpieczenia o wartości 80A dla linii zasilających np. ro
rozzdzielnice obiektowe nr RzabezpieeR-14 jest standardem Inwestora (w rozdzielni R4 mamy zabezpi
czenie 80A na kablu zasilającym
zasilającym rozdzielnię R14 o mocy 2kW – jest do bardzo duże
zabezpieczenie dla tak małej mocy).
Ad.86. Na etapie PB przyjęto taki standard.
87. Prosimy o informację czy instalacja oświetlenia zewnętrznego została zweryfikowana
przez Inwestora (niektóre słupy zostały
zostały zaprojektowane w drodze pożarowej, a na nowonowoprojektowanych parkingach nie przewidziano żadnego oświetlenia).
Ad.87. Na nowoprojektowanych parkingach należy przyjąć słupy oświetleniowe.
88. W przesłanej dokumentacji przetargowej branży elektrycznej nad drzwiami
drzwiami wyjściowymi
z hali Projektant nie przewidział opraw ewakuacyjnych. Prosimy o wyjaśnienie powyższepowyższego tematu.
Ad.88. Nad drzwiami ewakuacyjnymi należy zabudować oprawy awaryjne.
89. Czy Inwestor nie przewiduje żadnego oświetlenia na elewacji?
Ad.89. Zamawiający przewiduje oświetlenie na elewacji.
90. Prosimy o wskazanie lokalizacji rozdzielnicy oświetlenia zewnętrznego.
Ad.90 Na nowoprojektowanych parkingach należy przyjąć słupy oświetleniowe.
91.
Uzupełnienie pytania 59.
Ad. 91. W projektowanej hali przewidziano 2 gniazda telefoniczno- komputerowe do
których należy doprowadzić po 2 kable FTPkat.VI z serwerowni zlokalizowanej w części
administracyjno-biurowej hali istniejącej.
92. Odpowiedź na pytanie nr 60 zostaję zastąpiona poniższą odpowie
odpowiedzią.
Ad. 92. Przewiduje się tylko wykonanie oprzewodowania i montaż gniazd telefonicznokomputerowych.
93.
Uzupełnienie odpowiedzi na pytanie nr 61.
Ad. 93. Urządzenia monitoringu wewnętrznego i zewnętrznego powinny być dobrej klasy i zapewniać jego ciągłą i nieawaryjną pracę. Wybór aparatów i systemu oprzewodowania pozostawia się oferentowi.
94.
Uzupełnienie pytania nr 78.
Ad. 94. Istniejąca trafostacja będzie przebudowana przez Zakład Energetyczny.
95.
Uzupełnienie pytania nr 79.
Ad. 95. Przekroje kabli są wystarczające dla przyjętych na etapie PB mocy.
96.
Uzupełnienie pytania nr 83.
Ad. 96. Wariant równoczesnej pracy urządzeń EU100 mało prawdopodobny.
97.
Zastąpienie odpowiedzi na pytanie nr 84.
Ad. 97. Urządzenia technologiczne są opracowywane i będą wyprodukowane
i zamontowane przez Inwestora. Na dzień dzisiejszy opracowania dotyczące
urządzeń technologicznych są w toku.
98.
Uzupełnienie odpowiedzi na pytanie nr 85.
Ad. 98. Współczynnik mocy cos fi=1 przyjęto z uwagi na rezystancyjny charakter
urządzeń technologicznych.
99.
Uzupełnienie odpowiedzi
odpowiedzi na pytanie nr 86.
Ad. 99. Wielkość zabezpieczeń nadprądowych zostanie skorygowana do realnych wielkości wynikających z faktycznego obciążenia rozdzielnic na etapie realizacji robót.
100.
Uzupełnienie odpowiedzi na pytanie nr 87 i 90.
90.
Ad. 100. Ostateczna lokalizacja słupów oświetlenia zewnętrznego będzie dopre-
cyzowana na etapie realizacji robót.
101.
Uzupełnienie odpowiedzi na pytanie nr 89.
Ad. 101. Przewiduje się montaż 8 opraw oświetlenia zewnętrznego na ścianach
projektowanej hali.
102. Czy wycena systemu oddymiania
oddymiania ma być wykonana według przedmiaru, schematu
czy też zestawienia dystrybutora (różnice w ilościach).
Ad. 102. Wycena systemu oddymiana ma być wykonana zgodnie z dokumentacją techniczną.
103. W jaki sposób ma być wykonane okablowanie dla w/w (tynki, rurki,
rurki, koryta).
Ad. 103. Według dokumentacji wykonawczej.
104. Brak w schematach i opisie rozmieszczenia elementów systemu oddymiania.
Ad. 104. Według dokumentacji wykonawczej.
105. Brak w schematach i opisie miejsca montażu systemu kamer.
Ad. 105. Montaż i ilość kamer powinna umożliwić Zamawiającemu monitorowanie procesu produkcyjnego.
106. W jaki sposób ma być wykonane okablowanie dla systemu kamer (w tynki, rurki,
koryta).
Ad. 106. Według zaleceń dostawcy sprzętu.
107. Czy są jakieś zalecenia co do typu urządzeń dla systemu
systemu TV dozorowej.
Ad. 107. Zamawiający nie ma zaleceń do systemu TV dozorowej.
