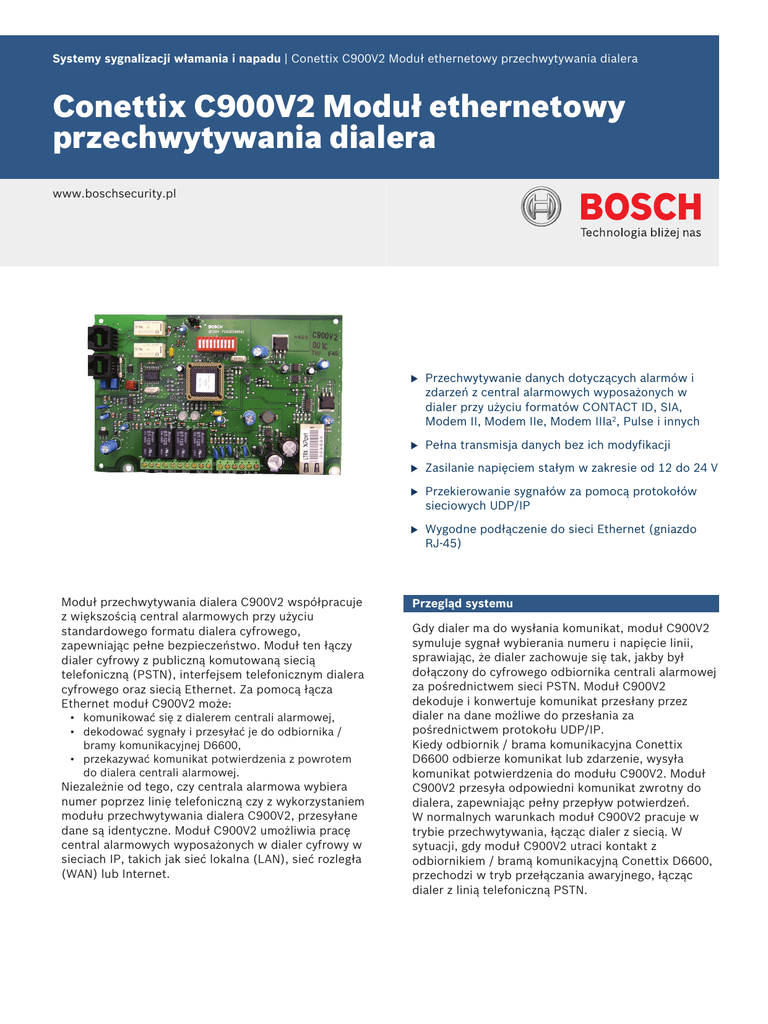

Conettix C900V2 Moduł ethernetowy przechwytywania dialera

Systemy sygnalizacji włamania i napadu | Conettix C900V2 Moduł ethernetowy przechwytywania dialera
Conettix C900V2 Moduł ethernetowy
przechwytywania dialera
www.boschsecurity.pl
Moduł przechwytywania dialera C900V2 współpracuje
z większością central alarmowych przy użyciu
standardowego formatu dialera cyfrowego,
zapewniając pełne bezpieczeństwo. Moduł ten łączy
dialer cyfrowy z publiczną komutowaną siecią
telefoniczną (PSTN), interfejsem telefonicznym dialera
cyfrowego oraz siecią Ethernet. Za pomocą łącza
Ethernet moduł C900V2 może:
• komunikować się z dialerem centrali alarmowej,
• dekodować sygnały i przesyłać je do odbiornika /
bramy komunikacyjnej D6600,
• przekazywać komunikat potwierdzenia z powrotem
do dialera centrali alarmowej.
Niezależnie od tego, czy centrala alarmowa wybiera
numer poprzez linię telefoniczną czy z wykorzystaniem
modułu przechwytywania dialera C900V2, przesyłane
dane są identyczne. Moduł C900V2 umożliwia pracę
central alarmowych wyposażonych w dialer cyfrowy w
sieciach IP, takich jak sieć lokalna (LAN), sieć rozległa
(WAN) lub Internet.
u
Przechwytywanie danych dotyczących alarmów i
zdarzeń z central alarmowych wyposażonych w
dialer przy użyciu formatów CONTACT ID, SIA,
Modem II, Modem IIe, Modem IIIa2, Pulse i innych
u
Pełna transmisja danych bez ich modyfikacji
u
Zasilanie napięciem stałym w zakresie od 12 do 24 V
u
Przekierowanie sygnałów za pomocą protokołów
sieciowych UDP/IP
u
Wygodne podłączenie do sieci Ethernet (gniazdo
RJ-45)
Przegląd systemu
Gdy dialer ma do wysłania komunikat, moduł C900V2
symuluje sygnał wybierania numeru i napięcie linii,
sprawiając, że dialer zachowuje się tak, jakby był
dołączony do cyfrowego odbiornika centrali alarmowej
za pośrednictwem sieci PSTN. Moduł C900V2
dekoduje i konwertuje komunikat przesłany przez
dialer na dane możliwe do przesłania za
pośrednictwem protokołu UDP/IP.
Kiedy odbiornik / brama komunikacyjna Conettix
D6600 odbierze komunikat lub zdarzenie, wysyła
komunikat potwierdzenia do modułu C900V2. Moduł
C900V2 przesyła odpowiedni komunikat zwrotny do
dialera, zapewniając pełny przepływ potwierdzeń.
W normalnych warunkach moduł C900V2 pracuje w
trybie przechwytywania, łącząc dialer z siecią. W
sytuacji, gdy moduł C900V2 utraci kontakt z
odbiornikiem / bramą komunikacyjną Conettix D6600,
przechodzi w tryb przełączania awaryjnego, łącząc
dialer z linią telefoniczną PSTN.
2 | Conettix C900V2 Moduł ethernetowy przechwytywania dialera
SIA Bell 103, 110/300 bodów
7
1
Robofon
6
Telim
Wejścia
3
PANEL
2
1
2
3
4
5
6
7
8
9
10
O
F
F
TELCO
2.1
C
OUT4
OUT3
OUT2
OUT1
IN3
IN2
C
IN1
wejśc
iowe
Opis
1
Używane jako linia dozorowa EOL. Wykrywa przerwy, zwarcia i
stany normalne. Wejście to należy zakończyć rezystorem EOL
10 kΩ.
2
Służy do blokowania przechwytywania w celu wymuszenia
przejścia modułu C900V2 w tryb przełączania awaryjnego na
co najmniej dwie minuty.
3
Służy do unieważniania przechwytywania, pozwalając na
przełączanie się pomiędzy trybem przechwytywania i
przełączania awaryjnego.
I-12V+
4
5
8
10
10
9
11
Wyjścia
1.
Centrala alarmowa
2.
Połączenie z dialerem
Opis
2.1 Wyjście dialera do gniazda RJ-31x i sieci PSTN
Wyjś
cie
wizyj
ne
3.
Moduł ethernetowy przechwytywania dialera Conettix C900V2
1
4.
Połączenie z siecią Ethernet lub LAN
Zapewnia lokalne powiadamianie w przypadku utraty zasilania
modułu C900V2 lub awarii procesora.
5.
Sieć LAN, WAN lub Internet
2
Zapewnia lokalne powiadamianie w przypadku utraty
połączenia z centralą alarmową.
6.
Połączenie z kartą sieciową Ethernet
3
7.
Komputer PC z oprogramowaniem do programowania i
administracji Conettix D6200
Zapewnia lokalne powiadamianie w sytuacji, gdy moduł
C900V2 znajduje się w trybie przechwytywania.
4
8.
Karta sieciowa Ethernet D6680
Kontrolowane przez centrum nadzoru i oprogramowanie do
programowania / administracji D6200 (domyślnie otwarte).
9.
Port COM 1 (opcjonalny)
1
0.
Port COM 4
1
1.
odbiornik / brama komunikacyjna Conettix D6600
Podstawowe funkcje
Formaty komunikacyjne
ADT-SIA
BFSK (sygnał potwierdzenia ACK 2300 Hz lub 1400 Hz)
DTMF (Contact ID, High Speed oraz 4/2 Express)
FBI Superfast DTMF (sygnał potwierdzenia ACK 1400 Hz lub 2300 Hz)
Pulse 3/1, 3/1 Checksum, 4/2 (sygnał potwierdzenia ACK 1400 Hz lub
2300 Hz)
Radionics Modem II, Radionics Modem IIe oraz Modem IIIa2
Seriee FSK oraz DTMF
SIA V.21, 110/300 bodów
Tryby przechwytywania i przełączania awaryjnego
• Tryb przechwytywania: moduł C900V2 łączy dialer z
siecią. Tryb przechwytywania jest aktywny pod
warunkiem, że moduł C900V2 utrzymuje ciągły
kontakt z odbiornikiem / bramą komunikacyjną
D6600.
• Tryb przełączania awaryjnego: moduł C900V2 łączy
dialer z linią telefoniczną, wyłączając się z obwodu
telefonicznego. Tryb przełączania awaryjnego
uaktywniany jest w przypadku, gdy moduł C900V2
traci kontakt z odbiornikiem / bramą komunikacyjną
D6600, traci zasilanie lub przestaje działać
prawidłowo.
Diody LED
Moduł C900V2 jest wyposażony w dwie dwukolorowe
diody sygnalizacyjne (DIALER i SYSTEM), informujące o
jego stanie.
Gniazda modułowe
Moduł C900V2 jest wyposażony w trzy gniazda
modułowe.
• Gniazdo centrali: służy do połączenia z dialerem za
pośrednictwem modułowego przewodu
telefonicznego (D162).
3 | Conettix C900V2 Moduł ethernetowy przechwytywania dialera
• Gniazdo telekomunikacyjne: służy do połączenia z linią
PSTN za pośrednictwem modułowego przewodu
telefonicznego (D162).
• Gniazdo Ethernet: służy do połączenia z siecią
przesyłania danych Ethernet za pośrednictwem
przewodu Ethernet. W przypadku technologii 10BASET należy użyć przewodu kategorii 3 lub lepszej. W
przypadku technologii 100BASE-T należy użyć
przewodu kategorii 5 lub lepszej.
Region
Certyfikacja
(cULus), APAW: Police Station Alarm
Units (UL365, UL464), APAW7: Police
Station Alarm Units Certified for Canada
(cULus), APOU: Proprietary Alarm Units
(UL1076), APOU7: Proprietary Alarm
Units Certified for Canada (cULus),
NBSX: Household Burglar Alarm System
Units (UL1023), NBSX7: Household
Burglar Alarm System Units Certified for
Canada (cULus), UTOU: Control Units
and Accessories - Household System Type (UL985), UTOU7: Control Units and
Accessories - Household System Type
Certified for Canada (cULus)
Odpytywanie i nadzór
Odpytywanie dokonywane przez moduł C900V2
ułatwia nadzór przez odbiornik / bramę komunikacyjną
D6600.
UL
Narzędzie do programowania przez Internet
UOXX: Control Unit Accessories, System
(ANSI/UL 864)
FM
Kanada
Narzędzie do programowania przez Internet sprawia,
że konfigurowanie modułu C900V2 staje się tak łatwe,
jak przeglądanie strony internetowej. Po uzyskaniu
identyfikatora aplikacji instalatorzy mogą z dowolnego
komputera z dostępem do Internetu wejść na stronę
www.c900v2.com i skonfigurować moduł C900V2
zgodnie z wymaganiami danego centrum monitoringu.
Certyfikaty i świadectwa
Australia
A-Tick
Kanada
IC
USA
FCC
CSFM
see our website
FDNYCoA
6059 [D9412GV3 & D7412GV3]
FDNYCoA
6173
FDNYCoA
6174
FDNYCoA
6196
NIST
FIPS 197 Certificate No. 304
ULC
APOU7.S1871 Proprietary Alarm Units
Certified for Canada
ULC
ULC-ORD C1023 - Household Burglar
Alarm System Units
Planowanie
Informacje dotyczące zgodności
Wiele central sygnalizacji pożaru (FACP) jest zgodnych
z modułem C900V2. Pełna lista znajduje się w
dokumencie Lista zgodności z modułem
przechwytywania dialera C900V2 (F01U010036).
Dane techniczne
Złącza
Część 15, Emisje przewodzone i
promieniowane
Uwaga
Certyfikat FM stosuje się, gdy moduł C900V2 jest
używany z odbiornikiem/bramą komunikacyjną
Conettix D6600.
Region
Certyfikacja
Europa
CE
EMC, LVD, R&TTE, RoHS DoC C900V2
72005.PDF
Belgia
INCERT
B-509-0040/a
Stany Zjednoczone
UL
AMCX: Central Station Alarm Units
(UL1610, UL1635), AMCX7: Central
Station Alarm Units Certified for Canada
Centrala alarmowa:
Gniazdo modułowe RJ-45
Sieć telekomunikacyjna:
Gniazdo modułowe RJ-45
Sieć LAN/WAN:
Gniazdo modułowe RJ-45
Kabel Ethernet:
Skrętka nieekranowana 100 m
W przypadku technologii 10BASE-T
należy użyć skrętki kategorii 3 lub
lepszej. W przypadku technologii
100BASE-T należy użyć skrętki
kategorii 5 lub lepszej.
Parametry środowiskowe
Temperatura pracy:
0°C do +49°C
4 | Conettix C900V2 Moduł ethernetowy przechwytywania dialera
Wskaźniki
Diody LED stanu modułu:
2 dwukolorowe
Moduł
Wymiary:
17,8 cm x 11,4 cm
Interfejs:
IEEE 802.3
Zasilanie
Pobór prądu (maks.):
280 mA
Zakres napięć zasilania:
nominalnie 12 do 24 VDC
Wyjścia alarmowe:
styki bezprądowe normalnie otwarte
(NO)
Protokoły
Wyjście do sieci LAN lub
WAN:
pakiety UDP/IP
Zamówienia - informacje
Conettix C900V2 Moduł ethernetowy przechwytywania
dialera
Zgodny z centralami alarmowymi używającymi
standardowego formatu dialera cyfrowego. Zapewnia
pełne bezpieczeństwo. Umożliwia pracę central
alarmowych wyposażonych w dialer cyfrowy w sieciach
IP (np. LAN, WAN lub Internet).
Numer zamówienia C900V2
