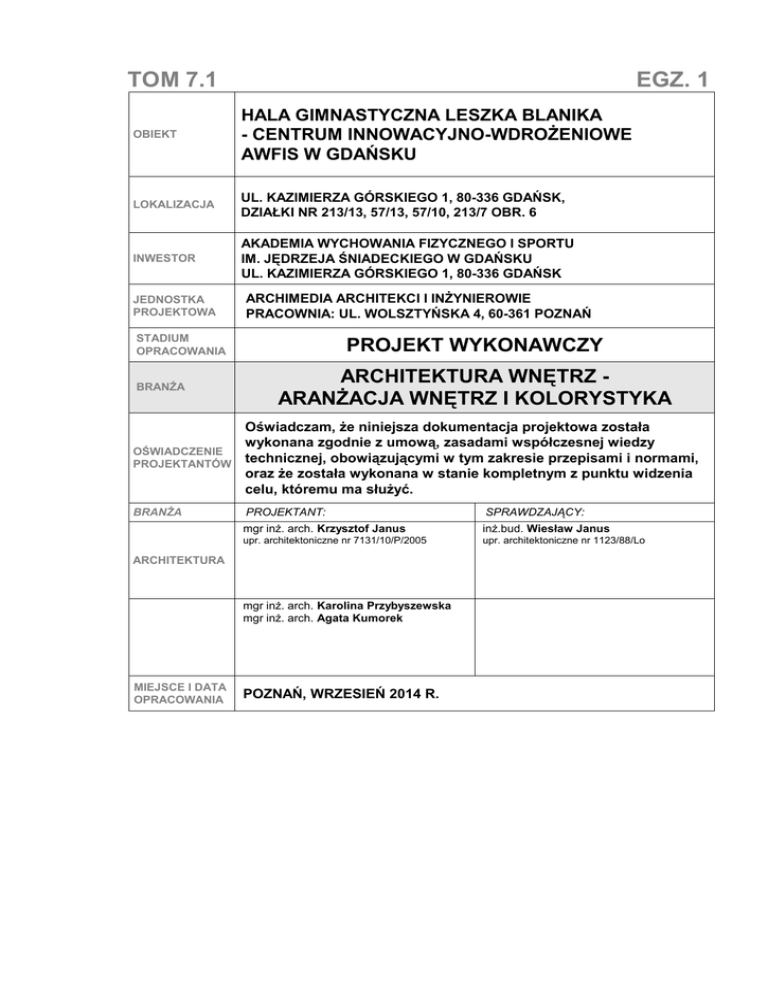

TOM 7.1 EGZ. 1

TOM 7.1
EGZ. 1
OBIEKT
HALA GIMNASTYCZNA LESZKA BLANIKA
- CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
LOKALIZACJA
UL. KAZIMIERZA GÓRSKIEGO 1, 80-336 GDAŃSK,
DZIAŁKI NR 213/13, 57/13, 57/10, 213/7 OBR. 6
INWESTOR
AKADEMIA WYCHOWANIA FIZYCZNEGO I SPORTU
IM. JĘDRZEJA ŚNIADECKIEGO W GDAŃSKU
UL. KAZIMIERZA GÓRSKIEGO 1, 80-336 GDAŃSK
JEDNOSTKA
PROJEKTOWA
ARCHIMEDIA ARCHITEKCI I INŻYNIEROWIE
PRACOWNIA: UL. WOLSZTYŃSKA 4, 60-361 POZNAŃ
STADIUM
OPRACOWANIA
BRANŻA
PROJEKT WYKONAWCZY
ARCHITEKTURA WNĘTRZ ARANŻACJA WNĘTRZ I KOLORYSTYKA
Oświadczam, że niniejsza dokumentacja projektowa została
wykonana zgodnie z umową, zasadami współczesnej wiedzy
OŚWIADCZENIE
technicznej, obowiązującymi w tym zakresie przepisami i normami,
PROJEKTANTÓW
oraz że została wykonana w stanie kompletnym z punktu widzenia
celu, któremu ma służyć.
BRANŻA
PROJEKTANT:
SPRAWDZAJĄCY:
mgr inż. arch. Krzysztof Janus
inż.bud. Wiesław Janus
upr. architektoniczne nr 7131/10/P/2005
upr. architektoniczne nr 1123/88/Lo
ARCHITEKTURA
mgr inż. arch. Karolina Przybyszewska
mgr inż. arch. Agata Kumorek
MIEJSCE I DATA
OPRACOWANIA
POZNAŃ, WRZESIEŃ 2014 R.
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
1
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Spis treści
CEL I ZAKRES OPRACOWANIA ......................................................................................................................... 2
1. ZESTAWIENIA WYPOSAŻENIA RUCHOMEGO ....................................................................................................... 2
1.1. ZESTAWIENIE ILOŚCIOWE ................................................................................................................................. 2
1.2. ZESTAWIENIE ILOŚCIOWE – WYPOSAŻENIA ŁAZIENKI ...................................................................................... 4
1.3. POZOSTAŁE WYPOSAŻENIE OBIEKTU ............................................................................................................... 8
1.3.1. Rolety elektryczne i okienne ..................................................................................................................... 8
1.3.2. Lustra z poręczami gimnastycznymi ......................................................................................................... 8
1.3.3. Ścianka mobilna w sali konferencyjnej pom. 2.03 .................................................................................... 9
1.3.4. Tablica wyników ....................................................................................................................................... 9
2. ZESTAWIENIE ILOŚCIOWE –DRABINKI GIMNASTYCZNE..................................................................................... 10
2.1 DRABINKI GIMNASTYCZNE ............................................................................................................................... 10
2.4. MOCOWANIE DRABINEK GIMNASTYCZNYCH - POMIESZCZENIE 0.07 .............................................................. 10
3. KOLORYSTYKA I MATERIAŁY ............................................................................................................................. 10
3.1.1. HALA GŁÓWNA ................................................................................................................................... 10
3.1.2. KOMUNIKACJA ................................................................................................................................... 11
3.1.3. KLATKI SCHODOWE .......................................................................................................................... 12
3.1.4. POMIESZCZENIA- PORTIERNIA, SZATNIA, POM. KIEROWNIKA, SALA KONFERENCYJNA,
POKOJE TRENERÓW ..................................................................................................................................... 12
3.1.5. POMIESZCZENIA – LABORATORIA, MAGAZYN ......................................................................... 13
3.1.6. SIŁOWNIA ............................................................................................................................................. 14
3.1.7. TOALETY, PRYSZNICE, WC: ............................................................................................................. 15
3.1.8. POMIESZCZENIA PORZADKOWE, PRZEDSIONKI ........................................................................ 15
3.1.9. GARAŻ, POMIESZCZENIA TECHNICZNE, MAGAZYNY, KOMUNIKACJA, (POM. 0.24 - 0.36)
NA KONDYGNACJI 0: ................................................................................................................................... 16
3.1.10. Przestrzenie pomocnicze (0.23, 0.37) ................................................................................................... 16
3.1.11. Parking otwarty (0.22)........................................................................................................................... 16
1
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
2
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
CEL I ZAKRES OPRACOWANIA
Celem opracowania jest zaprojektowanie hali gimnastycznej Leszka Blanika - centrum innowacyjnowdrożeniowe Akademii Wychowania Fizycznego i Sportu w Gdańsku.
Przedmiotem inwestycji jest budowa nowoprojektowanej hali gimnastycznej wraz z realizacją
projektowanego zagospodarowania terenu oraz infrastruktury technicznej i rozbiórkami obiektów
kolidujących z inwestycją.
Projektowany budynek należy do kategorii XV (ustawa z dnia 7 lipca 1994 r. Prawo budowlane).
Podstawową funkcją budynku jest stworzenie optymalnych warunków treningowych dla gimnastyków
sportowych i gimnastycznych, tancerzy oraz prowadzenia różnego typu zajęć ruchowych. Na hali będzie
również można rozgrywać zawody gimnastyczne o zasięgu regionalnym i krajowym. Dla hali
zaprojektowano zaplecze szatniowo-sanitarne, funkcję obiektu uzupełniono o salę konferencyjną oraz
laboratoria wysiłkowe dla sportowców. W przyziemiu budynku zaprojektowano niezbędne magazyny,
otwarty garaż oraz pomieszczenia techniczne.
Obiekt połączono funkcjonalnie łącznikiem komunikacyjnym z istniejącą w kompleksie AWFiS halą XIII.
1. ZESTAWIENIA WYPOSAŻENIA RUCHOMEGO
1.1. ZESTAWIENIE ILOŚCIOWE
Symbol
Element
Charakterystyka elementu
wyposażenia
M5
Lada na
wymiar
Blat z płyty wiórowej trzywarstwowej wg. DIN 68765,
obustronnie laminowanej (melamina) o klasie
higieniczności E1; (długości blatu konieczna kontrola
wymiarów na budowie) szczegółowy rysunek AW- 15
1
1
M5a
Biurko na
wymiar
blat z płyty wiórowej trzywarstwowej wg. DIN 68765,
obustronnie laminowanej (melamina) o klasie
higieniczności E1; (długości blatu konieczna kontrola
wymiarów na budowie) szczegółowy rysunek AW- 16
1
1
2
kond. 0 kond. 1
kond.
2
kond.
3
razem
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
3
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
M6
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Wieszaki
8
8
Wieszak ruchomy obrotowy do szatni mocowany do
ściany. Wykonany z profilu 3x1,5. Wymiary: długość:
80 cm, wysokość: 50 cm, kąt obrotu: 180 stopni;
Malowany proszkowo - dostępne kolory palety RAL
9007. Wieszaków: po 6podwójnych sztuk z każdej
strony
Tablica
informacyjna
(główna),
2
2
Tablice zbiorcze z informacją o wszystkich
pomieszczeniach w budynku, zlokalizowane przy
wejściu głównym oraz przy łączniku z budynkiem
istniejącym (kolorystykę i teść należy na etapie
wykonawstwa ustalić z Zamawiającym).
- standard jak dla systemu NOVA ZONA MOOD „lub
równoważne”
Tabliczki
informacyjne
3
Tabliczki z nazwą i numerem pomieszczenia na
wszystkich drzwiach. (kolorystykę i teść należy na
etapie wykonawstwa ustalić z Zamawiającym).
- standard jak dla systemu NOVA ZONA MOOD „lub
równoważne”
39
20
7
8
74
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
4
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
1.2. ZESTAWIENIE ILOŚCIOWE – WYPOSAŻENIA ŁAZIENKI
Symbol
Ł1
Element
wyposażenia
dozownik do
mydła
Zdjęcie przykładowe
Charakterystyka elementu
materiał: stal nierdzewna
matowa(satyna), wysokość:
17,6cm, szerokość: 10,1cm,
głębokość: 9,5cm
kond.
0
kond.
1
kond.
2
kond.
3
razem
10
6
3
4
23
6
5
2
2
15
- MERIDA lub równoważne
Ł2
elektryczna
suszarka do
rąk
suszarka elektryczna do rąk,
materia: obudowa ze stali
nierdzewnej, np. wysokość:
30cm, szerokość: 25,5cm,
głębokość: 14cm
- MERIDA lub równoważne
Ł2a
suszarka do
włosów i ciała
włączana i wyłączana
automatycznie po wyjęciu,
zawieszeniu w uchwycie
ściennym, przełącznik wyboru
mocy i prędkości wypływu
powietrza, wyłącznik grzałki,
obudowa z tworzywa
sztucznego/ chrom, moc
wyjściowa 600/1200W
6
6
- MERIDA lub równoważne
Ł3
poręcz
poręcz kątowa ścienna
30x61cm, powierzchnia falista
2
1
2
2
7
2
1
2
2
7
- MERIDA lub równoważne
Ł4
poręcz
poręcz WC ścienna łukowa
uchylna, 60 cm, z podajnikiem
na papier
- MERIDA lub równoważne
4
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
5
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
Symbol
Ł5
Element
wyposażenia
kosz
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Zdjęcie przykładowe
Charakterystyka elementu
kosz na odpady z uchylną
pokrywą ze stali nierdzewnej
mat, pojemność 27l (możliwość
mocowania do ściany), wymiary:
33,5X59,5X16,5
kond.
0
kond.
1
kond.
2
kond.
3
razem
4
3
2
2
11
2
2
7
- MERIDA lub równoważne
Ł6
lustro
łazienkowe
dla osób niepełnosprawnych
2
1
Ł7
lustro
łazienkowe
lustro zlicowane z płytkami, na
wymiar, klejone- zabezpieczone
specjalną folią przed odpryskami
w przypadku stłuczenia
2
2
lustro
łazienkowe
dla osób
niepełnospra
wnych
Lustro 60x40x 0,6 cm + zestaw
uchwytóe do lustra uchylnego 2
częściowy z uchwytem do
regulacji kąta nachylenia
2
1
5
4
Ł8
Pojemnik na
papier
toaletowy
naścienny
materiał: stal nierdzewna
matowa, okienko do kontroli
ilości papieru, wymiary:
28,5x26x13cm
4
2
2
7
9
- MERIDA lub równoważne
Ł10
Beczka
owalna
5
beczka z wkładem do
schładzania się po saunie.
Drewno świerk skandynawski.
Waga 35 kg. Wymiary 120 x 76 x
106 cm . Wewnątrz wkład –
laminat beż, na zewnątrz
naturalne drewno. Obręcze
stalowe. W komplecie: stopień,
schodki, syfon odprowadzający
wodę.
1
1
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
6
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
Symbol
Element
wyposażenia
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Zdjęcie przykładowe
Charakterystyka elementu
kond.
0
kond.
1
kond.
2
kond.
3
razem
Opis sauny
Kabina sauny:
- ściany i dach sauny wykonane z litego drewna świerkowego,
grubości 40 mm, stanowiących elementy konstrukcyjne ścian i
sufitu.
- prefabrykowane elementy o zabudowie kasetonowej. - słupy
narożne i łączące o grubości 70 mm.
Ł11
Sauna
suchakomplet
Ławki: ławki wykonane z mocnego drewna lipy. Pomiędzy
dwoma poziomami ławek zabudowa międzyławkowa z lipy.
Oparcie, zagłówek, podest: wykonane z drewna lipy.
1
1
Piec ze stali szlachetnej: Moc dostosowana do kubatury sauny6,4 kW
Zasilanie 400 V.
W wyposażeniu sauny: wulkaniczne kamienie saunowe, kratka
ochronna do pieca.
Sterowanie: wysokiej klasy zewnętrzny elektroniczny sterownik z
wyświetlaczem LCD. Regulacja temperatury: 35-110 C.
Oświetlenie: lampa ze szklanym ozdobnym abażurkiem.
Wentylacja: profesjonalny system wentylacji zapewniający
optymalną ilość wymiany powietrza w saunie na godzinę.
Drzwi pełnoszklane: szkło żaroodporne, w kolorze przezroczysty
klarowny, grubość 6mm. W drzwiach uszczelka silikonowa,
zamknięcie magnetyczne. Klamka drewniana - gałka.
-SAUNALUX lub równoważne
umywalka
6
umywalka ceramiczna biała
powłoką reflex, z misą
prostokątną z otworem, wymiary:
50x46xH14cm, mocowana na
śrubach, bateria umywalkowa
czasowa "press" Tempomix
firmy Delabie lub równoważna
- KOŁO TWINS 50 lub
równoważne
10
5
2
4
21
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
7
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
Symbol
Element
wyposażenia
zlewozmywak
jednokomoro
wy
umywalka dla
niepełnospra
wnych
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Zdjęcie przykładowe
Charakterystyka elementu
materiał: stal nierdzewna 18/10,
grubość stli: 0,9 mm,
wymiary:560 x 450 x 190 mm,
dostarczana z panelem
przyściennym oraz z uchwytami
ściennymi i kratką odpływową 3 i
1/2"
bateria umywalkowa
Tempomix firmy Delabie lub
równoważna
umywalka dla
niepełnosprawnych, wymiary:
65x56cm, bateria umywalkowa
czasowa "press" Tempomix
firmy Delabie lub równoważna
kond.
0
kond.
1
kond.
2
kond.
3
razem
1
1
1
1
4
2
1
2
2
7
- KOŁO lub równoważne
zlewozmywak
dwukomorow
y
miska
wisząca
miska
wisząca
dla
niepełnospra
wnych
7
zlewozmywak NORM
dwukomorowy ze stali
szlachetnej. Stal szlachetna
chromoniklowa jest nierdzewna i
odporna na wysokie
temperatury, wymiary 780x435
sposób montażu wpuszczany.
bateria umywalkowa Tempomix
firmy Delabie lub równoważna
1
- stelaż do WC- do montażu w
instalacji naściennej częściowej
przed ścianą z płyty gipsowej,
spłukiwanie standardowe pod
wysokim ciśnieniem,
uruchamianie z przodu
- miska ustępowa lejowa
wisząca, deska sedesowa
twarda, z tworzywa duroplast
- KOŁO lub równoważne
- stelaż do WC- do montażu w
instalacji naściennej częściowej
przed ścianą z płyty gipsowej,
spłukiwanie standardowe pod
wysokim ciśnieniem,
uruchamianie z przodu
- miska ustępowa lejowa dla
niepełnosprawnych wymiary:
70x35,5cm, deska sedesowa z
tworzywa duraplast dla osób
starszych i niepełnosprawnych,
specjalnie wzmocnione zawiasy
5
2
1
4
1
9
2
2
7
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
8
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
Symbol
Element
wyposażenia
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Zdjęcie przykładowe
Charakterystyka elementu
kond.
0
kond.
1
kond.
2
kond.
3
razem
7
5
2
2
16
metalowe
- KOŁO lub równoważne
spłuczka
Pisuar
przycisk spłukujący do WC
wykonany ze stali szlachetnej
(mat), wymiary 214x145x15mm
- TECE PLANUS lub
równoważne
- stelaż do pisuaru- do montażu
w instalacji naściennej
częściowej przed ścianą z płyty
gipsowej, spłukiwanie
standardowe pod wysokim
ciśnieniem, uruchamianie z
przodu
- pisuar dopływ z góry, odpływ
poziomo
-wyposażony w zawory do
pisuarów 2 EKO firmy Delabie
lub równoważne
- KOŁO ALEX NOVA TOP
1
1
1.3. POZOSTAŁE WYPOSAŻENIE OBIEKTU
1.3.1. Rolety elektryczne i okienne
Na oknach elewacji południowej zaprojektowano 19 szt. rolet 130x250cm,1 roletę 380x250cm. Parametry rolet
wskazano np. na rysunku AW-02.
W hali zaprojektowano rolety wielkogabarytowe 3szt 555x350, 16szt 540x350, 2szt 362x350, 1roletę 400x350cm,
3szt 612x350 cm.
Zamawiający nie wyraża zgody na dzielenie rolet na mniejsze elementy. Rolety są wyposażone w siłownik ze
sterowaniem określonym w opisie rolet np. na rys AW-2. Zasilanie i sterowanie w projekcie AKPiA.
1.3.2. Lustra z poręczami gimnastycznymi
Lustro gr. 4mm, 2000x1000mm w postaci ścianki przesuwnej wiszącej, bez dolnej
prowadnicy w systemie „optimal 110” lub „Variflex” lub innym równoważnym, zgodnie z
rysunkiem – Detale ścianki przesuwnej z lustrami.
8
szt.
42
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
9
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
demontowalny (montowany w tulejach) system poręczy składający się z n/w elementów:
- słupek 80x40x4 ze stali nierdzewnej o wysokości 145cm z mechanizmem blokującym
(usztywniającym w gnieździe poprzez ręczne dokręcanie) oraz prowadnicą stalową
38x17mm (na długości 122-125cm,
- tuleja ze stali nierdzewnej o głębokości 20cm dopasowana do słupka 80x40 z pokrywą ze
stali nierdzewnej (blacha o grubości co najmniej 2mm) z otworem w środku (średnica 68mm) umożliwiającym wyjęcie pokrywy
- uchwyt podwójny poręczy z regulacją wysokości 35-130cm, wykonany ze stali nierdzewnej
elektropolerowane,
- poręcz fi 40mm pokryta lakierem bezbarwnym, wykonana z drewna jesionowego
łączonego na długości za pomocą mikrowczepów, klejonego warstwowo z rdzeniem ze stali
kwasoodpornej fi 8 (do rdzenia dospawane szpilki gwintowane, umożliwiające przykręcenie
do uchwytów poręczy). W wg. rysunkó zamiennych: D08.1 poręcz i D.08.2 poręcz.
Poręcz wykonana z drewna jesionowego łączonego na długości za pomocą mikrowczepów,
klejonego warstwowo z rdzeniem ze stali kwasoodpornej fi 8mm; lakierowana lakierem
bezbarwnym
- przy lustrach w osi 1 – 12 poręczy o długości 3500 +/- 10mm,
- przy lustrach w osi I – 8 poręczy o długości 3500 +/- 10mm.
Montaż lustra
szt.
20
mb
70
szt.
42
1.3.3. Ścianka mobilna w sali konferencyjnej pom. 2.03
ściana mobilna pełna półautomatyczna, dorma moveo lub równoważne rw49db, ciężar 30kg/m2, wys. 3,0m ,
wg rys. A-03 rzut kondygnacji 2
1.3.4. Tablica wyników
Wyświetlacz graficzno-tekstowy LED dwukolorowy Ledmachina GD lub równoważny
wys. 150 cm szer.400 cm
Cechy:
zarządzany poprzez klawiaturę, WIFI,
8 trybów jasności diod
2 kolory diod (2 kolory+1 wynikowy)
Szerokość - 400 cm
Grubość tablicy - 8cm
Rozdzielczość - 6144 (128x48)
Pobór prądu -240W
9
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
10
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
Zarządzanie tablicą- komputer
2. ZESTAWIENIE ILOŚCIOWE –DRABINKI GIMNASTYCZNE
2.1 DRABINKI GIMNASTYCZNE
Drabinka gimnastyczna 1,8x3 m, certyfikat bezpieczeństwa B. Dwa pola
ćwiczebne. Spełnia wymagania normy EN 913. Boki wykonane są z drewna
iglastego 30x100 mm, szczeble ze sklejki równoległowarstwowej 30x40 mm.
Szczeble o rozstawie 145 mm połączone są z bokami nierozłącznie za pomocą
gwoździ i wkrętów.
Belka mocująca drabinki gimnastyczne - profil stalowy 50x40x3 mm,
zabezpieczony antykorozyjnie poprzez lakierowanie proszkowe wg rys D-23
Wspornik drabinki skręcony. Wykonany z blachy o grubości min. 3 mm, wycinany
za pomocą lasera, zabezpieczony antykorozyjnie poprzez cynkowanie galwaniczne
wg rys D-23
Wspornik belki - wykonany ze stali zabezpieczonej antykorozyjnie poprzez
lakierowanie proszkowe na dowolny kolor wg palety RAL.wg rys D-23
szt.
17
mb
62,4
szt.
72
szt.
12
szt.
mb
szt.
szt.
2
3,6
6
4
2.4. MOCOWANIE DRABINEK GIMNASTYCZNYCH - POMIESZCZENIE 0.07
Drabinka gimnasyczna 2,5x0,9 m, certyfikat bezpieczeństwa B
Belka mocująca drabinki gimnastyczne
Wspornik drabinki skręcony
Wspornik belki
UWAGA: Wykonanie podkonstrukcji stalowej do mocowania drabinek w hali wg rys D-23
3. KOLORYSTYKA I MATERIAŁY
3.1.1. HALA GŁÓWNA
SUFIT
10
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
11
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
- pionowy lekki, "pływający" sufit o ażurowym charakterze z możliwością prostego rozsuwania listew. sekcja 10 szt. listew jest zsuwana w
celu umożliwienia łatwego dostępu do przestrzeni powyżej sufitu. listwy o wysokości 101 mm (v100) są w prosty sposób zatrzaskiwane na
systemowych uchwytach. System pozwala na optyczne zmniejszenie wysokości pomieszczenia przy jednoczesnym swobodnym
przepływie powietrza, umożliwia ukrycie urządzeń technicznych, rur, wentylacji i innych instalacji, listwy lekkie i wytrzymałe, wykonane z
aluminium, przetwarzalne w 100% przy użyciu niewielkiej ilości energii, w razie konieczności listwy są w prosty sposób ręcznie
demontowane w celu umożliwienia pełnego dostępu do przestrzeni powyżej sufitu dla serwisu i obsługi urządzeń. materiał: listwy
profilowane rolkowo z wstępnie lakierowanej blachy aluminiowej o gr. 0,6 mm z powłoką utwardzaną piecowo, stop hd5050 lub odpowiedni
(zgodnie z EN 1396, oraz standardem ecca). powłoka: odporna i wytrzymała poliestrowa powłoka lakiernicza o gr. 20 mikronów
utwardzana piecowo w procesie ciągłym gwarantującym jednakową grubość i przyleganie. kolor jasny szary RAL 7035
HUNTER DOUGLAS - LUXALON® V100 lub równoważne
- szczegółowy detal mocowania sufitu nr.5 i opraw oświetleniowych na hali na rysunku architektury A-06, A-08
POSADZKA
- posadzka przemysłowa wykończona warstwą poliuretanową: posadzka przemysłowa jest zestawem materiałów na bazie żywic
poliuretanowych, służącym do wykonywania wielowarstwowych, bezspoinowych posadzek. przeznaczona jest do obiektów zamkniętych
wykonywana jest przede wszystkim na podłożu betonowym. posadzka przemysłowa składa się z wylewki NOVOFLOOR P41 wylanej na
zagruntowanym gruntem NOVOFLOOR P10 podłożu a następnie pokrytej lakierem bezbarwnym NOVOFLOOR P61. grubość nawierzchni
2,0 mm, kolor jasno niebieski zbliżony do NCS S 1010-R90B kolorystyka szczegółowo na rysunku posadzek AW-09- AW-12
NOVOFLOR lub równoważne
COKÓŁ
- listwa przyścienna aluminiowa wysokość 70mm.
ŚCIANY
- farba lateksowa matowa, odporna na szorowanie , I klasa ścieralności wg ISO 11998 (odpornośc na szorowanie na mokro. 200
cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.) malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R, Optiva
20 firmy Tikkurila lub równoważna
- panele akustyczne z perforacja mikro, oraz panele gładkie bez perforacji malowane fabrycznie wodną farbą akrylową kolor NCS S 1502Y50R, o wymiarach: 600x600x12,5mm, kolorystyka szczegółowo na rysunku posadzek AW-09- AW-12, detal mocowania paneli na
rysunku D-18
3.1.2. KOMUNIKACJA
SUFIT
- sufit podwieszany systemowy z płyt gipsowej na ruszcie systemowym, panel gładki malowane kolor biały
- akustyczny sufit podwieszony z płyt wypełniających z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016 (biały);
w module 1200x600mm, grubość 20mm; krawędzi M; o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem szklanym;
malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej, reakcja na ogień
zgodnie z PN-EN 13501-1 euro klasa A1, odbicie światła: 86%, współczynnik pochłaniania dźwięku άW=1,00; NIEWIDOCZNA
konstrukcja - płyty demontowalne od dołu;
ROCFON - TROPIC lub równoważne
11
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
12
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
POSADZKA KOND. 0,1,3
- wykładzina kauczukowa z rolki grubość 2mm, podłoga gumowa z ciekawym połączeniu materiałów wykonanych z wytrzymałej i
elastycznej gumy i kierunkowo rozrzuconych wiórów granitowych. w miejscach styku posadzki z ścianą należy zastosować pod
wykładziną specjalną listwę wyobleniową o promieniu łuku 25mm, kolorystyka szczegółowo na rysunku posadzek AW-09- AW-12
NORA- NORAPLAN UNITA lub równoważne,
POSADZKA KOND. 2
- wykładzina dywanowa pętelkowa z rolki barwiona w masie, wymiary płytki 50x50cm, wysokość całkowita 6,3mm, ciężar runa 580g/m2,
skład poliamid, klasyfikacja użytkowa 33, kolorystyka szczegółowo na rysunku posadzek AW-09- AW-12
DESSO Essence Maze Lub równoważne
COKÓŁ KOND. 2
- listwa dywanowa wykonana jest z twardego PCV, zdobiona metodą tampodruku kolor metalik. konstrukcja profilu zapewnia niezwykle
szybki montaż - listwa montowana jest bezpośrednio do ściany montaż na wkładkę.
MIDAS DLC 80 SERIE SPECIALE LUB RÓWNOWAŻNE
ŚCIANY
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny zielony NCS S 1005-Y20R, I klasa ścieralności wg
ISO 11998 (odpornośc na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.3. KLATKI SCHODOWE
POSADZKA
- wykładzina kauczukowa z rolki grubość 2mm, podłoga gumowa z ciekawym połączeniu materiałów wykonanych z wytrzymałej i
elastycznej gumy i kierunkowo rozrzuconych wiórów granitowych. w miejscach styku posadzki z ścianą należy zastosować pod
wykładziną specjalną listwę wyobleniową o promieniu łuku 25mm, na schodach- noski schodowe 50x45mm, mocowane za pomocą kleju
kontaktowego, dla wykończenia schodów od ściany i policzka kątowniki schodowe, kolorystyka szczegółowo na rysunku posadzek AW-09AW-12 NORA- NORAPLAN UNITA lub równoważne,
ŚCIANY
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R, I klasa ścieralności wg
ISO 11998 (odpornośc na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.4. POMIESZCZENIA- PORTIERNIA, SZATNIA, POM. KIEROWNIKA, SALA KONFERENCYJNA,
POKOJE TRENERÓW
SUFIT
- sufit podwieszany systemowy z płyt gipsowej na ruszcie systemowym, panel gładki malowane kolor biały
12
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
13
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
- akustyczny sufit podwieszony z płyt wypełniających z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016 (biały);
w module 600x600mm, grubość 20mm; krawędzi M; o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem szklanym;
malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej, reakcja na ogień
zgodnie z PN-EN 13501-1 euro klasa A1, odbicie światła: 86%, współczynnik pochłaniania dźwięku άw=1,00; niewidoczna konstrukcja płyty demontowalne od dołu;
ROCFON - TROPIC lub równoważne
SUFIT SALA KONFERENCYJNA
- sufit podwieszany systemowy z płyt gipsowej na ruszcie systemowym, panel gładki malowane kolor biały
- akustyczny sufit podwieszony z płyt wypełniających z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016 (biały);
w module 1200x600mm, grubość 20mm; krawędzi M; o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem szklanym;
malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej, reakcja na ogień
zgodnie z PN-EN 13501-1 euro klasa A1, odbicie światła: 86%, współczynnik pochłaniania dźwięku άW=1,00; NIEWIDOCZNA
konstrukcja - płyty demontowalne od dołu;
ROCFON - TROPIC lub równoważne
POSADZKA
- wykładzina dywanowa pętelkowa z rolki barwiona w masie, wymiary płytki 50x50cm, wysokość całkowita 6,3mm, ciężar runa 580g/m2,
skład poliamid, klasyfikacja użytkowa 33, kolorystyka szczegółowo na rysunku posadzek AW-09- AW-12
DESSO Essence Maze Lub równoważne
COKÓŁ
- listwa dywanowa wykonana jest z twardego PCV, zdobiona metodą tampodruku kolor metalik. konstrukcja profilu zapewnia niezwykle
szybki montaż - listwa montowana jest bezpośrednio do ściany montaż na wkładkę.
MIDAS DLC 80 SERIE SPECIALE LUB RÓWNOWAŻNE
ŚCIANY - SALA KONFERENCYJNA, PORTIERNIA, SZATNIA
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R, I klasa ścieralności wg
ISO 11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
ŚCIANY – pomieszczenia pozostałe
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny beż NCS S 1005-Y20R, I klasa ścieralności wg ISO
11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.5. POMIESZCZENIA – LABORATORIA, MAGAZYN
SUFIT
- akustyczny sufit podwieszony z płyt wypełniających - z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016
(biały);w module 600x600mm;grubość 20mm; krawędzi E15 (podciętej); o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem
szklanym; malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej.
13
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
14
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
współczynnik pochłaniania dźwięku άW=1,00; reakcja na ogień zgodnie z PN-EN 13501-1 euro klasa A1-; odporność na zginanie: klasa
1/c/0n. wyrób wykonany zgodnie z normą EN 13964 posiadający znak ce.
ROCFON - SONAR lub równoważne
POSADZKA
- akustyczna heterogeniczna podłogowa wykładzina winylowa z rolki, klasyfikacja użytkowa 34, grubość całkowita 3,05 mm,
zabezpieczenie poliuretanowe oraz zabezpieczenie przeciw drobnoustrojom, właściwości antypoślizgowe R10, absorpcja akustyczna 17
dB. +uniwersalny elastyczny profil pcw przyklejany h=10
TARKETT OPTIC ACOUSTIC 0,7 mm lub równoważne
ŚCIANY
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor biały
3.1.6. SIŁOWNIA
SUFIT
- akustyczny sufit podwieszony z płyt wypełniających - z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016
(biały);w module 600x600mm;grubość 20mm; krawędzi E15 (podciętej); o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem
szklanym; malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej.
współczynnik pochłaniania dźwięku άW=1,00; reakcja na ogień zgodnie z PN-EN 13501-1 euro klasa A1-; odporność na zginanie: klasa
1/c/0n. wyrób wykonany zgodnie z normą EN 13964 posiadający znak ce.
ROCFON - SONAR lub równoważne
POSADZKA
- podłoga sportowa punktowo elastyczna - kalandrowana i wulkanizowana wykładzina, której produkcja oparta jest na naturalnym i
syntetycznym kauczuku, spoiwach mineralnych. gładka, twarda warstwa wierzchnia, grubość 8mm, z rolki, kolorystyka szczegółowo na
rysunku posadzek AW-09- AW-12
RAMFLEX lub równoważne
COKÓŁ
- listwa cokołowa aluminiowa w srebrnej anodzie. wysokość 70 mm, szerokość 12mm. zalecany montaż na sznur klejowy lub klej
montażowy
MIDAS ASPRO 70 alu lub równoważne
POSADZKA SZATNIE
- płytka ceramiczna szkliwiona gładka mat, wymiary: 20x20cm oraz 10x10cm, grubość 10mm, cokół odpowiednio do posadzki H=10
OPOCZNO- INWENCJA lub równoważne
14
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
15
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
ŚCIANY
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R, I klasa ścieralności wg
ISO 11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.7. TOALETY, PRYSZNICE, WC:
SUFIT
- akustyczny sufit podwieszony z płyt wypełniających - z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016
(biały);w module 600x600mm;grubość 20mm; krawędzi E15 (podciętej); o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem
szklanym; malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej.
współczynnik pochłaniania dźwięku άW=1,00; reakcja na ogień zgodnie z PN-EN 13501-1 euro klasa A1-; odporność na zginanie: klasa
1/c/0n. wyrób wykonany zgodnie z normą EN 13964 posiadający znak ce.
ROCFON - SONAR lub równoważne
POSADZKA
- płytka ceramiczna szkliwiona gładka mat, wymiary: 20x20cm oraz 10x10cm, grubość 10mm,
OPOCZNO- INWENCJA lub równoważne
ŚCIANY
- płytka ceramiczna szkliwiona gładka mat, wymiary: 20x20cm oraz 10x10cm, grubość 10mm, do pełnej wysokości
OPOCZNO- INWENCJA lub równoważne
3.1.8. POMIESZCZENIA PORZADKOWE, PRZEDSIONKI
SUFIT
- akustyczny sufit podwieszony z płyt wypełniających - z prasowanej wełny kamiennej bez dodatków organicznych; kolor RAL 9016
(biały);w module 600x600mm;grubość 20mm; krawędzi E15 (podciętej); o gładkiej i malowanej fakturze; zabezpieczonej od tyłu welonem
szklanym; malowanymi krawędziami bocznymi; płyta o pełnej stabilności wymiarowej i odporności do 100% wilgotności względnej.
współczynnik pochłaniania dźwięku άW=1,00; reakcja na ogień zgodnie z PN-EN 13501-1 euro klasa A1-; odporność na zginanie: klasa
1/c/0n. wyrób wykonany zgodnie z normą EN 13964 posiadający znak ce.
ROCFON - SONAR lub równoważne
POSADZKA
płytka ceramiczna szkliwiona gładka mat, wymiary: 45x45cm, grubość 10mm, klasa ścieralności V, antypoślizgowe min. R9, cokół
odpowiednio do posadzki h=10cm
NOVAGALA ORIENTALE OR12 lub równoważne
ŚCIANY POM. PORZĄDKOWE
- płytka ceramiczna szkliwiona gładka mat, wymiary: 20x20cm oraz 10x10cm, grubość 10mm, do pełnej wysokości
15
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
16
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
OPOCZNO- INWENCJA lub równoważne
ŚCIANY PRZEDSIONEK
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor jasny szary NCS S 1502-Y50R, I klasa ścieralności wg
ISO 11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.9. GARAŻ, POMIESZCZENIA TECHNICZNE, MAGAZYNY, KOMUNIKACJA, (POM. 0.24 - 0.36)
NA KONDYGNACJI 0:
POSADZKA
- betonowa z utwardzaczem MULTITOp lub równoważnym, zatartym na gładko i zabezpieczeniem przeciwpyłowym: impregnat akrylowy
BAUSEAL ENDURO lub równoważny.
ŚCIANY
- tynkowane (tynk kat. III)
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor biały NCS S 0300-N, I klasa ścieralności wg ISO 11998
(odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
UWAGA:
Nazwy firm i nazwy własne podane powyżej w zestawieniach są jako przykładowe „lub równoważne”.
Wyżej wymieniony asortyment powinien posiadać parametry nie gorsze niż w wyżej zamieszczonych opisach i posiadać wymagane
certyfikaty. Dopuszcza się zmianę z wcześniejszym uzgodnieniem z Inwestorem i Projektantem
3.1.10. Przestrzenie pomocnicze (0.23, 0.37)
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor biały NCS S 0300-N, I klasa ścieralności wg ISO
11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
3.1.11. Parking otwarty (0.22)
-słupy i ściany żelbetowe malowane dwukrotnie farbą lateksową na kolor biały, ściany wewnętrzne (od strony parkingu)
ocieplane wełną mineralną wykończoną tynkiem silikonowym barwionym w masie na kolor biały (faktura jak tynk na ściany
zewnętrzne – baranek 1,5 mm)
- farba lateksowa matowa, odporna na szorowanie, malowana 2-krotnie kolor biały NCS S 0300-N, I klasa ścieralności wg ISO
11998 (odporność na szorowanie na mokro. 200 cykli szorowania zanim nastąpi ubytek grubości powłoki o 5 μm.)
Opracowanie:
16
BUDOWA HALI GIMNASTYCZNEJ LESZKA BLANIKA –
CENTRUM INNOWACYJNO-WDROŻENIOWE
AWFIS W GDAŃSKU
ARCHIMEDIA
UL.ŚWIĘCIAŃSKA 6
61-132 POZNAŃ
ZESPÓŁ PROJEKTOWY
ARCHITEKTURA:
DATA OPRACOWANIA:
PROJEKT WYPOSAŻENIA OBIEKTU NA ETAPIE BUDOWY
PROJEKTANT
SPRAWDZAJĄCY
(uprawnienia, podpis)
(uprawnienia, podpis)
mgr inż. arch.. Krzysztof Janus
inż. bud. Wiesław Janus
nr upr. arch. 7131/10/P/2005
nr upr. arch. 1123/88/Lo
POZNAŃ, lipiec 2014
mgr Karolina Kaczmarek
17
17
