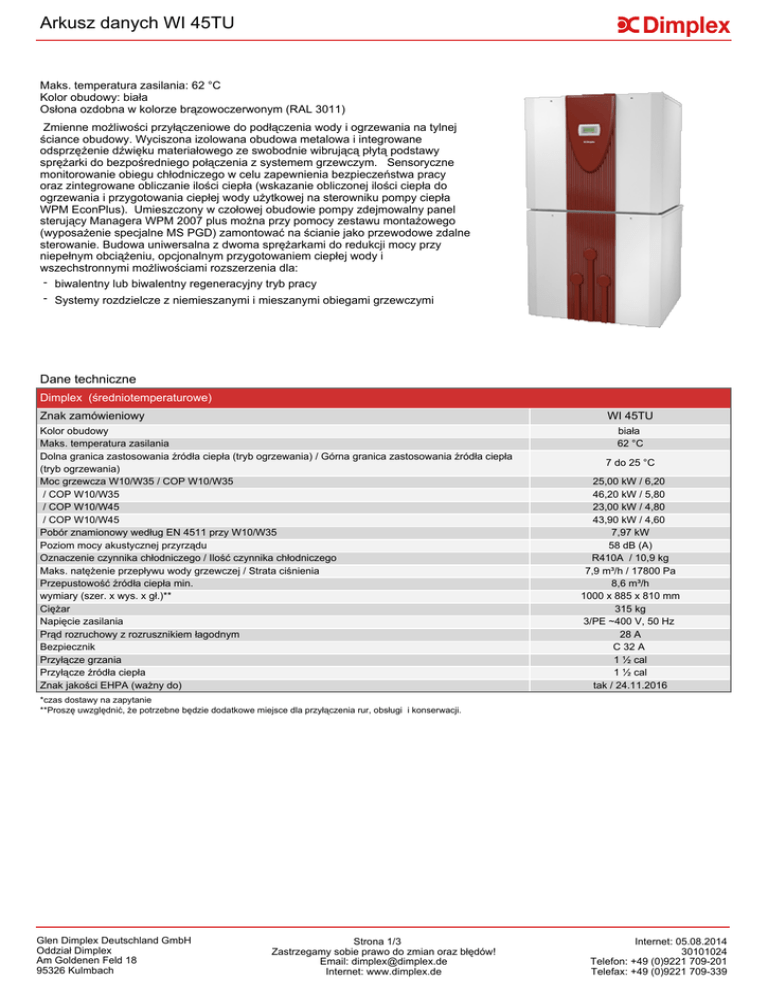

Arkusz danych : WI 45TU

Arkusz danych WI 45TU
Maks. temperatura zasilania: 62 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Zmienne możliwości przyłączeniowe do podłączenia wody i ogrzewania na tylnej
ściance obudowy. Wyciszona izolowana obudowa metalowa i integrowane
odsprzężenie dźwięku materiałowego ze swobodnie wibrującą płytą podstawy
sprężarki do bezpośredniego połączenia z systemem grzewczym. Sensoryczne
monitorowanie obiegu chłodniczego w celu zapewnienia bezpieczeństwa pracy
oraz zintegrowane obliczanie ilości ciepła (wskazanie obliczonej ilości ciepła do
ogrzewania i przygotowania ciepłej wody użytkowej na sterowniku pompy ciepła
WPM EconPlus). Umieszczony w czołowej obudowie pompy zdejmowalny panel
sterujący Managera WPM 2007 plus można przy pomocy zestawu montażowego
(wyposażenie specjalne MS PGD) zamontować na ścianie jako przewodowe zdalne
sterowanie. Budowa uniwersalna z dwoma sprężarkami do redukcji mocy przy
niepełnym obciążeniu, opcjonalnym przygotowaniem ciepłej wody i
wszechstronnymi możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Dane techniczne
Dimplex (średniotemperaturowe)
Znak zamówieniowy
WI 45TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza W10/W35 / COP W10/W35
/ COP W10/W35
/ COP W10/W45
/ COP W10/W45
Pobór znamionowy według EN 4511 przy W10/W35
Poziom mocy akustycznej przyrządu
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Przyłącze grzania
Przyłącze źródła ciepła
Znak jakości EHPA (ważny do)
biała
62 °C
7 do 25 °C
25,00 kW / 6,20
46,20 kW / 5,80
23,00 kW / 4,80
43,90 kW / 4,60
7,97 kW
58 dB (A)
R410A / 10,9 kg
7,9 m³/h / 17800 Pa
8,6 m³/h
1000 x 885 x 810 mm
315 kg
3/PE ~400 V, 50 Hz
28 A
C 32 A
1 ½ cal
1 ½ cal
tak / 24.11.2016
*czas dostawy na zapytanie
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
30101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia WI 45TU
Opis
Typ-nr
Numer
Ilości
artykułu
przykładowe
Sztuk
Cena
Pompa ciepła
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
SYL 250
AF 40
352260
351900
PSW 200
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
CTHK 636
PSW 500
DDV 40
VTB 25
WWM 32
MMH 32
MMB 32
339830
363610
336180
335910
322140
322150
322160
322170
339210
367720
339870
367800
367790
367780
UPE 70-32
362800
UPE 80-32
362820
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
362520
362530
362540
362550
362560
SRX 080M
SRX 120M
SRX 140M
SRX 180M
359080
359090
359100
359110
WWSP 556
FLH 25M
FLH 60
FLHU 70
FLH 90
SVK 852
SA 1
WWSP 540
SOL
370080
349430
338060
338070
366130
326660
324990
PWD 900
362860
WWM 32
367800
WPG 32
356040
DZU 35 S
367230
DFS 32-70
NWPM
EWPM
LWPM 410
FG 3115
NTC-10M
369980
356960
356970
339410
336620
363600
PKS 14 Econ
PKS 25 Econ
DWU 40
362930
362940
347770
WPM Econ PK
360000
Akcesoria hydrauliczne
Podstawa zbiornika buforowego 200 l*
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Grzałka zanurzeniowa 7,5 kW; ~400 V
Grzałka 9,0 kW CTHK 636
Uniwersalny zbiornik buforowy 500 l*
Podwójny rozdzielacz bezciśnieniowy
Belka rozdzielacza
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Moduł mieszanego obiegu grzewczego
Moduł mieszalnika do systemów biwalentnych
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Konwektor wentylatorowy, ogrzewanie, 1800 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe FLH 25M
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zbiornik solarny 500 l do pompy ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Mały grzejnik przepływowy pod stół 3,5kW
1
1
361090
Wyposażenie dodatkowe techniki regulacji
Przel. przeplywu
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Wyposażenie dodatkowe pasywnego chłodzenia
Pasywna stacja chłodzenia z modułem chłodzenia*
Pasywna stacja chłodzenia z regulatorem
Hydraulicze wyposażenie dla pasywnego chłodzenia*
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia*
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
30101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia WI 45TU
Opis
Typ-nr
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Nadzór punktu rosy*
Numer
Ilości
artykułu
przykładowe
RKS WPM
342220
RTK 601U
RTK 602U
TPW WPM
355610
355620
350970
SST 25
348430
SOLCU 1
356220
Sztuk
Cena
Akcesoria dodatkowe termiki słonecznej
Stacja solarna ciepłej wody
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
