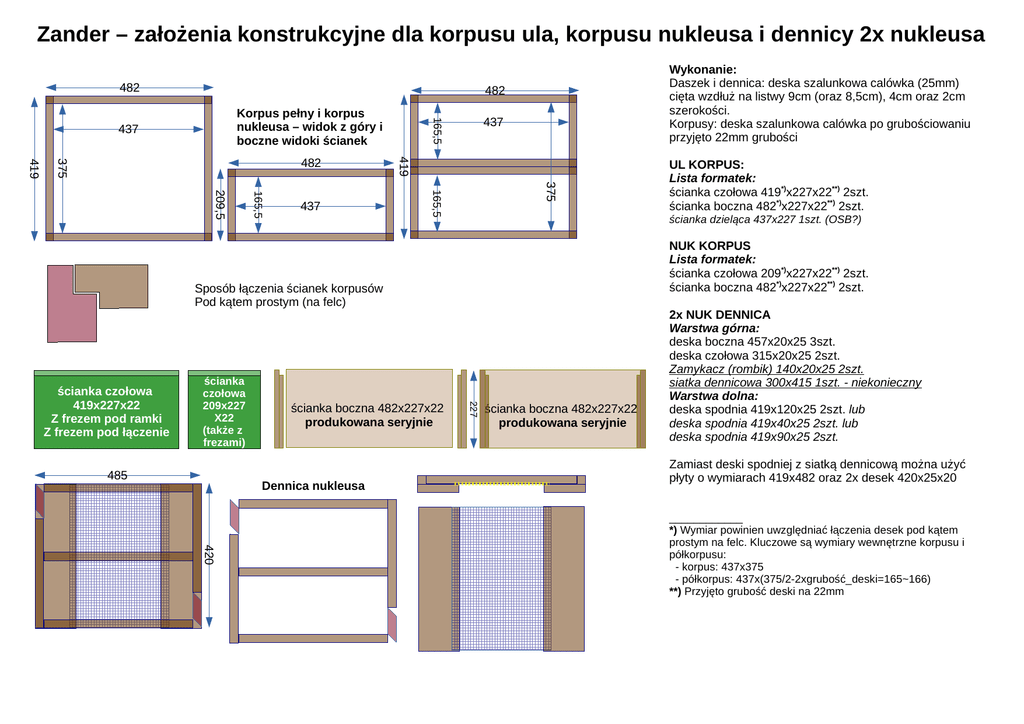

Zander – założenia konstrukcyjne dla korpusu ula, korpusu nukleusa i dennicy 2x nukleusa
482
Wykonanie:
Daszek i dennica: deska szalunkowa calówka (25mm)
cięta wzdłuż na listwy 9cm (oraz 8,5cm), 4cm oraz 2cm
szerokości.
Korpusy: deska szalunkowa calówka po grubościowaniu
przyjęto 22mm grubości
482
375
165,5
165,5
209,5
437
419
375
419
482
437
165,5
Korpus pełny i korpus
nukleusa – widok z góry i
boczne widoki ścianek
437
ścianka dzieląca 437x227 1szt. (OSB?)
NUK KORPUS
Lista formatek:
ścianka czołowa 209*)x227x22**) 2szt.
ścianka boczna 482*)x227x22**) 2szt.
Sposób łączenia ścianek korpusów
Pod kątem prostym (na felc)
ścianka
czołowa
209x227
X22
(także z
frezami)
485
ścianka boczna 482x227x22
produkowana seryjnie
Dennica nukleusa
227
ścianka czołowa
419x227x22
Z frezem pod ramki
Z frezem pod łączenie
UL KORPUS:
Lista formatek:
ścianka czołowa 419*)x227x22**) 2szt.
ścianka boczna 482*)x227x22**) 2szt.
ścianka boczna 482x227x22
produkowana seryjnie
2x NUK DENNICA
Warstwa górna:
deska boczna 457x20x25 3szt.
deska czołowa 315x20x25 2szt.
Zamykacz (rombik) 140x20x25 2szt.
siatka dennicowa 300x415 1szt. - niekonieczny
Warstwa dolna:
deska spodnia 419x120x25 2szt. lub
deska spodnia 419x40x25 2szt. lub
deska spodnia 419x90x25 2szt.
Zamiast deski spodniej z siatką dennicową można użyć
płyty o wymiarach 419x482 oraz 2x desek 420x25x20
420
____________
*) Wymiar powinien uwzględniać łączenia desek pod kątem
prostym na felc. Kluczowe są wymiary wewnętrzne korpusu i
półkorpusu:
- korpus: 437x375
- półkorpus: 437x(375/2-2xgrubość_deski=165~166)
**) Przyjęto grubość deski na 22mm
