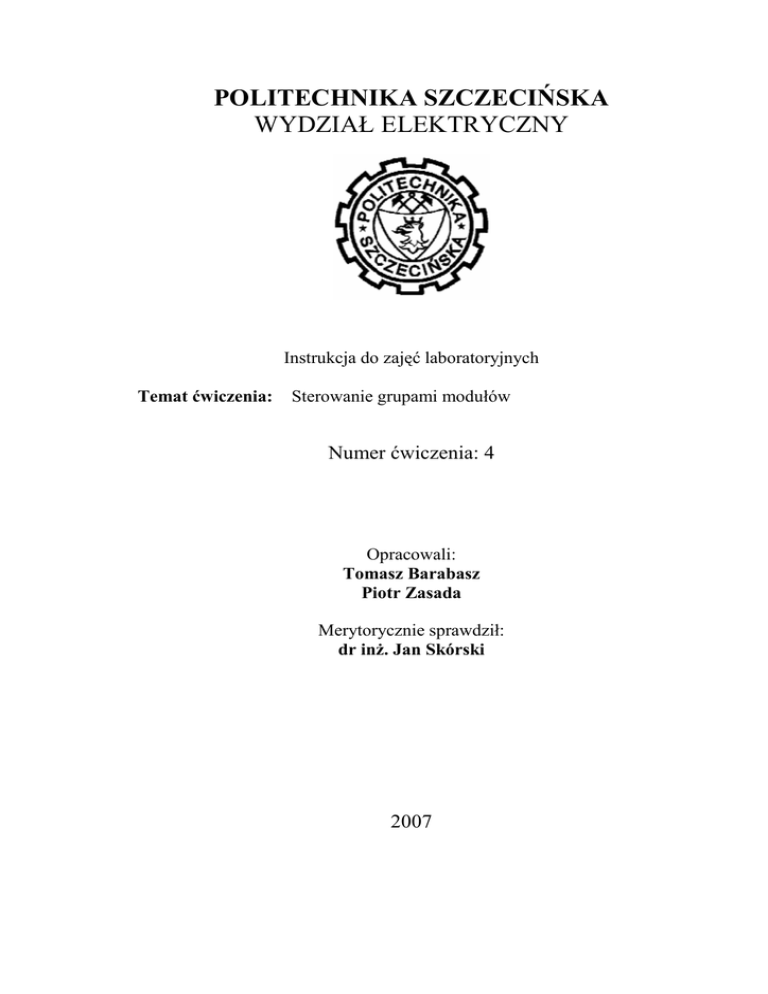

POLITECHNIKA SZCZECIŃSKA
WYDZIAŁ ELEKTRYCZNY
Instrukcja do zajęć laboratoryjnych
Temat ćwiczenia:
Sterowanie grupami modułów
Numer ćwiczenia: 4
Opracowali:
Tomasz Barabasz
Piotr Zasada
Merytorycznie sprawdził:
dr inŜ. Jan Skórski
2007
Spis treści:
Wstęp teoretyczny do ćwiczenia ....................................................... 3
Treść ćwiczenia ................................................................................. 3
Schemat połączeń .............................................................................. 6
Listing programu ............................................................................... 6
Wstęp teoretyczny do ćwiczenia
Grupowanie modułów polega na przypisaniu kilku modułów do jednej grupy. Rozkaz
wydany do tej grupy jest realizowany w kaŜdym module przynaleŜącym do tej grupy.
Na przykład moduły znajdujące się na tym samym piętrze naleŜą do jednej grupy.
Wówczas sterowanie tymi modułami moŜe być grupowe. JeŜeli wyda się rozkaz
wyłączenia wyjść naleŜących do grupy to wyjścia wszystkich modułów przynaleŜących
do danej grupy zostaną wyłączone. KaŜdy moduł moŜe naleŜeć do 12 grup. Grupy wybiera
się we Właściwościach modułu w oknie Membersship of groups.
Treść ćwiczenia
Moduły naleŜy pogrupować w trzy grupy. Numery grup do jakich naleŜą moduły
są przedstawione w tabeli 1..
Tabela 1. Przypisanie modułów do grup
Źródło: Opracowanie własne
Nazwa
Numery grupy
modułu
10
20
30
LCN-UPP-R2U
naleŜy
naleŜy
nie naleŜy
LCN-UPP-FI1
naleŜy
naleŜy
naleŜy
LCN-SH
nie naleŜy
naleŜy
naleŜy
Rysunek 1. Plan grupy dla prawidłowo przydzielonych modułów do grup
Źródło: Opracowanie własne na podstawie dokumentacji elektronicznej LCN-PRO
Następnie trzeba odpowiednio zaprogramować przyciski pilota (Rysunek 2.):
Krótkie naciśnięcie przycisku 1 na pilocie (w tablicy A przycisk 1) ma powodować
wyłączenie całego oświetlenia. (wydanie rozkazu do grupy 20)
Krótkie naciśnięcie przycisku 2 na pilocie (w tablicy A przycisk 2) ma powodować
włączenie całego oświetlenia. (wydanie rozkazu do grupy 20)
Przycisk 3 naleŜy zaprogramować tak aby regulował natęŜeniem oświetlenia
na wyjściu 1 modułów naleŜących do grupy 30. Czyli modułów LCN-FI, LCN-SH.
Długie naciśnięcie ma powodować rozjaśnianie oświetlenia z rampą czasową
5 sekund, (Puść) puszczenie przycisku ma zatrzymać rampę, Krótkie naciśniecie
ma odpowiadać za wyłączenie oświetlenie.
Przycisk 4 ma powodować zmianę aktualnego stanu wyjścia pierwszego w grupie
10. JeŜeli wyjście pierwsze modułów z grupy 10 było włączone ma zostać
wyłączone i na odwrót.
Rysunek 2. Opis przycisków pilota
Źródło: Opracowanie własne na podstawie dokumentacji technicznej systemu LCN
Schemat połączeń
PE D N L
T
I
IR
LCN-RR
odbiornik
zdalnego
sterowania
1
LCN-FI1
2
LCN-UPP
T
I
1
2
LCN-UPP
T
I
P
LCN-R2U
1
2
LCN-SH
Rysunek 3. Schemat połączeń dla Ćwiczenia 4
Źródło: Opracowanie własne
Listing programu
Kod źródłowy do ćwiczenia numer 4
segment: 0
Nazwa: LCN-UPP-FI1
ID: 5
Komentarz:
T - port: LCN-T8/-TU4x standard keyboard
I - port: IR-Zdalne sterowanie (Tabela A/B)
P - port:
Output ports:
WYJŚCIE 1: Podwójny wyłącznik
WYJŚCIE 2: Podwójny wyłącznik
Membership of groups:
1:10
2:20
3:30
7:
8:
9:
4:
5:
6:
10:
11:
12:
Tabela przycisków A:
Przycisk 1
Cel 1 -> S0, G20 nieznany
Krótko: O1: OFF, ramp: 0.00 sec.
Długo: Niezaprogramowany
Puść: Niezaprogramowany
Przycisk 2
Cel 1: -> S0, G20 nieznany
Krótko: O1: ON, ramp: 0.00 sec.
Długo: Niezaprogramowany
Puść: Niezaprogramowany
Przycisk 3
Cel 1: -> S0, G30 nieznany
Krótko: O1: OFF, ramp: 0.00 sec.
Długo: O1: ON, ramp: 5.00
Puść: O1: Ramp stop
Przycisk 4
Cel 1 -> S0,G10 nieznany
Krótko: O1: Toggle, ramp: 0:00 sec.
Długo: Niezaprogramowany
Puść: Niezaprogramowany
segment: 0
Nazwa: LCN-UPP-R2U
ID: 10
Komentarz:
T - port: LCN-T8/-TU4x standard keyboard
I - port: Bez czujnika
P - port:
Output ports:
WYJŚCIE 1: Podwójny wyłącznik (przy 15%)
WYJŚCIE 2: Podwójny wyłącznik (przy 15%)
Membership of groups:
1:10
2:20
3:
4:
5:
6:
7:
8:
9:
10:
11:
12:
segment: 0
Nazwa: LCN- SH
ID: 15
Komentarz:
T - port: LCN-T8/-TU4x standard keyboard
I - port: Bez czujnika
P - port:
Output ports:
WYJŚCIE 1: Podwójny ściemniacz
WYJŚCIE 2: Podwójny ściemniacz
Membership of groups:
1:20
2:30
3:
4:
5:
6:
7:
8:
9:
10:
11:
12:
Źródło: Opracowanie własne
Wyjaśnienia do listingu programu:
Wszystkie grupy są sterowane z modułu LCN-FI1. Dlatego programując przyciski w tym
module naleŜy wybrać odpowiednie grupy, do których rozkaz ma być wydany. Klikając
na nie zaprogramowany przycisk pojawi się okno naleŜy wówczas wybrać odpowiednią
grupę, do której ma być skierowany rozkaz (Rysunek 4.).
Rysunek 4. Wybór grupy
Źródło: Opracowanie własne
Rysunek 5. Tabela A -> przycisk 1 -> Cel 1 -> Krótko -> Wyjście
Źródło: Opracowanie własne
Rysunek 6. Tabela A -> przycisk 2 -> Cel 1 ->Krótko -> Wyjście
Źródło: Opracowanie własne
Rysunek 7. Tabela A -> przycisk 3 -> Cel 1 ->Krótko -> Wyjście
Źródło: Opracowanie własne
Rysunek 8. Tabela B -> przycisk 3 -> Cel 1 ->Długo -> Wyjście
Źródło: Opracowanie własne
Rysunek 9. Tabela B -> przycisk 1 -> Cel 1 ->Puść -> Wyjście
Źródło: Opracowanie własne
Rysunek 10. Tabela A -> przycisk 4 -> Cel 1 ->Krótko -> Wyjście
Źródło: Opracowanie własne
