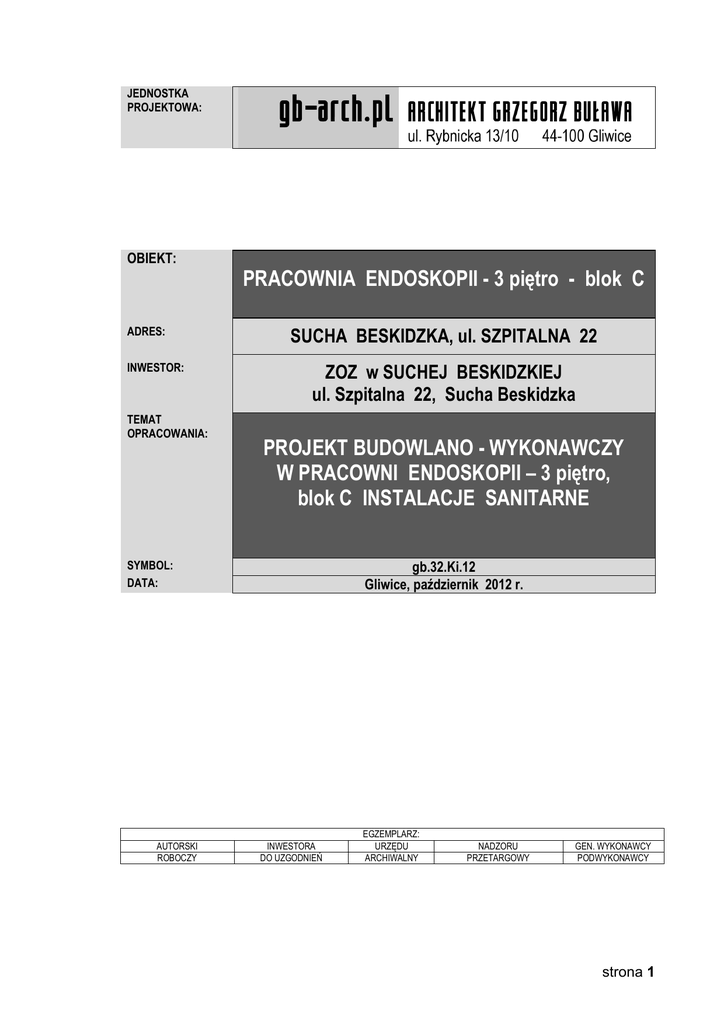

PBW-OPIS TECHN.-IS-Sucha

JEDNOSTKA
PROJEKTOWA:
OBIEKT:
ADRES:
INWESTOR:
TEMAT
OPRACOWANIA:
PRACOWNIA ENDOSKOPII - 3 piętro - blok C
SUCHA BESKIDZKA, ul. SZPITALNA 22
ZOZ w SUCHEJ BESKIDZKIEJ
ul. Szpitalna 22, Sucha Beskidzka
PROJEKT BUDOWLANO - WYKONAWCZY
W PRACOWNI ENDOSKOPII – 3 piętro,
blok C INSTALACJE SANITARNE
SYMBOL:
DATA:
AUTORSKI
ROBOCZY
gb.32.Ki.12
Gliwice, październik 2012 r.
INWESTORA
DO UZGODNIEŃ
EGZEMPLARZ:
URZĘDU
ARCHIWALNY
NADZORU
PRZETARGOWY
GEN. WYKONAWCY
PODWYKONAWCY
strona 1
AUTORZY PROJEKTU
temat/obiekt/część
PROJEKT BUDOWLANO-WYKONAWCZY PRACOWNI ENDOSKOPII
– 3 piętro blok C
w SUCHA BESKIDZKA, ul. Szpitalna 22
Inwestor
ZOZ w SUCHEJ BESKIDZKIEJ ul. Szpitalna 22, Sucha Beskidzka
Rodzaj opracowania
PROJEKT BUDOWLANO – WYKONAWCZY
INSTALACJI SANITARNYCH
branża
faza:
data:
PROJEKT PODSTAWOWY
autor/ projektant/ opracował
Październik 2012
podpis
SANITARNA
Projektował
Sprawdził:
mgr inż Danuta Oktawiec
nr upr. bud. : 805 / 88
mgr inż. Małgorzata Puc
nr upr. bud.: SKL/0761/PWOS/05
strona 2
OŚWIADCZENIE
Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. 207 z
2003 r. poz. 2016 z późniejszymi zmianami) oświadczam, że część instalacyjna
PROJEKTU BUDOWLANO - WYKONAWCZEGO
w Pracowni Endoskopii w bloku
C, na 3 piętrem jest kompletna, została sporządzona zgodnie z obowiązującymi
przepisami, zasadami wiedzy technicznej i technologicznej.
Jestem wpisany na listę członków właściwej izby, opłaciłem składki i posiadam
stosowną aktualną polisę OC.
mgr inż Danuta Oktawiec
nr upr. bud. : 805 / 88
mgr inż. Małgorzata Puc
nr upr. bud.: SKL/0761/PWOS/05
strona 3
SPIS RYSUNKÓW
PBW -01 IS
Rzut
INSTALACJA WODY ZIMNEJ i CIEPŁEJ
skala 1:75
PBW -02 IS
Rozwinięcie
INSTALACJI WODY ZIMNEJ I CIEPŁEJ
skala 1:100
PBW -03 IS
Rzut
INSTALACJA KANALIZACJI SANITARNEJ
skala 1:75
PBW -04 IS
Rozwinięcie-
INSTALACJI KANALIZACJI SANITARNEJ
skala 1:100
PBW -05 IS
Rzut
INSTALACJA C.O.
skala 1:75
PBW -06 IS
Rozwinięcie
INSTALACJI C.O.
skala 1:100
strona 4
ZAWARTOŚĆ OPRACOWANIA
I. OPIS TECHNICZNY
1. Podstawa opracowania
5
2. Przedmiot i zakres opracowania
6
3. Instalacja wodociągowa
7
4. Instalacja wody ciepłej
8
5. Instalacja kanalizacji sanitarnej
9
6. Instalacja centralnego ogrzewania
10
7. Wykonawstwo, próby, odbiory
19
8. Wytyczne branżowe
19
9. Informacja BiOZ
21
II. ZAŁĄCZNIKI
III. RYSUNKI
strona 5
I. OPIS TECHNICZNY
1. Podstawa opracowania
Podstawą opracowania projektu są:
- zlecenie na wykonanie projektu budowlano - wykonawczego
- projekt architektoniczno – budowlany przebudowy lokalu
- program do obliczanie instalacji c.o. Instal-therm
- obowiązujące przepisy oraz normy z zakresu projektowania i wykonawstwa instalacji
wody zimnej, ciepłej, kanalizacji sanitarnej, oraz centralnego ogrzewania
- literatura i materiały firmowe z zakresu instalacji sanitarnych.
Dziennik Ustaw z 2002 r.
Nr 75, poz. 690
Rozporządzenie Ministra Infrastruktury w sprawie
warunków technicznych, jakim powinny posiadać
budynki usytuowanie z późniejszymi zmianami.
Dziennik Ustaw z 1998 r.
Nr 66, poz. 436
Rozporządzenie Ministra Ochrony Środowiska,
Zasobów Naturalnych i Leśnictwa w sprawie
dopuszczalnych poziomów hałasu w środowisku.
Dz. U. z dnia 10 lipca 2003 r.
ROZPORZĄDZENIE
MINISTRA
INFRASTRUKTURY z dnia 3 lipca 2003 r. w
sprawie szczegółowego zakresu i formy projektu
budowlanego
PN-EN ISO 6946
Opór cieplny i współczynnik przenikania ciepła.
PN-92/B-01706
Instalacje wodociągowe. Wymagania w
projektowaniu
PN-B-01706:1992/Az1:1999
Instalacje
wodociągowe.
projektowaniu. Zmiana Az1
Wymagania
w
PN-71/B-10420
Urządzenia ciepłej wody użytkowej. Wymagania i
badania przy odbiorze
PN-81/b-10700.02
Instalacje
wewnętrzne
wodociągowe
i
kanalizacyjne. Wymagania i badania przy odbiorze.
Przewody wody zimnej i ciepłej z polichlorku
winylu) i polietylenu
Instalacje
wewnętrzne
wodociągowe
i
kanalizacyjne. Wymagania i badania przy odbiorze.
Instalacje kanalizacyjne
PN-81/B-10700.04
Pr PN – EN ISO 6946
PN-91/B-02020
PN-94/B-03406
PN-82/B-02402
Obliczanie
zapotrzebowania
na
ciepło
pomieszczeń w budynkach
Ochrona cieplna budynków
Obliczanie
zapotrzebowania
na
ciepło
pomieszczeń w budynkach
Temperatura ogrzewanych pomieszczeń
w
budynkach
PN-82/B-02403
Temperatury obliczeniowe zewnętrzne
strona 6
2. Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt budowlano-wykonawczy (PBW) instalacji wody
zimnej, ciepłej, kanalizacji sanitarnej, oraz centralnego ogrzewania w budynku Szpitala
ZOZ w Suchej Beskidzkiej, przy ul. Szpitalnej nr 22 – w Pracowni Endoskopii w bloku C,
na 3 piętrze.
Budynek szpitala jest całkowicie podpiwniczony, 4 kondygnacyjny, na każdej kondygnacji
znajdują się gabinety lekarskie, sale chorych i zaplecze sanitarno-socjalne. Wejście do
budynku jest od ul. Szpitalnej
W budynku poprowadzona jest instalacja wodno – kanalizacyjna, hydrantowa,
elektryczna, ogrzewanie z sieci miejskiej. Istniejące instalacje zostaną zdemontowane i
wykonane zostaną nowe.
Instalacja wody zimnej, ciepłej i centralnego ogrzewania rozprowadzana będzie w
warstwach podłogi.
Instalacja zimnej i ciepłej wody jest wykonana z rur PP, instalacja c.o. – rur PE.
Przewody kanalizacji sanitarnej prowadzone są pod posadzką parteru.
W obiekcie, w zależności od przeznaczenia pomieszczenia, wymagań użytkownika i
wymagań higieniczno-sanitarnych, przewiduje się:
podłączenie urządzeń w pomieszczeniach socjalno-higienicznych do nowej
instalacji wody zimnej i kanalizacji sanitarnej
wykonanie nowej instalacji hydrantowej
wykonanie instalacji centralnego ogrzewania podłączonej do istniejących pionów
Projektowana instalacja centralnego ogrzewania będzie współdziałać z instalacją
wentylacyjną i klimatyzacyjną ujętą odrębnym opracowaniem.
W zakresie niniejszego projektu nie objęto:
- przebić w stropach,
- instrukcji obsługi i eksploatacji projektowanych instalacji i zastosowanych
urządzeń.
Budynek szpitala został poddany termomodernizacji. Współczynniki przenikania ciepła U
zostały przyjęte zgodnie z obowiązującymi przepisami.
Niezbędne do wykonania projektu obliczenia znajdują się w egzemplarzu archiwalnym.
3. PROJEKTOWANA INSTALACJA WODY ZIMNEJ i CIEPŁEJ
3.1. Założenia
Istniejąca w budynku instalacja wodociągowa zasilana jest z sieci miejskiej.
Właściciel budynku ma częściową dokumentację z istniejącymi instalacjami..
Instalacja wodociągowa wody bytowej będzie zasilana w wodę z istniejących pionów
wody zlokalizowanych na poziomie 3 piętra, w szachtach instalacyjnych, jak pokazano na
rzucie.
Woda doprowadzana jest do punktów czerpalnych w podłodze lub w ścianie
pomieszczeń.
Ciepła woda użytkowa będzie przygotowywana w pojemnościowych podgrzewaczach
elektrycznych, zlokalizowanych pod zlewami lub umywalkami. Zaprojektowano typowe
podgrzewacze podumywalkowe. Zasilanie punktów czerpalnych w ciepłą wodę poprzez
rozprowadzenie poziome przewodów.
strona 7
Wyposażenie instalacji wodociągowej
Instalacja wodociągowa zostanie wyposażona w następującą armaturą:
• zawory odcinające podtynkowe przy płuczkach zbiornikowych,
• baterie czerpalne bezdotykowe (sterowane elektronicznie)
diagnostyczno-zabiegowych,
• baterie czerpalne natrysku z mieszaczem termostatycznym,
• baterie czerpalne stojące umywalek i zlewozmywaków.
w
gabinetach
Instalacja hydrantowa
Istniejąca instalacja ppoż. będzie obejmowała swym zakresem projektowany oddział
endoskopii.
3.2. Zapotrzebowania wody
Woda w sieci przeznaczona jest na cele bytowo – gospodarcze i higieniczne.
L.p.
1.
2.
3.
4.
5.
Wyszczególnienie
Umywalki
Zlew
Zlewozmywak
WC
Prysznic
Ilość
Normatywny
wypływ Obliczeniowy wypływ
element. wody zimnej qz / l/s /
wody n x qn / l/s /
14
1
12
2
1
RAZEM:
0,07
0,07
0,07
0,13
0,15
0,98
0,07
0,84
0,26
0,15
2,30
Normatywny wypływ wody zimnej i cieplej z punktów czerpalnych na cele bytowo gospodarcze wynosi:
qn = 2,30 dm3 / s
∑
Zapotrzebowanie wody zimnej w budynkach niemieszkalnych na podstawie wzoru z
PN - 92 / B – 01706 wynosi :
q = 1,7 x ( qn )0.21 - 0,7 dm3 / s
qn = 2,30 dm3 / s
q = 1,7 x ( 2,30 )0.45 - 0,7 dm3 / s = 1,32 dm3 / s
Zapotrzebowanie wody zimnej i ciepłej na cele bytowo – gospodarcze dla Pracowni
Endoskopii wynosi : q = 1,32 dm3 / s
Istniejąca instalacja wody zimnej pokryje zapotrzebowanie projektowanej części budynku.
3.3. Instalacja wody ciepłej
W budynku, brak centralnej instalacji ciepłej wody użytkowej. Zgodnie z ustaleniem z
Inwestorem, c.w.u. będzie przygotowywana w podgrzewaczach elektrycznych
Do przygotowania ciepłej wody użytkowej zastosowano elektryczne podgrzewacze wody,
umieszczone pod umywalkami, przeznaczony do odbioru 1 lub 2 punktów wodnych, o
mocy 2,2 kW, w pomieszczeniu gospodarczym i w łazience zastosowano zbiornikowe
podgrzewacze elektryczne nadumywalkowe.
Lokal ma przyznaną dostateczna ilość energii, która umożliwia podłączenie elektrycznych
podgrzewaczy do wody.
W pomieszczeniach zastosowano następujące podgrzewacze elektryczne, zbiornikowe,
strona 8
Nazwa
pomieszczenia
Zastosowane
podgrzewacze
zbiornikowe
PE – 10 l.
PE – 10 l.
PE – 10 l.
L.p.
Nr
pomieszczenia
1.
2.
3.
3.01
3.02
3.03
Gastroskopia
Pokój przygotowań
Jadalnia
4.
3.04
Łazienka
PE – 80 l.
5.
3.06
Przedsionek
PE – 5 l.
6.
3.08
Pom. gosp.
PE – 30 l.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
3.09
3.12
3.13
3.14
3.15
3.16
3.17
3.18
3.19
3.20
3.21
Gab. lekarski
Bronchoskopia
Myjnia
Pokój przygotowań
Pokój wybudzeń
Pokój przygotowań
Łazienka
Mycie
Endoskopia
Myjnia
Myjnia
PE – 5 l.
PE – 10 l.
PE – 10 l.
PE – 10 l.
PE – 10 l.
PE – 10 l.
PE – 5 l.
PE – 10 l.
PE – 10 l.
PE – 10 l.
PE – 10 l.
Dane
Napięcie 230V
Moc
2,2 kW
Napięcie 230V
Moc
1,5 kW
Moc
2,2 kW
Napięcie 230V
Moc
1,5 kW
Napięcie 230V
Moc
2,2 kW
3.4. Opis wykonania instalacji wody zimnej i ciepłej
Instalacja wodociągowa wody zimnej zostanie wykonana z rur polipropylenowych PP-R
typ 3 PN10.
Instalacja ciepłej wody użytkowej zostanie wykonana z rur polipropylenowych PP-R typ 3
PN20 z przekładką aluminiową (typ Stabi).
Instalacja wody zimnej zostanie zabezpieczona przed roszeniem otuliną z pianki
polietylenowej o grubości 6mm dla mniejszych średnic i 9mm dla średnic większych (od
50).
Instalacja wody ciepłej wody użytkowej zostanie zabezpieczona przed nadmiernym
wychłodzeniem otuliną z pianki polietylenowej o grubości 20mm.
Zabudowywane rurociągi oraz armatura muszą być dopuszczone do powszechnego
stosowania w budownictwie na terenie Polski(posiadać deklarację zgodności z PN,
Aprobatę Techniczną ewentualnie dopuszczenie do jednostkowego stosowania)oraz
muszą posiadać dopuszczenie Państwowego Zakładu Higieny do kontaktu z wodą pitną.
Wewnętrzna instalacja wodociągowa zostanie poprowadzona po wewnętrznych ścianach
obiektu i w bruzdach ściennych oraz w podłodze projektowanych i istniejących
pomieszczeń.
Przewody poziome będą mocowane z wykorzystaniem podpór stałych i ruchomych.
Przewody podejść będą dodatkowo mocowane przy punktach poboru wody.
Przewody instalacji powinny być układane w odległości od ściany, stropu albo podłogi
wynoszącej co najmniej:
• dla przewodów średnicy 25mm –3 cm
• dla przewodów średnicy 32-50mm – 5 cm
Przewody prowadzone obok siebie powinny być ułożone równolegle.
Przewody pionowe należy prowadzić tak, aby odchylenie od pionu nie przekroczyło 1 cm
na kondygnację.
Przewody należy prowadzić tak, aby były zabezpieczone przed dewastacją i
uszkodzeniem.
Przewody instalacji wody zimnej należy prowadzić poniżej przewodów instalacji wody
ciepłej, instalacji ogrzewczej i przewodów gazowych.
Nie wolno prowadzić przewodów wodociągowych powyżej instalacji elektrycznej.
strona 9
Minimalna podległość przewodów wodociągowych od przewodów elektrycznych powinna
wynosić 0,1m.
Maksymalny odstęp między podporami przewodów z PP-R w instalacjach wodociągowych
Materiał
Lp.
rury
1
2
3
4
PP-R
Średnica
nominalna
rury
Φ (DN)16
Φ (DN)20
Φ (DN)25
Φ (DN)32
Przewód montowany w instalacji
wody zimnej
wody ciepłej
pionowo [m] inaczej [m]
pionowo [m]
inaczej [m]
0,9
0,7
0,8
0,6
1,0
0,8
0,8
0,6
1,1
0,8
0,9
0,7
1,3
1,0
1,1
0,8
Przy przejściu rury przez posadzkę należy stosować przepust w tulei ochronnej. Tuleja
ochronna powinna być w sposób trwały osadzona w przegrodzie budowlanej.
Tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy
zewnętrznej przewodu :
• co najmniej o 2 cm, przy przejściu przez przegrodę pionową,
• co najmniej o 1 cm, przy przejściu przez strop.
Tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o ok. 2 cm z każdej
strony, a przy przejściu przez strop powinna wystawać ok. 2 cm powyżej posadzki i ok. 1
cm poniżej tynku w stropie. Przejście przez przegrodę (strop) wykonane dla otworu
powyżej 4 cm należy wykonać jako ogniochronne.
Tuleje ochronne należy wykonać z rur z tworzyw sztucznych.
Przestrzeń między rurą ochronna a przewodową należy wypełnić materiałem trwale
plastycznym nie działającym korozyjnie na rurę i umożliwiającym jej przemieszczanie się.
W tulei nie można wykonywać żadnego połączenia.
Przed zainstalowaniem armatury należy zdjąć wszystkie ochronne zaślepienia i oczyścić z
ewentualnych zanieczyszczeń.
Instalację należy wykonać zgodnie z wytycznymi montażowymi podanymi przez
producenta rurociągów. Wysokość ustawienia armatury zaworu czerpalnego ze złączką
do węża 80 cm powyżej poziomu posadzki w budynku.
3.5. Warunki techniczne wykonania
Instalacje należy wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru
instalacji wodociągowych”- zeszyt nr 7 Cobrti Instal.
Instalację wody należy oznaczyć barwami (pierścień barwny na otulinie termicznej w
odległościach co 3m).
Po wykonaniu próby hydraulicznej instalacji wody bytowej oraz dezynfekcji i wypłukaniu
instalacji próbki wody należy poddać badaniu pod kątem bakteriologicznym i fiz-chem.
Przejęcie do eksploatacji musi być poprzedzone uzyskaniem pozytywnej oceny
przydatności wody do picia (zgodne z wytycznymi Dyrektywy Europejskiej).
Przed wykonaniem otuliny termicznej należy przeprowadzić próbę szczelności instalacji
wodociągowych oraz dokonać odbioru częściowego.
Wyroby zastosowane do wykonania instalacji wodociągowej wody do zmywania muszą
być dopuszczone do obrotu i powszechnego stosowania w budownictwie.
Próbę szczelności należy wykonać zgodnie z wymaganiami zawartymi w „Warunkach
technicznych wykonania i odbioru rurociągów z tworzyw sztucznych” Przed próbą należy
napełnić instalację wodą oraz dokładnie odpowietrzyć.
strona 10
3.6.
Próba szczelności instalacji
Badanie szczelności należy przeprowadzić po sprawdzeniu poprawności montażu
armatury
i działania armatury odcinającej, natomiast przed wykonaniem izolacji
termicznej.
Badanie szczelności powinno być przeprowadzone wodą.
Podczas badania szczelności zabrania się nawet krótkotrwałego podnoszenia ciśnienia
ponad wartość ciśnienia próbnego.
Po napełnieniu instalacji wodą należy dokonać starannego przeglądu instalacji w celu
sprawdzenia czy nie występują przecieki wody lub roszenie.
Próba szczelności
Do instalacji należy podłączyć ręczną pompę do badania szczelności. Pompa powinna
być wyposażona w zbiornik wody, zawory odcinające, zawór zwrotny i spustowy.
Podczas badania powinien być używany cechowany manometr tarczowy (średnica tarczy
min 150mm) o zakresie o 50% większym od ciśnienia próbnego i działce elementarnej:
0,1bara przy zakresie do 10 bar
0,2bara przy zakresie wyższym.
Badanie szczelności instalacji wodą można rozpocząć po okresie co najmniej jednej doby
od stwierdzenia jej gotowości do próby szczelności i nie wystąpienia w tym czasie
przecieków wody i roszenia.
Po stwierdzeniu gotowości zładu do podjęcia badania szczelności należy podnieść
ciśnienie w instalacji za pomocą pompy do badania szczelności, kontrolując jego ciśnienie
w najwyższym punkcie instalacji.
Wartość ciśnienia próbnego należy przyjmować w wysokości półtora krotnego ciśnienia
roboczego, lecz nie mniej niż 10barów a badane należy przeprowadzić zgodnie z
warunkami podanymi jak niżej.
Przebieg badania
Czas
Warunki uznania wyników za
Nazwa czynności
trwania pozytywne
Podniesienie ciśnienia w
Brak przecieków i roszenia,
szczególnie na połączeniach i
Spawane, lutowane, instalacji do wartości ciśnienia próbnego
dławicach
zaciskane,
kołnierzowe
j.w. ponadto manometr nie
Obserwacja instalacji
0,5h
wykaże spadku ciśnienia
Podniesienie ciśnienia w
Brak przecieków i roszenia,
instalacji do wartości szczególnie na połączeniach i
ciśnienia próbnego
dławicach
Gwintowane
j.w. ponadto ciśnienie na
Obserwacja instalacji
0,5h
manometrze
nie
spadnie
więcej niż 2%
Połączenia
przewodów
Co najmniej trzy godziny przed i podczas badania, temperatura otoczenia powinna być
taka sama (różnica temperatury nie powinna przekraczać +/-3K) i pogoda nie powinna
być słoneczna.
Po przeprowadzeniu badania szczelności wodą zimną, powinien być sporządzony
protokół badania określający ciśnienie próbne, przy którym było wykonywane badanie,
czy badanie przeprowadzono i zakończono z wynikiem pozytywnym, czy z negatywnym.
W protokole należy jednoznacznie zdefiniować tę część instalacji, która była objęta
badaniem.
strona 11
4. INSTALACJA KANALIZACJI SANITARNEJ
4.1.
Opis instalacji
Instalacja kanalizacyjna została zaprojektowana dla odprowadzenia ścieków bytowogospodarczych poprzez istniejące oraz projektowane piony kanalizacyjne (oznaczenie na
rysunkach „PK”) jak pokazano na rzutach budynku. Projektowane piony instalacji należy
wpiąć do najbliższego istniejącego pionu lub poziomu kanalizacji sanitarnej.
Na zakończeniu pionów zaprojektowano rurę wywiewną do wentylacji instalacji
kanalizacyjnej, którą należy wyprowadzić ponad dach.
Ścieki zostaną odprowadzone do istniejącej sieci kanalizacji sanitarnej poprzez istniejące
studzienki zlokalizowane obok projektowanego budynku na terenie szpitala. Włączenie do
sieci zewn. kanalizacji nie jest objęte zakresem niniejszego opracowania, ścieki zostaną
odprowadzone poprzez istniejące przyłącze kanalizacji, które należy zinwentaryzować na
etapie budowy.
Instalację kanalizacji zaprojektowano z rur PVC. Rury należy prowadzić w bruzdach
ściennych w wolnych przestrzeniach pod stropem oraz pod posadzką.
Przewiduje się odbiór ścieków z następujących przyborów sanitarnych:
• proj. umywalki
• proj. miski ustępowe
• proj. zlewozmywaki
• proj. natrysk
Normatywny odpływ jednostkowy wg PN-EN 12056-2 :
• umywalek.................................................................0,5dm3/s.
• zlewozmywaków ........ ............................................0,8dm3/s
• ustępów spłukiwanych ze zbiornikiem 9dm3..........2,5dm3/s
• natrysków ………..................................................0,6dm3/s
Korzystając z wzoru zawartego w pkt. 3.2.1. PN-92/B-01707 i współczynniku odpływu
charakterystycznego przyjętym na poziomie 0,7 wyznaczono odpływ obliczeniowy dla
projektowanego oddziału:
• ~1,0 dm3/s,
4.2.
Opis wykonania – instalacja kanalizacji sanitarnej
Przewody instalacji kanalizacji dla ścieków bytowych należy prowadzić po powierzchniach
wewnętrznych ścian budynku.
Przewody prowadzone w pomieszczeniach o temperaturze poniżej 273K należy wykonać
z izolacją cieplną.
Pion na całej wysokości (odpływu ścieków) powinien mieć jedną średnicę.
Podejścia i przewody odpływowe powinny być prowadzone ze spadkami.
Spadek podejścia nie powinien być mniejszy niż 2%.
Przewody rur kielichowych muszą mieć kielichy ułożone przeciwnie do kierunku
przepływu ścieków.
Przewody prowadzone po ścianach należy mocować za pomocą uchwytów
lub
wsporników albo wieszaków z elastycznymi przekładkami.
Rozstaw podpór dla przewodów poziomych powinien wynosić dla rur z PVC do 1,25m i
dla pozostałych materiałów do 2,0m.
Piony wykonane z PVC powinny mieć podpory stałe nie rzadziej niż co drugą
kondygnację budynku. Uchwyty pionów powinny mocować rurę pod kielichem lub innego
rodzaju złączem.
Złącza przewodów powinny być wykonane zgodnie z instrukcją producentów.
Przewodów kanalizacyjnych nie należy prowadzić nad przewodami instalacji wody zimnej
i ciepłej, instalacji ogrzewania, instalacji gazowej oraz przewodami instalacji elektrycznej.
strona 12
Minimalna odległość przewodu kanalizacyjnego z PVC od prowadzonych równolegle
przewodów instalacji wodociągowej wody zimnej i ciepłej oraz przewodów instalacji
ogrzewczej, powinna wynosić co najmniej 0,1m. Jeżeli dla przewodów konieczne jest
wymagane wykonanie izolacji termicznej odległość tę należy mierzyć od zewnętrznej
części płaszcza izolacji.
Przewody prowadzone w bruzdach powinny mieć odpowiednią wolną przestrzeń i
zabezpieczenie przed ocieraniem się przewodu o ścianę bruzdy (np. poprzez owinięcie
przewodu tekturą falistą).
Zakrycie bruzd powinno być wykonane po odbiorze częściowym i po przeprowadzeniu
próby szczelności.
Piony powinny być wyposażone w rewizje:
• na najniższej kondygnacji
• nad odsadzkami.
Przejścia przewodów przez ściany lub stropy wymagają zastosowania tulei ochronnych
wypełnionych materiałem uszczelniającym plastycznym o tej samej odporności ogniowej
co przegroda.
Średnica wewnętrzna tulei ochronnej powinna być większa o ok. 5cm od średnicy
zewnętrznej rury przewodowej.
Przejścia przez strop przewodów z PVC wymagają zastosowania tulei ochronnej
wystającej około 3 cm powyżej podłogi.
W tulei ochronnej nie powinno znajdować się żądne złącze przewodu.
Montaż przyborów sanitarnych
Przybory sanitarne mogą być mocowane bezpośrednio do przegrody budowlanej lub
prefabrykowanej ścianki instalacyjnej.
Przybory sanitarne powinny być mocowane do ścian i posadzki w sposób zapewniający
właściwe użytkowanie i łatwy demontaż. Konstrukcje wsporcze urządzeń sanitarnych
obciążone siłą statyczną równą 500N, przyłożoną w środku przedniej krawędzi obrzeża
przyboru w czasie 3 godzin, nie powinny się odkształcić w sposób widoczny.
Obmurowanie lub zabetonowanie przy posadzce obrzeży miski klozetowej lub bidetu jest
niedopuszczalne.
Miski ustępowe powinny być wyposażone w urządzenia spłukujące.
Wysokość ustawienia przyborów sanitarnych od podłogi do górnej krawędzi przyboru jest
następująca:
umywalka
0,75-0,80m
zlewozmywak
0,85-0,90m
miska ustępowa wisząca
0,40m
Przybory sanitarne powinny być zabezpieczone syfonem kanalizacyjnym przed
przedostawaniem się zanieczyszczonego powietrza do pomieszczeń. Minimalna
wysokość zamknięcia powinna wynosić 50mm.
Średnice podejść do pojedynczych przyborów sanitarnych należy przyjmować z rysunków
rozwinięć pionów.
Minimalne średnice pionów prowadzących ścieki szare wynosi DN70, prowadzonych
ścieki czarne wynosi DN100.
Piony wentylacyjne powinny być wentylowane poprzez wyprowadzenie pionu, co
najmniej 0,6m powyżej dachu.
Instalacja kanalizacji powinna być wykonana zgodnie z wymaganiami zawartymi w PN92/B-01707 oraz wymaganiami zawartymi w instrukcji montażu instalacji kanalizacyjnej z
PVC – producenta oraz warunkami technicznymi wykonania instalacji z tworzyw
sztucznych.
strona 13
5. INSTALACJA CENTRALNEGO OGRZEWANIA
5.1. Założenia do obliczeń
W remontowanym oddziale istnieje instalacja c.o., która zostanie zdemontowana i
wykonana od nowa.
Zaprojektowano Instalację c.o. na wodę o parametrach 80/60 0C, jako ogrzewanie
pompowe z rozdziałem dolnym w systemie dwururowym.
Po wykonaniu obliczeń strat ciepła budynku, dokonano doboru grzejników w
poszczególnych pomieszczeniach.
Przegrody modernizowanego budynku mają wartości współczynnika „U” zgodnie z
obowiązującymi normami.
Zaprojektowano instalację centralnego ogrzewania zasilaną z istniejących pionów.
Doprowadzenie ciepła do grzejników poprzez odejścia od pionów.
Instalacja ogrzewania budynku wykonana będzie z rur PE-X/AL/PEX.
Przyjęto do obliczeń parametry:
- Współczynniki przenikania ciepła U{W/(m2*K) zewnętrznych przegród budowlanych:
Zestawienie przegród o zdefiniowanej budowie
Typ
U
[W/(m²·K)]
SZ oc
SZ
0.3
Ściana zewn. ocieplona
Od1.1
OZ
1.6
Okno PCV z szybą zespoloną Ip
DZ
DZ
2.5
Drzwi zewn.
SD
SD
0.30
Stropodach ocieplony
StW
SW
1.65
Strop wewn.
SW-25
SW
1.35
Ściana wewn. gr 25 cm
Nazwa przegrody
Opis
- III strefa klimatyczna (temperatura obliczeniowa powietrza na zewnątrz budynków; 20CC) ~ Lokalizacja: wejście główne - od północy i wschodu
- Dane lokali
1.
Powierzchnia ogrzewalna
258
m²
2.
Kubatura pomieszczeń ogrzewanych
721
m³
3.
Strata ciepła – ogrzewanie grzejnikowe
18,8
kW
21,7
W/m2
2
4.
Wskaźnik ciepła na 1 m
5.
Wskaźnik na 1 m3
61
W/m3
6.
Pojemność instalacji
170
l
Obliczenia współczynników przenikania ciepła, oraz strat ciepła przez przenikanie i
wentylację dla poszczególnych przegród w pomieszczeniach, oraz regulację
hydrauliczną wykonano w całości na komputerze, przy pomocy programów OZC /
IN2CO, oraz Instal-therm. Wydruki wyników obliczeń załączono w egzemplarzu
archiwalnym.
strona 14
5.2.
Obliczenie zapotrzebowania ciepła
Temperaturę pomieszczeń ogrzewanych przyjęto zgodnie z obowiązującymi
normami, Do obliczenia zapotrzebowania ciepła pomieszczeń zastosowano program
komputerowy OZC. Wydruk znajduje się w egzemplarzu archiwalnym.
Rysunek rozwinięcia instalacji, dobór średnic i regulację instalacji wykonano w
programie Instal-therm.
5.3.
Opis wykonania – instalacja centralnego ogrzewania
Rurociągi
Rurociągi instalacji ogrzewczych wykonać z rur wielowarstwowych Pex-Al.-Pex lub
równoważnych technicznie o połączeniach na złączki zaprasowywane. Instalację należy
prowadzić w posadzce, pod stropem oraz w bruzdach ściennych.
Prowadzenie przewodów przedstawiono w części rysunkowej.
Odległości między podporami: do Dz 16
– 1,2 m
Dz 18-20
– 1,3 m
Dz 25
– 1,5 m
Dz 32
– 1,6 m
Grzejniki
Grzejniki należy montować wg miejsc pokazanych na rzutach.
Przy projektowanych grzejnikach zamontować wkładki termostatyczne oraz armaturę
połączeniową z nastawą wstępną i funkcjami napełniania i opróżniania.
Pod pionami zamontować zawory zaporowe.
Regulacja
Regulacja odbywać się będzie przy pomocy odpowiednio dobranych średnic przewodów i
nastaw wstępnych zaworów przy urządzeniach.
Do regulacji temperatury w pomieszczeniach wyposażonych w grzejniki przewidziano
zawory termostatyczne z nastawami wstępnymi.
Zabezpieczenie antykorozyjne
Rury wielowarstwowe i PP-R Stabi nie wymagają zabezpieczenia antykorozyjnego
Po wykonaniu instalację grzewczą poddać próbie hydraulicznej na ciśnienie 0,4 MPa, po
pozytywnych próbach hydraulicznych zaizolować otulinami:
dla DN 15 – 32
20 mm zasilenie i powrót
dla DN 40 – 50
30 mm zasilenie i 20 mm powrót
Roboty muszą być wykonywane przez wykwalifikowanych pracowników pod nadzorem
osób posiadających odpowiednie uprawnienia do kierowania robotami w odpowiedniej
specjalności i odebrane zgodnie z obowiązującymi warunkami technicznymi wykonania i
odbiory oraz ze sztuką budowlaną.
Podczas wykonawstwa stosować się do Warunków Technicznych Wykonania i Odbioru
Instalacji Ogrzewczych – Wymagania techniczne COBRTI INSTAL Zeszyt nr 6 z maja
2003r. oraz do Rozporządzenia Ministra Budownictwa w sprawie BHP przy wykonywaniu
robót budowlano- montażowych.
Instalacja grzewcza nie stwarza zagrożenia pożarowego, jest zaprojektowana wyłącznie z
materiałów niepalnych.
strona 15
ZESTAWIENIE STRAT CIEŁA I DOBÓR GRZEJNIKÓW
Numer
pomiesz.
θi
[°C]
Φdane
[W]
G
[kg/h]
301
24
653
28
301
24
653
301
24
321
θz
[°C]
θp
[°C]
Typ
grzejnika
Wielkość
grzejnika
L
[mm]
H
[mm]
D
[mm]
80 59.9 V&N COSMO higieniczne
20/600 720
720
600
80
28
80 59.9 V&N COSMO higieniczne
20/600 720
720
600
80
672
28.9
80 60.4 V&N COSMO higieniczne
20/600 720
720
600
80
20
182
7.8
80 60.6 V&N COSMO higieniczne
10/400 400
400
400
46
320
20
399
17.1
80 58.3 zaworowe
10V/600 720
720
600
46
302
20
662
28.4
80 58.4 V&N COSMO higieniczne
20/600 720
720
600
80
315
20
701
30.1
80 59.3 zaworowe
20V/600 720
720
600
80
315
20
701
30.1
80 59.3 zaworowe
20V/600 720
720
600
80
322
16
321
13.8
80 55.9 V&N COSMO zaworowe
11KV/600 400
400
600
61
306307
20
393
16.8
80 56.8 V&N COSMO zaworowe
11KV/600 520
520
600
61
310
20
1021
43.8
80 59.3 V&N COSMO zaworowe
21KV/600 800
800
600
80
309
24
543
23.3
80 59.9 zaworowe
20V/600 600
600
600
80
309
24
543
23.3
80 59.9 zaworowe
20V/600 600
600
600
80
311
20
1099
47.1
80 60.4 V&N COSMO zaworowe
21KV/600 800
800
600
80
303
20
768
33
80 56.4 V&N COSMO zaworowe
21KV/600 720
720
600
80
324
24
217
9.31
80 53.2 V&N COSMO zaworowe
11KV/600 400
400
600
61
304
24
476
20.4
80 59.4 V&N COSMO zaworowe
11KV/600 600
600
600
61
313
20
627
26.9
80 57.4 V&N COSMO higieniczne
10/600 1200
1200
600
46
314
24
353
15.1
80 56.6 V&N COSMO higieniczne
10/600 800
800
600
46
312
24
802
34.4
80 59.3 zaworowe
20V/600 920
920
600
80
312
24
802
34.4
80 59.3 zaworowe
20V/600 920
920
600
80
316
24
680
29.2
80
59 zaworowe
20V/600 800
800
600
80
316
24
680
29.2
80
59 zaworowe
20V/600 800
800
600
80
317
24
266
11.4
80 56.7 V&N COSMO zaworowe
11KV/600 400
400
600
61
319
24
681
29.2
80
59 zaworowe
20V/600 800
800
600
80
319
24
681
29.2
80
59 zaworowe
20V/600 800
800
600
80
319
24
681
29.2
80
59 zaworowe
20V/600 800
800
600
80
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
V&N COSMO higieniczne
strona 16
6. ZAŁOŻENIA BRANŻOWE
1)
2)
3)
4)
5)
6)
zamurować przewody w podłodze i w ścianie
wykonać przebicia przez ściany
zamontować przybory sanitarnej z armaturą w pomieszczeniach
demontaż istniejących urządzeń i przewodów
podłączyć elektryczne podgrzewacze wody
zamontować grzejniki
7.UWAGI KOŃCOWE
Wszystkie przyłącza do pionów kanalizacyjnych należy wykonać poprzez trójnik
450.
Połączenia i ułożenia rurociągów wykonywać zgodnie z instrukcją montażową rurociągów
z PVC producenta.
Przed przystąpieniem do prac należy wykonać trasowanie instalacji. Po wykonaniu
montażu i przed przekazaniem ich do eksploatacji należy przeprowadzić badania
techniczne przewodu (instalacji).
Instalacje kanalizacyjną należy poddać próbie szczelności przez zaizolowaniem i
obudowaniem instalacji.
Instalację należy wykonać zgodnie z:
•
•
•
•
Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych – zeszyt
12 Corbi Instal
Normami: PN-83/B-10700.04, PN-81/B-10700.01,
Instrukcjami montażu producentów
Przepisami BHP i ppoż.
Instalacje centralnego ogrzewania należy poddać próbie szczelności przez zaizolowaniem
i obudowaniem instalacji.
Instalację należy wykonać zgodnie z:
•
•
•
•
Warunki techniczne wykonania i odbioru instalacji ogrzewczych – zeszyt 6
Cobrti Instal
Normami,
Instrukcjami montażu producentów
Przepisami BHP i ppoż.
BHP
Prace należy wykonywać zgodnie przepisami zawartymi w przepisach:
„Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. W
sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie
osoby” Dz.U. nr.62 poz. 288
„Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r w
sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej”
/Dz.U. nr 62 poz 288/
„ Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w
sprawie ogólnych przepisów bezpieczeństwa i higieny pracy „ / Dz.U. Nr 129/97
poz. 844 / wraz ze zmianami
„ Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie
bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano- montażowych
i rozbiórkowych „ / Dz. U. Nr 47 poz. 401 /.
strona 17
8. INFORMACJA O “BIOZ
11. UWAGI KOŃCOWE
• Lokalizacja urządzeń i elementów oraz trasy instalacji przedstawiono na załączonych
rysunkach.
• Wszystkie zastosowane przy wykonaniu projektowanych instalacji materiały i urządzenia
muszą posiadać dopuszczenia do stosowania w budownictwie oraz stosowne atesty
higieniczne, energetyczne, bezpieczeństwa i pożarowe.
• Właściwa eksploatacja zaprojektowanych układów i urządzeń wymagać będzie:
- opracowania odpowiednich instrukcji obsługi i eksploatacji, nadzoru i
konserwacji,
- przeszkolenia osoby (osób) zajmującej się ich nadzorem i bieżącą konserwacją,
- okresowego serwisowania przez autoryzowane firmy.
Całość prac należy wykonać wg: Wykonanie, próby i odbiór instalacji należy
przeprowadzić zgodnie z instrukcją producentów oraz wykonać zgodnie z Warunkami
technicznymi wykonania i odbioru instalacji ogrzewczych COBRTI Instal
Po zakończeniu czynności montażowych i rozruchowych należy sporządzić protokół w
obecności osoby upoważnionej przez Inwestora do odbioru instalacji. Protokół przekazać
Inwestorowi.
Niniejszy projekt jest chroniony prawem autorskim – Ustawa z dnia 4 lutego
1994 r. (Dz.U. nr 24 z dnia 23 lutego 1994 r.)
strona 18
1.
ZESTAWIENIE MATERIAŁÓW
L.
p
Wyszczególnienie
I.
Jedn.
Ilość
mb
mb
mb
mb
mb
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
170
50
60
15
8
59
36
3
2
1
3
3
3
12
1
11
1
1
1
3
18
szt
szt
szt
szt
2
3
4
INSTALACJA WODOCIĄGOWA
Rury PP
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
16 x 2,7
20 x 3,4
25 x 4,2
32 x 5,4
40 x 6,7
Zawór ćwierćobrotowy DN15
Zawór kulowy wg DIN 1988 DN15
DN 20
DN 25
DN 32
Miska ust. wisząca, ze stelażem
Pł. ustępowa - wlot z boku
Umywalka pojedyncza
Umywalka okrągła do zabudowy w blacie
Basen płytki pod natrysk z kabiną
Zlewozm. jednokomorowy
Zlewozm. dwukomorowy
Zlew niski gospodarczy
Bat. czerp. dla zlewozmywaka
Zawór spłukujący
Baterie czerpalne bezdotykowe (sterowane
elektronicznie) w gabinetach diagnostycznozabiegowych,
Bat. stojąca dla umywalki
Bat. stojąca dla umywalki – w blacie
Bat. stojąca dla zlewozmywaka
Elektryczny podgrzewacz podumywalkowy
zbiornikowy
5l
10 l
Elektryczny podgrzewacz zbiornikowy
wiszący
30l
80l
II.
szt
szt
1
1
INSTALACJA KANALIZACJI SANITARNEJ
Rury kanalizacyjne kielichowe z PVC wraz z
kształtkami
φ 110
20.
φ 75
φ 50
III.
3
12
mb
mb
mb
12
10
85
szt
35
mb
100
mb
40
DEMONTAŻ INSTALACJI wk
21. Urządzenia sanitarne z armaturą
Rury stalowe ocynkowane
22.
DN 15 – DN 40
23. Rury PCV
Φ 50 - 110
strona 19
IV.
INSTALACJA CENTRALNEGO OGRZEWANIA
Rura Uponor MLC biała w odcinku prostym 40 x
mb
24. 4,0
16 x 2,0
Otulina z pianki PU - Lambda (40C) =
25. 0,035W/mK
o średnicy wewn. 18 mm - 20 mm
26. Zaw.odc.prosty DN15
27. Zawór RA-N prosty Dn15, Danfoss
28. RAW 5115, czujnik wbudowany, Danfoss
29. Głowice termostatyczne
30. Odpowietrznik prosty
Produkt
H
[mm]
L
[mm]
mb
mb
300
300
szt
szt
szt
szt
szt
D
[mm]
15
6
21
27
9
Kod
katalogowy
013G3904
013G5115
Ilość
Jednostka
Zestawienie grzejników
V&N COSMO higieniczne
10/600
600
800
46
1
szt.
10/600
600 1200
46
1
szt.
20/600
600
720
80
1
szt.
10V/400
400
400
46
1
szt.
10V/600
600
720
46
1
szt.
20V/600
600
600
80
2
szt.
20V/600
600
720
80
5
szt.
20V/600
600
800
80
5
szt.
20V/600
600
920
80
2
szt.
11K/600
600
400
61
1
szt.
11K/600
600
520
61
1
szt.
21K/600
600
800
80
1
szt.
11KV/600
600
400
61
2
szt.
11KV/600
600
600
61
1
szt.
21KV/600
600
600
80
1
szt.
21KV/600
600
920
80
1
szt.
V&N COSMO higieniczne zaworowe
V&N COSMO kompaktowe
V&N COSMO zaworowe
DEMONTAŻ INSTALACJI CO
L.p.
1.
2.
3.
Wyszczególnienie
Grzejniki żebrowe,
Rury stalowe DN 15 – 25
Jedn.
szt
mb
Ilość
20
200
strona 20
