Zadania z obwodów elektrycznych - WFiIS

Zadania z obwodów elektrycznych

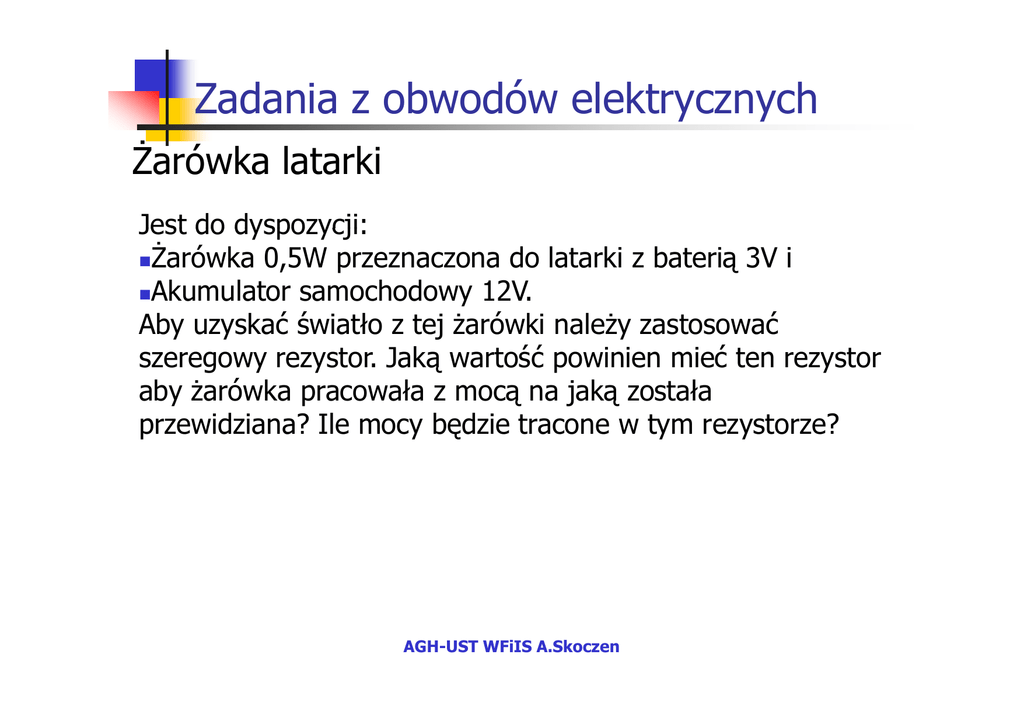

Żarówka latarki
Jest do dyspozycji:
„Żarówka 0,5W przeznaczona do latarki z baterią 3V i
„Akumulator samochodowy 12V.
Ab uzyskać
Aby
k ć światło
ś i tł z ttejj żżarówki
ó ki należy
l ż zastosować
t
ć
szeregowy rezystor. Jaką wartość powinien mieć ten rezystor
aby żarówka pracowała z mocą na jaką została
przewidziana? Ile mocy będzie tracone w tym rezystorze?
AGH-UST WFiIS A.Skoczen
Zadania z obwodów elektrycznych
Dzielnik prądu
W obwodzie na rysunku
y
źródło
napięciowe ma wartość V=5V
a rezystancje R1=2Ω i R2=18Ω.
Oblicz wartości prądów I1 i I2.
I
V
Wyprowadź wzory na ilorazy I1/I i I2/I.
R1
R2
I1
I2
Zadania z obwodów elektrycznych
Metoda oczkowa
Stosując metodę
oczkową
k
w obwodzie
b d i
na rysunku oblicz
prądy
p
ą y gałęziowe.
g ę
10V
2Ω
2Ω
36V
6V
10V
4Ω
10Ω
2Ω
2Ω
30V
Zadania z obwodów elektrycznych
Metoda oczkowa / metoda superpozycji
Stosując Metodę węzłową W obwodzie na rysunku oblicz
potencjał
t
j ł punktu
kt A i prąd
d w rezystancji
t
ji R3.
Zadanie rozwiąż dwiema metodami:
„Metodą
ą oczkową
ą
A
„Metodą superpozycji
R1
R2
R3
VS
VS
Wartości: R1=1kΩ, R2=500Ω, R3=2kΩ, V1=10V, V2=5V.
