PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.

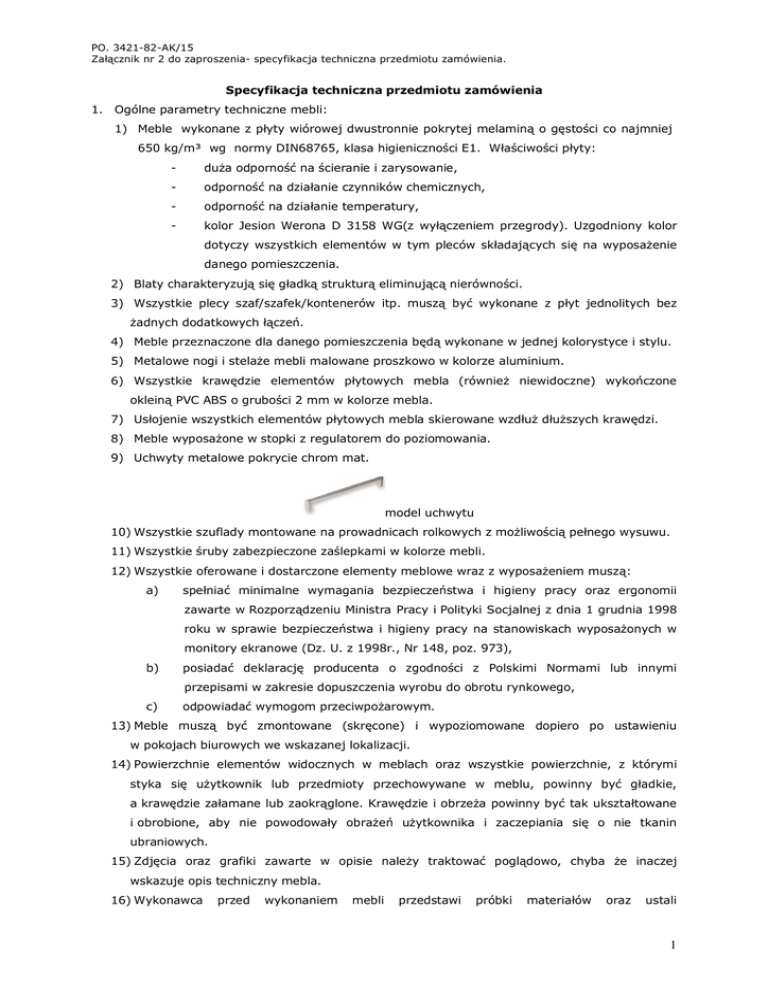

Specyfikacja techniczna przedmiotu zamówienia
1. Ogólne parametry techniczne mebli:
1) Meble wykonane z płyty wiórowej dwustronnie pokrytej melaminą o gęstości co najmniej
650 kg/m³ wg normy DIN68765, klasa higieniczności E1. Właściwości płyty:
-
duża odporność na ścieranie i zarysowanie,
-
odporność na działanie czynników chemicznych,
-
odporność na działanie temperatury,
-
kolor Jesion Werona D 3158 WG(z wyłączeniem przegrody). Uzgodniony kolor
dotyczy wszystkich elementów w tym pleców składających się na wyposażenie
danego pomieszczenia.
2) Blaty charakteryzują się gładką strukturą eliminującą nierówności.
3) Wszystkie plecy szaf/szafek/kontenerów itp. muszą być wykonane z płyt jednolitych bez
żadnych dodatkowych łączeń.
4) Meble przeznaczone dla danego pomieszczenia będą wykonane w jednej kolorystyce i stylu.
5) Metalowe nogi i stelaże mebli malowane proszkowo w kolorze aluminium.
6) Wszystkie krawędzie elementów płytowych mebla (również niewidoczne) wykończone
okleiną PVC ABS o grubości 2 mm w kolorze mebla.
7) Usłojenie wszystkich elementów płytowych mebla skierowane wzdłuż dłuższych krawędzi.
8) Meble wyposażone w stopki z regulatorem do poziomowania.
9) Uchwyty metalowe pokrycie chrom mat.
model uchwytu
10) Wszystkie szuflady montowane na prowadnicach rolkowych z możliwością pełnego wysuwu.
11) Wszystkie śruby zabezpieczone zaślepkami w kolorze mebli.
12) Wszystkie oferowane i dostarczone elementy meblowe wraz z wyposażeniem muszą:
a)
spełniać minimalne wymagania bezpieczeństwa i higieny pracy oraz ergonomii
zawarte w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998
roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w
monitory ekranowe (Dz. U. z 1998r., Nr 148, poz. 973),
b)
posiadać deklarację producenta o zgodności z Polskimi Normami lub innymi
przepisami w zakresie dopuszczenia wyrobu do obrotu rynkowego,
c)
odpowiadać wymogom przeciwpożarowym.
13) Meble muszą być zmontowane (skręcone) i wypoziomowane dopiero po ustawieniu
w pokojach biurowych we wskazanej lokalizacji.
14) Powierzchnie elementów widocznych w meblach oraz wszystkie powierzchnie, z którymi
styka się użytkownik lub przedmioty przechowywane w meblu, powinny być gładkie,
a krawędzie załamane lub zaokrąglone. Krawędzie i obrzeża powinny być tak ukształtowane
i obrobione, aby nie powodowały obrażeń użytkownika i zaczepiania się o nie tkanin
ubraniowych.
15) Zdjęcia oraz grafiki zawarte w opisie należy traktować poglądowo, chyba że inaczej
wskazuje opis techniczny mebla.
16) Wykonawca
przed
wykonaniem
mebli
przedstawi
próbki
materiałów
oraz
ustali
1
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
z Zamawiającym szczegóły dotyczące realizacji przedmiotu umowy.
2. Zamawiający gwarantuje realizację dostawy i montażu mebli wymienionych w pozycjach od 1
do 5 tabeli asortymentowej.
3. Zamawiający przewiduje możliwość zwiększenia zakresu świadczenia z zastosowaniem prawa
opcji.
4. Prawem
opcji
jest
możliwość
dodatkowego
zakupu
na
warunkach
zawartej
umowy
mebli wymienionych w pozycjach od 6 do 9 tabeli asortymentowej.
5. Zamawiający uzależnia możliwość skorzystania z prawa opcji od posiadania środków
finansowych na ten cel.
6. Zamawiający nie jest zobowiązany do wyczerpania pełnego zakresu zamówienia objętego
prawem opcji.
7. Zamawiający uprawniony jest do skorzystania z prawa opcji do 30.09.2016.
8. Prawo opcji będzie realizowane w formie pojedynczych zamówień ze wskazaniem cząstkowo
zamawianej ilości i rodzaju mebli lub jednorazowo w pełnym zakresie opcji.
9. Prawo opcji jest uprawnieniem Zamawiającego, z którego może, ale nie musi skorzystać
w ramach realizacji zawartej umowy. W przypadku nie skorzystania przez Zamawiającego
z prawa opcji lub nie wyczerpania pełnego zakresu zamówienia objętego prawem opcji
Wykonawcy nie przysługują żadne roszczenia z tego tytułu. Warunkiem uruchomiania prawa
opcji jest oświadczenie woli Zamawiającego o żądaniu wykonania zamówienia kwalifikowanego
przez Zamawiającego jako prawo opcji.
2
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
Tabela asortymentowa
Lp.
Nazwa asortymentu
Rysunek/zdjęcie poglądowe
Dane techniczne
Ilość
Zamówienie podstawowe - pomieszczenie biurowe nr 30
1.
Biurko
proste
kontenerem
i

z
blendą
Blat z płyty grubości 28 mm na stelażach z
1
obu stron.

1200x900x750mm
(SxGxW)
Stelaż
biurka
metalowy,
nogi
o
profilu
kwadratowym ok. 60x60mm, nogi biurka
regulowana wysokość, czwarta noga jak na
załączonym rysunku.

Pod blatem zamontowany kanał kablowy,
umożliwiający poziome prowadzenie kabli
Rysunek poglądowy biur
pod
blatem.
Kanał
kablowy
w
kolorze
stelaża.

Mebel wyposażony w pionowy organizer
kablowy oraz uchwyt na komputer. Uchwyt
podwieszany,
stalowy,
z
płytką
umożliwiającą montaż pod blatem biurka, z
pionowym elementem wykonanym z profili
ok. 60x30/55x25. Z regulacją wysokości w
zakresie od 380 do 560mm, malowany
proszkowo farbą w kolorze aluminium,

W blacie 1 przepust kablowy w kolorze
aluminium i kształcie wg. rysunku. Przepust
winien umożliwić przeprowadzenie kabla o
Przepust kablowy
rysunek poglądowy
średnicy
10mm.
Miejsce
przepustu
uzgodnione z Zamawiającym.

Blenda metalowa malowana proszkowo w
3
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
kolorze aluminium wpuszczona w głąb biurka
ok. 30 cm od krawędzi zewnętrznej blatu
biurka (mierząc od strony klienta).

Kontener
z
piórnikiem
430x450x650mm
(tolerancja +/-50mm)

Kontener stacjonarny z lewej strony biurka
(umiejscowienie wg. rysunku).
Blenda rysunek poglądowy

Wieniec górny i dolny z płyty 28mm, fronty,
boki, blenda tylna 18 mm,

Plecy wpuszczane w środek.

Mebel wyposażony jest w 4 szuflady, w tym
górna piórnikowa posiadająca wkładkę z
tworzywa z wyprofilowanymi przedziałami
na przybory biurowe,

Prowadnice metalowe rolkowe,

Szuflady wykonane z płyty 18 mm,

Dno
Uchwyt na komputer rysunek poglądowy
szuflad
wykonane
z
płyty
HDF
o
grubości 3mm,

szuflady
zamykane
zamkiem
centralnym
ryglującym jednocześnie wszystkie szuflady,

klucz łamany.

Uchwyty - rozstaw ok. 128 mm.

Nóżki kwadratowe w kolorze aluminium.
4
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
2
Biurko
proste
kontenerem
i

z
blendą
Blat z płyty grubości 28 mm na stelażach z
1
obu stron.

1200x900x750mm
(SxGxW)
Stelaż
biurka
metalowy,
nogi
o
profilu
kwadratowym ok. 60x60mm, nogi biurka
regulowana wysokość, czwarta noga jak na
załączonym rysunku.

Pod blatem zamontowany kanał kablowy,
umożliwiający poziome prowadzenie kabli
Rysunek poglądowy biur
pod
blatem.
Kanał
kablowy
w
kolorze
stelaża.

Mebel wyposażony w pionowy organizer
kablowy oraz uchwyt na komputer. Uchwyt
podwieszany,
stalowy,
z
płytką
umożliwiającą montaż pod blatem biurka, z
pionowym elementem wykonanym z profili
ok. 60x30/55x25. Z regulacją wysokości w
zakresie od 380 do 560mm, malowany
proszkowo farbą w kolorze aluminium,

W blacie 1 przepust kablowy w kolorze
aluminium i kształcie wg. rysunku. Przepust
winien umożliwić przeprowadzenie kabla o
Przepust kablowy
rysunek poglądowy
średnicy
10mm.
Miejsce
przepustu
uzgodnione z Zamawiającym.

Blenda metalowa malowana proszkowo w
kolorze aluminium wpuszczona w głąb biurka
ok. 30 cm od krawędzi zewnętrznej blatu
biurka (mierząc od strony klienta).
5
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.

Kontener
z
piórnikiem
430x450x650mm
(tolerancja +/-50mm)

Kontener stacjonarny z prawej strony biurka
(umiejscowienie wg. rysunku).

Wieniec górny i dolny z płyty 28mm, fronty,
boki, blenda tylna 18 mm,
Blenda rysunek poglądowy

Plecy wpuszczane w środek.

Mebel wyposażony jest w 4 szuflady, w tym
górna piórnikowa posiadająca wkładkę z
tworzywa z wyprofilowanymi przedziałami
na przybory biurowe,

Prowadnice metalowe rolkowe,

Szuflady wykonane z płyty 18 mm,

Dno
szuflad
wykonane
z
płyty
HDF
o
grubości 3mm,

szuflady
zamykane
zamkiem
centralnym
ryglującym jednocześnie wszystkie szuflady,
Uchwyt na komputer rysunek poglądowy
3.
Przegroda
1600x1350
Rysunek poglądowy

klucz łamany.

Uchwyty - rozstaw ok. 128 mm.

Nóżki kwadratowe w kolorze aluminium.

Przegroda
(SxW)
biurowa
dźwiękochłonna
1
oddzielająca stanowiska pracy.

Przegroda mocowana między biurkami, do
boku biurka.

W przegrodzie przepust kablowy (miejsce
przepustu w uzgodnieniu z Zamawiającym).

Przegroda
w
profilu
aluminiowym
6
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
zamkniętym.

Wypełnienie
poliwęglanu
przegród
(biały
wykonane
mat)
oraz
z
płyty
melaminowej w kolorze metalik.

Przegroda o grubości ok. 56 mm, poliwęglan
o grubości ok. 4 mm, wysokość
płyty
poliwęglanowej ok. 300 mm
4.
Szafka 500x400x700

Stacjonarna bez drzwi z półkami.
(SxGxW)

Wieniec górny i dolny z płyty 28mm, półki,
1
boki, blenda tylna z płyty 18 mm.

Plecy wpuszczane w środek.

Mebel wyposażony jest w 2 półki. Półki
równomiernie rozmieszczone na wysokości
mebla.

Półki
oparte
na
wspornikach
kołkowych
metalowych z kołnierzem i osłonką gumową.
Rysunek poglądowy

Możliwość
zagospodarowania
indywidualnego
przestrzeni wewnętrznej
dzięki rzędom otworów (co 32 mm) na całej
długości boków.

Nóżki meblowe kwadratowe min. 40x40mm,
wysokość 60mm + regulacja.

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.
7
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
5.
Szafa

ubraniowa
jednodrzwiowa
Szafa jednodrzwiowa, drzwi lewe, pełne z
1
płyty.
600x430x1870mm

W drzwiach szafy zamek.
(SxGxW)

Wieniec górny i dolny z płyty 28mm, półki,
boki, fronty, blenda tylna z płyty 18 mm.

Plecy wpuszczane w środek.

Uchwyt - rozstaw ok. 128 mm.

Mebel wyposażony jest w 2 półki. Jedna
półka montowana ok. 300mm od góry,
druga ok. 300mm od dołu szafy.

Szafa wyposażona w drążek na wieszaki
mocowany po głębokości szafy pod półką,

W
drzwiach
zawiasy
z
hamulcem
wewnętrznym.

Rysunek poglądowy
Nóżki meblowe kwadratowe min. 40x40mm,
wysokość 60mm + regulacja.

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.
Opcja
6

Szafa z regałem
770 x 350 x 1630 mm
Szafa
składa
się
z
regału
oraz
szafki
1
drzwiowej, drzwi lewe,

(SxGxW)
regał z prawej strony szafki, otwarty z
przodu (regał jest niezależny i oddzielony
jest
wewnętrzną
przegrodą
od
szafki
drzwiowej,
Rysunek poglądowy

szafka posiada 6 półek tj. 3 w regale i 3 w
szafce drzwiowej,
8
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.

nóżki meblowe kwadratowe min. 40x40mm,
wysokość 60mm + regulacja.

wieniec górny i dolny z płyty o grubości
28mm

drzwi szklane - szkło biały mat w ramie
aluminiowej

boki, półki, tył szafy (bok regału) z płyty o
grubości 18mm

skrzydło drzwi w jednej linii do zewnętrznej
krawędzi wieńca górnego i dolnego,

Uchwyty - rozstaw ok. 128 mm.

w
drzwiach
zawiasy
z
hamulcem
wewnętrznym

wnęka szafy około 364x309mm (S x G)

półki
w
kołkowych
szafce
oparte
metalowych
na
z
wspornikach
kołnierzem
i
osłonką gumową, cztery przestrzenie po
około 350mm każda,

wnęka regału około 332x352mm (G x S)

Możliwość indywidualnego zagospodarowania
przestrzeni wewnętrznej
dzięki
rzędom
otworów na całej długości boków – rozstaw
ustalony z zamawiającym,

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.

Sposób wykonania mebla należy uzgodnić z
Zamawiającym.
9
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
7

Szafa z regałem
770 x 350 x 1630 mm
Szafa
składa
się
z
regału
oraz
szafki
1
drzwiowej, drzwi prawe,

(SxGxW)
regał z lewej strony szafki, otwarty z przodu
(regał
jest
niezależny
i
oddzielony
jest
wewnętrzną przegrodą od szafki drzwiowej,

Rysunek poglądowy
szafka posiada 6 półek tj. 3 w regale i 3 w
szafce drzwiowej,

nóżki meblowe kwadratowe min. 40x40mm,
wysokość 60mm + regulacja.

wieniec górny i dolny z płyty o grubości
28mm

drzwi szklane - szkło biały mat w ramie
aluminiowej

boki, półki, tył szafy (bok regału) z płyty o
grubości 18mm

skrzydło drzwi w jednej linii do zewnętrznej
krawędzi wieńca górnego i dolnego,

Uchwyty - rozstaw ok. 128 mm.

w
drzwiach
zawiasy
z
hamulcem
wewnętrznym

wnęka szafy około 364x309mm (S x G)

półki
w
kołkowych
szafce
oparte
metalowych
na
z
wspornikach
kołnierzem
i
osłonką gumową, cztery przestrzenie po
około 350mm każda,

wnęka regału około 332x352mm (G x S)

Możliwość indywidualnego zagospodarowania
10
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
przestrzeni wewnętrznej
dzięki
rzędom
otworów na całej długości boków – rozstaw
ustalony z zamawiającym,

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.

Sposób wykonania mebla należy uzgodnić z
Zamawiającym.
8.

Regał
900x430x830mm
Stacjonarny bez drzwi z półkami i przegrodą
1
po środku regału.

(SxGxW)
Wieniec
górny
i
dolny
z
płyty
28mm,
przegroda, półki, boki, blenda tylna z płyty
18 mm.

Plecy wpuszczane w środek.

Mebel wyposażony jest w 4 półki ( po 2 w
każdej
przestrzeni).
Półki
równomiernie
rozmieszczone na wysokości mebla.
Rysunek poglądowy

Półki
oparte
na
wspornikach
kołkowych
metalowych z kołnierzem i osłonką gumową.

Możliwość
zagospodarowania
indywidualnego
przestrzeni wewnętrznej
dzięki rzędom otworów (co 32 mm) na całej
długości boków.

Nóżki
meblowe
kwadratowe
wysokość
60mm + regulacja.

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.
11
PO. 3421-82-AK/15
Załącznik nr 2 do zaproszenia- specyfikacja techniczna przedmiotu zamówienia.
9.
Komoda z szufladami

Stacjonarna z szufladami .
900x430x8300mm

Wieniec górny i dolny z płyty 28mm, półki,
(SxGxW)
1
boki, blenda tylna z płyty 18 mm.

Plecy wpuszczane w środek.

Mebel wyposażony jest w 3 szuflady. Każda
szuflada wyposażona w 2 przegrody. Dno
szuflad z płyty 12mm.

Rysunek poglądowy
Szuflady zamykane
zamykającym
szuflady,
zamkiem
jednocześnie
klucz
łamany,
centralnym
wszystkie
prowadnice
metalowe rolkowe.

Uchwyty - rozstaw ok. 128 mm.

Nóżki
meblowe
kwadratowe
wysokość
60mm + regulacja.

Łby śrub montażowych ukryte / zaślepki w
kolorze płyty.
Podpisał:
Stanisław Stachowicz
Dyrektor Powiatowego Urzędu Pracy
Mielcu
________________________________________
(podpis kierownika zamawiającego lub osoby upoważnionej)
12
