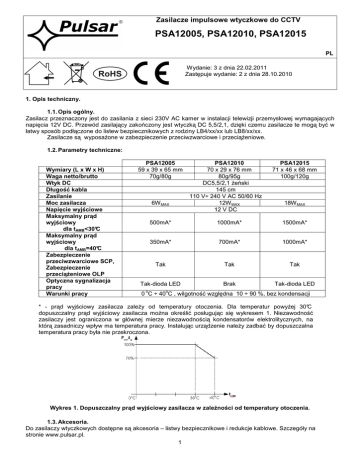

Zasilacze impulsowe wtyczkowe do CCTV
PSA12005, PSA12010, PSA12015
PL
Wydanie: 3 z dnia 22.02.2011
Zastępuje wydanie: 2 z dnia 28.10.2010
1. Opis techniczny.
1.1. Opis ogólny.
Zasilacz przeznaczony jest do zasilania z sieci 230V AC kamer w instalacji telewizji przemysłowej wymagających
napięcia 12V DC. Przewód zasilający zakończony jest wtyczką DC 5,5/2,1, dzięki czemu zasilacze te mogą być w
łatwy sposób podłączone do listew bezpiecznikowych z rodziny LB4/xx/xx lub LB8/xx/xx.
Zasilacze są wyposażone w zabezpieczenie przeciwzwarciowe i przeciążeniowe.
1.2. Parametry techniczne:
Wymiary (L x W x H)
Waga netto/brutto
Wtyk DC
Długość kabla
Zasilanie
Moc zasilacza
Napięcie wyjściowe
Maksymalny prąd
wyjściowy
dla tAMB<30°C
Maksymalny prąd
wyjściowy
dla tAMB=40°C
Zabezpieczenie
przeciwzwarciowe SCP,
Zabezpieczenie
przeciążeniowe OLP
Optyczna sygnalizacja
pracy
Warunki pracy
PSA12005
59 x 39 x 65 mm
70g/80g
6W MAX
PSA12015
71 x 46 x 68 mm
100g/120g
18W MAX
500mA*
1000mA*
1500mA*
350mA*
700mA*
1000mA*
Tak
Tak
Tak
Brak
Tak-dioda LED
Tak-dioda LED
o
PSA12010
70 x 29 x 76 mm
80g/95g
DC5,5/2,1 żeński
145 cm
110 V÷ 240 V AC 50/60 Hz
12W MAX
12 V DC
o
0 C ÷ 40 C , wilgotność względna 10 ÷ 90 %, bez kondensacji
* - prąd wyjściowy zasilacza zależy od temperatury otoczenia. Dla temperatur powyżej 30°C
dopuszczalny prąd wyjściowy zasilacza można określić posługując się wykresem 1. Niezawodność
zasilaczy jest ograniczona w głównej mierze niezawodnością kondensatorów elektrolitycznych, na
którą zasadniczy wpływ ma temperatura pracy. Instalując urządzenie należy zadbać by dopuszczalna
temperatura pracy była nie przekroczona.
Wykres 1. Dopuszczalny prąd wyjściowy zasilacza w zależności od temperatury otoczenia.
1.3. Akcesoria.
Do zasilaczy wtyczkowych dostępne są akcesoria – listwy bezpiecznikowe i redukcje kablowe. Szczegóły na
stronie www.pulsar.pl.
1
2. Instalacja.
2.1 Wymagania.
Zasilacz przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje
niskonapięciowe. Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą
środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu 0°C
do +40°C.
Urządzenie należy montować w metalowej obudowie (szafie, urządzeniu końcowym) oraz w celu
spełnienia wymagań LVD i EMC należy przestrzegać zasad: zasilania, zabudowy, ekranowania - odpowiednio do
zastosowania.
2.2 Procedura instalacji.
1. Podłączyć zasilacz do urządzenia.
2. Podłączyć zasilacz do gniazda AC 230V. Zasilacz powinien być zainstalowany w taki sposób i w takim miejscu
aby przepływ powietrza wokół zasilacza był swobodny.
3. Po wykonaniu testów i kontroli działania zamknąć obudowę, szafę itp.
3. Konserwacja.
Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu zasilacza od sieci elektroenergetycznej.
Zasilacz nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych jednak w przypadku
znacznego zapylenia wskazane jest jedynie odkurzenie sprężonym powietrzem.
OZNAKOWANIE WEEE
Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami.
Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy
stosować oddzielne sposoby utylizacji.
W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie
łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który
zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty
zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki
organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma
znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i
zdrowie ludzi.
OGÓLNE WARUNKI GWARANCJI
1. Pulsar K. Bogusz Sp.j. (producent) udziela rocznej gwarancji jakości na urządzenia, począwszy od daty nabycia zamieszczonej
na dowodzie zakupu.
2. Gwarancja obejmuje nieodpłatną naprawę lub wymianę na odpowiednik funkcjonalny (wyboru dokonuje producent)
niesprawnego urządzenia z przyczyn zależnych od producenta, w tym wad produkcyjnych i materiałowych, o ile wady zostały
zgłoszone w okresie gwarancji (pkt.1 i 2).
3. Podlegający gwarancji sprzęt należy dostarczyć do punktu, w którym został on zakupiony lub bezpośrednio do siedziby
producenta.
4. Gwarancją objęte są urządzenia kompletne z pisemnie określonym rodzajem wady w poprawnie wypełnionym zgłoszeniu
reklamacyjnym.
5. Producent, w razie uwzględnienia reklamacji, zobowiązuje się do dokonania napraw gwarancyjnych w możliwie najkrótszym
terminie, nie dłuższym jednak niż 14 dni roboczych od daty dostarczenia urządzenia do serwisu producenta.
6. Okres naprawy z pkt.5 może być przedłużony w przypadku braku możliwości technicznych dokonania naprawy oraz w
przypadku sprzętu przyjętego warunkowo do serwisu ze względu na niedopełnienie warunków gwarancji przez reklamującego.
7. Wszelkie usługi serwisowe wynikające z gwarancji dokonywane są wyłącznie w serwisie producenta.
8. Gwarancją nie są objęte wady urządzenia wynikłe z:
- przyczyn niezależnych od producenta,
- uszkodzeń mechanicznych,
- nieprawidłowego przechowywania i transportu,
- użytkowania niezgodnego z zaleceniami instrukcji obsługi lub przeznaczeniem urządzenia,
- zdarzeń losowych, w tym wyładowań atmosferycznych, awarii sieci energetycznej, pożaru, zalania, działania wysokich
temperatur i czynników chemicznych,
- niewłaściwej instalacji i konfiguracji (niezgodnej z zasadami zawartymi w instrukcji),
9. Utratę uprawnień wynikających z gwarancji w każdym wypadku powoduje stwierdzenie dokonania zmian konstrukcyjnych lub
napraw poza serwisem producenta lub, gdy w urządzeniu w jakikolwiek sposób zmieniono lub uszkodzono numery seryjne lub
nalepki gwarancyjne.
10. Odpowiedzialność producenta względem nabywcy ogranicza się do wartości urządzenia ustalonej według ceny hurtowej
sugerowanej przez producenta z dnia zakupu.
11. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku uszkodzenia, wadliwego działania lub niemożliwości
korzystania z urządzenia, w szczególności, jeśli wynika to z niedostosowania się do zaleceń i wymagań zawartych w instrukcji
lub zastosowania urządzenia.
Pulsar K.Bogusz Sp.j.
Siedlec 150, 32-744 Łapczyca, Poland
Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50
e-mail: [email protected], [email protected]
http:// www.pulsar.pl, www.zasilacze.pl
2
Switch mode power supply adapters for CCTV
PSA12005, PSA12010, PSA12015
EN
Edition: 3rd from 22.02.2011
Supercedes edition: 2nd from 28.10.2010
1. Technical description.
1.1. General description.
Stabilised DC power supply is intended for cameras installed in CCTV industrial systems. The unit has a
cable with a DC5.5/2.1 pin. When connected to fuse blocks of the LB4/xx/xx or LB8/xx/xx family, the power supply
unit can feed more cameras (max. 4 or 8). The unit is protected against short-circuit and overload.
1.2. Technical parameters.
Dimensions (L x W x H)
Net/Gross weight
DC plug
Cable length
Supply voltage
Output power
Output voltage
Maximum output current
for tAMB<30°C
Maximum output current
for tAMB=40°C
Short circuit protection SCP /
overload protection OLP
Operation status indication
Operation conditions
PSA12005
59 x 39 x 65 mm
70g/80g
6W MAX
PSA12010
PSA12015
70 x 29 x 76 mm
71 x 46 x 68 mm
80g/95g
100g/120g
DC5,5/2,1 female
145 cm
110 V÷ 240 V AC 50/60 Hz
12W MAX
18W MAX
12 V DC
500mA*
1000mA*
1500mA*
350mA*
700mA*
1000mA*
Yes
Yes
Yes
Yes - LED diode
No
Yes - LED diode
o
o
0 C ÷ 40 C , RH 10 ÷ 90 %, no condensation
* - output current of the power supply unit depending on ambient temperature. For temperature above 30°C
maximum output current is limited according to graph 1. The power supply operation life time is limited by
reliability of the electrolyte capacitors which strongly depends of an operation temperature. Avoid excessive
temperature rise of the power supply!
Graph 2 Relation between output current and ambient temperature.
1.3. Accessories.
2. For power supplies are available accessories-fuse blocks and cable adapter. For details –visit www.pulsar.pl.
2. Installation.
2.1. Requirements.
The adapter shall be mounted by the qualified installer having appropriate (required and necessary for a
given country) permissions and qualifications for connecting (operating) low-voltage installations. The unit shall be
mounted in closed rooms, according to the environment class II, of the normal air humidity (RH=90% max. without
condensation) and the temperature within the range from 0°C to +40°C.
3
The adapter shall be mounted in a close casing (a cubicle, a terminal device) and in order to fulfill LVD and
EMC requirements the rules for power-supply, encasing and shielding shall be observed according to application.
2.2. Installation procedure.
1. Connect the DC output to the load/loads.
2. Connect the power supply unit to the AC line. The power supply has to by installed in such way to keep the air
flow around the supply unit.
3. After tests and operation control are performed, the casing (cubicle) shall be closed etc.
3. Maintenance.
The adapter does not require any specific maintenance procedures, however, in the case of significant
level of dust, it should be cleaned with the compressed air.
WEEE designation
The waste electric and electronic equipment worn out may not be disposed of
together with standard household waste. According to the WEEE directive,
applicable in the EU, the separate neutralization methods should be used for
electric and electronic equipment.
THE GENERAL WARRANTY CONDITIONS
1. Pulsar K. Bogusz, Particular Partnership (the manufacturer) provides a one-year quality warranty for devices, as from the purchase date placed on a purchase
proof.
2. The warranty includes free repair or replace for a functional equivalent (the selection is performed by the manufacturer) of a non-operational device due to
reasons dependent on the manufacturer, including production and material defects, as far as defects are notified within the warranty period (item 1 and 2).
3. The equipment subject to warranty shall be provided to the point, where it has been purchased or directly to the place of business.
4. The complete devices are subject to warranty, and the sort of defect shall be described in written in a correctly fulfilled claim notification.
5. If a claim is accepted, the manufacturer is obliged to perform warranty repairs as soon as possible, but no later than 14 working days since the device is
provided to the service of the manufacturer.
6. The repair period specified in item 5 can be extended, if there are no technical opportunities to perform the repair or the equipment is conditionally accepted
by the service due to non-compliance of the warranty conditions by the person lodging a claim.
7. All service actions related to warranty are performed exclusively at the service of the manufacturer.
8. The warranty does not include the following defects of the device due to:
- manufacturer-independent reasons,
- mechanical defects,
- improper storage and transport,
- operation contrary to the instruction manual or purpose of the device,
- emergencies, including atmospheric discharges, failures of the power network, fire, flood, effect of high temperature and chemical agents,
- improper installation and configuration (contrary to the instruction manual)
9. The loss of rights resulting from the warranty always occurs, if it is confirmed that construction changes have been performed or repairs have not been
performed at the service of the manufacturer, or if serial numbers or warranty labels of the device are somehow replaced or damaged.
10. The responsibility of the manufacturer towards the purchaser is limited to the value of the device determined according to the wholesale price from the
purchase day suggested by the manufacturer.
11. The manufacturer does not bear any responsibility for damages resulting from failure, faulty operation or inability to use the device, particularly if it results
from non-compliance with advices and requirements included in the instruction manual or contrary to purpose of the device.
Pulsar K.Bogusz Sp.j.
Siedlec 150, 32-744 Łapczyca, Polska
Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50
e-mail: [email protected], [email protected]
http:// www.pulsar.pl, www.zasilacze.pl
