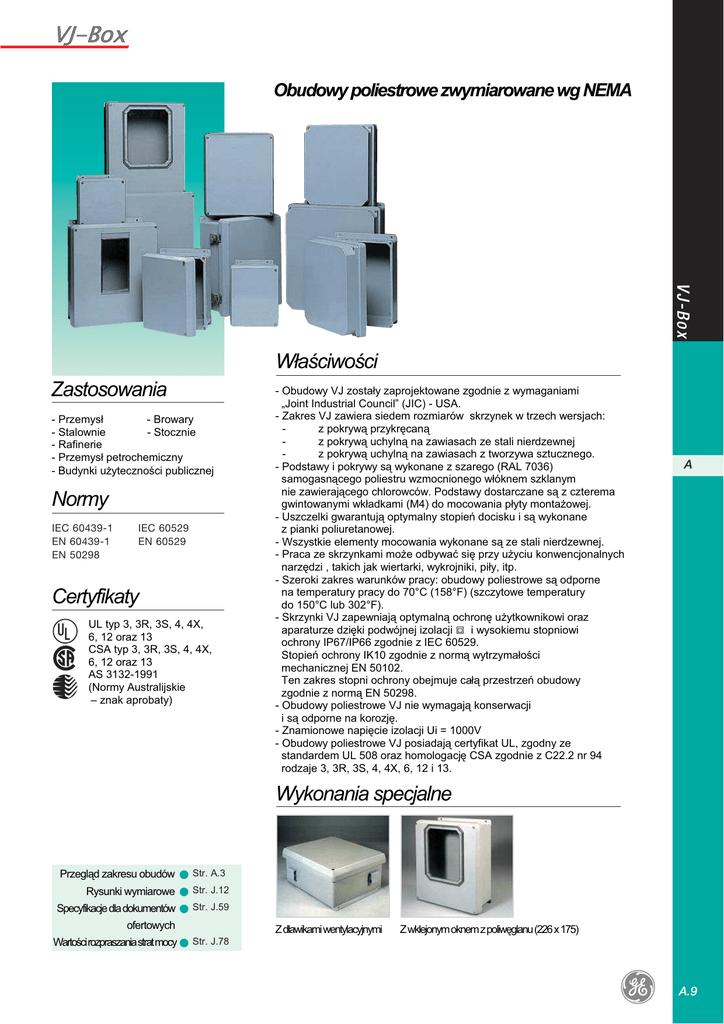

VJ-Box - e-SEKOCENBUD

VJ-Box
Obudowy poliestrowe zwymiarowane wg NEMA
VJ-Box
WáaĞciwoĞci
Zastosowania
- Przemysá
- Browary
- Stalownie
- Stocznie
- Rafinerie
- Przemysá petrochemiczny
- Budynki uĪytecznoĞci publicznej
Normy
IEC 60439-1
EN 60439-1
EN 50298
IEC 60529
EN 60529
Certyfikaty
UL typ 3, 3R, 3S, 4, 4X,
6, 12 oraz 13
CSA typ 3, 3R, 3S, 4, 4X,
6, 12 oraz 13
AS 3132-1991
(Normy Australijskie
– znak aprobaty)
- Obudowy VJ zostaáy zaprojektowane zgodnie z wymaganiami
„Joint Industrial Council” (JIC) - USA.
- Zakres VJ zawiera siedem rozmiarów skrzynek w trzech wersjach:
z pokrywą przykrĊcaną
z pokrywą uchylną na zawiasach ze stali nierdzewnej
z pokrywą uchylną na zawiasach z tworzywa sztucznego.
- Podstawy i pokrywy są wykonane z szarego (RAL 7036)
samogasnącego poliestru wzmocnionego wáóknem szklanym
nie zawierającego chlorowców. Podstawy dostarczane są z czterema
gwintowanymi wkáadkami (M4) do mocowania páyty montaĪowej.
- Uszczelki gwarantują optymalny stopieĔ docisku i są wykonane
z pianki poliuretanowej.
- Wszystkie elementy mocowania wykonane są ze stali nierdzewnej.
- Praca ze skrzynkami moĪe odbywaü siĊ przy uĪyciu konwencjonalnych
narzĊdzi , takich jak wiertarki, wykrojniki, piáy, itp.
- Szeroki zakres warunków pracy: obudowy poliestrowe są odporne
na temperatury pracy do 70°C (158°F) (szczytowe temperatury
do 150°C lub 302°F).
- Skrzynki VJ zapewniają optymalną ochronĊ uĪytkownikowi oraz
aparaturze dziĊki podwójnej izolacji
i wysokiemu stopniowi
ochrony IP67/IP66 zgodnie z IEC 60529.
StopieĔ ochrony IK10 zgodnie z normą wytrzymaáoĞci
mechanicznej EN 50102.
Ten zakres stopni ochrony obejmuje caáą przestrzeĔ obudowy
zgodnie z normą EN 50298.
- Obudowy poliestrowe VJ nie wymagają konserwacji
i są odporne na korozjĊ.
- Znamionowe napiĊcie izolacji Ui = 1000V
- Obudowy poliestrowe VJ posiadają certyfikat UL, zgodny ze
standardem UL 508 oraz homologacjĊ CSA zgodnie z C22.2 nr 94
rodzaje 3, 3R, 3S, 4, 4X, 6, 12 i 13.
A
Wykonania specjalne
Przegląd zakresu obudów
Str. A.3
Rysunki wymiarowe
Str. J.12
Specyfikacje dla dokumentów
Str. J.59
ofertowych
WartoĞci rozpraszania strat mocy
Z dáawikami wentylacyjnymi
Zwklejonym oknem z poliwĊglanu (226 x 175)
Str. J.78
A.9
Obudowy z tworzywa sztucznego
VJ-Box
Obudowy poliestrowe zwymiarowane wg NEMA
Obudowa z
pokrywąpoliestrową
Typ
VJ 66
VJ 86
VJ 108
VJ 1210
H xW x D
Nr kat.
Waga (kg)
186 x 186 x 126
866075
1.280
236 x 186 x 126
866076
1.500
287 x 236 x 138
866153
2.100
338 x 287 x 142
866078
2.820
H xW x D
Nr kat.
Waga (kg)
186 x 186 x 126
866086
1.280
236 x 186 x 126
866087
1.500
287 x 236 x 138
866088
2.100
338 x 287 x 142
866089
2.820
H xW x D
Nr kat.
Waga (kg)
186 x 186 x 126
866097
1.359
236 x 186 x 126
866098
1.579
287 x 236 x 138
866099
2.179
338 x 287 x 142
866100
2.899
H xW x D
Nr kat.
Waga (kg)
–
–
–
–
287 x 236 x 176
866082
2.220
338 x 287 x 180
866083
2.940
H xW x D
Nr kat.
Waga (kg)
–
–
–
–
287 x 236 x 176
866093
2.220
338 x 287 x 180
866094
2.940
12
–
–
–
–
287 x 236 x 176
866104
2.299
338 x 287 x 180
866105
3.019
124 x 124
866010
172 x 124
866016
222 x 175
866021
273 x 226
866026
z wkrĊtami
mocującymi
Obudowa z
pokrywą uchylną
z zawiasami
ze stali nierdzewnej
Obudowa z
pokrywą uchylną
A
z zawiasami
z tworzywa
sztucznego
Obudowa z
podwyĪszoną
pokrywą poliestrową
z wkrĊtami
mocującymi
Obudowa z
podwyĪszoną
pokrywą uchylną
z zawiasami
ze stali nierdzewnej
Obudowa z
podwyĪszoną
pokrywą uchylną
H xW x D
Nr kat.
Waga (kg)
z zawiasami
z tworzywa
sztucznego
Páyta montaĪowa
Blacha stalowa
o gruboĞci 2 mm
cynkowana metodą
Sendzimira
A.10
GE Power Controls
H xW
Nr kat.
Akcesoria
Zawiasy
VJ 1412
VJ 1614
VJ 1816
389 x 338 x 170
866079
3.860
440 x 389 x 170
866080
4.720
491 x 440 x 243
866081
6.240
Wobudowie VJ zawiasyz tworzywa
sztucznego pozwalają na otwieranie
pokrywy o kąt wiĊkszyniĪ180°.
Pokrywa moĪe byüzdjĊta i ponownie
zainstalowana bez uĪycia narzĊdzia,
co istotnie zmniejsza liczbĊ operacji
montaĪowych.
Poprzez prostą regulacjĊ jednego ze
sworzni pokrywastaje siĊ
niezdejmowalna.
|
866000
1
Zestaw 2 czĊĞci
440 x 389 x 170
866091
4.720
491 x 440 x 243
866092
6.240
|
866001
1
866002
1
VJ-Box
Okno montaĪu powierzchniowego
389 x 338 x 170
866090
3.860
PrzykrĊcane IP67
H x W = 262 x 211
|
389 x 338 x 170
866101
3.939
440 x 389 x 170
866102
4.799
491 x 440 x 243
866103
6.319
PrzykrĊcane IP67 z tabliczką opisową
H x W = 240 x 139
A
|
866003
1
PrzykrĊcane IP67 bez tabliczki opisowej
H x W = 217 x 139
389 x 338 x 208
866084
3.980
389 x 338 x 208
866095
3.980
440 x 389 x 208
866085
4.900
440 x 389 x 208
866096
4.900
–
–
–
–
Wymiary na str. I.10
Osáony wentylacyjne IP44
Otworywentylacyjne muszą byü
montowane po dwa na obudowĊ
abyzapewniaüwystarczającą
cyrkulacjĊ powietrza oraz
zapobiegaükondensacji parywodnej.
Kompletydostarczane są
z szablonem iĞrubami.
Otworywentylacyjne zaleca siĊ
montowaüwgórnej i dolnej
czĊĞci obudowy.
|
852001
1
Zestaw 2 czĊĞci z poliamidu.
RAL 7036
389 x 338 x 208
866106
4.059
440 x 389 x 208
866107
4.979
–
–
324 x 276
866032
375 x 327
866037
425 x 378
866043
