Projekt budowlany - wykonanwczy przyłączy wod-kan dla kompleksu
rekreacyjno – sportowego przy ul. Wachowskiej w Oleśnie

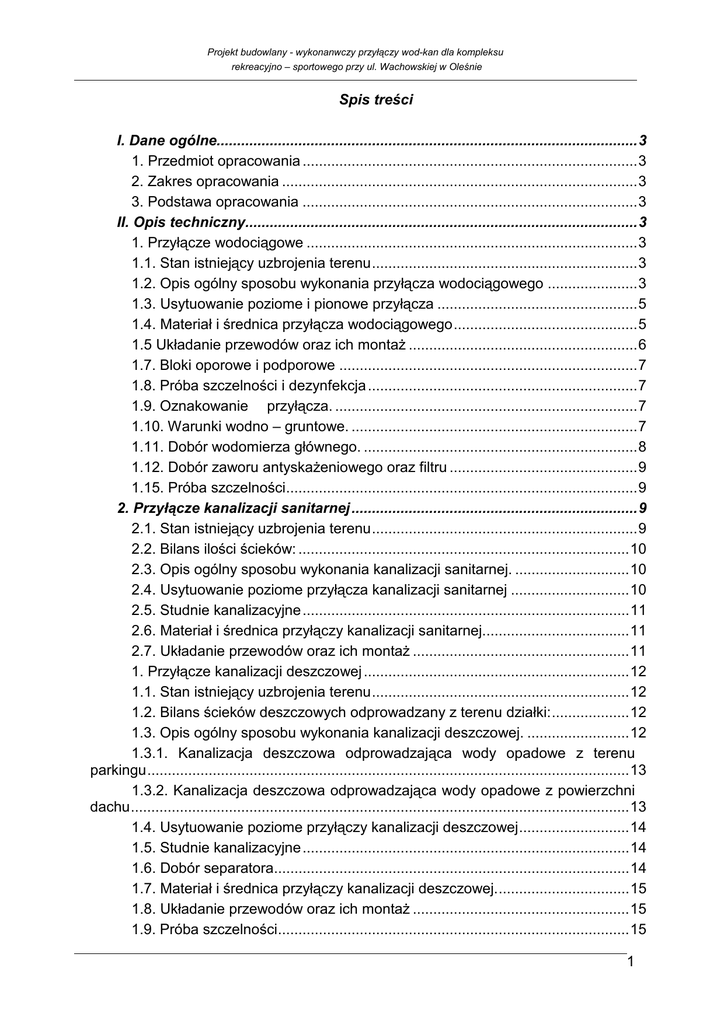

Spis treści
I. Dane ogólne.......................................................................................................3
1. Przedmiot opracowania ..................................................................................3
2. Zakres opracowania .......................................................................................3
3. Podstawa opracowania ..................................................................................3
II. Opis techniczny................................................................................................3
1. Przyłącze wodociągowe .................................................................................3
1.1. Stan istniejący uzbrojenia terenu.................................................................3
1.2. Opis ogólny sposobu wykonania przyłącza wodociągowego ......................3
1.3. Usytuowanie poziome i pionowe przyłącza .................................................5
1.4. Materiał i średnica przyłącza wodociągowego.............................................5
1.5 Układanie przewodów oraz ich montaŜ ........................................................6
1.7. Bloki oporowe i podporowe .........................................................................7
1.8. Próba szczelności i dezynfekcja ..................................................................7
1.9. Oznakowanie przyłącza. ..........................................................................7
1.10. Warunki wodno – gruntowe. ......................................................................7
1.11. Dobór wodomierza głównego. ...................................................................8
1.12. Dobór zaworu antyskaŜeniowego oraz filtru ..............................................9
1.15. Próba szczelności......................................................................................9
2. Przyłącze kanalizacji sanitarnej ......................................................................9
2.1. Stan istniejący uzbrojenia terenu.................................................................9
2.2. Bilans ilości ścieków: .................................................................................10
2.3. Opis ogólny sposobu wykonania kanalizacji sanitarnej. ............................10
2.4. Usytuowanie poziome przyłącza kanalizacji sanitarnej .............................10
2.5. Studnie kanalizacyjne ................................................................................11
2.6. Materiał i średnica przyłączy kanalizacji sanitarnej....................................11
2.7. Układanie przewodów oraz ich montaŜ .....................................................11
1. Przyłącze kanalizacji deszczowej .................................................................12
1.1. Stan istniejący uzbrojenia terenu...............................................................12
1.2. Bilans ścieków deszczowych odprowadzany z terenu działki:...................12
1.3. Opis ogólny sposobu wykonania kanalizacji deszczowej. .........................12
1.3.1. Kanalizacja deszczowa odprowadzająca wody opadowe z terenu
parkingu......................................................................................................................13
1.3.2. Kanalizacja deszczowa odprowadzająca wody opadowe z powierzchni
dachu..........................................................................................................................13
1.4. Usytuowanie poziome przyłączy kanalizacji deszczowej...........................14
1.5. Studnie kanalizacyjne ................................................................................14
1.6. Dobór separatora.......................................................................................14
1.7. Materiał i średnica przyłączy kanalizacji deszczowej.................................15
1.9. Próba szczelności......................................................................................15
1
III. Cześć budowlano -konstrukcyjna ...............................................................16
1. Sposoby wykonania robót ziemnych ............................................................16
2. Posadowienie przyłączy. ..............................................................................16
3. Odwodnienie wykopów. ................................................................................16
IV. Wytyczne realizacji inwestycji .....................................................................17
1. Informacje ogólne. ........................................................................................17
2. Metody realizacji budowy .............................................................................17
2.1. Ogólne dyspozycje metod realizacji budowy. ............................................17
2.2. Rodzaje wykopów i ich zabezpieczenie.....................................................17
2.2.1. Układanie rur w wykopie.........................................................................17
2.2.2. Zasypka wykopów. .................................................................................17
2.3. Roboty montaŜowe....................................................................................18
2.3.1. Sposób wykonania .................................................................................18
2.3.2. Próba szczelności przyłączy...................................................................18
2.4. Wymagania materiałowe ...........................................................................18
V. Załączniki
VI. Część rysunkowa:
1.
Plan sytuacyjno wysokościowy
skala 1:500
2.
Profil przyłącza wodociągowego
skala 1:100/500
3.
Profil przyłącza kanalizacji deszczowej 3/1
skala 1:100/500
4.
skala 1:100/500
5.
skala 1:100/500
6.
Profil przyłącza kanalizacji sanitarnej
skala 1:100/500
7.
Szczegół włączenia przyłącza do wodociągu
skala 1:200
8.
Studnia włączeniowa kan. sanit. D0istn.
skala 1:25
9.
Studnia osadnikowa kan. sanitarnej
skala 1:25
10. Studnia połączeniowa kan. deszczowej D0istn1
skala 1:25
11. Studnia połączeniowa kan. deszczowej D0istn2
skala 1:25
12. Studnia typowa kan. deszczowej
skala 1:25
13. Studnia wodomierzowa
skala 1:30
14. Wpust deszczowy
skala 1:20
2
I. Dane ogólne
1. Przedmiot opracowania
Przedmiotem niniejszego opracowania jest projekt budowlany-wykonawczy
przyłącza wody, kanalizacji sanitarnej i deszczowej dla kompleksu rekreacyjno
sportowego przy ul. Wachowskiej w Oleśnie.
2. Zakres opracowania
Opracowanie swoim zakresem obejmuje:
–
projekt budowlany - wykonawczy przyłącza wodociągowego,
–
projekt budowlany - wykonawczy przyłącza kanalizacji sanitarnej,
–
projekt budowlany – wykonawczy przyłącza kanalizacji deszczowej.
3. Podstawa opracowania
Podstawę opracowania stanowią:
− Warunki Techniczne K/1025/2007 wydane przez ZAKŁAD WODOCIĄGÓW I
KANALIZACJI W OLEŚNIE
− mapa sytuacyjno – wysokościowa do celów projektowych działki
− uzgodnienia międzybranŜowe,
− obowiązujące normy, przepisy i rozporządzenia.
II. Opis techniczny
1. Przyłącze wodociągowe
1.1. Stan istniejący uzbrojenia terenu
W chwili obecnej na rozwaŜanym terenie zlokalizowany jest budynek (w okresie
perspektywicznym ma zostać wyburzony), do którego jest doprowadzona woda
przyłączem z istniejącego przewodu wodociągowego DN80. Od północy w ulicy
Wachowskiej znajduje się wodociąg DN150 Ŝeliwo. Przewiduje się likwidację
przyłącza do istniejącego budynku, oraz budowę nowego przyłącza wodociągowego
do projektowanego kompleksu rekreacyjno – sportowego.
1.2. Opis ogólny sposobu wykonania przyłącza wodociągowego
Projektowane przyłącze będzie wykonane z rur PE-100 Ø125mm SDR17 PN10
- PIPELIFE. Przyłącze PE-100 Ø125mm SDR17 PN10 będzie podłączone do
istniejącego wodociągu DN150 na trójnik kołnierzowy DN150/100mm PN16 z Ŝeliwa
3
sferoidalnego - HAWLE. Bezpośrednio za trójnikiem będzie zainstalowana zasuwa
dwu-kołnierzowa typu E DN100mm PN16 z Ŝeliwa sferoidalnego - HAWLE.
Na przyłączu zlokalizowana studnia wodomierzowa wraz z zestawem
wodomierzowym słuŜącym do pomiaru zuŜycia wody na cele bytowo gospodarcze
i p.poŜ..
1. Zespół węzła włączającego do przyłącza wody:
− trójnik kołnierzowy z Ŝeliwa sferoidalnego DN150/100mm PN16 – HAWLE
− połączenie kołnierzowe DN150 do rur Ŝeliwnych - HAWLE
− zasuwa kołnierzowa typu E DN100mm PN16 z Ŝeliwa sferoidalnego – HAWLE.
− obudowa teleskopowa z PE - HAWLE
− skrzynka uliczna teleskopowa z Ŝeliwa szarego - HAWLE
− połączenie kołnierzowe do rur PE Ø125mm- HAWLE
2. Zespół studni wodomierzowej do przyłącza wody:
− połączenie kołnierzowe do rur PE DN100/Ø125mm – firmy HAWLE
− kształtka Ŝeliwna kołnierzowa redukcyjna DN100/65 PN16 – firmy HAWLE
− zasuwa dwustronnie kołnierzowa typu E DN65 PN16 – firmy HAWLE
− filtr z zaworem spustowym Y333P DN65 – firm DANFOSS,
− kształtka dwukołnierzowa L=0,40m DN65 – firmy HAWLE
− wodomierz sprzęŜony typu MWN /JS 65/ 2,5-S DN65 z zaworem spręŜynowym
firmy POWOGAZ,
− zawór antyskaŜeniowy EA 423 RE DN65 – firmy DANFOSS,
− złączka amortyzacyjna typu ZKB DN65 – firmy DANFOSS,
− podpory stalowe,
3. Zespół podłączenia hydrantu:
− trójnik bosy PE Ø125/Ø90mm
− połączenie kołnierzowe do rur PE DN80/Ø90mm
− zasuwa dwu-kołnierzowa DN80mm Ŝeliwo sferoidalne
− prostka dwustronnie kołnierzowa DN80mm L=0,80m Ŝeliwo sferoidalne
− łuk kołnierzowy ze stopką DN80 Ŝeliwo
− nadziemny hydrant zabezpieczony w przypadku złamania DN80 Ŝeliwo
− obudowa teleskopowa PE
− przedłuŜenie wrzeciona zasuwy trzpień stal ocynkowana
− skrzynka uliczna teleskopowa
4
*Dopuszcza się zastosowanie alternatywnych producentów pod warunkiem zachowania
parametrów wytrzymałościowych, hydraulicznych i technicznych powyŜszych elementów.
W chwili obecnej na rozwaŜanym terenie zlokalizowany jest budynek, do którego
doprowadzona woda przyłączem z wodociągu DN80.
Działka podlegająca inwestycji graniczy z ul. Wachowskiej pod która zlokalizowana
jest sieć wodociągowa Ø150mm Ŝeliwo, z której będzie dostarczana woda na potrzeby
bytowo-gospodarcze oraz przeciw poŜarowe.
Doprowadzenie wody do projektowanego kompleksu rekreacyjno sportowego
będzie odbywać się projektowanym przyłączem PE- 100 SDR17 PN10 - PIPELIFE.
Na przyłączu będzie zlokalizowana studnia z zestawem wodomierzowym. Studnia
będzie miała wymiary 1800x3000x2000mm. Studnia zlokalizowana będzie w
odległości ok. 53,50m od włączenia do wodociągu. Studnia wodomierzowa
wyposaŜona zostanie we właz typu lekkiego C0 250kN. Studnia będzie zlokalizowana
pod terenem zielonym. Dodatkowo studnia posiadać będzie wentylacje grawitacyjną
wykonaną z rur PVC Ø110mm zakończonej wywiewką.
Roboty ziemne związane z wykonaniem przyłącza wodociągowego naleŜy
wykonać mechanicznie przy uŜyciu koparki podsiębiernej . Ściany wykopu naleŜy
zabezpieczyć ściankami szczelnymi typu OW-Wronki. Rurociąg naleŜy posadowić
w wykopie na podsypce z piasku 0,15m. Zasypkę oraz obsypkę do wysokości 0,5m
powyŜej wierzchu rury wykonać z gruntu kat. I. Obsypkę oraz zasypkę wykonać
ręcznie warstwami 0,20m oraz zagęścić mechanicznie z kontrolą wskaźnika
zagęszczenia ID = 0,98. W miejscach kolizji z istniejącymi sieciami infrastruktury
podziemnej prace są wykonywane ręcznie.
1.3. Usytuowanie poziome i pionowe przyłącza
Woda na cele p.poŜ. oraz socjalno-bytowe będzie dostarczana z wodociągu
ulicznego Ŝeliwnego DN150mm zlokalizowanego pod ul. Wachowskiej, stanowiącej
północną granicę działki. Przyłącze ułoŜone będzie pod terenem zielony, chodnikiem,
parkingiem oraz ulicą. Trasy przyłącza powinien wyznaczyć uprawniony geodeta,
w nawiązaniu do przedstawionego domiaru.
Usytuowanie poziome przyłącza pokazano na mapie w skali 1:500 (rys. 1).
1.4. Materiał i średnica przyłącza wodociągowego
Przyłącze wodociągowe będzie wykonane z rur PE-100 SRD17 PN 10.
5
Podłączenie do wodociągu ulicznego, Ŝeliwnego DN150mm wykonane będzie przy
uŜyciu trójnika kołnierzowego Ŝeliwnego. Za trójnikiem będzie zlokalizowane zasuwa
kołnierzowa Ŝeliwna DN100mm PN16. Na przyłączu będzie zlokalizowana studnia
wodomierzowa, o wymiarach 1800x3000x2000mm.
1.5 Układanie przewodów oraz ich montaŜ
Sposób montaŜu przewodów powinien
zapewnić
utrzymanie
kierunku
i spadków zgodnie z dokumentacją techniczną. W wypadku wystąpienia wód
gruntowych zastosować odpompowanie wód gruntowych z wykopu za pomocą
pompy. Opuszczanie i układanie przewodu na dnie wykopu moŜe się odbywać
dopiero po przygotowaniu podłoŜa. Przed opuszczeniem rur do wykopu naleŜy
sprawdzić ich stan techniczny. Rury nie mogą mieć uszkodzeń, oraz naleŜy
zaopatrzyć w tymczasowe zamknięcia w postaci korków lub zaślepek. W miarę
moŜliwości naleŜy montować przewód na powierzchni terenu i następnie opuścić do
wykopu. NaleŜy przy tym mieć na uwadze, Ŝe przy wykopach wąskoprzestrzennych
obudowanych z poprzecznymi rozporami, opuszczanie przewodu do wykopu jest
utrudnione i pociąga za sobą konieczność zmniejszenia długości opuszczanych
odcinków. Poza tym, istotne znaczenie ma cięŜar rur. Przy stosowaniu technologii
montaŜu przewodów na powierzchni terenu naleŜy oddzielnie wykonać montaŜ
węzłów zawierających cięŜką armaturę, którą następnie naleŜy połączyć z ciągiem
zmontowanych rur juŜ w wykopie.
Zaprojektowano
komorę
wodomierzową
o
wymiarach
wewnętrznych
1800x3000x2000mm z płytą pokrywową z otworem włazowym φ600mm. Dno wykopu
przed ułoŜeniem komory naleŜy zabezpieczyć warstwą 15cm podsypki piaskowo –
Ŝwirowej zagęszczonej do Id=0,98. Wykonaną studnię naleŜy zabezpieczyć warstwą
izolacyjna 2 x bitgum. Wszelkie połączenia zabezpieczyć zaprawą cementową.
Przejścia przewodów przez ściany studni wykonać jako wodoszczelne łańcuchowe dla
rur PE.
Komin złazowy wykonać z cegły kanalizacyjnej kl.35. Wysokość komina
dopasować na budowie. Wewnątrz wykonać stopnie złazowe z prętów φ32mm.
Wejście do studni zabezpieczyć włazem typu C0-250kN. Zagęszczać warstwami
materiał wypełniający obszar w promieniu 50cm wokół studni. Opomiarowanie zuŜycia
wody odbywać się będzie w studni wodociągowej za pomocą wodomierzowa MW/JS
65/2,5
S
DN65
firmy
PoWoGaz,
w której
zlokalizowano
równieŜ
armaturę
zabezpieczającą przed przepływem zwrotnym (zgodnie z PN–EN:1717). Zespół
6
zabezpieczający stanowić będzie zawór antyskaŜeniowy EA 423RE DN65 oraz filtr
siatkowy Y333P DN65. Armaturę odcinającą stanowią zasuwy odcinające klinowe
DN65 firmy HAWLE. Całość zespołu umieścić na podporach stalowych. Wentylacja
studni odbywać się będzie za pomocą dwóch rur wywiewnych DN110 zlokalizowanych
w pasie zieleni.
1.7. Bloki oporowe i podporowe
Na załamaniach kierunku przyłącza naleŜy wykonać podbetonowanie węzła
w formie
bloków
podporowych
z
betonu
B15
co
najmniej
6
dni
przed
przeprowadzeniem próby hydraulicznej wg PN–81/B–03020.
1.8. Próba szczelności i dezynfekcja
Przed włączeniem przyłącza wodociągowego do sieci miejskiej naleŜy
przyłącze poddać próbie szczelności zgodnie z PN–B–10725/1997 na ciśnienie
próbne 10 atm. Po wykonaniu próby oraz uzyskaniu pozytywnego wyniku naleŜy
wykonane
przyłącze
poddać
płukaniu
oraz
dezynfekcji.
Dezynfekcje
naleŜy
przeprowadzić 4% podchlorynem sodu w ilości 200mg/l, czas kontaktu powinien
wynosić 24h. Po wykonaniu dezynfekcji naleŜy przyłącze ponownie przepłukać
z prędkością >2,5 m/s oraz wykonać badania bakteriologiczne i fizykochemiczne
wody.
Wszystkie
powyŜsze
operacje
naleŜy
przeprowadzić
pod
nadzorem
administratora sieci wodociągowej tj. ZAKŁAD WODOCIĄGÓW I KANALIZACJI W
OLEŚNIE.
1.9. Oznakowanie przyłącza.
Po wykonaniu wodociągu, naleŜy go oznakować. Tablice informacyjne zgodnie z
normą PN–86/B–09700 umocować na pobliskich budynkach, ogrodzeniu trwałym,
ewentualnie na słupach Ŝelbetowych o wymiarach 0,10x0,10x2,0m. Oznakowaniu
podlegają załamania trasy wodociągu w planie i zasuwy. Rury PE przykryć taśmą
sygnalizacyjno – ostrzegawczą w kolorze niebieskim z wkładką metaliczną
w odległości 30cm nad wierzchem przewodu.
1.10. Warunki wodno – gruntowe.
Teren obejmujący kompleks rekreacyjno – sportowy w Oleśnie połoŜony jest w
południowo – zachodniej części Olesna. Geomorfologicznie jest to fragment
wysoczyzny polodowcowej. W podłoŜu dokumentowanego terenu pod warstwą
7
nasypów i gleby o miąŜszości 0,50 – 1,10m występują piaski wodnolodowcowe i gliny
zwałowe. Wody gruntowe występują w postaci warstwy wodonośnej związanej z
piaskami wodnolodowcowymi. Zwierciadło wody gruntowej stabilizuje się na
głębokości 1,30 – 1,90m. Maksymalny poziom wód gruntowych moŜe występować w
strefie głębokości 1,0m p.p.t.
1.11. Dobór wodomierza głównego.
Wyznaczenie przepływu obliczeniowego
W celu pomiaru ilości zuŜytej wody zaprojektowano wodomierz sprzęŜony
MW/JS 65/2,5 S DN65.
Dobór wodomierza głównego:
− obliczeniowe zapotrzebowanie wody na cele socjalne wynosi:
qSOC=2,22l/s=8 m3/h
obliczeniowe zapotrzebowanie wody na cele p. poŜ. hydrantu zewnętrznego
DN80
qnom – dla jednego hydrantu zewnętrznego DN80 wynosi – 10l/s
qp.poŜ=10l/s =36 m3/h
–
obliczeniowy przepływ wody dla ustalenia wielkości wodomierza:
Q wod. = Qp.poŜ + 0,15 × QSOC = 10 l/s + 0,15 x 2,22 l/s = 10,33 l/s = 37,20 m3/h
–
Straty miejscowe na wodomierzu:
∆hwod = 28kPa = 2,8m.s.w.
Dobrano wodomierz MWN/JS 65/2,5 S DN65 firmy PoWoGaz
Jest to wodomierz sprzęŜony składający się z wodomierza głównego śrubowy z poziomą
osią wirnika typu MWN i wodomierzem bocznym skrzydełkowym jednostrumieniowym
typu JS.
- dopuszczalna temperatura robocza 50oC,
- dopuszczalne ciśnienie robocze 1,6MPa,
- nominalny strumień objętościowy qp = 15 m3/h
- max. roboczy strumień objętościowy qsr = 70 m3/h
- próg rozruchowy - 0,015 m3/h
Na działce podlegającej inwestycji projektowane są dwa hydranty zewnętrzne
8
DN80mm.
1.12. Dobór zaworu antyskaŜeniowego oraz filtru
Zgodnie z PN-B-01706/Az1 za wodomierzem zamontowany zostanie zawór
antyskaŜeniowy
typ
EA
423RE
DN65
DANFOSS
zapobiegający
wtórnemu
zanieczyszczeniu wody.
Przed wodomierzem sprzęŜonym naleŜy zamontować filtr z osadnikiem Y333P DN65
firmy DANFOSS.
Straty miejscowe na zaworze antyskaŜeniowym:
∆hzaw=0,70m.s.w
Straty miejscowe na filtrze:
∆hfil = 1,10 mH2O
1.13. Straty ciśnienia na zestawie wodomierzowym:
∆h = ∆hwod + ∆hzaw + ∆hfil + ∆hzas
∆h = 2,8+0,70+1,10+0,22 = 4,82m.s.w.
ZAKŁAD WODOCIĄGÓW I KANALIZACJI W OLEŚNIE zobowiązuje się na
dostarczenie wody pod ciśnieniem 0,31 – 0,38 MPa.
1.14. Obliczenia hydrauliczne przyłącza wodociągowego.
Obliczenia wykonano w programie EPANET 2.0 dla dwóch przypadków:
maksymalne zapotrzebowanie socjalno bytowe, oraz wypadek poŜaru (działający
jedne hydrant). Wyniki obliczeń zestawiono załączniku. PowyŜsze obliczenia
hydrauliczne wykazały Ŝe naleŜy zastosować rury o średnicy wewnętrznej Ø112mm.
Przed włączeniem projektowanego przyłącza do istniejącego wodociągu naleŜy
poddać je próbie szczelności zgodnie z PN-B-10725/1997 na ciśnienie próbne 10 atm
1.15. Próba szczelności
Przed włączeniem projektowanego przyłącza do istniejącego wodociągu naleŜy
poddać je próbie szczelności zgodnie z PN-B-10725/1997 na ciśnienie próbne 10 atm
2. Przyłącze kanalizacji sanitarnej
9
W obecnej chwili działka podlegająca inwestycji posiada uzbrojenie w sieć
kanalizacji sanitarnej. Ścieki socjalne i po płukaniu filtrów będą odprowadzane do
istniejącego przyłącza kanalizacji sanitarnej poprzez studnię S0istn.
2.2. Bilans ilości ścieków:
Maksymalny wydatek wód popłucznych z płukania filtrów wynosi 25l/s w ciągu
10min. ZAKŁAD WODOCIĄGÓW I KANALIZACJI w OLEŚNIE zapewnia odbiór
ścieków technologicznych w ilości 6,0l/s aby nie dopuścić do spiętrzenia ścieków na
sieci kanalizacyjnej.
2.3. Opis ogólny sposobu wykonania kanalizacji sanitarnej.
Ścieki socjalno – bytowe, oraz po płukaniu filtrów będą odprowadzane do sieci
kanalizacji sanitarnej przyłączem z istniejącego budynku poprzez studnię S0istn. Do
wyŜej wymienionego przyłącza ścieki będą odprowadzane jednym przykanalikiem
PVC-U gładka powierzchnia Ø200x7,3mm SN8 (od studni S1). Z budynku kompleksu
rekreacyjno sportowego wyprowadzono 2 wyjścia kanalizacji sanitarnej PVC 200mm.
Studzienki przyłączeniowe będą wykonane w technologii z kręgów Ŝelbetowych.
Połączenia
kręgów
betonowych
będą
zabezpieczone
uszczelką.
W
celu
przechwycenia zanieczyszczeń powstałych podczas płukania filtrów zaprojektowano
studnię osadnikową S1 z zasyfonowanym wylotem.
Projektowane przyłącze kanalizacji technicznej naleŜy wykonać
z następujących elementów:
− rura PVC-U φ200x7,3 mm,
− studnia kanalizacyjna DN1200 wykonana z kręgów betonowych z wlotem
− środek do izolacji zewnętrznej i wewnętrznej elementów Ŝelbetowych:
Schomburg, Ombran, Torgum, Bitgum, Gumbit w ilości nie mniejsze niŜ 3,0 kg/m2
lub masa uszczelniająca Drizora.
2.4. Usytuowanie poziome przyłącza kanalizacji sanitarnej
Projektowane przyłącze kanalizacji sanitarnej prowadzone jest pod drogą oraz
terenami zielonymi. Ścieki sanitarne i z płukania filtrów są odprowadzane
bezpośrednio do projektowanych studni S1 i S2. Trasy kanałów powinien wyznaczyć
uprawniony
geodeta,
w
nawiązaniu
do
przedstawionego
planu
sytuacyjno
wysokościowego terenu.
Usytuowania poziome kanałów pokazano na mapie w skali 1:500
10
2.5. Studnie kanalizacyjne
Zaprojektowano studnie kanalizacyjne wykonane z kręgów betonowych
DN1200 uszczelnianych uszczelką gumową. Studnię naleŜy zaopatrzyć we właz
Ŝeliwny typu lekkiego C 250kN. Włazy tej klasy są stosowane w terenach zielonych
gdzie występują małe obciąŜenia powierzchni. Studnie naleŜy zlokalizować na
podsypce z piasku, podsypka o wysokości 20cm. Na zewnętrz oraz wewnątrz naleŜy
zaizolować środkiem do izolacji elementów Ŝelbetowych: Schomburg, Ombran,
Torgum, Bitgum lub Gumbit w ilości nie mniejsze niŜ 3,0 kg/m2.
2.6. Materiał i średnica przyłączy kanalizacji sanitarnej.
Przyłącze kanalizacji sanitarnej naleŜy wykonać z rur PVC-U Ø200x7,3mm
SN8.
2.7. Układanie przewodów oraz ich montaŜ
Sposób montaŜu kanałów powinien zapewnić utrzymanie kierunku i spadków
zgodnie z dokumentacją techniczną. W przypadku wystąpienia wód gruntowych
naleŜy zastosować odpompowanie wody z wykopu za pomocą pompy. Opuszczanie i
układanie przewodu na dnie wykopu moŜe odbywać się dopiero po przygotowaniu
podłoŜa. Przed opuszczeniem rur do wykopu naleŜy sprawdzić ich stan techniczny.
Rury nie mogą mieć uszkodzeń, oraz naleŜy zaopatrzyć w tymczasowe zamknięcia w
postaci korków lub zaślepek. W miarę moŜliwości naleŜy montować przewód na
powierzchni terenu i następnie opuszczać do wykopu. NaleŜy przy tym mieć na
uwadze, Ŝe przy wykopach wąskoprzestrzennych obudowanych z poprzecznymi
rozporami, opuszczanie przewodu do wykopu jest utrudnione i pociąga za sobą
konieczność zmniejszenia długości opuszczanych odcinków.
Rury PVC-U firmy PIPE LIFE wyposaŜone są w kielichy z pierścieniem
uszczelniającym końce umoŜliwiające szybki montaŜ. Łączenie rur naleŜy wykonać
w następujący sposób:
- sprawdzić i oczyścić kielich, uszczelkę i bosy koniec rury,
- posmarować środkiem poślizgowym uszczelkę,
- wcisnąć bosy koniec rury do kielicha.
11
1. Przyłącze kanalizacji deszczowej
W obecnej chwili działka podlegająca inwestycji nie jest uzbrojona w system
kanalizacji deszczowej. Za wschodnią i północną granicą działki zlokalizowany jest
kanał Ø300 kanalizacji deszczowej. Warunki techniczne wydane przez ZAKŁAD
WODOCIĄGÓW I KANALIZACJI W OLEŚNIE zezwalają na wprowadzenie wszystkich
wód opadowych do istniejącego systemu kanalizacji deszczowej.
1.2. Bilans ścieków deszczowych odprowadzany z terenu działki:
Rodz.
nawierzchni
A
Ψ
Azred
q
Przepływ
Dach
Droga
m2
1513,7
2739,8
0,8
0,9
m2
1210,96
2465,82
l/has
128
128
Płyta aŜurowana
1508,4
0,4
603,36
150
l/s
15,50
31,56
47,06
9,05
Przepływ obliczeniowy wyznaczony został ze wzoru:
qd = Ψ ⋅ A ⋅
[
I dm 3
s
10000
]
Gdzie:
A – pole powierzchni odwadnianej,
I – miarodajne natęŜenie deszczu – przyjęte 128 dm3/(s·ha)
Ścieki z terenu dachu będą bezpośrednio odprowadzane do odbiornika,
natomiast ścieki z powierzchni parkingów i chodników odprowadzane będą do
odbiornika
po
wcześniejszym,
wstępnym
oczyszczeniu
w
separatorze
koalescencyjnym.
1.3. Opis ogólny sposobu wykonania kanalizacji deszczowej.
Na terenie podlegającemu inwestycji wybudowane zostaną dwa rodzaje
kanalizacji deszczowej:
- kanalizacja deszczowa odprowadzająca wody opadowe z terenu parkingów,
- kanalizacja deszczowa odprowadzająca wody opadowe z powierzchni dachu.
12
1.3.1. Kanalizacja deszczowa odprowadzająca wody opadowe z terenu parkingu
Ścieki z terenów parkingów i chodników będą zbierane przez kanalizacje
deszczową składającą się z systemu wpustów ulicznych (wykonane z kręgów
betonowych średnicy Ø500mm z osadnikiem) i Ŝelbetowych studni Ø1200m. W
przypadku studni D2 i D3 zamiast Ŝeliwnych włazów o klasie obciąŜeń D400
zastosowano kratowłazy. Wody opadowe gromadzone przez wpusty uliczne są
odprowadzane do projektowanych kanałów Ø200PVC-U i Ø250PVC-U. Ze względu
na charakter zanieczyszczeń (węglowodory ropopochodne) zawartych w tych
ściekach konieczne jest zastosowanie separatora koalescencyjnego. Ma on na celu
oczyszczenie wód deszczowych z substancji ropopochodnych. Ścieki deszczowe
będą odprowadzane do kanału deszczowego, Ø300 zlokalizowanego za północną
granicą działki. Kanał kanalizacji deszczowej będzie podłączony do studzienki o
rzędnych: 239,32/237,65m n.p.m.
Ścieki z powierzchni parkingowych będą oczyszczane w separatorze
koalescencyjnym typu SEP 6-60. Wymiary separatora według załączników. Separator
zapewnia stały stopień oczyszczania dla całego przepływu w wysokości 15mg/l
substancji ropopochodnych na odpływie.
1.3.2. Kanalizacja deszczowa odprowadzająca wody opadowe z powierzchni
dachu
Wody opadowe z dachu są odprowadzane do projektowanego systemu
kanalizacji deszczowej, skąd są doprowadzane do istniejącego kanału Ø300mm
poprzez studnię D02istn o rzędnych 240,35/238,80m.n.p.m.
Ścieki
z
powierzchni
dachowych
ze
względu
na
małą
zawartość
zanieczyszczeń nie wymagają podczyszczania na separatorze.
Sieć kanalizacyjna deszczowej składa się z rur PVC gładka powierzchnia SN8
oraz studzienek systemowych Ø400mm. Studnie systemowe składają się z kinety
połączeniowo-przelotowej PVC-U 400mm, uszczelki gumowej, rury trzonowej PVC
Ø400, manszety, rury teleskopowej, pierścienia Ŝelbetowego Ø800, włazu Ŝeliwnego
typu C250 (pod terenami zielonymi), włazu Ŝeliwnego typu D400 (pod drogami).
Średnice rur PVC-U wynoszą Ø 160mm i Ø200mm.
*Dopuszcza się zastosowanie alternatywnych producentów pod warunkiem zachowania parametrów
wytrzymałościowych, hydraulicznych i technicznych powyŜszych elementów.
13
1.4. Usytuowanie poziome przyłączy kanalizacji deszczowej
Projektowane
przyłącza
kanalizacji
deszczowej
prowadzone
są
pod
projektowanymi drogami parkingami, chodnikiem oraz ternami zielonymi. Kanalizacja
deszczowa prowadzona jest dwoma przyłączami. Jednym odprowadzającym wody
opadowe z powierzchni parkingowych, chodników, oraz odprowadzającym wody
opadowe z dachów. Przyłącza te włączają się do istniejącego kanału Ø300mm,
poprzez studnię D01istn i D02istn.
Usytuowania poziome kanałów pokazano na mapie w skali 1:500
1.5. Studnie kanalizacyjne
Zaprojektowano studnie kanalizacyjne: systemowe Ø400mm w miejscach
włączenia rur spustowych z dachu, Ø1200mm Ŝelbetowe w miejscach włączenia
wpustów ulicznych (wg rys). Studnie systemowe składają się z kinety połączeniowoprzelotowej Ø400mm, uszczelki gumowej, rury trzonowej Ø400mm, manszety, rury
teleskopowej, pierścienia Ŝelbetowego Ø800 i włazu Ŝeliwnego typu cięŜkiego D600
klasy T40 Studnie naleŜy zlokalizować na podsypce z piasku, podsypka o wysokości
20cm. Ponadto zaprojektowano
1.6. Dobór separatora
Wody opadowe zbierane z powierzchni parkingowych są zanieczyszczone
węglowodorami ropopochodnymi. Dlatego naleŜy je podczyścić w separatorze
koalescencyjnym zanim zostaną odprowadzone do odbiornika. Dla przepływu 47dm3/s
dobrano separator z zintegrowanym osadnikiem o przepływie 60l/s firmy PURATOR.
Separator zapewnia stały stopień oczyszczania dla całego przepływu w wysokości
5mg/l.
Szczegóły techniczne charakteryzujące urządzenie:
-
Przepustowość maksymalna separatora: 60l/s
-
Korpus separatora : monolityczny zbiornik Ŝelbetowy mrozoodporny wodoszczelny
-
pojemność maksymalna 1,2m3
-
szafa filtracyjna – zamknięta konstrukcja szafy uniemoŜliwiająca przelanie się
związków ropopochodnych do jej wnętrza
-
filtr koalescencyjny
14
1.7. Materiał i średnica przyłączy kanalizacji deszczowej.
Przyłącza kanalizacji deszczowej naleŜy wykonać z rur PVC-UØ160x4,7mm
SN8 i PVC-UØ200x5,9mm SN8, PVC-UØ250x7,3mm.
zgodnie z dokumentacją techniczną. W wypadku wystąpienia wód gruntowych
zastosować odpompowanie wód gruntowych z wykopu za pomocą pompy.
Opuszczanie i układanie przewodu na dnie wykopu moŜe się odbywać dopiero po
przygotowaniu podłoŜa. Przed opuszczeniem rur do wykopu naleŜy sprawdzić ich stan
techniczny, rury nie mogą mieć uszkodzeń. Rury naleŜy zaopatrzyć w tymczasowe
zamknięcia w postaci korków lub zaślepek. W miarę moŜliwości naleŜy montować
przewód na powierzchni terenu i następnie opuszczać do wykopu. NaleŜy przy tym
mieć
na
uwadze,
Ŝe
przy
wykopach
wąskoprzestrzennych
obudowanych
z poprzecznymi rozporami, opuszczanie przewodu do wykopu jest utrudnione
i pociąga za sobą konieczność zmniejszenia długości opuszczanych odcinków.
uszczelniającym końce umoŜliwiające szybki montaŜ. Łączenie rur naleŜy wykonać w
następujący sposób:
1.9. Próba szczelności
Wykonane przyłącze kanalizacji deszczowej naleŜy poddać próbie szczelności
na eksfiltrację wraz ze studniami rewizyjnymi zgodnie z PN-EN 1610/2002.
zgodnie z dokumentacją techniczną. W wypadku wystąpienia wód gruntowych
zastosować odpompowanie wód gruntowych z wykopu za pomocą pompy.
Opuszczanie i układanie przewodu na dnie wykopu moŜe się odbywać dopiero po
przygotowaniu podłoŜa. Przed opuszczeniem rur do wykopu naleŜy sprawdzić ich stan
techniczny, rury nie mogą mieć uszkodzeń. Rury naleŜy zaopatrzyć w tymczasowe
15
zamknięcia w postaci korków lub zaślepek. W miarę moŜliwości naleŜy montować
przewód na powierzchni terenu i następnie opuszczać do wykopu. NaleŜy przy tym
mieć
na
uwadze,
Ŝe
przy
wykopach
wąskoprzestrzennych
obudowanych
z poprzecznymi rozporami, opuszczanie przewodu do wykopu jest utrudnione
i pociąga za sobą konieczność zmniejszenia długości opuszczanych odcinków.
uszczelniającym końce umoŜliwiające szybki montaŜ. Łączenie rur naleŜy wykonać w
następujący sposób:
III. Cześć budowlano -konstrukcyjna
1. Sposoby wykonania robót ziemnych
Przyjęto, iŜ wykopy pod przyłącze kanalizacji deszczowej będą jako wąsko
przestrzenne
o
ścianach
pionowych,
umocnionych
deskowaniem
poziomym
systemem typu OW-Wronki lub wyprasek stalowych.
Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu
powinny być zabezpieczone przed uszkodzeniem.
Bezwzględnie ręcznie muszą być wykonane odcinki kolizji z istniejącym
uzbrojeniem. Całość przyłączy wykonać po makroniwelacji terenu.
2. Posadowienie przyłączy.
Rurociągi posadowić na 20 cm warstwie gruntu piaszczystego kat. l-ll - z max
wykorzystaniem gruntu pochodzącego z wykopu. Celem zabezpieczenia rur i ich
izolacji przed uszkodzeniem naleŜy zasypać je do wysokości 30 cm ponad wierzch
gruntem piaszczystym, bez grud, brył i kamieni. Przy wykonaniu zasypki winna
obowiązywać zasada maksymalnego wykorzystania urobku pochodzącego z wykopu.
Zasypkę zagęścić ubijakiem po obu stronach rurociągu (ze szczególnym zwróceniem
uwagi na „pachy" rur). Obsypkę oraz zasypkę wykonać ręcznie warstwami 0,20m oraz
zagęścić mechanicznie z kontrolą wskaźnika zagęszczenia ID = 0,98. Do wysokości 50
cm ponad wierzch rur zasypka winna być wykonana sposobem ręcznym.
3. Odwodnienie wykopów.
16
W przypadku napływu wód gruntowych do wykopu naleŜy zastosować, jako
obudowę wykopu, ścianki szczelne. Odwodnienie wykopu naleŜy wykonać za pomocą
igłofiltrów zlokalizowanych w po jednej stronie wykopu w rozstawie co 2,0m.
Alternatywnie moŜliwe jest odwodnienie wykopu poprzez zastosowanie drenaŜu
w dnie wykopu oraz studni zbiorczej drenaŜowej. Pompowanie wody ze studni
wykonać za pomocą pompy spalinowej przenośnej. Na odprowadzanie wody z
wykopu uzyskać zgodę administratora odbiornika np. kanału lub cieku oraz w razie
potrzeby Pozwolenie Wodnoprawne.
IV. Wytyczne realizacji inwestycji
1. Informacje ogólne.
Projektowana
instalacja
nosi nazwę
budowa
przyłącza
wodociągowego,
kanalizacji sanitarnej i deszczowej przy ul. Wachowskiej w Oleśnie dla kompleksu
rekreacyjno – sportowego.
2. Metody realizacji budowy
2.1. Ogólne dyspozycje metod realizacji budowy.
Przedmiotem niniejszego opracowania jest projekt budowlany-wykonawczy
przyłączy
wodociągowego,
kanalizacji
sanitarnej
i
deszczowej
dla
kompleksu
rekreacyjno – sportowego przy ul. Wachowskiej w Oleśnie.
2.2. Rodzaje wykopów i ich zabezpieczenie.
Wykonanie wykopów przyjęto w 60% sposobem mechanicznym, w 40%
sposobem ręcznym, w wykopie wąsko przestrzennym o ścianach pionowych.
Umocnienie ścian wykopów naleŜy wykonać wypraskami stalowymi lub ściankami
OW-Wronki.
2.2.1. Układanie rur w wykopie
Projektowane przewody naleŜy układać w wykopie sposobem ręcznym.
2.2.2. Zasypka wykopów.
Do wysokości 50 cm ponad wierzch rury zasypka musi być wykonana sposobem
ręcznym. Nadmiar ziemi z wykopu naleŜy odwieźć samochodami samowyładowczymi
51 na odległość do 5 km, w miejsce wskazane przez inwestora.
17
2.3. Roboty montaŜowe
2.3.1. Sposób wykonania
Roboty montaŜowe naleŜy wykonać zgodnie z 'Warunkami technicznymi
wykonania i odbioru sieci kanalizacyjnych” opracowanymi przez COBRTI INSTAL.
2.3.2. Próba szczelności przyłączy.
Wykonane przyłącze kanalizacji deszczowej i sanitarnej naleŜy poddać próbie
szczelności na eksfiltrację zgodnie z PN-EN 1610/2002. Przed włączeniem
projektowanego przyłącza wodociągowego do istniejącej sieci naleŜy poddać go
próbie szczelności zgodnie z PN–B–10725/1997 na ciśnienie próbne 10 atm.
2.4. Wymagania materiałowe
Do wykonania przyłączy zastosować rury oraz armaturę producentów
posiadających wdroŜony system zarządzania jakością zgodnie z EN ISO 9001.
18

1 Spis treści I. Dane ogólne.....................................................

Transkrypt

Podobne dokumenty

WNIOSEK o odbiór k

Formularz F1

Zakład Usług Technicznych Spółka z o

Schemat wykop ZAŁ 3

deklaracja

„Budowa kanalizacji sanitarnej w ul. Wiatraki – Zimna Woda” W

CENNIK OPRACOWANIA PROJEKTU BUDOWLANEGO

I etap budowy kanalizacji deszczowej ulicy Kochanowskiego

Zawiadomienie Generalnego Dyrektora Ochrony Środowiska z dnia

Program ochrony wód zbiornika sulejowskiego
