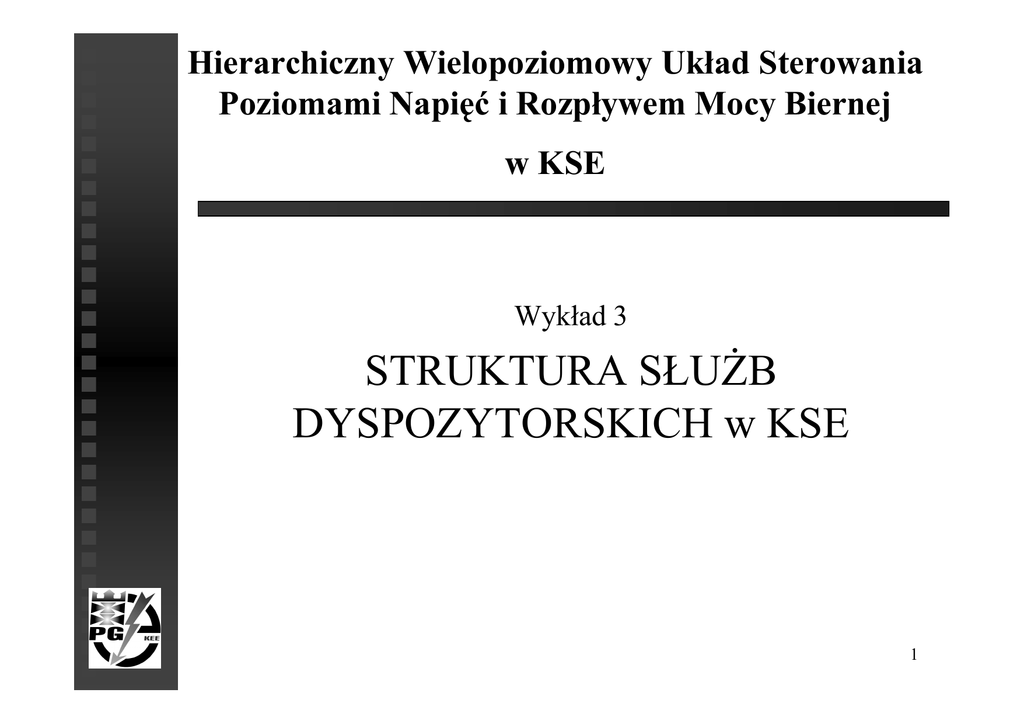

Hierarchiczny Wielopoziomowy Układ Sterowania
Poziomami Napięć i Rozpływem Mocy Biernej
w KSE
Wykład 3
STRUKTURA SŁUśB
DYSPOZYTORSKICH w KSE
1
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Węzły wytwórcze
~
Węzły wytwórcze
Transformatory
i autotransformatory
400/220 kV
STER. ZDALNE
(KDM)
POM.
RG
LOK.
Ugz
STER. ZDALNE
(KDM)
POM.
RG
~
LOK.
Ugz
ϑT
RT
SIECI PRZESYŁOWE 400 kV
STER.
LOK.
STER. ZDALNE
(KDM)
Konfiguracja sterowana przez
KDM
Konfiguracja sterowana przez
KDM
Transformatory
i autotransformatory
400/110 i 220/110 kV
Węzły wytwórcze
~
SIECI PRZESYŁOWE 220 kV
STER. ZDALNE
(ODM)
POM.
RG
LOK.
Ugz
STER. ZDALNE
(ODM)
ϑT
Węzły wytwórcze
STER. ZDALNE
(ODM)
POM.
RG
~
LOK.
STER. ZDALNE
(ODM)
RT
ϑT
STER.
LOK.
Ugz
RT
STER.
LOK.
DZIELONE, WIELOKROTNIE ZAMKNIĘTE I WIELOSTRONNIE
ZASILANE
SIECI ROZDZIELCZE 110 kV
Konfiguracja sterowana orzez ZDM
Węzły wytwórcze
Transformatory
110 kV/SN
STER. ZDALNE
~
RG
POM.
LOK.
Ugz
STER. ZDALNE
(ZDM)
ϑT
Baterie kondensatorów
STER. ZDALNE
ϑT
RT
STER.
LOK.
RBK
STER.
LOK.
PROMIENIOWE SIECI ODBIORCZE SN
Konfiguracja sterowana przez ZDM-y i RDM-y
2
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Funkcje i zadania sterowania realizowane z poziomu
krajowej dyspozycji mocy - KDM
Krajowa Dyspozycja Mocy (KDM) ma w dyspozycji:
bazy danych technicznych dotyczące sterowalnych elementów
podsystemu przesyłowego i elektrowni wyprowadzających moc
do tego podsystemu,
opomiarowanie dla identyfikacji stanu podsystemu
przesyłowego i elektrowni jw.,
łączność dyspozytorską z Obszarowymi Dyspozycyjnymi Mocy i
węzłami elektroenergetycznymi o napięciu górnym 750 kV, 400
kV, 220 kV,
treść umów i uzgodnień pomiędzy PSE SA, oraz spółkami
dystrybucyjnymi, elektrowniami wyprowadzającymi moc na
napięciu nie niŜszym od 110 kV, odbiorcami przyłączonymi do
sieci najwyŜszych napięć (nieliczni odbiorcy 220 kV).
3
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Sterowanie realizowane przez KDM polega na:
planowaniu „profilu” napięciowego podsystemu najwyŜszych
napięć (220 kV, 400 kV, 750 kV),
formowaniu i przesyłaniu sygnałów sterujących do węzłów
przy elektrowniach i do sieciowych węzłów
elektroenergetycznych o napięciu górnym 220 kV, 400 kV, 750
kV,
precyzowaniu zadań sterowniczych dla ODM i nadzorowaniu
ich pracy.
4
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
KDM jest odpowiedzialna za:
utrzymanie poziomów napięć w sieci najwyŜszych napięć w
paśmie regulacyjnym, tak aby osiągalny był dzięki regulacji
transformatorów zasilających sieć 110 kV - przedział zmienności
napięcia w tej sieci, uzgodniony ze spółkami dystrybucyjnymi,
prowadzenie ruchu podsystemu wytwórczo-przesyłowego
(elektrownie i sieci najwyŜszych napięć) z zachowaniem
warunków technicznych zainstalowanych tam urządzeń,
optymalne - w sensie interesu PSE SA - prowadzenie ruchu
systemu, wg. kryterium uwzględniającego własne koszty i
zobowiązania wynikające z umów,
archiwizowanie danych pomiarowych i innych, dla rozliczeń za
usługi systemowe w zakresie sterowania poziomami napięć i
rozpływem mocy biernej zgodnie z umowami.
5
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Funkcje i zadania sterowania realizowane z poziomu
obszarowych dyspozycji mocy - ODM
Obszarowe Dyspozycje Mocy (ODM-y) mają do dyspozycji:
bazy danych technicznych elementów podsystemu
przesyłowego najwyŜszych napięć i podsystemu 110 kV
(wraz z elektrowniami wyprowadzającymi moc na napięciu
110 kV) w swoim obszarze sieci,
opomiarowanie dla identyfikacji stanu podsystemu
przesyłowego i podsystemów 110 kV w swoim obszarze
sieci,
łączność dyspozytorską z KDM, sąsiednimi ODM,
Zakładowymi Dyspozycjami Ruchu (ZDR),
elektrociepłowniami zawodowymi i elektrowniami
wodnymi wyprowadzającymi moc na napięciu 110 kV - w
6
swoim obszarze sieci,
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
treść umów i uzgodnień pomiędzy PSE SA, oraz spółkami
dystrybucyjnymi i elektrowniami wyprowadzającymi moc
na napięciu 110 kV,
instrukcję sterowania pracą sieci w obszarze, przekazaną
do ODM przez KDM.
7
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Sterowanie realizowane przez ODM polega na:
planowaniu poziomów napięć w sieciach 110 kV w obszarze
sieci,
formowaniu i przesyłaniu sygnałów sterujących do węzłów
redukcyjnych 220/110 kV i 400/110 kV,
formowaniu i przesyłaniu sygnałów sterujących do duŜych
elektrociepłowni zawodowych wydzielonych elektrowni
wodnych, wyprowadzających moc na napięciu 110 kV,
formowaniu i przesyłaniu sygnałów sterujących do
Zakładowych Dyspozycji Ruchu (ZDR).
8
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
ODM-y są odpowiedzialne za:
utrzymanie w węzłach zasilających sieć 110 kV napięć na
uzgodnionym ze spółkami dystrybucyjnymi - poziomie, z zadaną
tolerancję i ograniczoną zmiennością,
ograniczanie tranzytów mocy biernej przez zamkniętą sieć 110
kV, pomiędzy węzłami zasilającymi tą sieć, do wartości
określonej umową,
prowadzenie ruchu sterowalnych elementów podsystemów 110
kV i w moŜliwym, uzgodnionym z KDM zakresie, równieŜ
podsystemu przesyłowego, z zachowaniem warunków
technicznych zainstalowanych tam urządzeń,
przestrzeganie innych postanowień KDM zawartych w
instrukcji sterowania pracą sieci w obszarze, przekazanej przez
KDM do ODM,
archiwizowanie danych pomiarowych i innych, dla rozliczeń za
usługi systemowe, zgodnie z umowami.
9
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Funkcje i zadania sterowania realizowane z poziomu
zakładowych dyspozycji ruchu - ZDR
Zakładowa Dyspozycja Ruchu ma do dyspozycji:
bazy danych technicznych elementów własnej sieci 110 kV oraz
sterowalnych elementów systemu współpracujących z siecią 110 kV,
opomiarowanie dla identyfikacji stanu własnego podsystemu 110 kV,
łączność dyspozytorska z ODM, sąsiednią ZDR, oraz Rejonowymi
Dyspozycjami Mocy (RDM), dyspozycjami ruchu w:
elektrociepłowniach zawodowych (DREC), elektrowniach wodnych
(DREW), powiązanych bezpośrednio z siecią 110 kV oraz dyspozycją
ruchu duŜych podsystemów odbiorczych (DRO) z własnymi
elektrowniami przemysłowymi lub bez,
treść umów pomiędzy własną spółką dystrybucyjną a sąsiednimi
spółkami dystrybucyjnymi, PSE SA, odbiorcami, wydzielonymi
małymi elektrowniami, przyłączonymi do sieci 110 kV i do sieci
średniego napięcia.
10
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
ZDRy realizują sterowanie poprzez:
planowanie i uzgadnianie z ODM poziomów napięć w
węzłach zasilających sieć 110 kV na własnym terenie,
formowanie i przesyłanie sygnałów sterujących (poziom
generacji, poboru mocy biernej) do lokalnych, wydzielonych
i niewydzielonych elektrowni przyłączonych do sieci 110 kV
i objętych operatywnym sterowaniem przez ZDR,
formowanie i przesyłanie sygnałów sterujących do
Rejonowych Dyspozycji Mocy (RDM),
formowanie i przesyłanie sygnałów sterujących do
wybranych, duŜych podsystemów odbiorczych (z
elektrowniami przemysłowymi lub bez) przyłączonych do
sieci 110 kV.
11
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
ZDR jest odpowiedzialna za:
utrzymanie poziomów napięć 110 kV w GPZtach 110 kV/SN
w zakresie regulacyjnym transformatorów zasilających sieć
średnich napięć,
sterowanie rozpływem mocy biernej z zachowaniem
warunków technicznych urządzeń zainstalowanych w sieci
110 kV (obciąŜenie prądem),
optymalne - w interesie własnej spółki dystrybucyjnej sterowanie pracą własnego podsystemów 110 kV i średnich
napięć, z uwzględnieniem warunków wynikających z umów o
usługi systemowe,
archiwizowanie danych pomiarowych i innych, dla rozliczeń
za usługi systemowe z innymi podmiotami gospodarczymi
12
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
Funkcje i zadania sterowania realizowane z poziomu
rejonowych dyspozycji mocy - RDM
RDMy (sieciowe) mają do dyspozycji:
katalogi danych technicznych elementów sieci 110 kV, średnich i
niskich napięć na swoim terenie, oraz charakterystyki techniczne
sterowalnych elementów własnego podsystemu,
opomiarowanie dla identyfikacji stanu własnego podsystemu,
łączność dyspozytorską z ZDR, małymi elektrowniami wodnymi i
wybranymi podsystemami odbiorczymi, w tym z podsystemami
odbiorczymi wyposaŜonymi we własne, małe elektrownie
przemysłowe,
treść umów i uzgodnień pomiędzy własną spółką dystrybucyjną a
wybranymi podsystemami odbiorczymi i lokalnymi
elektrowniami, wyprowadzającymi moc na średnim napięciu,
instrukcję sterowania opracowaną przez ZDR dla potrzeb RDM.
13
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
RDMy realizują sterowanie poprzez:
nastawę automatyki regulacyjnej (wartości zadane)
regulatorów transformatorów, w przyszłości baterii
kondensatorów w GPZ,
nastawę automatyki regulacyjnej transformatorów
dodawczych w sieciach (rzadkość) i kondensatorów w głębi
sieci średnich napięć (obecnie brak moŜliwości
regulacyjnych),
polecenia dla wybranych podsystemów odbiorczych (w tym
podsystemów z własnymi elektrowniami przemysłowymi) i
lokalnych elektrowni wodnych, dotyczące poziomu generacji
mocy biernej,
instrukcje dotyczące sposobu pracy sterowalnych elementów
sieci średnich napięć, adresowane do obsługi GPZ.
14
STRUKTURA ORAZ ZASADY STEROWANIA U i Q
RDMy są odpowiedzialne za:
dotrzymanie poziomów napięć (z zadaną tolerancją) u
wszystkich odbiorców przyłączonych do sieci średnich i niskich
napięć,
ekonomiczną pracę sieci średnich i niskich napięć w warunkach
normalnych, co sprowadza się do postulatu moŜliwie małych
obciąŜeń mocą bierną wszystkich elementów tej sieci,
wykonywanie poleceń i instrukcji z ZDR dotyczących pracy
źródeł mocy biernej przyłączonych do szyn średniego napięcia w
GPZ.
archiwizowanie danych pomiarowych i innych dla rozliczeń za
usługi systemowe w zakresie sterowania poziomami napięć i
rozpływem mocy biernej z lokalnymi elektrowniami i
odbiorcami, o ile takie umowy zawarto.
