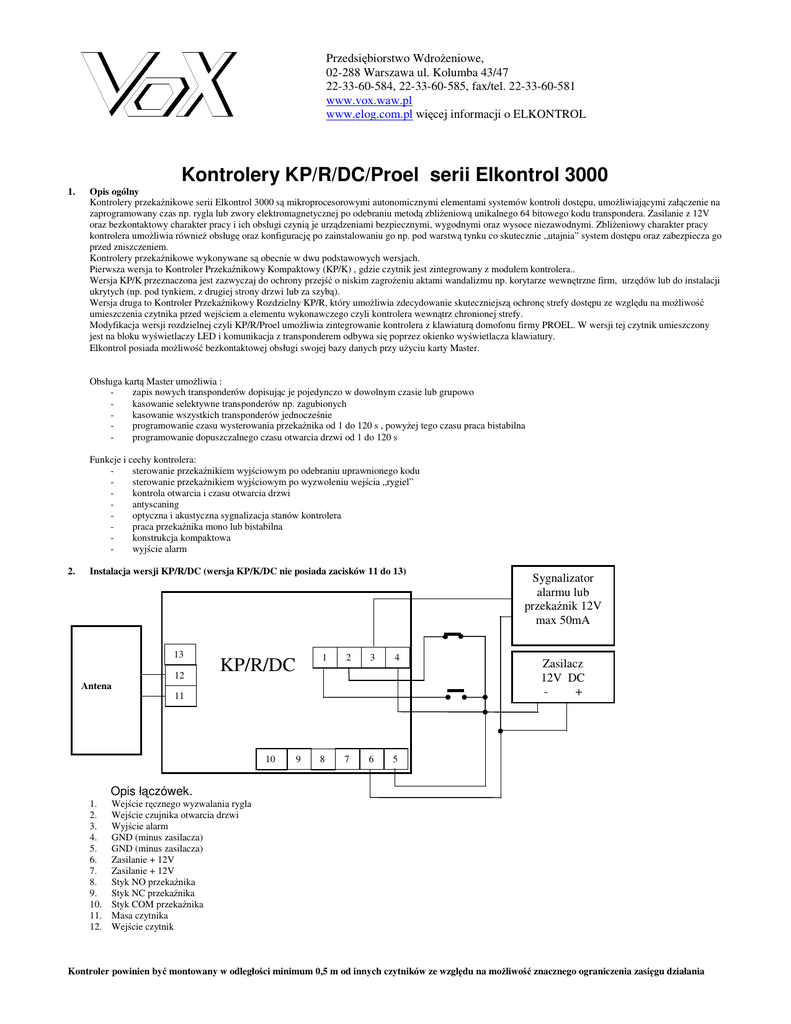

Kontrolery KP/R/DC/Proel serii Elkontrol 3000 KP/R/DC

Przedsiębiorstwo WdroŜeniowe,
02-288 Warszawa ul. Kolumba 43/47
22-33-60-584, 22-33-60-585, fax/tel. 22-33-60-581
www.vox.waw.pl
www.elog.com.pl więcej informacji o ELKONTROL
Kontrolery KP/R/DC/Proel serii Elkontrol 3000
1.
Opis ogólny
Kontrolery przekaźnikowe serii Elkontrol 3000 są mikroprocesorowymi autonomicznymi elementami systemów kontroli dostępu, umoŜliwiającymi załączenie na
zaprogramowany czas np. rygla lub zwory elektromagnetycznej po odebraniu metodą zbliŜeniową unikalnego 64 bitowego kodu transpondera. Zasilanie z 12V
oraz bezkontaktowy charakter pracy i ich obsługi czynią je urządzeniami bezpiecznymi, wygodnymi oraz wysoce niezawodnymi. ZbliŜeniowy charakter pracy
kontrolera umoŜliwia równieŜ obsługę oraz konfigurację po zainstalowaniu go np. pod warstwą tynku co skutecznie „utajnia” system dostępu oraz zabezpiecza go
przed zniszczeniem.
Kontrolery przekaźnikowe wykonywane są obecnie w dwu podstawowych wersjach.
Pierwsza wersja to Kontroler Przekaźnikowy Kompaktowy (KP/K) , gdzie czytnik jest zintegrowany z modułem kontrolera..
Wersja KP/K przeznaczona jest zazwyczaj do ochrony przejść o niskim zagroŜeniu aktami wandalizmu np. korytarze wewnętrzne firm, urzędów lub do instalacji
ukrytych (np. pod tynkiem, z drugiej strony drzwi lub za szybą).
Wersja druga to Kontroler Przekaźnikowy Rozdzielny KP/R, który umoŜliwia zdecydowanie skuteczniejszą ochronę strefy dostępu ze względu na moŜliwość
umieszczenia czytnika przed wejściem a elementu wykonawczego czyli kontrolera wewnątrz chronionej strefy.
Modyfikacja wersji rozdzielnej czyli KP/R/Proel umoŜliwia zintegrowanie kontrolera z klawiaturą domofonu firmy PROEL. W wersji tej czytnik umieszczony
jest na bloku wyświetlaczy LED i komunikacja z transponderem odbywa się poprzez okienko wyświetlacza klawiatury.
Elkontrol posiada moŜliwość bezkontaktowej obsługi swojej bazy danych przy uŜyciu karty Master.
Obsługa kartą Master umoŜliwia :
zapis nowych transponderów dopisując je pojedynczo w dowolnym czasie lub grupowo
kasowanie selektywne transponderów np. zagubionych
kasowanie wszystkich transponderów jednocześnie
programowanie czasu wysterowania przekaźnika od 1 do 120 s , powyŜej tego czasu praca bistabilna
programowanie dopuszczalnego czasu otwarcia drzwi od 1 do 120 s
Funkcje i cechy kontrolera:
sterowanie przekaźnikiem wyjściowym po odebraniu uprawnionego kodu
sterowanie przekaźnikiem wyjściowym po wyzwoleniu wejścia „rygiel”
kontrola otwarcia i czasu otwarcia drzwi
antyscaning
optyczna i akustyczna sygnalizacja stanów kontrolera
praca przekaźnika mono lub bistabilna
konstrukcja kompaktowa
wyjście alarm
2.
Instalacja wersji KP/R/DC (wersja KP/K/DC nie posiada zacisków 11 do 13)
13
12
KP/R/DC
1
2
3
4
8
7
6
5
Antena
11
10
9
Sygnalizator
alarmu lub
przekaźnik 12V
max 50mA
Zasilacz
12V DC
+
Opis łączówek.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Wejście ręcznego wyzwalania rygla
Wejście czujnika otwarcia drzwi
Wyjście alarm
GND (minus zasilacza)
GND (minus zasilacza)
Zasilanie + 12V
Zasilanie + 12V
Styk NO przekaźnika
Styk NC przekaźnika
Styk COM przekaźnika
Masa czytnika
Wejście czytnik
Kontroler powinien być montowany w odległości minimum 0,5 m od innych czytników ze względu na moŜliwość znacznego ograniczenia zasięgu działania
3.
Obsługa kartą Master.
Kontroler dostarczany jest z zaprogramowaną kartą Master.
Kartę tą naleŜy przechowywać w bezpiecznym miejscu poniewaŜ jest ona jednym z narzędzi umoŜliwiających dopisywanie lub kasowanie transponderów
sterujących kontrolerem. Oprogramowanie kontrolera dopuszcza stosowanie transponderów typu UNIQUE występujących w postaci kart, krąŜków , oraz
breloków o róŜnych kształtach.
Obsługa kontrolera polega na zbliŜeniu do niego uprzednio zaprogramowanego transpondera co powoduje załączenie przekaźnika i w związku z tym załączenie
rygla na okres 4 sekund (typowe ustawienie fabryczne). Załączenie rygla sygnalizowane jest dźwiękiem buzera oraz ciągłym zaświeceniem na ten czas diody
LED. W przypadku przyłoŜenia nieuprawnionego transpondera buzer wygeneruje dźwięk braku akceptacji kodu i kontroler nie załączy rygla. Otwarcie drzwi
(jeŜeli jest załoŜony czujnik otwarcia drzwi) powoduje wyłączenie rygla przed czasem.
Próba skanowania, lub kilkakrotne przyłoŜenie transpondera nieuprawnionego w czasie 5 sek. powoduje generowanie przez buzer sygnału alarmu który wyłączy
się po czasie 10 sek. (opcjonalne ustawienie fabryczne) lub po przyłoŜeniu karty Master (wyłączenie zasilania nie resetuje stanu alarmu). Kontroler umoŜliwia
zapisanie w jego pamięci do 1024 transponderów.
4.
Programowanie nowych transponderów kartą Master.
-
5.
przyłóŜ kartę Master (buzer wygeneruje trójdźwięk o kolejno narastających częstotliwościach, dioda LED zacznie szybko migać). Od tego momentu
masz 5 sekund na przyłoŜenie nowego transpondera.
PrzyłóŜ nowy transponder (buzer wygeneruje pojedynczy dźwięk akceptacji)
PrzyłoŜenie transpondera juŜ istniejącego w pamięci wygeneruje dźwięk braku akceptacji (trzy dźwięki o kolejno zmniejszających się
częstotliwościach)
JeŜeli chcesz zapisać następne transpondery kolejno zbliŜaj je do kontrolera
Nie przyłoŜenie kolejnego transpondera w przeciągu pięciu sekund powoduje automatyczne wyjście z trybu programowania do trybu pracy normalnej
Kasowanie selektywne kartą Master.
Kasowanie selektywne umoŜliwia usunięcie z pamięci dowolnego pojedynczego transpondera. PoniewaŜ transponder który chcemy wykasować zazwyczaj
jest niedostępny, wskazujemy go transponderem który został zapisany w pamięci kontrolera jako następny. I tak transponder zaprogramowany jako np. trzeci
kasujemy przy uŜyciu transpondera czwartego. Metodą kasowania selektywnego moŜemy usunąć większą liczbę transponderów wielokrotnie zbliŜając
transponder inicjujący proces kasowania. W takiej sytuacji transponder np. piąty będzie po kaŜdym przyłoŜeniu kasował po kolei transpondery, czwarty, później
trzeci, drugi i na końcu pierwszy.
W tryb kasowania selektywnego wchodzimy trzykrotnie zbliŜając kartę Master
trzykrotnie zbliŜ kartę Master (po kaŜdym przyłoŜeniu oddal kartę na ok. 1 sek.)
od trzeciego przyłoŜenia masz pięć sekund na przyłoŜenie transpondera kasującego.
6.
Kasowanie całości pamięci kartą Master.
W przypadku niewielkiej ilości zaprogramowanych w pamięci kontrolera transponderów prostszą metodą na usunięcie zagubionego transpondera jest
wykasowanie całości pamięci a następnie ponowny zapis waŜnych transponerów.
Kasowania całości pamięci dokonujemy pięciokrotnie zbliŜając kartę Master.
Wyczyszczenie pamięci sygnalizowane jest długim dźwiękiem buzera oraz szybszym migotaniem diody LED. Po zakończeniu procesu kasowania kontroler
wygeneruje trzy krótkie dźwięki i powolnym ( ok. jedno błyśnięcie na sekundę) migotaniem diody LED zasygnalizuje wejście w tryb pracy normalnej.
UWAGA: W czasie programowania nowych transponderów, kasowania selektywnego oraz całości pamięci, wejścia czujnika otwarcia drzwi oraz
ręcznego wyzwalania rygla nie mogą być w stanie aktywnym.
7.
Programowanie czasu załączenia przekaźnika kartą Master.
W celu zmiany czasu załączenia przekaźnika naleŜy:
zewrzeć do masy wejście wyzwalania rygla i w czasie tego zwarcia zbliŜyć a następnie oddalić kartę MASTER
rozewrzeć wejście wyzwalania rygla
programowanie czasu kontroler potwierdzi trójtonem po przyjęciu kodu MASTER a następnie rozpocznie generowanie krótkich dźwięków
rozpoczynając jednocześnie pomiar programowanego czasu)
ponowne zbliŜenie karty MASTER zakończy odmierzanie programowanego czasu i zapis jego wartości do pamięci
od tego momentu kaŜde z zbliŜenie karty uŜytkownika lub naciśnięcie przycisku ręcznego wyzwalania rygla uaktywni przekaźnik na nowo
zaprogramowany czas.
nie zbliŜenie ponowne karty MASTER spowoduje po 120 sekundach automatyczne zakończenie programowania i kontroler będzie odtąd pracował w
trybie bistabilnym (tzn. jedno zbliŜenie karty załączy a drugie wyłączy przekaźnik)
8.
Programowanie dopuszczalnego czasu otwarcia drzwi kartą Master.
9.
W celu zmiany czasu dopuszczalnego otwarcia drzwi naleŜy:
rozewrzeć wejście czujnika otwarcia drzwi (otworzyć drzwi) i zbliŜyć a następnie oddalić kartę MASTER
zewrzeć wejście czujnika otwarcia drzwi (zamknąć drzwi)
programowanie czasu kontroler potwierdzi trójtonem po przyjęciu kodu MASTER a następnie rozpocznie generowanie krótkich dźwięków
rozpoczynając jednocześnie pomiar programowanego czasu)
ponowne zbliŜenie karty MASTER zakończy odmierzanie programowanego czasu i zapis jego wartości do pamięci
od tego momentu kaŜde uprawnione otwarcie drzwi (poprzedzone zbliŜeniem waŜnej karty lub przyciśnięciem przycisku ręcznego wyzwalania rygla)
na czas dłuŜszy od zaprogramowanego, spowoduje akustyczną sygnalizację tego faktu
UWAGA : Nieuprawnione otwarcie drzwi natychmiast wyzwoli sygnał alarmu
Dla wersji 24V nie naleŜy zmieniać fabrycznej nastawy czasu.
Parametry techniczne
- Zasilanie
- pobór prądu
- obciąŜalność przekaźnika
- wyjście alarm
- pojemność pamięci
- zasięg czytnika
- sygnalizacja
- rodzaj pracy
- zakres temperatur pracy
- wilgotność względna otoczenia
- wymiary
- masa
12 – 15V/DC (opcjonalnie 24V/DC )
ok. 35 mA
5A
typu OC, obciąŜalność 50 mA,
1003 transpondery
ok. 5 cm
optyczna i akustyczna
monostabilny 4 sek.(opcjonalnie 1 do 120s lub bistabilny)
0 do 70 st. C opcjonalnie –20 do 70 st.C
30 do 80 %
75 x 57 x 15 mm
ok. 80 g
