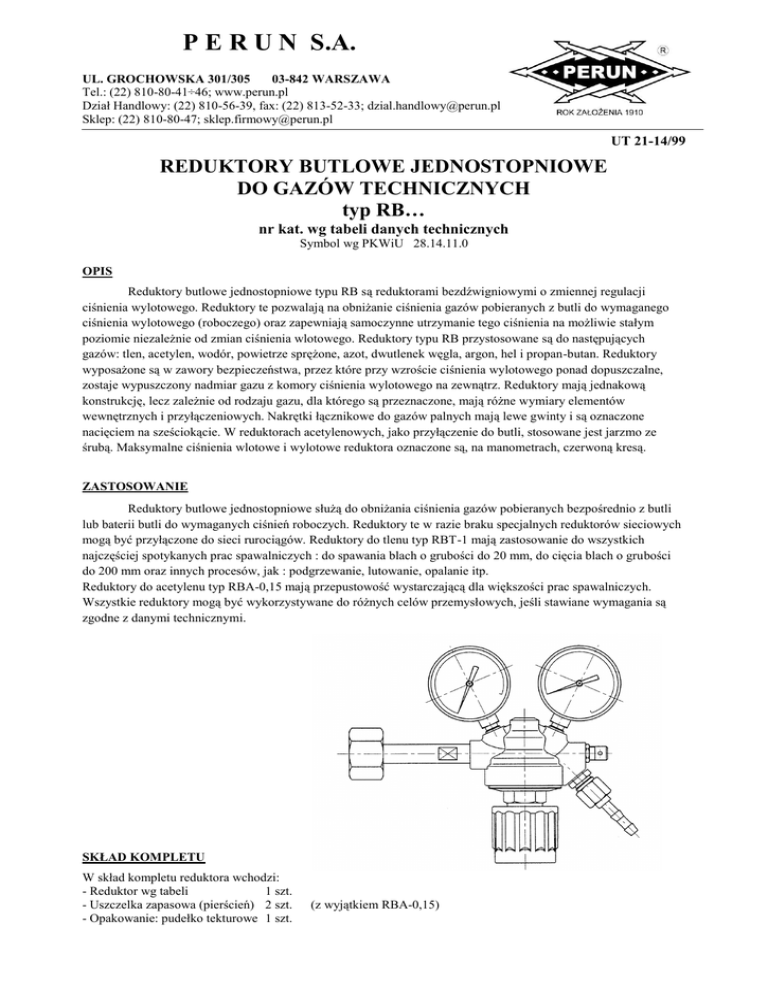

REDUKTORY BUTLOWE JEDNOSTOPNIOWE DO GAZÓW

P E R U N S.A.
UL. GROCHOWSKA 301/305
03-842 WARSZAWA
Tel.: (22) 810-80-41÷46; www.perun.pl
Dział Handlowy: (22) 810-56-39, fax: (22) 813-52-33; [email protected]
Sklep: (22) 810-80-47; [email protected]
UT 21-14/99
REDUKTORY BUTLOWE JEDNOSTOPNIOWE
DO GAZÓW TECHNICZNYCH
typ RB…
nr kat. wg tabeli danych technicznych
Symbol wg PKWiU 28.14.11.0
OPIS
Reduktory butlowe jednostopniowe typu RB są reduktorami bezdźwigniowymi o zmiennej regulacji
ciśnienia wylotowego. Reduktory te pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego
ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym
poziomie niezależnie od zmian ciśnienia wlotowego. Reduktory typu RB przystosowane są do następujących
gazów: tlen, acetylen, wodór, powietrze sprężone, azot, dwutlenek węgla, argon, hel i propan-butan. Reduktory
wyposażone są w zawory bezpieczeństwa, przez które przy wzroście ciśnienia wylotowego ponad dopuszczalne,
zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz. Reduktory mają jednakową
konstrukcję, lecz zależnie od rodzaju gazu, dla którego są przeznaczone, mają różne wymiary elementów
wewnętrznych i przyłączeniowych. Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone
nacięciem na sześciokącie. W reduktorach acetylenowych, jako przyłączenie do butli, stosowane jest jarzmo ze
śrubą. Maksymalne ciśnienia wlotowe i wylotowe reduktora oznaczone są, na manometrach, czerwoną kresą.
ZASTOSOWANIE
Reduktory butlowe jednostopniowe służą do obniżania ciśnienia gazów pobieranych bezpośrednio z butli
lub baterii butli do wymaganych ciśnień roboczych. Reduktory te w razie braku specjalnych reduktorów sieciowych
mogą być przyłączone do sieci rurociągów. Reduktory do tlenu typ RBT-1 mają zastosowanie do wszystkich
najczęściej spotykanych prac spawalniczych : do spawania blach o grubości do 20 mm, do cięcia blach o grubości
do 200 mm oraz innych procesów, jak : podgrzewanie, lutowanie, opalanie itp.
Reduktory do acetylenu typ RBA-0,15 mają przepustowość wystarczającą dla większości prac spawalniczych.
Wszystkie reduktory mogą być wykorzystywane do różnych celów przemysłowych, jeśli stawiane wymagania są
zgodne z danymi technicznymi.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi:
- Reduktor wg tabeli
1 szt.
- Uszczelka zapasowa (pierścień) 2 szt.
- Opakowanie: pudełko tekturowe 1 szt.
(z wyjątkiem RBA-0,15)
2
UT 21-14/99
DANE TECHNICZNE
Typ
reduktora
RBT-1
Znakowanie
reduktora wg
PN-EN 585
3-O-200
RBA-0,15
2-A
RBW-0,3
200 bar*
RBW-1
3-H-200
RBPs-1
3-D-200
RBPs-0,3
200 bar*
RBAz-0,3
200 bar*
RBAz-1
3-N-200
RBGP-0,15
25 bar*
RBArg-0,3
200 bar*
RBArg-1
3-Na-200
RBKW-0,15
185 bar*
RBKW-1
185 bar*
RBHe-0,3
200 bar*
RBHe-1
3-NH-200
Rodzaj gazu
Gwint na wlocie
Znam.
ciśnienie
wlotowe
bar
(MPa)
Tlen
G3/4
Acetylen
jarzmo
200
(20,0)
25
(2,5)
Wodór
W21,8 x l/14” LH
Sprężone powietrze
G5/8 (zewn.)
Zakres
Gwint
Znam.
ciśnień
nakrętki na
przewylotowych
wylocie
pustowość
bar
Końcówka
3
m /h
(MPa)
węża (Φ) mm
0,5-10
(0,05-1)
0,1-1,5
(0,01-0,15)
0,1-3
(0,01-0,3)
30
5
15
0,5-10
(0,05-1)
30
0,1-3
(0,01-0,3)
6
200
(20,0)
Azot
W24,32 x 1/14”
Propan-butan
W21,8 x l/14” LH
15
(1,5)
Argon
W21,8 x 1/14”
200
(20,0)
Dwutlenek węgla
W21,8 x 1/14”
185
(18,5)
Hel
W21,8 x 1/14”
200
(20,0)
0,5-10
(0,05-1)
0,1-1,5
(0,01-0,15)
0,1-3
(0,01-0,3)
0,5-10
(0,05-1)
0,1-1,5
(0,01-0,15)
0,5-10
(0,05-1)
0,1-3
(0,01-0,3)
0,5-10
(0,05-1)
30
4
6
30
2,5
15
6
30
G1/4
6,3
G3/8 LH
8
G3/8 LH
8
G1/4 LH
6,3
G1/4
6,3
G3/8
8
G1/4
6,3
G3/8 LH
8
G3/8
8
G1/4
6,3
G3/8
8
G1/4
6,3
G3/8
8
G1/4
6,3
Nr kat.
212-6301
212-6311
212-6321
212-6322
212-6331
212-6332
212-6341
212-6342
212-6351
212-6361
212-6362
212-6371
212-6372
212-6391
212-6392
Uwagi:
1. Dopuszczalna temperatura gazów na wlocie do reduktorów 5 ÷ 45°C.
2. Przyjęto: l bar = 0,1 MPa.
3. Znakowanie reduktora (wg PN EN 585): klasa reduktora, rodzaj gazu, znamionowe ciśnienie wlotowe.
4. * - znamionowe ciśnienie wlotowe dla typów reduktorów nie podanych w normie PN EN 585.
INFORMACJE DODATKOWE
1.
2.
3.
Do każdego reduktora załączane są ; "Przepisy obsługi reduktorów butlowych jednostopniowych do gazów
technicznych" wg nr 2D-6/97.
Dla każdego reduktora udzielana jest gwarancja na okres 24 miesięcy od daty sprzedaży
(z wyjątkiem części szybko zużywających się), jednak nie dłużej niż 30 miesięcy od daty produkcji.
Przyłączenie reduktora RBGP-0,15 do butli 33 kg wymaga zastosowania załączonej uszczelki nr kat. 811-0010.
