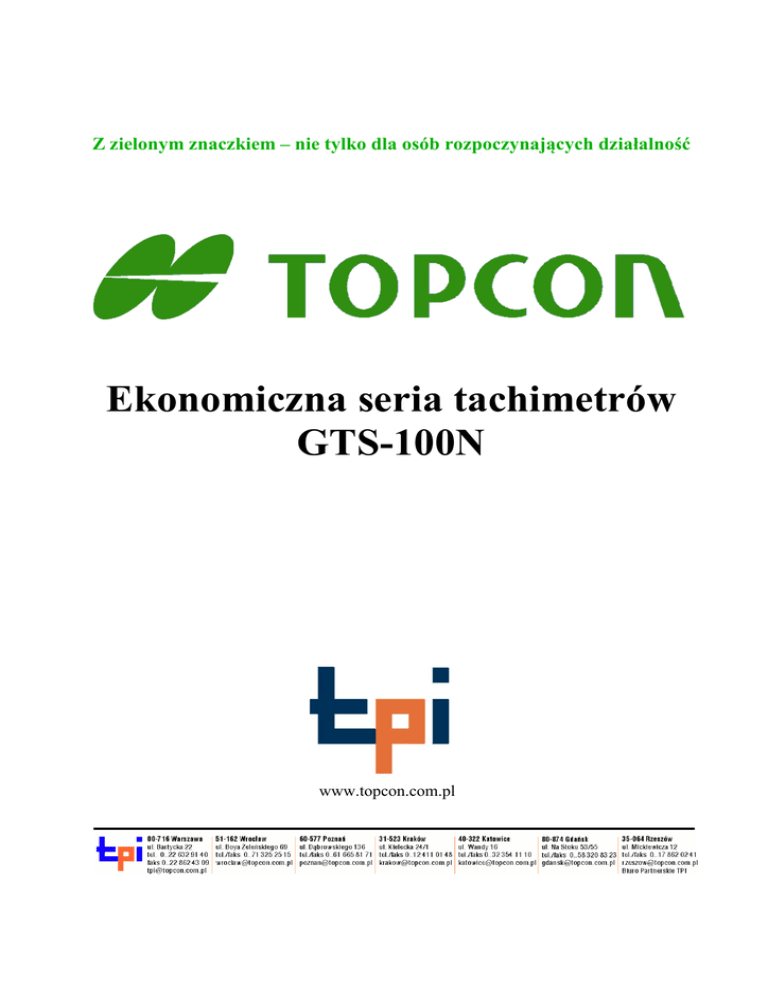

Ekonomiczna seria tachimetrów GTS-100

Z zielonym znaczkiem – nie tylko dla osób rozpoczynających działalność
Ekonomiczna seria tachimetrów
GTS-100$
www.topcon.com.pl
2
Seria tachimetrów GTS-100
1. Tachimetry GTS-100$
Firma Topcon Corporation wprowadziła ekonomiczną linię produktów GREEN LABEL. Nowa linia
przeznaczona jest dla osób rozpoczynających działalność, które nie dysponują dużymi nakładami
finansowymi oraz dla wszystkich tych, którzy nie potrzebują do swoich prac zaawansowanych opcji, w
które wyposażone są standardowe instrumenty.
Całości dopełnia trwała, w pełni wodoszczelna konstrukcja, profesjonalne oprogramowanie, wyjątkowo
wydajny system zasilania oraz nowy system odczytu kół pomiarowych niewymagający inicjacji
instrumentu po włączeniu.
Wysoką jakość wykonania potwierdza 24 miesięczna gwarancja.
2. Parametry użytkowe
Wszystkie modele są wodoszczelne i pyłoszczelne Spełniają one międzynarodową, normę IP54. Tak
więc praca jest możliwa również w przypadku opadów atmosferycznych.
Tachimetry posiadają lunetę o 30x powiększeniu i bardzo dużej średnicy obiektywu – aż 45mm, dzięki
temu nawet bardzo odległe cele będą wyraźnie widoczne.
owoczesna,rozbudowana klawiatura
Duży, czteroliniowy wyświetlacz po obu stronach instrumentu
posiada po 20 znaków w linii, rozbudowana klawiatura ma 24
ergonomiczne przyciski sprawiają, że obsługa tachimetru jest
komfortowa. Dodatkowo instrumenty zyskały nową, lepiej
widoczną czcionkę, zawierającą również polskie litery.
Wielką zaletą serii GTS-100N jest zastosowanie nowoczesnego
układu zasilania i wydajnej baterii.
Tachimetr na jednej baterii umożliwia ciągły pomiar odległości (tracking) przez 9 h, a pomiar kątów
przez 40 h. W praktyce oznacza to możliwość pracy w terenie przez kilka dni bez konieczności
ładowania baterii (10 000 punktów).
Instrumenty wyświetlają dane o właścicielu wprowadzone przez nasz serwis.
TPI Sp. z o.o. ul. Bartycka 22, 00-716 Warszawa, tel.: 0..22 632 91 40, faks: 0..22 862 43 09
www.topcon.com.pl, e-mail: [email protected]
3
Seria tachimetrów GTS-100
3. Pamięć i oprogramowanie
Instrumenty wyposażone są w wewnętrzną pamięć pozwalającą na zapamiętanie aż 24 000 obserwacji
lub punktów (do wytyczeń i osnowy). Każdemu punktowi oprócz numeru (alfanumerycznego) można
nadać alfanumeryczny kod wprowadzony z 50-cio pozycyjnej biblioteki kodów lub ręcznie. Każda
z tych informacji może składać się z 10 znaków.
Współrzędne punktów mogą zawierać do 12 znaków (8 cyfr przed przecinkiem i 4 cyfry po przecinku).
Pozwala to na stosowanie pełnych współrzędnych układu 1965.
Wbudowane programy: możliwość założenia 30 robót geodezyjnych (10 znakowa alfanumeryczna
nazwa), repetycyjny pomiar kąta, pomiar wysokości niedostępnego punktu, pomiar i obliczanie
czołówek, pomiar z ekscentrem celu kątowy i liniowy, obliczenie przecięcia prostej i płaszczyzny,
pomiar współrzędnych (wprowadzenie współrzędnych stanowiska, wysokości instrumentu i pryzmatu),
wcięcie wstecz na max 7 punktów (kątowe i kątowo-liniowe) z podaniem średniego błędu
kwadratowego mo oraz błędów poszczególnych współrzędnych mx, my, mz, obliczenie pola powierzchni,
rzutowanie na linię, wyznaczenie wysokości stanowiska (przeniesienie wysokości z kilku, maksymalnie
10 reperów z podaniem wartości błędu), tyczenie odległości i możliwość zapamiętania wartości koła
poziomego po wyłączeniu instrumentu.
Nowy program “Rzutowanie” pozwala na wczytanie z pamięci punktów definiujących układ linii
pomiarowej. Instrument zapamiętuje informacje o bieżącej i domiarze oraz informuje o definicji linii. W
trybie tym możemy również tyczyć punkty.
Kolejną nowością jest program “Trasy” pozwalający na projektowanie i tyczenie zarówno osi głównej
drogi jak i jej obu krawędzi wykorzystując kilometraż. Sama trasa projektowana jest za pomocą linii
prostej, klotoidy, łuku kołowego i punktu wierzchołkowego.
Struktura oprogramowania:
MENU
F1: REJESTRACJA
F2: TYCZENIE
F3: MENADŻER PAMIĘCI
REJESTRACJA
1. STANOWISKO
2. NAWIĄZANIE
3. PIKIETA
4. WYBÓR PLIKU
5. WPISYWANIE
KODU
6. KONFIGURACJA
TYCZENIE
MENADŻER
PAMIĘCI
1. STANOWISKO
2. NAWIĄZANIE
3. TYCZENIE
4. WYBOR PLIKU
5. NOWY PUNKT
- BAGNET
- WCIĘCIE
6. WSP. ODWZOROWAWCZY
PROGRAMY
1. STATUS PLIKÓW
2. SZUKANIE
- DANE OBSERW.
- DANE XYZ
- KODY
3. PLIKI
4. WPISYWANIE XYZ
5. KASOWANIE XYZ
6. WPISYWANIE KODU
7. TRANSFER DANYCH
- WYSYŁANIE DANYCH
- DANE OBSERW.
- DANE XYZ
- KODY
- WGRYWANIE
- DANE XYZ
- KODY
- PARAMETRY KOMUN.
8. KASOWANIE
- PLIKÓW
- LISTY KODÓW
- DANYCH
1/3
P↓
WSPÓŁCZYNNIK
ODWZOROWAWCZY
1. WYSOKOŚĆ
2. CZOŁÓWKI
3. ‘Z’ STANOWISKA
4. POLE POWIERZ.
5. RZUTOWANIE
6. TRASY
OŚWIETLENIE
1. ON
2. OFF
3. INTENSYWNOŚĆ
PARAMETRY 1
1. MINIMALNY ODCZYT
2. AUTOMATYCZNE
WYŁĄCZENIE
INSTRUMENTU
3. KOMPENSATOR
4. BŁĘDY TEODOLITU
5. TYP BATERII
TPI Sp. z o.o. ul. Bartycka 22, 00-716 Warszawa, tel.: 0..22 632 91 40, faks: 0..22 862 43 09
www.topcon.com.pl, e-mail: [email protected]
4
Seria tachimetrów GTS-100
4. Wyposażenie standardowe
W skład wyposażenia każdego z instrumentów wchodzi
bezpieczna waliza transportowa, nowoczesna automatyczna
ładowarka, która może również rozładowywać baterie, zestaw
narzędzi rektyfikacyjnych, pokrowiec ochronny, kabel
transmisyjny, oprogramowanie transmisyjne (oparte na module
Transmisja programu WinKalk), pełna instrukcja obsługi w
języku polskim oraz świadectwo dokładnościowe instrumentu.
5. Wyposażenie dodatkowe i ubezpieczenie
Do instrumentów oprócz standardowych akcesorii takich jak statyw, tyczka teleskopowa czy lustro
oferujemy również szereg specjalistycznych dodatków znajdujących zastosowanie w wielu
specjalistycznych zagadnieniach pomiarowych.
Busola
Filtr słoneczny
Krzyż słoneczny
Okular łamiący 10
TPI Sp. z o.o. ul. Bartycka 22, 00-716 Warszawa, tel.: 0..22 632 91 40, faks: 0..22 862 43 09
www.topcon.com.pl, e-mail: [email protected]
5
Seria tachimetrów GTS-100
6. Parametry techniczne
Model
Długość
Średnica
Powiększenie
Obraz
Pole widzenia
Rozdzielczość
Ogniskowanie
Podświetlenie krzyża nitek
Warunki atmosferyczne:
1 pryzmat
3 pryzmaty
9 pryzmatów
Dokładność
Minimalny odczyt
Czas pomiaru
System odczytowy absolutny
Minimalny odczyt
Dokładność
Wyświetlacz
Klawiatura
Typ
Rodzaj
Zakres
Obserwacje
Współrzędne do tyczenia
Pole widzenia
Zakres ogniskowania
Powiększenie
Pudełkowa
Rurkowa
Temperatura
Wilgotność
Zakurzenie
Spodarka
Wymiary
Masa
Pomiar kąta
Pomiar odległości
Czas ładowania baterii
Czas rozładowania baterii
GTS-102$
Luneta
GTS-105$
150 mm
45 mm; (EDM50 mm)
30 ×
Prosty
1°30'
2.5"
Od 1.3 m
Tak, regulowane
Pomiar odległości
Widoczność b. dobra (ok. 40 km), przeciętne nasłonecznienie.
2 300 m
3 100 m
4 000 m
+/-(2mm+2mm/km)
Tryb precyzyjny: 0,2 mm; normalny: 1 mm; tryb zgrubny: 1 lub 10 mm;
tryb śledzący: 10 mm
Tryb precyzyjny: 2.8, normalny: 1.2 s; tryb zgrubny: 0.7 s, tryb śledzący: 0.4 s
Pomiar kąta
H: dwustronny V: jednostronny
1”/2cc
2”/6cc
5”/15c
Wyświetlacz
4 linie po 20 znaków w linii z podświetleniem
Z dwóch stron
20 klawiszy + 4 funkcyjne
Kompensator
Jednoosiowy
Cieczowy
+/- 3'
Rejestracja
24 000 pikiet
24 000 punktów
Pionownik optyczny
5°
Od 0.5 m do nieskończoności
3x
Libele
10' / 2mm
30" / 2mm
Warunki pracy
Od - 20°C do +50°C
Wodoodporny IP54
Pyłoszczelny IP54
Inne
Odłączalna
336 mm × 184 mm × 172 mm (wys. × szer. × gł.)
4.9 kg (z baterią)
4.6 kg (bez baterii)
Czas pracy
40 godzin
9 godzin (10 000 punktów)
1.8 godziny
10 godzin
