Karta katalogowa

Karta charakterystyki online

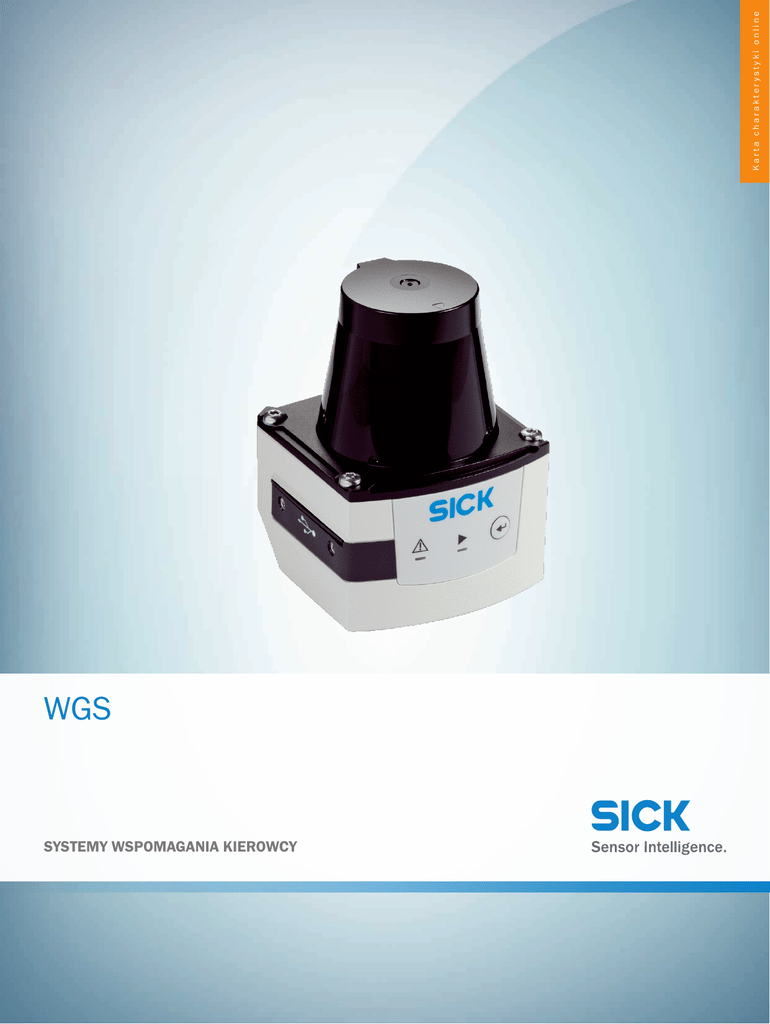

WGS
SYSTEMY WSPOMAGANIA KIEROWCY
WGS
SYSTEMY WSPOMAGANIA KIEROWCY
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
WGS
więcej wersji urządzeń i akcesoriów
1076929
www.sick.com/WGS
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Obszar zastosowań
Rolnictwo
Pojazd
Silisokombajny, traktory z prasami do bel
Klasa lasera
1, bezpieczny dla oczu (EN 60825-1 (2007-10))
Wydajność
Funkcje
Obliczenie i wyprowadzenie trajektorii pokosu (przebiegu pokosu) oraz bezwzględniej pozycji
pokosu do automatycznej regulacji w poziomie, obliczenie i wyprowadzenie ilości pokosu do automatycznej regulacji prędkości
Liczba skanerów laserowych
1
Autodiagnostyka
✔
Interfejsy
Ethernet
Interfejs skanera laserowego TiM35x
Protokół CAN przez Ethernet
Przyłącze elektryczne 1 x złącze żeńskie Ethernet M12, 4-pinowe, 1 x wtyk zasilania elektrycznego M12, 12-pinowy
Brama Ethernet CAN
Interfejs opcjonalnie zamawianej bramy CAN
Protokół J1939
Przyłącze elektryczne 1 x Ethernet AMP-SuperSeal, 4-pinowy, 1 x CAN AMP-SuperSeal, 3-pinowy, 1 x zasilanie elektryczne AMP-SuperSeal, 2-pinowy
Mechanika/elektryka
Napięcie zasilające
9 V DC ... 28 V DC
Pobór mocy (typowy, maks.)
3 W, 4,5 W
Masa
250 g, bez przewodów podłączeniowych
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy
–25 °C ... +50 °C
Temperatura otoczenia – przechowywanie
–40 °C ... +75 °C
Klasyfikacje
ECl@ss 5.0
2
ROZWIĄZANIA SYSTEMOWE | SICK
27339090
Karta charakterystyki online | 2017-02-20 16:36:10
Informacje mogą ulec zmianie bez powiadomienia
WGS
SYSTEMY WSPOMAGANIA KIEROWCY
ECl@ss 5.1.4
27339090
ECl@ss 6.0
27339090
ECl@ss 6.2
27339090
ECl@ss 7.0
27330190
ECl@ss 8.0
27330190
ECl@ss 8.1
27330190
ECl@ss 9.0
27330190
UNSPSC 16.0901
25172105
2017-02-20 16:36:10 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA SYSTEMOWE | SICK
3
WGS
SYSTEMY WSPOMAGANIA KIEROWCY
51 (2.01)
44.79 (1.76)
Mounting set 1
1
33 (1.3)
(0.66)
16.79
2x
[Ø
(0. 4.3
17
)]
2
0.7 (0.03)
60 (2.30)
[68.8 (2.71)]
[76.25 (3.00)]
7
30°
à
á
9
ß
8
24.4
(0.31)
3
4
5
6
101.12 (3.98)
61 (2.40)
(0.96)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
85.75 (3.38)
62.46 (2.46)
[24.4
27.3
(0.96)]
(1.07)
8
A
B
C
D
E
F
51 (2.01)
17.37
46.71 (1.84)
74.39 (2.93)
(0.68)
2
2
â
225°
‒45°
0°
180°
ã
ä
All dimensions in mm (inch)
90°
① 2 x element mocujący ze śrubą M3 x 4 mm (w zakresie dostawy)
② Gwint mocujący M3, głębokość 2,8 mm (gwint nieprzelotowy)
③ Osłona elementu optycznego
④ Obszar odbioru (wlot światła)
⑤ Obszar nadawania (wylot światła)
⑥ Przycisk funkcyjny do Teach-in
⑦ Czerwona i zielona dioda LED (sygnalizacje stanu)
⑧ Obrotowy moduł wtykowy
⑨ Gniazdo Micro USB, typ B
⑩ Przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M12
⑪ Oznaczenie położenia poziomu wylotu światła
⑫ Przyłącze „Ethernet”, 4-pinowe gniazdo M12
⑬ Strefa, w której nie może znajdować się powierzchnia odbijająca światło, jeśli urządzenie jest zamontowane
⑭ Oznaczenie ułatwiające ustawienie (oś 90°)
⑮ Kąt otwarcia 270° (obszar widzenia)
