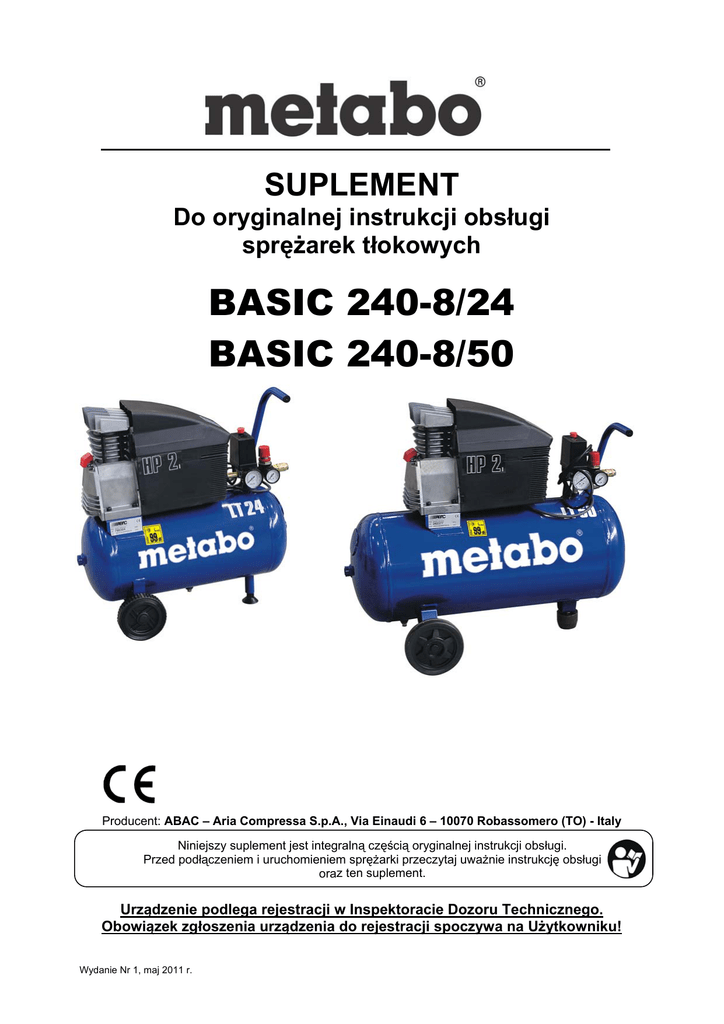

SUPLEMENT
Do oryginalnej instrukcji obsługi
sprężarek tłokowych
BASIC 240-8/24
BASIC 240-8/50
Producent: ABAC – Aria Compressa S.p.A., Via Einaudi 6 – 10070 Robassomero (TO) - Italy
Niniejszy suplement jest integralną częścią oryginalnej instrukcji obsługi.
Przed podłączeniem i uruchomieniem sprężarki przeczytaj uważnie instrukcję obsługi
oraz ten suplement.
Urządzenie podlega rejestracji w Inspektoracie Dozoru Technicznego.
Obowiązek zgłoszenia urządzenia do rejestracji spoczywa na Użytkowniku!
Wydanie Nr 1, maj 2011 r.
Gwarancja
Prace nie wymienione w instrukcji obsługi oraz inne możliwości zastosowania wymagają zgody firmy Metabo
Polska. Do każdego urządzenia dołączono kartę gwarancyjną. Przy roszczeniach gwarancyjnych, należy
zwracać się do punktu zakupu urządzenia lub do Serwisu Metabo Polska Sp. z o.o. ul. Gdyńska 28, 73-110
Stargard Szczeciński, tel. (91) 579-34-24, fax. (91) 579-34-20.







Wszystkie inne niż wymienione w instrukcji obsługi i niniejszym suplemencie zastosowania urządzenia
mogą spowodować uszkodzenia sprężarki i doprowadzić do urazów ciała i szkód materialnych.
Sprężarkę należy podłączyć do źródła zasilania zgodnie z danymi na tabliczce znamionowej i zawartymi
w instrukcji obsługi.
Przekroczenie normy pracy urządzenia wskazuje na zły dobór kompresora do potrzeb Klienta.
W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa o konstrukcji umożliwiającej sprawdzenie działania zaworu w czasie jego eksploatacji należy dokonywać sprawdzenia
przez podniesienie grzybka pod ciśnieniem przekraczającym 80-90% ciśnienia początku otwarcia
zaworu, bez stosowania jakichkolwiek środków pomocniczych.
W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa bez urządzenia do
sprawdzania jego działania, powinien być sprawdzany w regularnych odstępach czasu, jednak nie
rzadziej niż 1 raz na 6 miesięcy. Wydłużenie tego okresu wymaga uprzedniej zgody UDT.
Przy wymianie oleju należy stosować olej sprężarkowy odpowiadający normom podanym w oryginalnej
instrukcji jak również: VG 100 DIN 51519; C 100 DIN 51517/1; VB 100 DIN 51506: VG 100 DIN 51506,
lub olej Multina 100 o numerze katalogowym 0901004170.
Okresowo (lub po zakończeniu pracy trwającej dłużej niż godzinę), wylać ze zbiornika ciecz zbierającą się
z powodu wilgotności powietrza. Czynność tą należy wykonać, aby zapobiegać korozji zbiornika, oraz aby
nie ograniczać w ten sposób jego pojemności. Czynności te zostały przedstawione na poniższym piktogramie i znajdującym się na zbiorniku sprężarki.
Opis piktogramu znajdującego się na zbiorniku:
Szczegóły dotyczące konserwacji urządzenia znajdują się w oryginalnej instrukcji dostarczonej razem z urządzeniem.
Przed przystąpieniem do czynności konserwacyjnych należy
zapoznać się z instrukcją obsługi
Niezależnie od warunków
użytkowania w zbiorniku
gromadzi się kondensat który
należy regularnie usuwać.
Korozja we wnętrzu zbiornika
spowodowana zbierającym się
kondensatem może spowodować zmniejszenie grubości stalowych ścianek co w konsekwencji może doprowadzić do
eksplozji zbiornika.
Zbierający się w zbiorniku
kondensat musi być codziennie spuszczany. W tym celu
należy otworzyć zawór spustu.
Rys.1
2
Dane Techniczne
Model
Ilość stopni
sprężania
Moc silnika
Ciśnienie
nominalne
Typ zbiornika
C – mobilny
F - stacjonarny
Wydajność
teoretyczna
(na ssaniu)
Obroty na wale
sprężarki
Wymiary
Ilość cylindrów
Wydajność efektywna (przy nadciśnieniu 7 bar)
Napięcie zasilania/częstotliwość
Ciężar
Typ sprężarki
(litr)
Basic 240-8/24
Basic 240-8/50
F1 241
F1 241
24
50
C
C
1
1
1
1
l/min
l/min
240
240
100
100
KM min-1 V/Hz
KW
2,0 – 1,5 2850 230/50
2,0 – 1,5 2850 230/50
bar
AxBxC
kg
8
8
600x275x590
830x380x720
25
37
Tabela odpowiedników polskich modeli kompresorów i modeli bazowych
Typ kompresora
Basic 240-8/24, Basic 240-8/50
Model bazowy
F1 241 – D1 241
3
Lista części zamiennych
Basic 240-8/24
Poz.
102
103
105
107
108
109
109
110
112
114
116
127
131
132
145
600
Nazwa części
Koła jezdne Ø150x39 z otworem Ø15 - komplet
Wspornik H=45, 55 Shore
Zawór zwrotny ½’’
Korek spustowy kondensatu ⅜”
Zawór redukcyjny 1/8”
Manometr 50 POST ¼”
Manometr 1/8”
Zawór bezpieczeństwa
Kolanko 3/8”
Oś koła jezdnego 150/175
Zaślepka 17/20 RA 20
Przewód odpowietrzający 4/6
Wyłącznik ciśnieniowy ⅜”
Kabel z wtyczką 3×1×1300
Rurka miedziana
Głowica F1-241
Ilość szt.
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
Nr katalogowy
2236102292
6214345500
6210718700
6210717700
6214344700
6214345000
6214345000
6210719900
6231943600
6214348000
6214344600
6245578000
6256396900
6256395300
6245577000
4116091146
Basic 240-8/50
Poz.
102
103
105
107
108
109
110
112
114
116
127
131
132
145
600
Nazwa części
Koła jezdne Ø150x39 z otworem Ø15 - komplet
Stopka gumowa H=45
Zawór zwrotny ½’’
Korek spustowy kondensatu ⅜”
Zawór redukcyjny ¼ A
Manometr 50 POST ¼
Zawór bezpieczeństwa
Kolanko
Oś koła jezdnego 15/175
Zaślepka 17/20 RA 20
Przewód odpowietrzający 4/6
Wyłącznik ciśnieniowy ⅜”
Kabel z wtyczką 3×1×1300
Rurka miedziana
Głowica F1-241
6
Ilość szt.
1
1
1
1
1
1
1
1
2
2
0,75 m
1
1
1
1
Nr katalogowy
2236102675
6214345500
6210718700
6210717700
6214344100
6214345000
6210719900
6231943600
6214348000
6214344600
6245578000
6256396900
6256395300
6245577000
4116091146
Głowica F1 241 do Basic 240-8/24; Basic 240-8/50
Poz.
900
901
904
906
909
911
023
033
913
914
918
919
Nazwa części
Płyta zaworowa z uszczelkami
Korbowód kompletny
Cylinder z uszczelkami
Głowica z uszczelką
Komplet uszczelek cylindra
Wskaźnik poziomu oleju z filtrem
Filtr oleju
Wskaźnik poziomu oleju
Korpus silnika
Obudowa z wentylatorem
Kondensator 26 F
Pokrywa korpusu z uszczelką
Ilość szt.
7
Nr katalogowy
6229025200
6229021900
6229023200
8973037273
6229023700
6229020600
2236108103
6211525400
6229024700
6229024500
6229021400
6229022200
