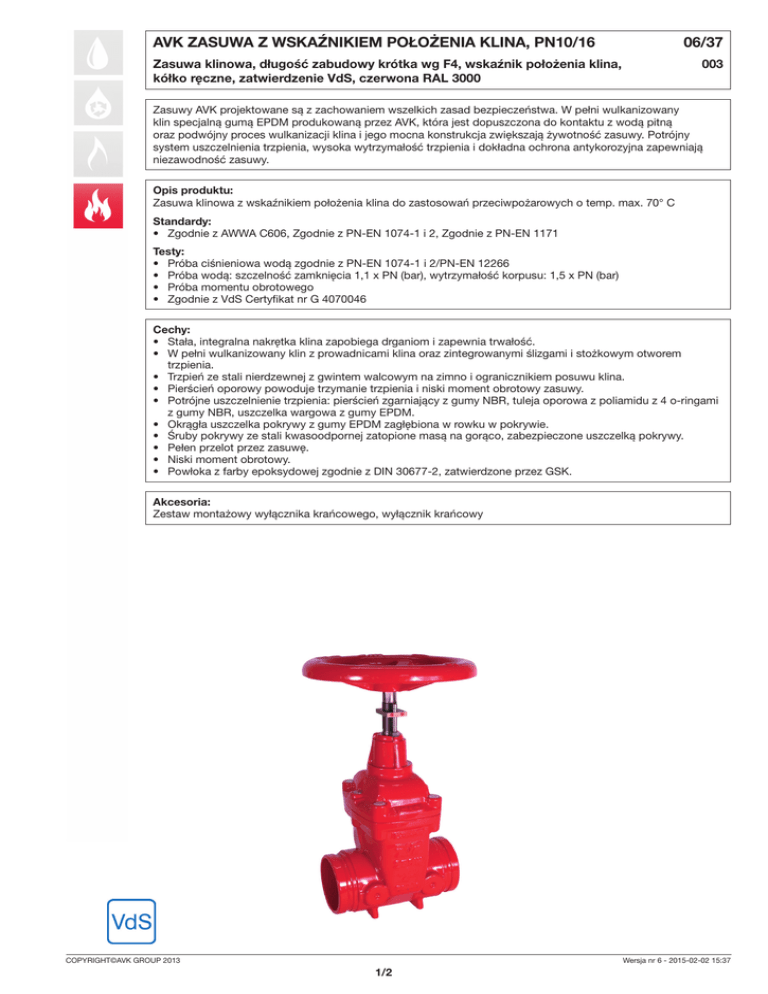

AVK ZASUWA Z WSKAŹNIKIEM POŁOŻENIA KLINA, PN10/16
06/37
Zasuwa klinowa, długość zabudowy krótka wg F4, wskaźnik położenia klina,
kółko ręczne, zatwierdzenie VdS, czerwona RAL 3000
003
Zasuwy AVK projektowane są z zachowaniem wszelkich zasad bezpieczeństwa. W pełni wulkanizowany
klin specjalną gumą EPDM produkowaną przez AVK, która jest dopuszczona do kontaktu z wodą pitną
oraz podwójny proces wulkanizacji klina i jego mocna konstrukcja zwiększają żywotność zasuwy. Potrójny
system uszczelnienia trzpienia, wysoka wytrzymałość trzpienia i dokładna ochrona antykorozyjna zapewniają
niezawodność zasuwy.
Opis produktu:
Zasuwa klinowa z wskaźnikiem położenia klina do zastosowań przeciwpożarowych o temp. max. 70° C
Standardy:
• Zgodnie z AWWA C606, Zgodnie z PN-EN 1074-1 i 2, Zgodnie z PN-EN 1171
Testy:
• Próba ciśnieniowa wodą zgodnie z PN-EN 1074-1 i 2/PN-EN 12266
• Próba wodą: szczelność zamknięcia 1,1 x PN (bar), wytrzymałość korpusu: 1,5 x PN (bar)
• Próba momentu obrotowego
• Zgodnie z VdS Certyfikat nr G 4070046
Cechy:
• Stała, integralna nakrętka klina zapobiega drganiom i zapewnia trwałość.
• W pełni wulkanizowany klin z prowadnicami klina oraz zintegrowanymi ślizgami i stożkowym otworem
trzpienia.
• Trzpień ze stali nierdzewnej z gwintem walcowym na zimno i ogranicznikiem posuwu klina.
• Pierścień oporowy powoduje trzymanie trzpienia i niski moment obrotowy zasuwy.
• Potrójne uszczelnienie trzpienia: pierścień zgarniający z gumy NBR, tuleja oporowa z poliamidu z 4 o-ringami
z gumy NBR, uszczelka wargowa z gumy EPDM.
• Okrągła uszczelka pokrywy z gumy EPDM zagłębiona w rowku w pokrywie.
• Śruby pokrywy ze stali kwasoodpornej zatopione masą na gorąco, zabezpieczone uszczelką pokrywy.
• Pełen przelot przez zasuwę.
• Niski moment obrotowy.
• Powłoka z farby epoksydowej zgodnie z DIN 30677-2, zatwierdzone przez GSK.
Akcesoria:
Zestaw montażowy wyłącznika krańcowego, wyłącznik krańcowy
COPYRIGHT©AVK GROUP 2013
Wersja nr 6 - 2015-02-02 15:37
1/2
AVK ZASUWA Z WSKAŹNIKIEM POŁOŻENIA KLINA, PN10/16
06/37
Zasuwa klinowa, długość zabudowy krótka wg F4, wskaźnik położenia klina, kółko ręczne,
zatwierdzenie VdS, czerwona RAL 3000
003
1
W
2
3
4
5
6
7
8
H3
9
H
10
11
12
13
B
14
15
DG D
A
L
Wykaz elementów budowy:
1.
Kółko ręczne
Żeliwo szare, GJL-250 (GG-25)
2.
Trzpień
Stal z min. 13% zawartości chromu
3.
Sworzeń
Stal nierdzewna
4.
Nakrętka wskaźnika
Mosiądz odporny na odcynkowanie
5.
Pierścień zgarniający
Guma NBR
6.
O-ring
Guma NBR
7.
Łożysko
Poliamid
8.
Pokrywa
Żeliwo sferoidalne, GJS-500 (GGG-50)
9.
Pierścień oporowy
trzpienia
Żeliwo sferoidalne, GJS-500 (GGG-50)
10. Uszczelka wargowa
Guma EPDM
11. Śruby pokrywy
Stal nierdzewna 1.4301, zatopione masą
na gorąco
12. Uszczelka pokrywy
Guma EPDM
13. Nakrętka klina
Mosiądz odporny na odcynkowanie
14. Klin
Żeliwo sferoidalne z gumą EPDM
15. Korpus
Żeliwo sferoidalne, GJS-500 (GGG-50)
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Klasa
ciśnienia
L
mm
H
mm
H3
mm
W
mm
D
mm
DG
mm
A
mm
B
mm
Waga
kg
06-050-37-09620
06-080-37-09620
06-100-37-09620
06-150-37-09620
06-200-37-09620
06-250-37-09620 (1)
06-300-37-09620 (1)
50
80
100
150
200
250
300
PN16
PN16
PN16
PN16
PN16
PN16
PN16
178
203
229
267
292
330
356
329
382
414
540
688
780
855
367
435
480
649
825
925
1025
180
225
280
320
360
500
500
60
89
114
168
219
273
324
57
85
110
164
214
268
318
16
16
16
16
19
19
19
8
8
10
10
11
13
13
10
15
22
44
61
94
126
(1)
Bez zatwierdzenia VdS
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
