ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1 Podstawy

Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.

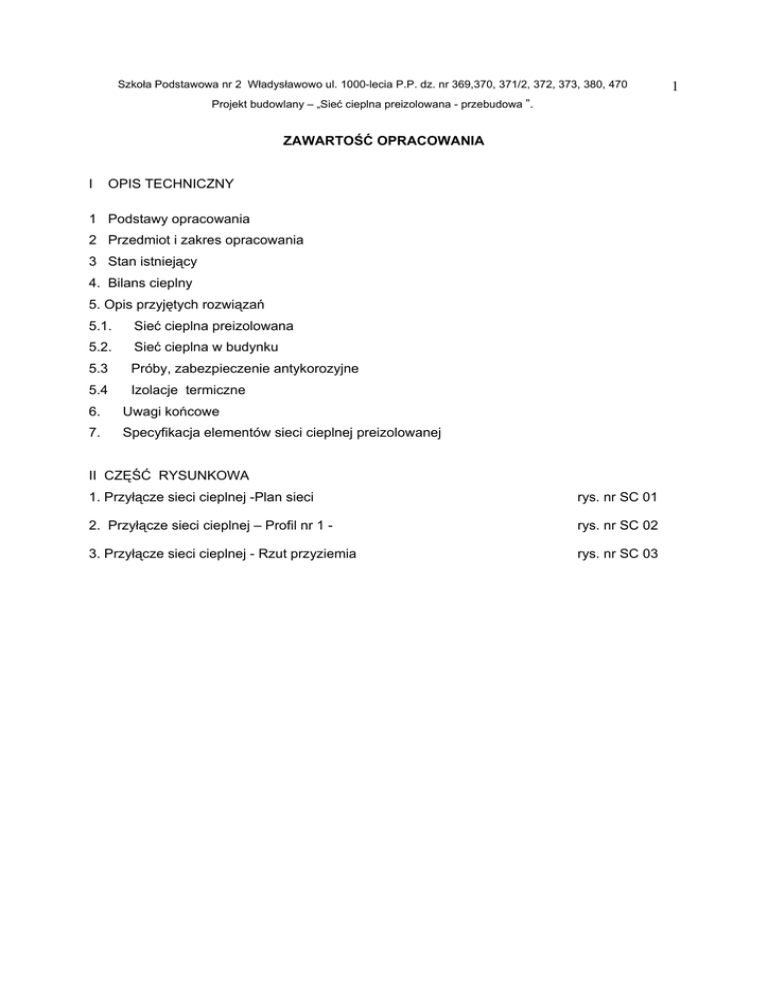

ZAWARTOŚĆ OPRACOWANIA
I
OPIS TECHNICZNY
1 Podstawy opracowania
2 Przedmiot i zakres opracowania
3 Stan istniejący
4. Bilans cieplny
5. Opis przyjętych rozwiązań
5.1.
Sieć cieplna preizolowana
5.2.
Sieć cieplna w budynku
5.3
Próby, zabezpieczenie antykorozyjne
5.4
Izolacje termiczne
6.
Uwagi końcowe
7.
Specyfikacja elementów sieci cieplnej preizolowanej
II CZĘŚĆ RYSUNKOWA
1. Przyłącze sieci cieplnej -Plan sieci
rys. nr SC 01
2. Przyłącze sieci cieplnej – Profil nr 1 -
rys. nr SC 02
3. Przyłącze sieci cieplnej - Rzut przyziemia
rys. nr SC 03
1
Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
2
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.
OPIS TECHNICZNY
do projektu budowlano- wykonawczego przebudowy przyłącza sieci cieplnej
preizolowanej
do węzła cieplnego w budynku Szkoły Podstawowej nr 2
we Władysławowie ul. 1000 –lecia P.P.
działki nr 369, 370, 371/2, 372, 373, 380, 470
1
PODSTAWY OPRACOWANIA
zlecenie Inwestora – Urząd Miasta we Władysławowie ul. Hallera 19 84-120 Władysławowo
projekt architektoniczno - budowlany
„Warunki przyłączenia” węzła cieplnego nr 44/DT/2007
projekty branżowe związane
wizje lokalne
obowiązujące normy i normatywy
2
PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest przebudowa przyłącza sieci cieplnej wysokoparametrowej
130/75° C na odcinku od miejsca włączenia do istniejącej miejskiej sieci cieplnej dosyłowej Dn
50/125 na działce nr 370 do węzła cieplnego w budynku Szkoły Podstawowej nr 2 przy ul. 1000
– lecia P.P. we Władysławowie.
3 BILANS CIEPLNY OBIEKTU
Obliczeniowe zapotrzebowanie ciepła na cele grzewcze i wentylacji mechanicznej
dobudowywanych do budynku szkoły Podstawowej nr 2 obiektach określa się na poziomie:
Qco =
89,0 kW
Qwent =
33,0 kW
Qcałk. = 122,0 kW
wg projektu „Wewnętrzna instalacja centralnego ogrzewania” stanowiącego oddzielne
opracowanie.
Dla potrzeb ogrzewania dobudowywanych obiektów do SP 2 przewiduje się wykorzystanie
istniejącego węzła cieplnego.
4.
STAN ISTNIEJĄCY
Obecnie Szkoła Podstawowa nr 2 posiada przyłącze sieci cieplnej preizolowanej o średnicy
60.3x3,2/125. Z powodu dobudowy do budynku szkoły części szatniowej przyłącze sieci
preizolowanej musi być wprowadzone do do pomieszczenia węzła cieplnego z innej strony niż
obecnie.
Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
3
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.
5. OPIS PRZYJĘTYCH ROZWIĄZAŃ
5.1. Sieć cieplna preizolowana
Węzeł cieplny w Szkole Podstawowej nr 2 zasilany jest z sieci cieplnej dosyłowej o parametrach
130/75°C.
Przebudowę przyłącza cieplnego przyjęto w systemie rur preizolowanych Z.P.U. Międzyrzecz.
Przyłącze sieci cieplnej pobudowane będzie bezpośrednio przed budynkiem szkoły gdzie w
odległości 1.5 m od budynku zmienia kierunek trasy , aby zostać wprowadzona przez ścianę
zewnętrzną do pomieszczenia magazynowego. Wykonanie podłączenia polega na przecięciu
istniejącego rurociągu w odległości 1,5 m przed ścianą Szkoły oraz wspawanie w to miejsce
odcinka rury preizolowanej o długości równej wymiarowi części przelotowej trójnika oraz
wspawanie w to miejsce preizolowanego kolana 900. Przed wspawaniem kolana na istniejącą
rurę preizolowaną nałożyć nasuwkę która zostanie wykorzystana przy wykonaniu izolacji
termicznej i hermetyzacji połączenia – zespołu złącza.
Przebudowywane przyłącze sieci preizolowanj Dn 60,3 x 3,2 / 125 projektuje się z sygnalizacją
alarmową wg technologii Z.P.U. Międzyrzecz.
Długość prz 8,0 m.
Trasę sieci cieplnej z rur preizolowanych przyjęto pod chodnikiem przy projektowanym budynku
Szkoły.
5.2.
Sieć cieplna w budynku szkoły
Drugi fragment projektowanej sieci cieplnej prowadzony będzie przez budynek szkoły.
Rurociągi wg PN/H-74219 łączone przez spawanie.
Rurociągi grzewcze prowadzić trasami pokazanymi w części rysunkowej projektu
uwzględnieniem kolizji z istniejącymi instalacjami.
z
Sieć cieplną prowadzić ze spadkami pokazanymi na profilu.
Odwodnienie sieci realizować przez zawory odwadniające
cieplnym.
w najniższym punkcie w węźle
Odpowietrzenie sieci cieplnej poprzez zbiorniki odpowietrzające nieprzepływowe w najwyższych
punktach instalacji.
Kompensacja wydłużeń termicznych realizowana będzie przez załamania wynikające z trasy
sieci.
Wejście do projektowanego węzła cieplnego przy budynku Szkoły Podstawowej nr 2 wykonać
za pośrednictwem przepustów z systemowymi rękawami uszczelniającymi w ścianie
fundamentowej.
Roboty ziemne
1. W celu zrealizowania przebudowy przyłącza sieci cieplnej z rur preizolowanych należy
wykonać wykop o wymiarach wskazanych na rys. nr SC 02.
2. Rzędne dna wykopu uwzględniają wykonanie podsypki z piasku nie zawierającego ostrych
kamieni i innych ciał mogących uszkodzić polietylenową osłonę rury.
3. Szerokość wykopu powinna zapewnić wymaganą odległość między płaszczami rur równą 150
mm, oraz odległość płaszcza rury od ściany wykopu wynoszącą 150 mm.
Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
4
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.
4. W miejscach połączeń i załamań trasy wykop należy poszerzyć.
5. Ułożenie rur w wykopie wykonać ściśle wg wskazań zawartych w poradniku producenta rur.
6. Po wykonaniu robót montażowych w wykopie oraz sprawdzeniu jakości i szczelności
połączeń, rurociągi przysypać 10 cm warstwą piasku i zagęścić. Wymagane zagęszczenie
gruntu 94%.
7. Nad warstwą piasku ułożyć żółtą, ostrzegawczą taśmę polietylenową.
8.
Po zakończeniu robót montażowych i budowlanych teren doprowadzić do stanu
pierwotnego lub projektowanego zagospodarowania.
Roboty montażowe
Montaż rur wykonać zgodnie z zasadami zwartymi w „Instrukcji wykonania i odbioru” rurociągów
preizolowanych wydanej przez producenta ZPU Międzyrzecz. Łączenie elementów sieci
preizolowanej łączyć stosując spawanie łukowe. Przewody spawać w klasie połączeń
spawanych minimum: 3.
Roboty spawalnicze przy łączeniu stalowych rur preizolowanych wykonywać zgodnie z
instrukcją „Technologia spawania rur stalowych – system Z.P.U. Międzyrzecz”.
Monter sieci cieplnej zobowiązany jest znać technologię ZPU Międzyrzecz.
Rury preizolowane należy przechowywać i montować w sposób uniemożliwiający przedostanie
się do wnętrza zanieczyszczeń, wtedy można zrezygnować z płukania sieci. W przeciwnym
przypadku sieć przepłukać do uzyskania całkowitej czystości wnętrza rurociągu.
Instalacja alarmowa
Do przebudowy przyłącza sieci cieplnej zastosować rury z wbudowanym systemem alarmowym
umożliwiającym ciągły nadzór nad rurociągiem. Zastosować system kompatybilny z
zastosowaną na sieci cieplnej istniejącej instalacją alarmową
Jego podłączenia przewidziano w pomieszczeniu węzła cieplnego do istniejącej skrzynki
instalacji alarmowej . Wzdłuż całej trasy przyłącza sieci cieplnej preizolowanej ułożyć kabel
światłowodowy.
5.3. Próby, zabezpieczenia antykorozyjne
Po zmontowaniu rurociągi przebudowywanej sieci cieplnej przepłukać wodą o prędkości 2 m/s i
wykonać próbę szczelności na zimno na ciśnienie Pp = Pr x 1,5 = 1,6 x 1,5 = 2,4 MPa oraz na
gorąco przy maksymalnych parametrach czynnika roboczego. Próbę wykonać przy
temperaturze zewnętrznej wyżej niż 0° C. Sieć cieplną napełnić wodą 24 h przed próbą. Wyniki
prób hydraulicznych uważa się za pozytywne jeżeli w ciągu całego czasu próby tzn. w czasie 45
÷ 60 minut nie stwierdzono spadku ciśnienia na manometrze, a na połączeniach spawany nie
stwierdzono przecieku wody i pocenia się. Minimalny okres, w którym ciśnienie nie może ulec
zmianie wynosi 15 minut. Z wykonania próby szczelności należy sporządzić protokół.
Po wykonaniu zabezpieczeń antykorozyjnych rurociąg sieci cieplnej należy izolować termicznie
pod płaszczem ochronnym.
Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
5
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.
6. UWAGI KOŃCOWE
1. Całość robót wykonywać zgodnie z „Warunki techniczne wykonania i odbioru robót
budowlano-montażowych cz. II – „Instalacje sanitarne i przemysłowe”.
2. Roboty związane z realizacją przebudowy przyłącza sieci preizolowanej wykonać wg instrukcji
Producenta ZPU Międzyrzecz.
3. Szczegółowe rzędne prowadzenia sieci cieplnej ustalić na etapie wykonywania sieci cieplnej i
w razie potrzeby korygować na budowie.
Szkoła Podstawowa nr 2 Władysławowo ul. 1000-lecia P.P. dz. nr 369,370, 371/2, 372, 373, 380, 470
6
Projekt budowlany – „Sieć cieplna preizolowana - przebudowa ”.
7. SPECYFIKACJA ELEMENTÓW SIECI CIEPLNEJ PREIZOLOWANEJ
Lp
Nazwa elementu
wielkość
symbol
ilość
Elementy montażowe – sieć dosyłowa
1
Rura
preizolowana,
z
izolacją
standardową , z instalacją alarmową
φ50/125
L=6 mb
R-50/125
4 szt.
2
Kolano preizolowane cz., z izolacją
φ50/125
standardową, z instalacją alarmową 900
K-50/90
4 szt
Zespół złącza
termokurczliwą
3
uszczelniony
-
- nasuwka z PHED
-
- składnik A
-
- składnik B
-
- taśma termokurczliwa
-
- taśma znakująca
4
Zakończenie
izolacji
–
termokurczliwy (End – Cap)
5
Pierścień gumowy
6
Taśma ostrzegawcza żółta
7
Zawór kulowy kołnierzowy PN 25
8
Zawór kulowy kołnierzowy PN 25
taśmą
4 szt
φ50/125
N-50/125
141 g*4
229 g*4
103 g*4
30 g*4
rękaw
φ125
E - 125
4 szt
φ125
P-125
4 szt.
T-150
20 mb
φ50
2 szt
φ25
2 szt
Instalacja alarmowa
1
Złączki izolowane z taśmą termokurczliwą
4 szt.
2
Puszka przyłączeniowa do podłączenia
sygnalizatora typ Elektromontaż
1 szt.
3
Przewód przyłączeniowy L = 1 m
4
Kabel światłowodowy
6603
2 szt.
20 mb
Uwaga :
Połączenia przewodów sygnalizacyjnych wykonać zgodnie z „Instrukcją połączenia przewodów
sygnalizacyjnych” – system ZPU MIĘDZYRZECZ.
Opracował
mgr inż. Halina Chamera
