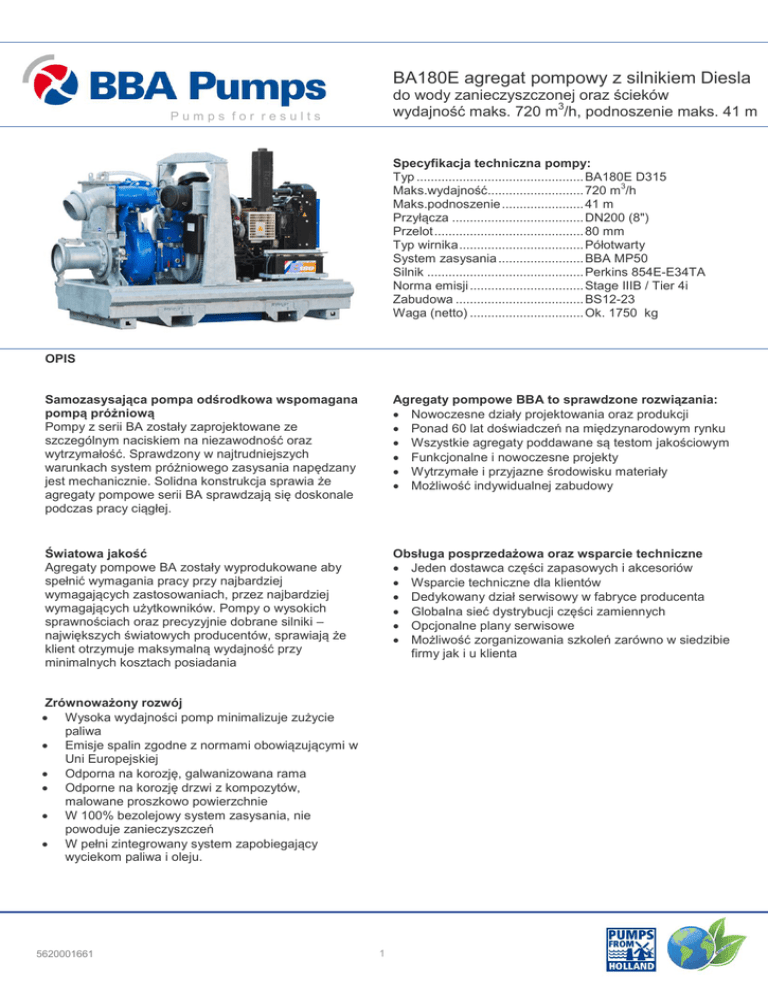

Specyfikacja BA180E D315

BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
Specyfikacja techniczna pompy:
Typ ............................................... BA180E D315
3
Maks.wydajność........................... 720 m /h
Maks.podnoszenie ....................... 41 m
Przyłącza ..................................... DN200 (8")
Przelot .......................................... 80 mm
Typ wirnika ................................... Półotwarty
System zasysania ........................ BBA MP50
Silnik ............................................ Perkins 854E-E34TA
Norma emisji ................................ Stage IIIB / Tier 4i
Zabudowa .................................... BS12-23
Waga (netto) ................................ Ok. 1750 kg
OPIS
Samozasysająca pompa odśrodkowa wspomagana
pompą próżniową
Pompy z serii BA zostały zaprojektowane ze
szczególnym naciskiem na niezawodność oraz
wytrzymałość. Sprawdzony w najtrudniejszych
warunkach system próżniowego zasysania napędzany
jest mechanicznie. Solidna konstrukcja sprawia że
agregaty pompowe serii BA sprawdzają się doskonale
podczas pracy ciągłej.
Agregaty pompowe BBA to sprawdzone rozwiązania:
 Nowoczesne działy projektowania oraz produkcji
 Ponad 60 lat doświadczeń na międzynarodowym rynku
 Wszystkie agregaty poddawane są testom jakościowym
 Funkcjonalne i nowoczesne projekty
 Wytrzymałe i przyjazne środowisku materiały
 Możliwość indywidualnej zabudowy
Światowa jakość
Agregaty pompowe BA zostały wyprodukowane aby
spełnić wymagania pracy przy najbardziej
wymagających zastosowaniach, przez najbardziej
wymagających użytkowników. Pompy o wysokich
sprawnościach oraz precyzyjnie dobrane silniki –
największych światowych producentów, sprawiają że
klient otrzymuje maksymalną wydajność przy
minimalnych kosztach posiadania
Obsługa posprzedażowa oraz wsparcie techniczne
 Jeden dostawca części zapasowych i akcesoriów
 Wsparcie techniczne dla klientów
 Dedykowany dział serwisowy w fabryce producenta
 Globalna sieć dystrybucji części zamiennych
 Opcjonalne plany serwisowe
 Możliwość zorganizowania szkoleń zarówno w siedzibie
firmy jak i u klienta
Zrównoważony rozwój
 Wysoka wydajności pomp minimalizuje zużycie
paliwa
 Emisje spalin zgodne z normami obowiązującymi w
Uni Europejskiej
 Odporna na korozję, galwanizowana rama
 Odporne na korozję drzwi z kompozytów,
malowane proszkowo powierzchnie
 W 100% bezolejowy system zasysania, nie
powoduje zanieczyszczeń
 W pełni zintegrowany system zapobiegający
wyciekom paliwa i oleju.
5620001661
1
BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
KRZYWA PRACY (1900 obr./min)
Zgodność z ISO 9906
Prosimy zapoznać się z pozostałymi danymi na stronie www.bbapumps.com
Obroty silnika
obr./min
1900
1700
1500
5620001661
m
Wydajność Q w m3/h
500
600
300
400
35
32
27
27
23
24
17
20
13
2
700
Zużycie paliwa (BEP)
l/h
22
17
15
15
-
-
BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
STANDARDOWA SPECYFIKACJA TECHNICZNA
BBA pompa automatycznie zasysająca
Typ pompy ...................................... BA180E D315
3
Wydajność maks ............................ 720 m /h
Podnoszenie maks ......................... 41 m
Typ wirnika...................................... Półotwarty
Przelot ............................................. 80 mm
Korpus pompy................................. żeliwo GG20
Wirnik .............................................. 42CrM04
Płyta oporowa ................................. 42CrM04
Wał pompy ...................................... C45
Uszczelnienie pompy ...................... Mechaniczne
Uszczelnienie zewnętrzne .............. Węglik wolframu / węglik krzemu
Gumowa uszczelka ........................ Viton
Próżniowy system zasysania BBA
Producent / typ ............................... BBA MP50 / pompa membranowa
3
Wydajność zasysania ..................... 50 m /h
Maks.próżnia .................................. 8,5 m
Napęd ............................................. Pasek zębaty, napęd stały
Zbiornik pływaka ............................. Aluminiowy
Zawór zwrotny ................................ Żeliwo GG25
Dysk zaworu ................................... Buna-N
Silnik
Marka silnika ................................... Perkins
Typ silnika ....................................... 854E-E34TA
Moc na kole zamach.2500obr./min 86 kW
Prędkość obrotowa ......................... 1300 - 1900 obr./min
Zużycie paliwa ................................ 216 g/kWh
Pojemność ...................................... 3,4 l
Liczba cylindrów ............................. 4
DPF/DOC........................................ serwis co 3000 h
Norma emisji spalin EU .................. Stage IIIB
Norma emisji spalin US .................. Tier 4i
Panel sterujący LC30
- System automatycznego włączania / wyłączania
- Dwa pływaki sterujące agregatem (przewód 10 m)
- 3 stopniowy włącznik: ręczne sterowanie - 0 - automatyczna praca z pływakami
- Funkcja biegu jałowego
- Sterowanie obrotami za pomocą przycisków
- Kontrolki ostrzegawcze
- Wyświetlacz LCD - 4.3ʺ
Wyświetlacz LCD podaje dodatkowe parametry silnika, m.in.: obroty, ilość motogodzin, napięcie akumulatora, zużycie
paliwa oraz awarie.
Układ paliwowy
- Zbiornik paliwa 100 L
- Wlew paliwa Ø 100 mm
- Elektroniczny system wtrysku
5620001661
System elektryczny oraz zabezpieczenia
- Akumulator klasy Premium
- Napięcie nominalne 12 Volt
- Zabezpieczenie
3
BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
ZABUDOWA BS12-23
BBA spalinowy agregat pompowy z otwartą zabudową
Typ zabudowy...................... BS12-23
Wymiary Dł x Szer x Wys .... Ok. 2270 x 1170 x 1640 mm (bez złączy)
Rama ................................... Cynkowana ogniowo
Zbiornik paliwa ..................... Stalowy, 100 l
Wlew paliwa ......................... 100 mm
Zaczep do unoszenia .......... Jednopunktowy
Akumulator........................... Umieszczony w skrzynce
Wydech ................................ W pełni zintegrowany
Chłodnica ............................. Chroniona
Dodatki................................. Wyposażona w separator wody i oleju
Wymiary mogą się różnić ze względu na rodzaj zastosowanych szybkozłączy / kolektorów.
5620001661
4
BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
Półotwarty wirnik
Odporny na korozję oraz
ścieranie (42CrM04).
Podwójna pompa
próżniowa
Pompa membranowa,
chłodzona powietrzem,
wodoodporna i bez wycieków
3
oleju.Wydajność 50 m /h.
Łatwy dostęp do kontrolek
Wszystkie wlewy, spusty
oraz kontrolki poziomu
płynów są łatwo dostępne.
Duże pokrywy rewizyjne
Łatwy dostęp do komory
pływaka, wirnika czy zaworu
zwrotnego.
4-letnia gwarancja
ograniczona
Nasza gwarancja obejmuje
lata bądź motogodziny.
Więcej szczegółów
w książce gwarancyjnej.
Instrukcja obsługi
Obszerna instrukcja obsługi
z niezbędnymi informacjami
na temat agregatu BA,
użytkowania oraz zaleceniami
BHP. Dostępna w wielu
językach.
Zdjęcia wykorzystane są wyłącznie do celów ilustracyjnych.
5620001661
5
BA180E agregat pompowy z silnikiem Diesla
do wody zanieczyszczonej oraz ścieków
wydajność maks. 720 m3/h, podnoszenie maks. 41 m
Pumps for results
DODATKI
Złącza tłoczne
Art.nr.
1516604209
05080899
05080813
05080909
05080895
05080898
Złącza ssawne
Art.nr.
17160297
03611467
03811501
03811511
03111232
03811228
30° kołnierz DIN
30° kołnierz ANSI
30° żeński (kielich)
30° ° męskie (kula/dźwignia)
30° męskie (kula/pierścień)
30° żeńskie (kielich/dźwignia)
0° kołnierz K295 x K350
0° żeńskie (kielich)
0° męskie (kula/pierścień)
0° żeńskie (kielich/dźwignia)
0° męskie (kula/pierścień)
0° żeński (kielich/dźwignia)
Ø cale
8
8
8
8
8
8
Ø cale
8-10
8
8
8
10
10
Ø mm
200
200
200
200
200
200
Ø mm
200-250
200
200
200
250
250
Złącze
Kołnierz
Kołnierz
System B
System B
System IT
System IT
Złącze
DIN kołnierz
System B
System IT
System IT
System IT
System IT
Wąż ssawny z koszem L=5 metrów
Art.nr.
Ø cale
07047042
8
07047057
8
07047062
10
Ø mm
200
200
250
Złącze
System IT żeńskie (kielich/dźwignia)
Kołnierz K295
Kołnierz K350
Wąż ssawny z koszem L= 6 metrów
Art.nr.
Ø cale
07047043
8
07047058
8
07047063
10
Ø mm
200
200
250
Złącze
System IT żeńskie (kielich/dźwignia)
Kołnierz K295
Kołnierz K350
Zalecana średnica linii ssawnej (maks.prędkość = 4 m/sek.)
M3/H
360
403.2
432
468
504
540
612
648
684
720
5620001661
PRZEPŁYW
(L/s)
100
112
120
130
140
150
170
180
190
200
4ʺ
100
12.73
14.26
15.28
16.55
17.83
19.10
21.65
22.92
24.19
25.46
5ʺ
125
8.15
9.13
9.78
10.59
11.41
12.22
13.85
14.67
15.48
16.30
6ʺ
150
5.66
6.34
6.79
7.36
7.92
8.49
9.62
10.19
10.75
11.32
6
8ʺ
200
3.18
3.57
3.82
4.14
4.46
4.77
5.41
5.73
6.05
6.37
10ʺ
250
2.04
2.28
2.44
2.65
2.85
3.06
3.46
3.67
3.87
4.07
12ʺ
300
1.41
1.58
1.70
1.84
1.98
2.12
2.41
2.55
2.69
2.83
