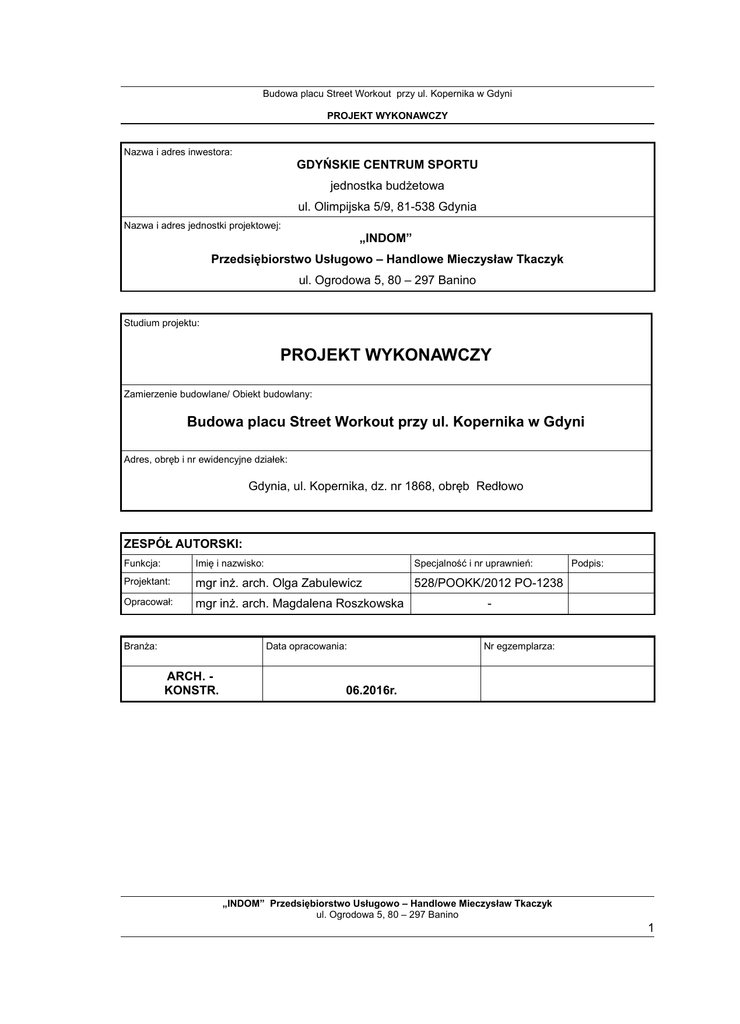

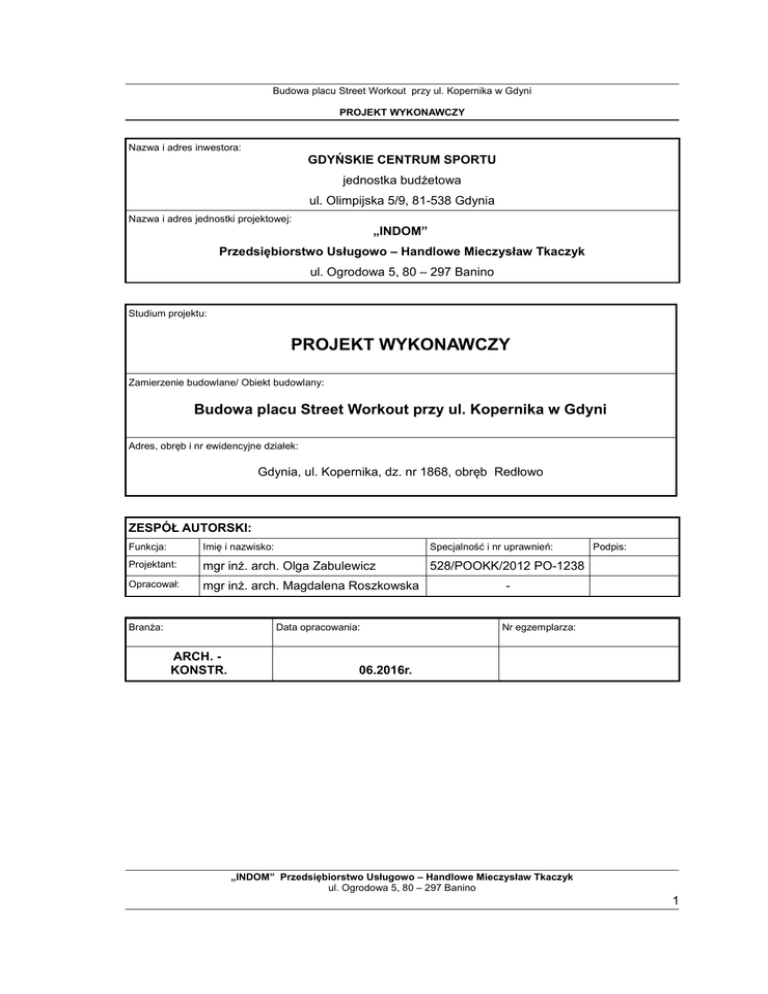

Budowa placu Street Workout przy ul. Kopernika w Gdyni
PROJEKT WYKONAWCZY
Nazwa i adres inwestora:
GDYŃSKIE CENTRUM SPORTU
jednostka budżetowa
ul. Olimpijska 5/9, 81-538 Gdynia
Nazwa i adres jednostki projektowej:
„INDOM”
Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
Studium projektu:
PROJEKT WYKONAWCZY
Zamierzenie budowlane/ Obiekt budowlany:
Adres, obręb i nr ewidencyjne działek:
Gdynia, ul. Kopernika, dz. nr 1868, obręb Redłowo
ZESPÓŁ AUTORSKI:
Funkcja:
Imię i nazwisko:
Specjalność i nr uprawnień:
Projektant:
mgr inż. arch. Olga Zabulewicz
528/POOKK/2012 PO-1238
Opracował:
mgr inż. arch. Magdalena Roszkowska
Branża:
Data opracowania:
ARCH. KONSTR.
Podpis:
-
Nr egzemplarza:
06.2016r.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
1
PROJEKT WYKONAWCZY
2. ZAWARTOŚĆ OPRACOWANIA
1. Strona tytułowa
1
2. Zawartość opracowania
2
3. Oświadczenia projektantów
4
4. Zaświadczenia projektantów – uprawnienia i przynależność do izby
5
5. Projekt Wykonawczy
7
Opis techniczny
7
5.1 Podstawa Opracowania
7
5.2 Cel i zakres opracowania
7
5.3 Materiały wyjściowe do opracowania
7
5.4 Rodzaj i skala przedsięwzięcia
8
5.5 Lokalizacja
8
5.6 Stan istniejący
8
5.7 Istniejące warunki gruntowe
13
5.8 Dojazd na plac budowy
13
5.9 Opis prac rozbiórkowych i demontażowych
15
5.10 Opis robót ziemnych
15
5.11 Opis stanu projektowanego
16
5.11.1 Lokalizacja
16
5.11.2 Dane liczbowe zakresu ilości prac
17
5.11.3 Układ przestrzenno-funkcjonalny
17
5.11.4 Rozwiązania techniczne
17
5.11.5 Opis zadania
19
A. Plac Street Workout
19
B. Odwodnienie
22
5.11.6 Rozwiązania materiałowe
A. Nawierzchnia
22
B. Beton
22
C. Pozostałe rozwiązania materiałowe
23
D. Zabezpieczenie elementów
23
E. Wykończenie/kolorystyka
23
F. Uwagi wykonawcze
24
5.11.7 Wykaz zbrojenia fundamentów
6. Uzgodnienia
24
27
Karty katalogowe
Część Rysunkowa
2
22
PROJEKT WYKONAWCZY
3. Oświadczenia projektantów
Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 - Prawo budowlane
(Dz. U. z 2016 r. poz. 290) zgodnie z art. 20 ust. 4 pkt 2 tej ustawy oświadczam, że projekt:
Gdynia, ul. Kopernika, dz. nr 1868, obręb Redłowo
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…......................................................
podpis
30.05.2016
Projektant: mgr inż. arch. Olga Zabulewicz
Nr uprawnień: 528/POOKK/2012 PO-1238
3
PROJEKT WYKONAWCZY
4. Zaświadczenia projektantów – uprawnienia i przynależność do izby
4
PROJEKT WYKONAWCZY
5
PROJEKT WYKONAWCZY
5. Projekt wykonawczy
OPIS TECHNICZNY
5.1 PODSTAWA OPRACOWANIA
Podstawą opracowania jest umowa nr 185/JB/2016 zawarta w dniu 15.04.2016r. pomiędzy
Gdyńskim Centrum Sportu, ul. Olimpijska 5/9, 81-538 Gdynia, a INDOM Przedsiębiorstwo
Usługowo-Handlowe Mieczysław Tkaczyk, ul. Ogrodowa 5, 80-297 Banino.
5.2 CEL I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest projekt wykonawczy placu Street Workout
przy ul.
Kopernika w Gdyni, obręb Redłowo.
Celem niniejszego opracowania jest opis stanu istniejącego zagospodarowania i układu
przestrzenno-funkcjonalnego działki, na której ma zostać wybudowany plac Street Workout,
określenie rozwiązań techniczno-materiałowych i wykorzystanie ich do zaprojektowania nowych
funkcji sportowych na terenie działki.
W zakres prac wchodzą następujące roboty budowlane:
•
wykonanie robót ziemnych
•
wykonanie bloków fundamentowych pod elementy wyposażenia
•
wykonanie nawierzchni bezpiecznej
•
montaż kompletu urządzeń
•
montaż tablicy informacyjnej,
•
wykonanie robót wykończeniowych i uporządkowanie terenu
Szczegółowy opis prac oraz zastosowane materiały wykończeniowe i wyposażenie według
załączonej dokumentacji fotograficznej, dokumentacji rysunkowej oraz specyfikacji technicznych.
5.3 MATERIAŁY WYJŚCIOWE DO OPRACOWANIA
•
Uzgodnienia z Inwestorem
•
Inwentaryzacja oraz dokumentacja fotograficzna z wizji w terenie przeprowadzonej dnia
23.03.2016r.
•
Mapa do celów informacyjnych. Skala 1:500. Miejski Ośrodek Dokumentacji Geodezyjnej i
Kartograficznej w Gdyni.
6
PROJEKT WYKONAWCZY
•
Wypisy z rejestru gruntów z dnia 12.05.2016r.
•
Opinia geotechniczna
•
Uzgodnienia projektowe
•
Przepisy i normy związane
5.4 RODZAJ I SKALA PRZEDSIĘWZIĘCIA
Projekt będący przedmiotem opracowania polega na budowie placu Street Workout i
montażu kompletu urządzeń do ćwiczeń oraz elementów małej architektury przy ul. Kopernika w
Gdyni. Założenie przedsięwzięcia polega na wykonaniu nawierzchni bezpiecznej EPDM, a także
montażu nowych urządzeń wyposażenia.
Projekt nie wpływa negatywnie na sąsiednie budynki, nie ogranicza możliwości
użytkowania i rozbudowy, nie stwarza zacienienia, nie narusza interesów osób trzecich.
Zagospodarowanie działki nie tworzy zagrożeń dla środowiska naturalnego oraz higieny i
zdrowia użytkowników . Projektowane obiekty nie zostały zaliczone do inwestycji mogących
pogorszyć ၰstan środowiska naturalnego i nie wymaga sporządzenia raportu oddziaływania na
środowisko. Obszar działania inwestycji nie wykracza poza działkę inwestora ze względu na prace,
które mają uzupełnić funkcję istniejącego terenu rekreacyjnego .
5.5 LOKALIZACJA
Teren inwestycji zlokalizowany jest w Gdyni, przy ul. Kopernika – obręb Redłowo.
Nieruchomość położona jest na działce nr 1868. Działka jest własnością Gminy Miasta Gdynia.
Miejscowy Plan Zagospodarowania Przestrzennego jest w trakcie sporządzania. Uchwała RM
Gdyni w sprawie przystąpienia do sporządzania planu nr VI/91/11 z dnia 23 marca 2011r.
5.6 STAN ISTNIEJĄCY
Na cele projektu wykonano inwentaryzację terenu inwestycji. Szczegółowe dane na temat
stanu istniejącego w tym układu funkcjonalno – przestrzennego oraz rozwiązań techniczno –
materiałowych zawarte w Projekcie Budowlanym.
5.7 ISTNIEJĄCE WARUNKI GRUNTOWE
Teren badań pod względem geomorfologicznym stanowi fragment wysoczyzny morenowej
tzw. Kępy Redłowskiej. W podłożu pod powierzchniową warstwą nasypów występują piaski
gliniaste i gliny piaszczyste. Od powierzchni w jednym z wykonanych otworów występuje warstwa
piasków drobnych. Woda gruntowa do głębokości badań nie występuje. Projektowany obiekt
zalicza się do pierwszej kategorii geotechnicznej.
7
PROJEKT WYKONAWCZY
Na cele projektu wykonano dokumentację geotechniczną, w której określono istniejące
warunki gruntowo-wodne posadowienia boiska. Dokumentację zawarto w Projekcie Budowlanym.
5.8. DOJAZD NA PLAC BUDOWY
Dojazd i zaopatrzenie placu budowy od strony ul. Kopernika przez ciąg pieszy ze względu
na duże spadki terenu i sposób zagospodarowania – schody jest niemożliwy. Projektuje się wjazd
od strony ul. Powstańców Wielkopolskich poprzez drogę leśną. Skorzystanie z tego wjazdu nie
spowoduje degradacji infrastruktury ani też nie utrudni ruchu drogowego. Po wykonaniu prac
ewentualne uszkodzenia naprawić.
Należy pamiętać o ochronie istniejących drzew podczas prowadzenia robót budowlanych
związanych z budową placu. Na okres prac zabezpieczyć drzewa znajdujące się na terenie
tymczasowej drogi dojazdowej do placu budowy. Zabezpieczenie drzewa na okres budowy drogi
powinno obejmować oszalowanie pnia deskami do wysokości pierwszych gałęzi. Dolna część
każdej deski powinna opierać się na podłożu, będąc lekko wkopaną w grunt lub obsypaną ziemią.
Oszalowanie powinno być otoczone opaskami z drutu lub taśmy stalowej w odległości wzajemnej
co 40÷60 cm.
Zgodnie z uzgodnieniem wydanym przez Zadząd Dróg i Zieleni przed rozpoczęciem robót
należy wystąpić z wnioskiem o zajęcie pasa drogowego. Do wniosku należy dołączyć:
•
mapkę geodezyjną z dokładną lokalizacją wjazdu i wymiarami
•
tymczasową organizację ruchu na czas budowy wjazdu
8
PROJEKT WYKONAWCZY
Dojazd do placu budowy
Źródło: autor projektu
Dojazd do placu budowy
9
PROJEKT WYKONAWCZY
5.9 OPIS PRAC ROZBIÓRKOWYCH I DEMONTAŻOWYCH
W ramach przedmiotowej inwestycji nie przewiduje się robót rozbiórkowych.
Odpadki stałe
Powstające w trakcie trwania inwestycji odpady (gruz, śmieci) będą składowane w
kontenerach i wywożone na wysypisko komunalne.
5.10 OPIS ROBÓT ZIEMNYCH
W ramach przedmiotowej inwestycji przewiduje się m.in. następujące roboty ziemne:
•
zdjęcie warstwy ziemi urodzajnej wraz z wywozem
•
wykonanie wykopów pod fundamenty projektowanych elementów wyposażenia
•
wykonanie wykopów pod fundamenty obrzeży betonowych
Maksymalna głębokość wykopów nie będzie przekraczała 100 cm.
5.11 OPIS STANU PROJEKTOWANEGO
5.11.1 Lokalizacja
Teren inwestycji zlokalizowany jest w Gdyni, przy ul. Kopernika – obręb Redłowo.
Nieruchomość położona jest na działce nr 1868.
Widok placu od strony północno-wschodniej.
10
PROJEKT WYKONAWCZY
Widok placu od strony południowo - zachodniej.
5.11.2 Dane liczbowe zakresu ilości prac
Na terenie działki projektuje się:
•
plac do Street Workout o wymiarach 26,47x10,81 m i powierzchni 271 m², na którym
zlokalizowano urządzenia do ćwiczeń typu streetworkout
•
w skład kompletu wyposażenia placu wchodzą:
- drążki i słupki o różnej długości i wysokości
- równoległe poręcze do ćwiczeń o różnej wysokości
- kółka gimnastyczne
- lina do wspinaczki
- drabinki poziome i pionowe
- ławeczka do ćwiczeń
- tablica informacyjna z regulaminem
5.11.3 Układ przestrzenno-funkcjonalny
Plac Street Workout wraz z urządzeniami wyposażenia zaprojektowano w południowo-
wschodniej części działki na terenie o nawierzchni trawiastej. Projektowany plac zajmować będzie
znaczną powierzchnię istniejącego terenu rekreacyjnego. Oś podłużna projektowanego placu
wyznacza kierunek wschód - zachód z niewielkim odchyleniem w kierunku południowym.
Projektowane wyposażenie placu stanowią drążki i słupki o różnej długości i wysokości ,
11
PROJEKT WYKONAWCZY
równoległe poręcze do ćwiczeń o różnej wysokości, kółka gimnastyczne,
lina do wspinaczki,
drabinki poziome i pionowe, ławeczka do ćwiczeń oraz tablica informacyjna z regulaminem.
Dokładna lokalizacja placu na działce oraz odległości od granicy na rysunku nr 1 „Plan
zagospodarowania przestrzennego – stan projektowany”
5.11.4 Rozwiązania techniczne
Plac Street Workout
Dane techniczne placu:
- długość
26,47[m]
- szerokość
10,81 [m]
- powierzchnia brutto
271 [m²]
- obwód placu
74,56 [m]
Plac wyposażony w komplet urządzeń sportowych typu streetworkout zgodny z wnioskiem
złożonym w ramach Budżetu Obywatelskiego ( ID Wniosku 434).
Rys. Widok – komplet wyposażenia placu Street Workout
12
PROJEKT WYKONAWCZY
Elementy, które wchodzą w komplet wyposażenia placu:
L.p.
Nazwa elementu
Ilość
1
Słup konstrukcyjny 2,50 m
13
2
5
3
8
4
3
5
8
6
Lina do wspinania
1
7
Koła gimnastyczne
1
8
Drabinka pionowa
1
9
Drabinka pozioma
1
10
Drążek 1,20 m
6
11
Drążek 1,50 m
10
12
Drążek 2,00 m
14
13
Drążek żmijka 2,00 m
1
14
Poręcze równoległe
1
15
Ławka skośna
Schemat rozmieszczenia kompletu urządzeń sportowych wg rys. nr 2.
5.11.5 Opis zadania
A. Plac Street Workout
Wymiary placu 26,47x10,81 m
Zaprojektowano
nawierzchnię
sportową
syntetyczna
EPDM.
Dla
parametru
HIC
zastosować gruboś minimalną 100 mm. Wokół placu ustawić obrzeża betonowe 100x30x8cm na
ławie betonowej z betonu C12/15.
Na powierzchni placu należy wyprofilować spadek o wartości 0,5% w kierunku istniejących
drenaży.
Podbudowa nawierzchni syntetycznych:
Zaprojektowano przepuszczalną dla wód opadowych podbudowę mineralną o następującej
budowie:
•
3-warstwowa podbudowa z kruszywa mineralnego
•
grunt rodzimy zagęszczony
13
PROJEKT WYKONAWCZY
Przewiduje się ograniczenie nawierzchni obrzeżem. Obrzeża betonowe o wymiarach
8x30x100cm, ustawione na betonowej ławie fundamentowej z oporem. Ława fundamentowa pod
obrzeża wykonana na podsypce piaskowej.
Nawierzchnia syntetyczna:
Zaprojektowano bezpieczną nawierzchnię sportową EPDM. Łączna grubość warstwy 100
mm. Nawierzchnia ta jest przepuszczalna dla wody. Nawierzchnia składa się z dwóch warstw:
amortyzującej i użytkowej.
Warstwa nośna o grubości 90 mm to mieszanina z granulatu SBR nie pochodzącego z
recyklingu opon. Warstwa użytkowa wykonana jest z granulatu EPDM barwionego w masie o
grubości 10 mm.
Nawierzchnia powinna:
•
zapewniać stałe i trwałe utrzymanie równości nawierzchni w okresie eksploatacji
•
być bezpieczna dla zdrowia i życia osób z niej korzystających
•
mieć jednolity kolor w zależności od rodzaju boiska
Wymagane dokumenty dotyczące nawierzchni:
•
Zgodność z polskimi normami EN1176, EN1177
•
autoryzacja Producenta systemu nawierzchniowego
•
Atest PZH dla oferowanej nawierzchni lub dokument równoważny
Uwaga:
Grubość warstwy wierzchniej EPDM
nie może być niższa od podanych parametrów. Nie
dopuszcza się malowania nawierzchni różnego rodzaju farbami jak i nie dopuszcza się stosowania
granulatów SBR czy EPDM barwionych powierzchniowo.
Konstrukcja nawierzchni wg rys. 3.
Wyposażenie
W ramach wyposażenia przewidziano:
•
zestaw urządzeń do Street Workout
Przyjęto montaż zestawu urządzeń w postaci elementów gotowych dostarczonych od
Producenta. Wszystkie elementy powinny być w konstrukcji stalowej ocynkowanej i malowanej
proszkowo.
Jako podstawowy element nośny stosuje się rurę stalową , drążki stalowe
dodatkowo poręcze z rur stalowych.
14
oraz
PROJEKT WYKONAWCZY
Komplet zestawu stanowią:
•
13 szt.
•
5 szt.
•
8 szt.
•
3 szt.
•
8 szt.
•
Lina do wspinania
1 szt.
•
Koła gimnastyczne
1 szt.
•
Drabinka pionowa
1 szt.
•
Drabinka pozioma
1 szt.
•
Drążek 1,20 m
6 szt.
•
Drążek 1,50 m
10 szt.
•
Drążek 2,00 m
14 szt.
•
Drążek żmijka 2,00 m
1 szt.
•
Poręcze równoległe
1 szt.
•
Ławka skośna
1 szt.
Sposób montażu:
W celu posadowienia urządzeń sportowych zaprojektowano fundamenty z betonu C20/25
o wymiarach 0,5 x 0,5 x 0,5 m na głębokości 80 cm poniżej poziomu górnej warstwy nawierzchni.
Pod fundamentem należy wykonać wylewkę z betonu o grubości 10 cm. Osadzenie
projektowanych elementów w fundamencie zgodnie z instrukcją wybranego Producenta. Zasyp
fundamentu żwirem lub pospółką. Urządzenia placu muszą być zamontowane do fundamentów na
głębokości co najmniej 30 cm poniżej istniejącego terenu.
Uwagi:
•
Wszystkie łączenia rur muszą być wykonane w sposób uniemożliwiający wystawanie
ostrych krawędzi.
•
Wszystkie śruby muszą być zabezpieczone zaślepkami polimerowymi.
•
Wszystkie słupy i rury muszą być zaślepione w sposób uniemożliwiający dostęp wilgoci do
ich wnętrza.
•
Mocowanie na śruby za pomocą systemowych łączników
15
PROJEKT WYKONAWCZY
Zestaw elementów wyposażenia powinien być zgodny z wszelkimi wymaganiami aktualnej
normy PN-EN 1176 - 1: 2009 lub/i PN-EN 16630:2015-06E.
Lokalizacja fundamentów wg rys. nr 2.
Konstrukcja fundamentów wg rys. nr 4.
•
tablica informacyjna
Przyjęto montaż tablicy informacyjnej z regulaminem korzystania z placu oraz opisem
ćwiczeń na wszystkich urządzeniach. Wymiary tarczy tablicy 100x150 cm. W projekcie
zastosowano rozwiązanie katalogowe tablicy wykonanej ze słupków stalowych o wysokości 170
cm. Konstrukcja nośna tablicy zabezpieczona antykorozyjnie i malowana lakierem akrylowym na
kolor zielony. Tablica posadowiona na fundamentach z betonu C20/25 o wymiarach 0,5 x 0,5 x 0,5
m. Pod fundamentami należy wykonać warstwę piasku zagęszczonego.
Lokalizacja tablicy informacyjnej wg rys. nr 2.
Przykładowy wygląd graficzny tarczy tablicy przedstawiono na rys. nr 5.
Ostateczny wygląd tablicy informacyjnej i jej treść będzie musiał zaprojektować
Wykonawca w uzgodnieniu z Inwestorem a podane rozwiązanie jest jedynie przykładowym. Treść
regulaminu / tablicy informacyjnej powinnna być zgodna z normą PN-EN 16630:2015-06E.
B. Odwodnienie
Odwodnienie placu odbywać się będzie powierzchniowo na przyległy teren zielony w
obrębie przedmiotowej działki a z niego poprzez istniejące rury drenażowe do instalacji kanalizacji
deszczowej.
W związku z zastosowaniem nawierzchni atestowanej odprowadzana woda będzie czysta,
podobnie jak w przypadku wody z dachów. nie przewiduje się użytkowania powodującego
zanieczyszczenie wody.
Dzięki wyniesieniu i wyprofilowaniu płaszczyzny nawierzchni placu oraz wcześniejszej
wymianie gruntu wzdłuż krawędzi nawierzchni utwardzonej, po wykonaniu inwestycji obecny stan
odprowadzenia wód nie ulegnie pogorszeniu, ani zmianie.
5.11.6 Rozwiązania materiałowe
A. Nawierzchnia placu
Do wykonanie nawierzchni na bazie granulatu gumowego SBR i EPDM. Szczegółowa
specyfikacja materiału wg kart technicznych Producenta i Dostawcy systemu nawierzchni.
16
PROJEKT WYKONAWCZY
Przewidziano następującą konstrukcję nawierzchni:
L.p.
Materiał
Gr. warstwy
[mm]
1
Warstwa użytkowa z granulatu EPDM
10
2
Warstwa amortyzująca z granulatu SBR
90
3
3 – warstwowa podbudowa z kruszyw mineralnych
300
4
Grunt rodzimy zagęszczony
-
Konstrukcja nawierzchni wg rys. nr 3.
UWAGA
Przyjęty system nawierzchni jest przykładowy i można go zastąpić innym równoważnym
spełniającym minimalne parametry techniczne i wytrzymałościowe.
B. Beton
Fundamenty elementów wyposażenia
Klasa betonu: C20/25
Parametry betonu:
- max. wskaźnik W/C: 0,60
- min. zawartość cementu: 280kg/m3
Ławy betonowe pod obrzeża
Klasa betonu: C12/15
Prefabrykowane elementy betonowe
Obrzeża betonowe: min. C25/30
C. Pozostałe rozwiązania materiałowe
Elementy zestawu Street Workout (dostarczane przez Producenta)
Rury, profile – stalowe.
Zaślepki – polimerowe.
Parametry materiałów wg danych Producenta.
Tablica informacyjna (dostarczana przez Producenta)
Konstrukcja ramy (stelażu) – stalowa ocynkowana i malowana
Tarcza tablicy – blacha stalowa lub płyta z tworzywa sztucznego.
Parametry materiałów wg danych Producenta
D. Zabezpieczenie elementów
Elementy dostarczone przez Producentów powinny posiadać zabezpieczenie odpowiednie
dla środowiska o korozyjności C3, wg PN–EN ISO 12944-2. Fundamenty blokowe należy
zabezpieczyć dyspersyjnymi bitumicznymi powłokami izolacyjnymi.
17
PROJEKT WYKONAWCZY
E. Wykończenie/kolorystyka
Wykonawca zobowiązuje się do umieszczenia logotypu „Gdynia Sport” na tablicy
informacyjnej z regulaminem oraz na instrukcjach obsługi urządzeń, zgodnie ze wzorem zawartym
w księdze indentyfikacji wizualnej „Gdynia moje miasto”. Instrukcje powinny nawiązywać graficznie
do wyglądu tablicy informacyjnej z regulaminem.
Rys. Logo - wzór
F. Uwagi wykonawcze
1. W projekcie przedstawiono konkretne rozwiązania systemowe w celu oszacowania
kosztów. Dopuszcza
się zastosowanie innych równoważnych materiałów, systemów i
elementów wyposażenia wyłącznie po akceptacji Inwestora i pod warunkiem zachowania
warunków bezpieczeństwa w zakresie ich lokalizacji, wykonania oraz montażu.
2. Wszystkie elementy wyposażenia placu Street Workout muszą spełniać wymogi
bezpieczeństwa określone w obowiązujących przepisach prawa i normach, posiadać
certyfikaty zgodności z normami i uprawniającymi do oznaczenia wyrobów znakiem
bezpieczeństwa. Wszystkie materiały wykorzystane do budowy muszą posiadać atesty
dopuszczające do stosowania w budownictwie.
3. Przy układaniu nawierzchni bezpiecznej EPDM należy przestrzegać wymagań Producenta
(m. in. temperatura otoczenia i wilgotność podbudowy)
4. Producent urządzeń powinien dostarczyć rysunki techniczne, schematy, instrukcje
montażu i użytkowania oraz wytyczne do sprawdzenia elementów przed oddaniem do
użytkowania.
18
PROJEKT WYKONAWCZY
5. Na tablicy informacyjnej należy wykonać logotyp zgodnie z Księgą Znaku Promocyjnego
Gdynia Moje Miasto – księga zostanie przekazana Wykonawcy przez Inwestora.
6. Plac i jego wyposażenie powinno być systematycznie kontrolowane. Kontrolowanie należy
przeprowadzać zgodnie z PN-EN 1176-7.
7. Wszystkie elementy wyposażenia placu powinny być wyposażone w tabliczkę znamionową
zawierającą informacje:
- model urządzenia,
- rok produkcji,
- norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane,
- nazwa i adres producenta,
- ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia.
5.11.7 Wykaz zbrojenia fundamentów
Elementy zestawu do Street Workout mocowane w fundamencie wg instrukcji danego
Producenta.
19
PROJEKT WYKONAWCZY
6. Uzgodnienia
20

Załącznik nr 10 do SIWZ - Projekt budowlano

Transkrypt

Podobne dokumenty

Street workout - park dla aktywnych

KARTA TECHNICZNA Seria Street Workout – Koła gimnastyczne

DNI SUPRAŚLA 2015 II FESTIWAL ZDROWIA I URODY

regulamin korzystania z urządzeń do ćwiczeń street workout

street workout - Nowe Wyrazy

Szkolne kalendarium Warto obejrzeć Sonda wśród pierwszokla

kosztorys - bo.gdynia

Perfekcyjny dzień dla kobiety:
