Załącznik Nr I - Gmina Skawina

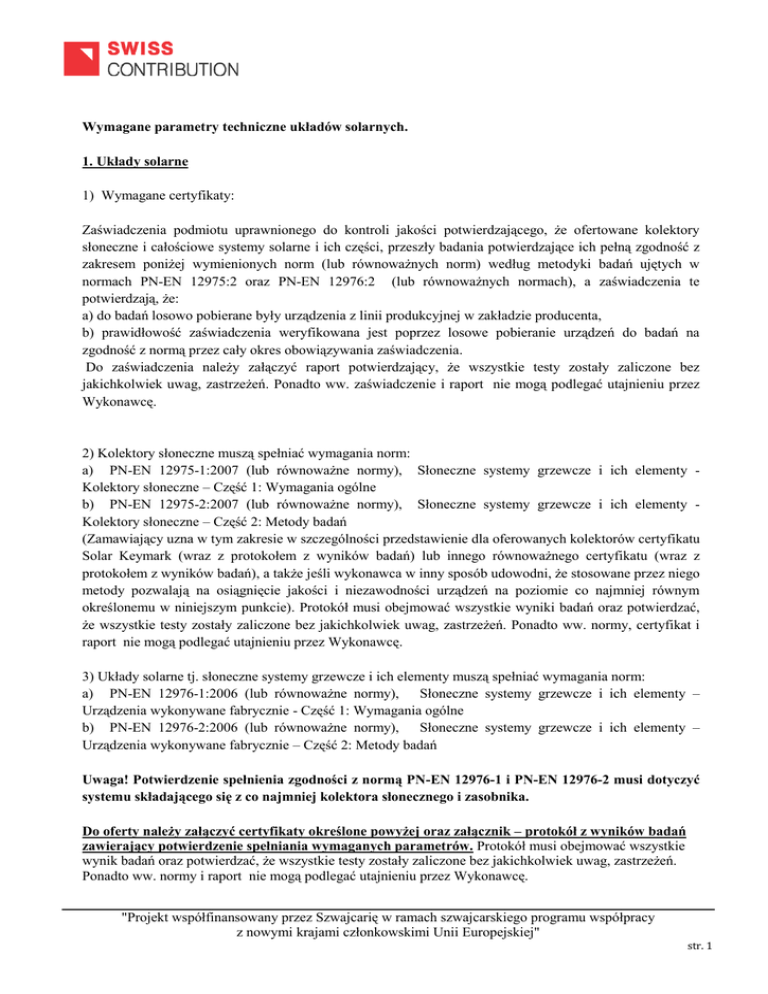

Wymagane parametry techniczne układów solarnych.
1. Układy solarne
1) Wymagane certyfikaty:
Zaświadczenia podmiotu uprawnionego do kontroli jakości potwierdzającego, że ofertowane kolektory
słoneczne i całościowe systemy solarne i ich części, przeszły badania potwierdzające ich pełną zgodność z
zakresem poniżej wymienionych norm (lub równoważnych norm) według metodyki badań ujętych w
normach PN-EN 12975:2 oraz PN-EN 12976:2 (lub równoważnych normach), a zaświadczenia te
potwierdzają, że:
a) do badań losowo pobierane były urządzenia z linii produkcyjnej w zakładzie producenta,
b) prawidłowość zaświadczenia weryfikowana jest poprzez losowe pobieranie urządzeń do badań na
zgodność z normą przez cały okres obowiązywania zaświadczenia.
Do zaświadczenia należy załączyć raport potwierdzający, że wszystkie testy zostały zaliczone bez
jakichkolwiek uwag, zastrzeżeń. Ponadto ww. zaświadczenie i raport nie mogą podlegać utajnieniu przez
Wykonawcę.
2) Kolektory słoneczne muszą spełniać wymagania norm:
a) PN-EN 12975-1:2007 (lub równoważne normy), Słoneczne systemy grzewcze i ich elementy Kolektory słoneczne – Część 1: Wymagania ogólne
b) PN-EN 12975-2:2007 (lub równoważne normy), Słoneczne systemy grzewcze i ich elementy Kolektory słoneczne – Część 2: Metody badań
(Zamawiający uzna w tym zakresie w szczególności przedstawienie dla oferowanych kolektorów certyfikatu
Solar Keymark (wraz z protokołem z wyników badań) lub innego równoważnego certyfikatu (wraz z
protokołem z wyników badań), a także jeśli wykonawca w inny sposób udowodni, że stosowane przez niego
metody pozwalają na osiągnięcie jakości i niezawodności urządzeń na poziomie co najmniej równym
określonemu w niniejszym punkcie). Protokół musi obejmować wszystkie wyniki badań oraz potwierdzać,
że wszystkie testy zostały zaliczone bez jakichkolwiek uwag, zastrzeżeń. Ponadto ww. normy, certyfikat i
raport nie mogą podlegać utajnieniu przez Wykonawcę.
3) Układy solarne tj. słoneczne systemy grzewcze i ich elementy muszą spełniać wymagania norm:
a) PN-EN 12976-1:2006 (lub równoważne normy), Słoneczne systemy grzewcze i ich elementy –
Urządzenia wykonywane fabrycznie - Część 1: Wymagania ogólne
b) PN-EN 12976-2:2006 (lub równoważne normy), Słoneczne systemy grzewcze i ich elementy –
Urządzenia wykonywane fabrycznie – Część 2: Metody badań
Uwaga! Potwierdzenie spełnienia zgodności z normą PN-EN 12976-1 i PN-EN 12976-2 musi dotyczyć
systemu składającego się z co najmniej kolektora słonecznego i zasobnika.
Do oferty należy załączyć certyfikaty określone powyżej oraz załącznik – protokół z wyników badań
zawierający potwierdzenie spełniania wymaganych parametrów. Protokół musi obejmować wszystkie
wynik badań oraz potwierdzać, że wszystkie testy zostały zaliczone bez jakichkolwiek uwag, zastrzeżeń.
Ponadto ww. normy i raport nie mogą podlegać utajnieniu przez Wykonawcę.
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 1
2) Wymagane parametry techniczne kolektorów słonecznych:
Typ kolektora słonecznego: płaski
Materiał obudowy kolektora: rama kolektora wykonana z jednego profilu aluminium.
Izolacja: wysokoodporna izolacja z wełny mineralnej lub innej równoważnej.
Wielkość i liczba: wymagana łączna powierzchnia czynna kolektorów dla jednej instalacji domowej (łączna
powierzchnia czynna absorbera):
- dla instalacji typu A i B: co najmniej 4,6 [m2],
- dla instalacji typu C: co najmniej 6,9 [m2].
Wymiary wszystkich kolektorów montowanych w obrębie nieruchomości muszą być takie same.
Absorber: płyta miedziana lub aluminiowa z powłoką selektywną
Materiał i konstrukcja rur absorbera:
- rura miedziana ułożona w sposób meandrowy lub harfowy
Parametry absorbera:
- min. współczynnik absorpcji: 0,95+/- 2%
- max. współczynnik emisji: 0,05+/- 2%
Płyn solarny (nośnik ciepła): nie palny, wodny roztwór glikolu propylenowego o zawartości wody
maksimum do 60 %; o temperaturze krzepnięcia -30°C.
Sprawność optyczna: min. 83 %( dopuszcza się zaokrąglenie do wartości całych procent)
Współczynniki strat ciepła:
- współczynnik strat ciepła liniowy
max 3,800 W/m2K
- współczynnik strat ciepła kwadratowy
max 0,020 W/m2K2
Szyba kolektora: szyba hartowana, antyrefleksyjna odporna na gradobicie. Obecność powłoki
antyrefleksyjnej musi zostać potwierdzona przez niezależną, akredytowaną jednostkę badawczą w
sprawozdaniu z badań osiągów kolektorów słonecznych wg EN 12975 (lub równoważnej). Jako
równoważność w tym zakresie dopuszcza się poświadczenie przepuszczalności solarnej szyby na
poziomie min. 94 %.
Max dopuszczalna temp. pracy: min 200 [ºC]-temperatura stagnacji
Uwaga: wymienione wyżej wartości odnoszą się do powierzchni czynnej to jest:
- powierzchni apertury, w przypadku gdy jej powierzchnia jest mniejsza od powierzchni absorbera,
- powierzchni absorbera w przypadku gdy jego powierzchnia jest mniejsza od powierzchni apertury.
3) Wymagany stopień pokrycia zapotrzebowania ciepła na przygotowanie c.w.u.
Dla instalacji solarnej na domach prywatnych co najmniej 50 % w skali całego roku kalendarzowego.
Stopień pokrycia będzie określony dla instalacji referencyjnych o parametrach podanych w tabeli poniżej:
Urządzenie/parametry
Wartość / założenia
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 2
1.
Instalacja solarna
Nachylenie kolektorów do poziomu
0
450
Azymut
0
00
Położenie geograficzne instalacji solarnej
0
Przyjąć jak dla m.
Krakowa
Długość rur łączących instalacji solarnej na
zewnątrz
m
Wg
technologii
przyjętego
producenta
kolektorów
Długość rur łączących instalacji solarnej w
pomieszczeniu
m
10
Długość rur łączących pomiędzy kolektorami
m
Wg
technologii
przyjętego
producenta
kolektorów
Przewodność cieplna izolacji rur
W/(m*K)
Przyjąć wartość 0,045
Obliczeniowe zapotrzebowanie c.w.u o temp.
Obliczeniowej
l/dobę
140
Charakter rozbioru c.w.u.
-
Jak
do
domu
jednorodzinnego ze
szczytem
w
godzinach
wieczornych
Obliczeniowa temp. c.w.u.
0
55
Pojemność zasobnika biwalentnego
l
250
Długość przewodów cyrkulacyjnych
m
bez cyrkulacji
Schłodzenie na przewodach cyrkulacyjnych
K
bez cyrkulacji
Straty linowe przewodów cyrkulacyjnych
W/(m*K)
bez cyrkulacji
Czas pracy cyrkulacji
h
bez cyrkulacji
Temperatura wody wodociągowej latem
0
12
Temperatura wody wodociągowej zimą
0
8
-
01.01 – 31.12
(zabudowa na połaci dachowej)
2.
3.
Dane o zużyciu c.w.u
C
C
C
Obliczenia
Okres obliczeniowy
Grubość izolacji zbiornika min.50 mm
Przewodność cieplna izolacji zbiornika <0,030
Do oferty winny być dołączone obliczenia wg uznanego programu symulacyjnego T’SOL lub innego
równoważnego dotyczące instalacji referencyjnej.
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 3
Uwaga: Komisja przetargowa w trakcie oceny ofert przetargowych zastrzega sobie prawo dokonania
obliczeń sprawdzających w programie symulacyjnym T_SOL dla instalacji referencyjnej.
W odniesieniu do instalacji na domach prywatnych Wykonawca, do opracowanych projektów technicznych
w ramach realizacji przedmiotu zamówienia, załączy obliczenia wg uznanego programu symulacyjnego
T’SOL (lub innego równoważnego umożliwiającego symulowanie pracy instalacji solarnych)
uwzględniającego indywidualne parametry każdego obiektu tzn. co najmniej:
- strat ciepła całej instalacji solarnej,
- profilu rozbioru c.w.u.
- usytuowania budynku.
Wykonawca musi przed rozpoczęciem prac projektowych w obrębie budynku mieszkalnego dokonać
analizy warunków technicznych co do planowanego montażu. W przypadku uzasadnionego stwierdzenia
braku możliwości technicznych, nie pozwalających na instalację lub pozwalających na instalację nie
gwarantującą osiągnięcia wymaganego uzysku energetycznego lub efektu ekologicznego, Wykonawca może
zwrócić się z pisemnym wnioskiem do Zamawiającego o zamianę danej lokalizacji.
4) Wymagane parametry techniczne regulatora solarnego:
- sterowanie pompą solarną ładującą zasobnik c.w.u. w zależności od różnicy temperatur
- podgrzewanie zasobnika c.w.u. do temperatury zadanej przez użytkownika
- dodatkowe wyjście sterujące w zależności od własnego wyboru (pompa cyrkulacyjna, grzałka lub pompa
drugiego zasobnika),
- regulator musi umożliwiać schłodzenie zasobnika w okresach, gdy nie występuje rozbiór wody (np. w
nocy) w celu zabezpieczenia układu przed przegrzaniem, nadmiar ciepła z zasobnika kierowany jest do
chłodniejszego kolektora. Regulator musi włączyć pompę solarną w momencie, gdy kolektor jest
chłodniejszy niż woda w zasobniku w celu umożliwienia przejęcia przez kolektor ciepła zgromadzonego w
zasobniku c.w.u.-tzw, funkcja URLOP lub tryb wakacyjny.
- wymagane czytelne menu i intuicyjna obsługa w języku polskim
5)
Wymagane parametry techniczne zasobnika c.w.u.:
Dla instalacji typu A:
- pojemność zasobnika: min 250 [l]
Dla instalacji typu B:
- pojemność zasobnika: min 300 [l]
Dla instalacji typu C:
- pojemność zasobnika: min 500 l (łącznie), ilość do uzgodnienia z właścicielem budynku
Pozostałe parametry dla zasobników instalacji A, B, C:
- zasobnik dwuwężownicowy umożliwiający współpracę inst. solarnej z drugim źródłem ciepła
Dopuszczalne temperatury:
- po stronie solarnej: 150°C
- po stronie wody grzewczej: 150°C
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 4
- po stronie wody użytkowej: 95°C
Dopuszczalne nadciśnienie robocze
- po stronie solarnej : 10 bar
- po stronie wody grzewczej : 10 bar
- po stronie wody użytkowej : 6 bar
Na wyjściu c.w.u. należy zastosować termostatyczne zawory antypoparzeniowe.
Wszystkie zasobniki muszą być wyposażone w anodę tytanową.
6)
Wymagane parametry techniczne grupy pompowej:
Skład grupy pompowej:
- pompa obiegu solarnego
- zawór bezpieczeństwa
- manometr z regulacją przepływu
- separator powietrza
- mierniki temperatury zasilania i powrotu.
Grupa pompowa musi być dwudrogowa, izolowana i posiadać deklarację zgodności producenta, co najmniej
klasy energetycznej „A” lub o poborze mocy do 45 W
7)
Pompa recyrkulacyjna.
W przypadku włączenia układu solarnego w istniejący układ podgrzewu c.w.u wyposażony w zasobnik
cwu, wymagane jest zastosowanie pompy recyrkulacyjnej między zasobnikiem solarnym, a istniejącym,
sterowanej z poziomu regulatora solarnego.
8)
Wymagane parametry techniczne konstrukcji montażowej.
Dostosowana do warunków montażowych danej instalacji:
- dla dachów pochyłych umożliwiająca montaż za pomocą klamer dachowych
- dla dachów płaskich umożliwiająca montaż na podporach
Sposób montażu - bez ingerencji w strukturę kolektora
Konstrukcja musi być wykonana z materiału nie wymagającego dodatkowego zabezpieczenia przed korozją,
materiał nie korodujący
9) Automatyka układu musi posiadać następującą funkcjonalność:
•
sterowanie temperaturowe procesem pozyskiwania energii grzewczej z kolektorów słonecznych
•
kontrola procesu pozyskiwania energii i awaryjne wyłączanie układu w przypadku nadmiernego
wzrostu temperatury w układzie
•
funkcja pracy odwróconej (chłodzenie układu) tzw. tryb wakacyjny
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 5
W instalacjach opomiarowanych zastosowana automatyka musi umożliwiać rejestrację ilości pozyskanej
energii.
10) Do wykonania instalacji solarnej należy zastosować rury miedziane łączone lutem twardym. W
indywidualnych przypadkach, wynikających z opracowanych projektów technicznych, dopuszcza się
zastosowanie materiałów: miedź, stal czarna, stal nierdzewna. Połączenia między sąsiadującymi
kolektorami muszą być wykonane z elementów umożliwiających kompensację naprężeń bez połączeń
ponad górną krawędzią kolektora. Końcówki obiegu solarnego (podejście do kolektorów) należy wykonać z
elastycznych przewodów umożliwiających kompensację naprężeń o parametrach minimalnych.
Izolacja przewodów (na bazie wełny mineralnej, poliuretanu lub materiału równoważnego) musi być
wykonana w sposób trwały na całej ich długości w sposób uniemożliwiający jej rozszczelnienie, rozwinięcie
itp. Ponadto izolacja przewodów winna spełniać następujące warunki:
a. przewodność cieplna izolacji prowadzona na zewnątrz budynku λ ≤ 0,038 W/(m*K)
b. przewodność cieplna izolacji prowadzona wewnątrz budynku λ ≤ 0,032 W/(m*K)
c. odporność na promieniowanie UV
d. odporna na wysokie temperatury, które mogą powodować przepływające ciecze w przewodach
izolowanych
e. zabezpieczona przed uszkodzeniem mechanicznym (np., dziobanie ptaków)
f. wykonana na całej długości przewodów, kształtek, połączeń rurowych
g. na zakończeniach izolacji należy stosować rozety zakończeniowe aluminiowe
h. miejsca nacięć, zakończeń izolacji muszą być zabezpieczone w sposób dopuszczony przez producenta
izolacji, zapewniający na całym obwodzie przewodu:
- ciągłość izolacji
- przewodność cieplną izolacji λ ≤ 0,030 W/(m*K)
Fragmenty rurociągów prowadzonych ponad dachem należy dodatkowo zabezpieczyć płaszczem blachy
aluminiowej lub ocynkowanej. Izolację przewodów instalacji solarnej należy wykonać ze specjalnej otuliny
atestowanej do układów solarnych (odpornej na wysokie temperatury), o grubościach wg normy.
Zamawiający wymaga, aby podpięcie c.w.u. do instalacji zostało zaprojektowane i wykonane przez
Wykonawcę w taki sposób, aby zapewnić optymalne funkcjonowanie instalacji solarnej wpiętej do instalacji
istniejącej. Wybór zastosowanych materiałów musi wynikać z wykonanych projektów technicznych dla
wszystkich obiektów, w tym diagnozy instalacji istniejącej.
Zamawiający wymaga aby instalacja była wykonana w sposób zapewniający jej trwałość. Zastosowanie
rodzaju zabezpieczenia rur zewnętrznych przed uszkodzeniami musi wynikać z wykonanych projektów
technicznych dla wszystkich obiektów.
Wykonawca zapewnić musi zastosowanie urządzeń i rozwiązań zapobiegających uszkodzeniu instalacji w
wyniku: przegrzania instalacji oraz jej elementów w okresie stanów postojowych podczas silnego
nasłonecznienia (np. nieobecności właściciela w związku z wyjazdem wakacyjnym, zanikiem prądu) oraz
mrozów
11) Instalacje kolektorów słonecznych
Kolektory słoneczne należy instalować na dachach budynków. W szczególnie uzasadnionych przypadkach
kolektory słoneczne mogą być posadowione na terenie posesji i ściśle związane z danym obiektem. Bardzo
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 6
ważne jest odpowiednie wykonanie podkładu. Jeśli instaluje się odrębne punkty podparcia przy każdym
panelu, połączenia pomiędzy panelami będą pod dodatkowymi naprężeniami. Skutkiem tego mogą
pojawiać się uszkodzenia i kondensacja wilgoci wewnątrz panelu. Należy zatem podkład wykonywać jako
jeden element i zastosować dodatkowe belki.
Panele solarne muszą być połączone za pomocą instalacji rurowej z wężownicą zbiornika ciepłej wody
użytkowej umieszczonego w obiekcie, z którego zapewniana jest ciepła woda dla budynku.
Posadowienie kolektorów słonecznych w innym miejscu niż na dachu, może być uzasadnione - wymuszone
koniecznością:
- dachy w złym stanie (skorodowane konstrukcje, eternit na dachu),
- niekorzystna ze względu na uzyski energetyczne z instalacji orientacja dachu (wschód- zachód)
12)
Podstawowy zakres prac do wykonania przez Wykonawcę (w szczególności dotyczy instalacji
domowych)
a) montaż paneli słonecznych na dachu budynku (ewentualnie kotwienie do elewacji lub montaż na
konstrukcji w terenie )
b) wykonanie rurociągów instalacji kolektorów słonecznych
c) rozmieszczenie i połączenie urządzeń instalacji solarnej w ustalonych wcześniej miejscach.
d) wykonanie instalacji technologicznej kolektorów słonecznych (wpięcie do istniejącej instalacji
ciepłej wody użytkowej)
e) wykonanie podłączenia instalacji technologicznej od istniejącego kotła centralnego ogrzewania do
górnej wężownicy zasobnika solarnego. (w przypadku braku działania obiegu grawitacyjnego,
można dokonać przeróbki tej części instalacji w porozumieniu z użytkownikiem)
f) użytkownik przed przystąpieniem do prac musi mieć opróżniony układ technologiczny centralnego
ogrzewania – napełnienie ponowne tej części instalacji i odpowietrzenie układu centralnego
ogrzewania leży po stronie Użytkownika (dotyczy sytuacji gdzie montaż układu solarnego ma
wpływ na układ c.o.)
g) poprowadzenie przewodów automatyki i czujników temperatury oraz instalacji AKPIA wraz
z odpowiednim ich zamocowaniem i zabezpieczeniem.
h) podłączenie czujników temperatury, wprowadzenie niezbędnych nastaw i uruchomienie układu
automatyki instalacji solarnej
i) przeprowadzenie wszelkich prób szczelności
j) napełnienie instalacji solarnej
k) odpowietrzenie, uruchomienie i regulacja instalacji solarnej
l) inne niezbędne czynności dotyczące zapewnienia pełnej sprawności i efektywności energetycznej i
ekologicznej instalowanych systemów
"Projekt współfinansowany przez Szwajcarię w ramach szwajcarskiego programu współpracy
z nowymi krajami członkowskimi Unii Europejskiej"
str. 7
