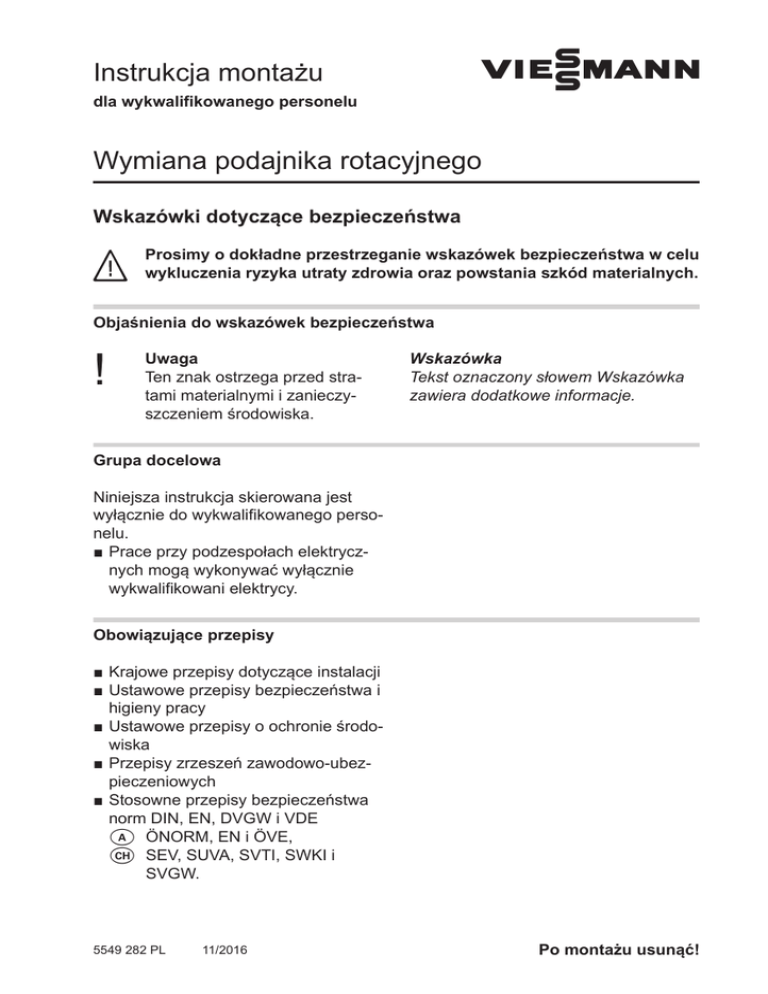

IM Wymiana podajnika rotacyjnego (11.2016)

Viesmann
Instrukcja montażu
dla wykwalifikowanego personelu
Wymiana podajnika rotacyjnego
Wskazówki dotyczące bezpieczeństwa
Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu
wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych.
Objaśnienia do wskazówek bezpieczeństwa
!
Uwaga
Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska.
Wskazówka
Tekst oznaczony słowem Wskazówka
zawiera dodatkowe informacje.
Grupa docelowa
Niniejsza instrukcja skierowana jest
wyłącznie do wykwalifikowanego personelu.
■ Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie
wykwalifikowani elektrycy.
Obowiązujące przepisy
■ Krajowe przepisy dotyczące instalacji
■ Ustawowe przepisy bezpieczeństwa i
higieny pracy
■ Ustawowe przepisy o ochronie środowiska
■ Przepisy zrzeszeń zawodowo-ubezpieczeniowych
■ Stosowne przepisy bezpieczeństwa
norm DIN, EN, DVGW i VDE
a ÖNORM, EN i ÖVE,
c SEV, SUVA, SVTI, SWKI i
SVGW.
5549 282 PL
11/2016
Po montażu usunąć!
Wskazówki dotyczące bezpieczeństwa (ciąg dalszy)
Prace przy instalacji
■ Wyłączyć instalację i sprawdzić brak
napięcia w obwodach (np. za
pomocą oddzielnego bezpiecznika
lub wyłącznika głównego).
■ Zabezpieczyć instalację przed
ponownym włączeniem.
!
Uwaga
Naprawa podzespołów spełniających funkcje zabezpieczające
zagraża bezpiecznej eksploatacji instalacji.
Uszkodzone podzespoły wymieniać wyłącznie na oryginalne
części zamienne firmy
Viessmann.
Dane techniczne
Masa silnika z przekładnią płaską:
■ 10,3 kg
5549 282 PL
Masa podajnika rotacyjnego łącznie:
■ 26,7 kg
2
Demontaż silnika z przekładnią płaską
E
C
A
4x
B D
4x
A Silnik z przekładnią płaską
B Wał silnika
C Ogranicznik momentu obrotowego
D Zestaw sprężyn
E Śruba
1. Wyjąć wtyczkę przewodu elektrycznego, prowadzącego od silnika.
4. Zdemontować ogranicznik
momentu obrotowego C i zestaw
sprężyn D. W tym celu wykręcić
śrubę E.
lub
2. Zdemontować silnik z przekładnią
płaską A.
5549 282 PL
3. Wykręcić wał silnika B (gwint
lewy).
Odkręcić śrubę E i obrócić ogranicznik momentu obrotowego C na
bok.
5. Wymienić uszkodzone podzespoły.
3
Demontaż wału podajnika rotacyjnego
K
H
G
B
4x
F
B Wał silnika
F Wpust pasowany
G Pokrywa
H Łożysko
K Wał podajnika rotacyjnego
Wymienić uszkodzone podzespoły.
Montaż podajnika rotacyjnego
Wskazówka
Wkręcić do oporu wał silnika B (gwint
lewy) do wału podajnika rotacyjnego K.
4
Wskazówka
Ustawić wstępnie naprężenie zestawu
sprężyn D na wysokość ok. 28 mm.
5549 282 PL
Ponownie zmontować podzespoły,
wykonując czynności w odwrotnej kolejności.
Montaż podajnika rotacyjnego (ciąg dalszy)
5549 282 PL
28
D
5
6
5549 282 PL
7
5549 282 PL
8
Zmiany techniczne zastrzeżone!
5549 282 PL
