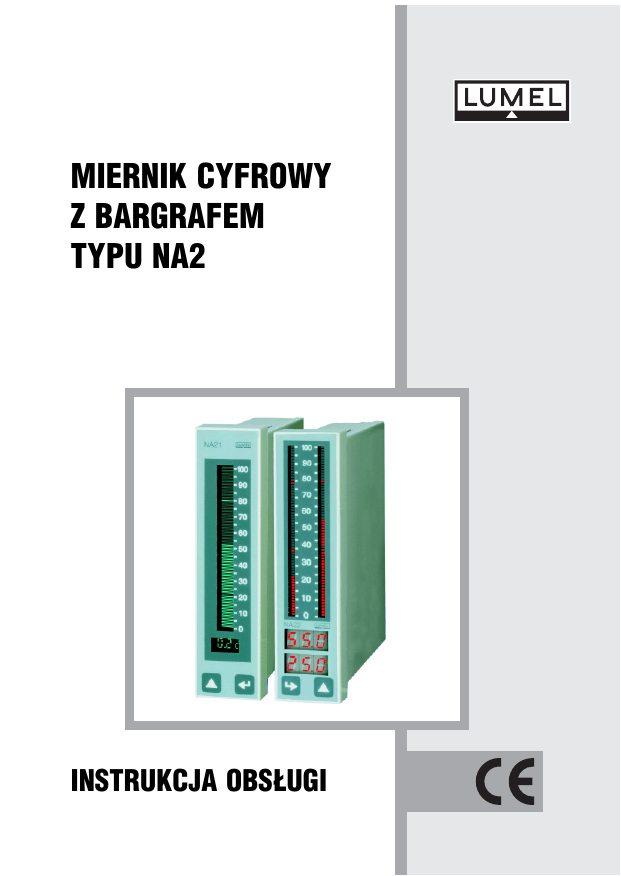

miernik cyfrowy z bargrafem typu na2

MIERNIK CYFROWY
Z BARGRAFEM
TYPU NA2
INSTRUKCJA OBS£UGI
SPIS TREŒCI
1. ZASTOSOWANIE ........................................................ 3
2. WYMAGANIA PODSTAWOWE,
BEZPIECZEÑSTWO U¯YTKOWANIA ........................ 4
3. MONTA¯ ...................................................................... 5
4. POD£¥CZENIE ............................................................ 6
5. OBS£UGA .................................................................... 9
6. PROGRAMOWANIE .................................................. 12
7. DANE TECHNICZNE ................................................. 20
8. ZESTAWIENIE WYKONAÑ ....................................... 26
1. ZASTOSOWANIE
Mierniki tablicowe serii NA2 o wskazaniach cyfrowym i analogowym s¹ przeznaczone do pomiaru napiêcia i pr¹du sta³ego,
temperatury, rezystancji oraz innych wielkoœci nieelektrycznych
przetworzonych na sygna³ elektryczny. Realizuj¹ równie¿ funkcje
dodatkowe takie jak:
· sygnalizacja przekroczenia nastawionych wartoœci alarmowych,
· sygnalizacja przekroczenia zakresu pomiarowego,
· programowalna rozdzielczoœæ bargrafu,
· przeliczanie wielkoœci mierzonej na dowoln¹ wielkoœæ
w oparciu o indywidualn¹, liniow¹ charakterystykê,
· przetwarzanie wielkoœci mierzonej na standardowy sygna³
pr¹dowy lub napiêciowy,
· komunikacja cyfrowa za poœrednictwem interfejsu RS-485
z protoko³em Lumbus lub Modbus,
· zasilanie dwuprzewodowych przetworników obiektowych (24 V)
w wykonaniach o zakresach pomiarowych: 0/4... 20 mA,
0... 1 V, 0... 10 V.
Wraz z miernikiem s¹ dostarczane:
- karta gwarancyjna,
- 2 uchwyty do mocowania w tablicy,
- instrukcja obs³ugi,
- instrukcja obs³ugi interfejsu dla wykonañ z interfejsem,
- dyskietka z oprogramowaniem dla wykonañ z interfejsem
(Lumbus),
- instrukcja obs³ugi programu NA-Comm dla wykonañ z interfejsem (Lumbus),
- zestaw naklejek z jednostkami.
Przy rozpakowaniu miernika proszê sprawdziæ czy oznaczenie typu
i wykonania na tabliczce znamionowej jest zgodne z zamówieniem.
!
Symbole umieszczone w instrukcji oznaczaj¹:
!
?
- szczególnie wa¿ne, nale¿y zapoznaæ siê przed pod³¹czeniem miernika. Nieprzestrzeganie uwag oznaczonych tym symbolem mo¿e spowodowaæ uszkodzenie
miernika,
- nale¿y zwróciæ uwagê, gdy miernik pracuje niezgodnie
z oczekiwaniami.
2. WYMAGANIA PODSTAWOWE,
BEZPIECZEÑSTWO U¯YTKOWNIKA
Mierniki NA2 s¹ przeznaczone do monta¿u w tablicach i szafach
rozdzielczych. Odpowiadaj¹ w zakresie bezpieczeñstwa u¿ytkowania
wymaganiom normy PN-IEC 1010.
Uwagi dotycz¹ce bezpieczeñstwa:
?
· Instalacji i pod³¹czeñ miernika powinien dokonywaæ wykwali-
fikowany personel. Nale¿y wzi¹æ pod uwagê wszystkie dostêpne
wymogi ochrony.
· Przed w³¹czeniem miernika nale¿y sprawdziæ poprawnoœæ
po³¹czeñ kabla sieciowego. Szczególn¹ uwagê nale¿y zwróciæ na
pod³¹czenie zacisku ochronnego. Norma PN-IEC 1010-1
p. 6.10. i p.6.11.2.
· W przypadku pod³¹czania zacisku ochronnego osobnym
przewodem nale¿y pamiêtaæ, aby jego pod³¹czenie nast¹pi³o zanim
zostan¹ pod³¹czone przewody sieciowe.
· Nie pod³¹czaæ miernika do sieci poprzez autotransformator.
· Przed zdjêciem obudowy miernika nale¿y wy³¹czyæ jego zasilanie.
· Zdjêcie obudowy miernika w trakcie trwania umowy gwarancyjnej
powoduje jej uniewa¿nienie.
"
3. MONTA¯
!
W tablicy przygotowaæ otwór o wymiarach (34+0,6 ´ 137+1) mm.
Gruboœæ materia³u z którego wykonano tablicê nie mo¿e przekraczaæ
20 mm. Miernik nale¿y wk³adaæ od przodu tablicy z od³¹czonym
napiêciem zasilania. Po w³o¿eniu do otworu miernik umocowaæ za
pomoc¹ uchwytów.
36
100
NA21
90
100
80
90
70
80
60
70
50
60
30
40
20
30
144
40
50
10
20
0
10
NA22
0
130
118
33
18
Rys.1. Wymiary miernika
#
4. POD£¥CZENIE
W tylnej czêœci miernika znajduj¹ siê listwy zaciskowe z zaciskami
œrubowymi. Wyjœcie analogowe i cyfrowe miernika jest izolowane
galwanicznie od pozosta³ych czêœci uk³adu.
!
30
15
29
14
N
28
13
L
27
12
26
11
25
10
24
9
23
8
22
7
21
6
A
20
5
B
19
4
GND
18
3
E
17
2
16
1
24V d.c. 4)
+
ALARM 1
kana³ 1
2)
+
ALARM 2
kana³ 11)
230 V a.c. d.c. lub 24 V a.c. d.c.
(zale¿nie od wykonania)
+
RS-485 3)
RTD
KANA£ 1
1) wystêpuje tylko w wykonaniach z dwoma przekaŸnikami.
2) wystêpuje tylko w wykonaniach z wyjœciem analogowym 0/4...20 mA lub 0...10 V.
3) wystêpuje tylko w wykonaniach z interfejsem RS - 485.
4) wystêpuje tylko w wykonaniach o zakresie pomiarowym: 0/4...20 mA, 0...1 V, 0...10 V.
Rys. 2. Opis zacisków miernika NA21
$
!
15
29
14
N
28
13
L
27
12
26
11
25
10
24
9
23
8
22
7
21
6
A
20
5
B
19
4
GND
18
3
E
17
2
16
1
ALARM 2
kana³ 2
+
ALARM 1
kana³ 1
2)
230 V a.c. d.c. lub 24 V a.c. d.c.
(zale¿nie od wykonania)
24V a.c.4)
+
ALARM 3
kana³ 11)
+
30
ALARM 4
kana³ 21)
RTD
KANA£ 2
+
RS-485 3)
RTD
KANA£ 1
1) wystêpuje tylko w wykonaniach z dwoma przekaŸnikami na ka¿dy kana³.
2) wystêpuje tylko w wykonaniach z wyjœciem analogowym 0/4...20 mA lub 0...10 V.
3) wystêpuje tylko w wykonaniach z interfejsem RS - 485.
4) wystêpuje tylko w wykonaniach o zakresie pomiarowym: 0/4...20 mA, 0...1 V, 0...10 V.
Rys. 3. Opis zacisków miernika NA22
%
a)
Kana³ 2
4
5
6
4
5
6
4
5
6
4
5
6
Kana³ 1
1
2
3
1
2
3
1
2
3
1
2
3
Termoelement
lub -5...60 mV
Termorezystor
w uk³adzie
dwuprzewodowym
Termorezystor
Nadajnik
w uk³adzie
potencjometryczny
trójprzewodowym
c)
b)
Kana³ 2
4
5
4
5
6
Kana³ 1
1
2
1
2
3
-
-
+
+
U
=
d)
4
6
7
8
4
6
7
8
Kana³ 1
1
3
7
8
1
3
7
8
+
I
I
-
+
przetwornik
dwuprzewodowy
S
-
Kana³ 2
przetwornik
trójprzewodowy
Rys. 4. Sposób pod³¹czeñ sygna³u wejœciowego
a) czujników temperatury i nadajnika potencjometrycznego,
b) napiêcia, c) pr¹du,
d) przetworników obiektowych.
&
!
– W przypadku pracy miernika w otoczeniu du¿ych zak³óceñ nale¿y
zastosowaæ zewnêtrzne filtry.
– Zaleca siê stosowanie na wejœciu i wyjœciu miernika przewodów
ekranowanych.
– Jako kabel sieciowy nale¿y zastosowaæ kabel trójprzewodowy.
Przekrój przewodów powinien byæ tak dobrany, aby w przypadku
zwarcia kabla od strony urz¹dzenia zapewnione by³o zabezpieczenie kabla za pomoc¹ bezpiecznika instalacji
elektrycznej.Wymagania wzglêdem kabla sieciowego reguluje
norma PN-IEC 1010-1 p.6.10.
5. OBS£UGA
Po w³¹czeniu miernika wyœwietlana jest jego nazwa, a na bargrafie
aktualnie nastawione alarmy. Miernik automatycznie przechodzi do
trybu pomiarowego i wyœwietlana jest wartoœæ sygna³u wejœciowego.
Progi alarmowe s¹ zaznaczone na bargrafie jako œwiec¹ce lub
wygaszone segmenty.
NA21
100
90
100
90
górny próg
alarmowy
80
70
60
bargraf
100 segmentowy
dolny próg
alarmowy
50
przyciski
60
50
progi
alarmowe
bargraf
64 elementowy
(kana³ 1)
40
40
30
30
20
20
10
10
0
3 cyfry 5 mm
80
70
NA22
0
bargraf
64 elementowy
(kana³ 2)
3 cyfry 7,5 mm
(kana³ 1)
3 cyfry 7,5 mm
(kana³ 2)
przyciski
'
Funkcje przycisków:
l wejœcie w tryb programowania (przytrzymanie przez oko³o 3 s),
l wejœcie i poruszanie siê po grupie parametrów wybranego
poziomu,
l powrót do trybu pomiarowego,
l zaakceptowanie zmienionej wartoœci parametru.
l zwiêkszenie rozdzielczoœci wyœwietlania wielkoœci mierzonej
(w trybie pomiarowym),
l wybór poziomu grupy parametrów,
l zmiana wartoœci wybranego parametru,
l wyjœcie z grupy parametrów wybranego poziomu.
W przypadku wy³¹czonej indywidualnej charakterystyki miernik ustala
pozycjê kropki automatycznie.
Naciœniêcie przycisku
powoduje zwiêkszenie rozdzielczoœci
wyœwietlania wielkoœci mierzonej o jedn¹ cyfrê po przecinku.
W tym trybie najstarsza cyfra nie jest wyœwietlana. Puszczenie
przycisku powoduje powrót do normalnego wyœwietlania.
Równoczesne naciœniêcie przycisków
i
i przytrzymanie ich
przez oko³o 10 sekund powoduje wyœwietlenie aktualnego kodu
bezpieczeñstwa. Algorytm obs³ugi miernika obrazuje rys. 5.
W³¹czenie
do sieci
Wyœwietlenie
napisu NA2 i aktualnych
progów alarmowych
3 sekundy
Zwiêkszenie rozdzielczoœci wyœwietlania
wielkoœci mierzonej
Wyœwietlenie
aktualnego kodu
bezpieczeñstwa
Tryb
wprowadzenia
has³a "SEC"
POMIAR
0... 999
10 sekund
Wyœwietlenie
napisu
"Err"
Has³o
niepoprawne
Sprawdz.
wprowadzonego
has³a
Has³o
poprawne
Tryb
programowania
Rys. 5. Algorytm obs³ugi miernika
Pojawienie siê na wyœwietlaczach cyfrowych ni¿ej wymienionych
symboli oznacza:
Niepoprawnie wprowadzony kod bezpieczeñstwa.
?
Przekroczenie górnego zakresu pomiarowego
lub brak czujnika, bargraf zaœwiecony.
Przekroczenie dolnego zakresu pomiarowego
lub zwarcie czujnika, bargraf wygaszony.
6. PROGRAMOWANIE
Naciœniêcie przycisku
i przytrzymanie go przez oko³o 3 sekundy
powoduje wyœwietlenie symbolu kodu bezpieczeñstwa SEC na
przemian z fabrycznie ustawion¹ wartoœci¹ 0. Wpisanie poprawnego
kodu powoduje przejœcie w tryb programowania.
Na rys. 6 przedstawiono matrycê przejœæ w trybie programowania.
Wyboru poziomu dokonuje siê za pomoc¹ przycisku
, natomiast
wejœcie i poruszanie siê po parametrach wybranego poziomu odbywa
siê za pomoc¹ przycisku
. Symbole parametrów s¹ wyœwietlane
na przemian z ich aktualn¹ wartoœci¹. W celu zmiany wartoœci nale¿y
u¿yæ przycisku
.
Sposób zmiany wartoœci wybranego parametru
Ka¿d¹ cyfrê zmienia siê osobno za pomoc¹ przycisku
i akceptuje przyciskiem
.
W przypadku parametru Y1 po zaakceptowaniu ostatniej cyfry nale¿y
ustawiæ
punkt
dziesiêtny
i zaakceptowaæ przyciskiem
za
.
pomoc¹
przycisku
W trybie programowania na bargrafie wyœwietlany jest aktualny
numer poziomu, poprzez œwiecenie kolejnych dekad.
Nr Ch1
tYP
typ
poz.
Kana³ 1
czujnika
1
(1)
Ch2 tYP
2 Kana³ 2 typ
czujnika
(3)
(1)
AL1 PrL
3 alarm 1 dolny
próg
AL2 PrL
4 alarm 2 dolny
(6) próg
AL3 PrL
5 alarm 3 dolny
(3)(7) próg
AL4 PrL
6 alarm 4 dolny
(3)(7) próg
7
8
0
Con
rodzaj
komp.
(1)
Con
rodzaj
komp.
(1)
Prh
górny
próg
Prh
górny
próg
Prh
górny
próg
Prh
górny
próg
LiP BrL Brh Ind H1
liczba dolny górny liniowa
pomiar. bargr. bargr. charak.
(2)
LiP BrL Brh Ind H1
liniowa
liczba dolny górny
pomiar. bargr. bargr. charak.
(2)
tYP
typ
alarmu
tYP
typ
alarmu
tYP
typ
alarmu
tYP
typ
alarmu
Y1 H2 Y2
--(2) (2) (2) (w)
Y1 H2 Y2
--(2) (2) (2) (w)
- - - (w) - wyjœcie z grupy parametrów wybranego
poziomu,
(w)
(0) - wyjœcie z trybu programowania,
- - - (1) - wystêpuje tylko w miernikach do pomiaru
temperatury,
(w)
(2) - wystêpuje tylko, gdy jest za³¹czona indywidualna charakterystyka (Ind = On),
--(w) (3) - wystêpuje tylko w miernikach dwukana³owych (NA22),
- - - (4) - parametr obs³ugiwany tylko w wykonaniach
z wyjœciem analogowym,
(w)
OUt AnL AnH Chn Adr bAu Int
param. dolny górny wybór adres pred. typ jedn. - - wyjœæ pr. anal. pr. anal. kana³u interf. transm. informac.
(8)
(w)
(4)
(4) (3)(4) (5) (8)
Ser
SEt SEC tSt
serwis wpis par. wprow. test
standard. has³a wyœw.
--(0)
--(w)
(5) - parametr obs³ugiwany tylko w wykonaniach
z interfejsem RS485,
(6) - w NA21 obs³ugiwany tylko w wykonaniach
z dwoma przekaŸnikami,
(7) - w NA22 obs³ugiwany tylko w wykonaniach
z dwoma przekaŸnikami na ka¿dy kana³.
(8) - parametr obs³ugiwany tylko w wykonaniach
z interfejsem RS485 z protoko³em Modbus.
Rys. 6. Matryca przejϾ w trybie programowania
!
TABLICA 1
Symbol
parametru
tYP
Opis
Rodzaj przy³¹czonego
czujnika
Zakres zmian
Rezystory
termometryczne RTD:
Pt1 - Pt100
Cu1 - Cu100
Ni1 - Ni100
Termoelementy:
t J - J (Fe-CuNi)
t H - K (NiCr-NiAl)
t E - E (NiCr-CuNi)
t n - N (NiCrSi-NiSi)
t r - R (PtRh13-Pt)
t S - S (PtRh10-Pt)
nAP - pomiar napiêcia
nAd - nadajnik
potencjometryczny
Con
"
Rodzaj kompensacji zmian
warunków pracy czujnika:
- w przypadku rezystora
termometrycznego dotyczy
kompensacji zmian rezystancji przewodów ³¹cz¹cych czujnik z miernikiem,
Aut - kompensacja automatyczna (w przypadku
rezystorów termometrycznych
wymaga linii trójprzewodowej,
w przypadku nadajnika
potencjometrycznego funkcja
automatyczna jest wy³¹czona)
- w przypadku termoelementu dotyczy kompensacji zmian temperatury
spoin odniesienia.
0...50°C - wartoœæ temperatury odniesienia dla termoelementów
0...50 W - rezystancja dwóch
przewodów dla rezystorów
termometrycznych i nadajnika
potencjometrycznego.
.
Dok³adnoœæ wprowadzania
danych ± 0,1.
Wpisanie wartoœci spoza
przedzia³u kompensacji
rêcznej spowoduje w³¹czenie
kompensacji automatycznej.
LiP
Liczba uœrednianych
pomiarów
1...999
BrL
Parametr do ustawiania
„lupy” na bargrafie.
Dolny próg. Wartoœæ sygna³u
wejœciowego, przy której
bargraf ma byæ wygaszony.
-199...998
Brh
Parametr do ustawiania
„lupy” na bargrafie.
Górny próg. Wartoœæ sygna³u
wejœciowego, przy której ca³y
bargraf ma byæ zaœwiecony. BrL+1...999
Ind
Wy³¹czenie lub za³¹czenie
indywidualnej liniowej charakterystyki u¿ytkownika.
H1,Y1,
H2,Y2
On - charakterystyka
w³¹czona
OFF - charakterystyka
wy³¹czona
Parametry indywidualnej
-199...999
charakterystyki.
Na podstawie podanych
przez u¿ytkownika wspó³rzêdnych dwóch punktów
miernik wyznacza parametry
charakterystyki indywidualnej.
w przypadku parametru Y1
mo¿liwoœæ ustawienia
punktu dziesiêtnego
za pomoc¹ przycisku
:
0.00 ; 00.0 ; 000
PrL
Dolny próg alarmowy.
-199...999
Prh
Górny próg alarmowy.
-199...999
#
tYP
Typ alarmu. Graficzne zobra- nor - normalny,
zowanie typów alarmów
On - w³¹czony,
przedstawia rys. 7.
OFF - wy³¹czony.
AnL
Parametr odpowiedzialny za
wyjœcie analogowe. Wartoœæ
mierzonego sygna³u wejœciowego, któremu bêdzie
odpowiada³o 0 na wyjœciu
analogowym.
-199...998
Anh
Parametr odpowiedzialny za
wyjœcie analogowe. Wartoœæ
mierzonego sygna³u wejœciowego, któremu bêdzie odpowiada³ maksymalny sygna³
na wyjœciu analogowym.
Dla wyjœcia napiêciowego
10 V, natomiast dla wyjœcia
pr¹dowego 20 mA.
AnL + 1... 999
Chn
Numer kana³u, z którego wynik pomiarów bêdzie przekazywany na wyjœcie analogowe.
1,2
Adres urz¹dzenia. Parametr
odpowiedzialny za wyjœcie
cyfrowe.
0... 999
Adr
bAu
Int
$
Prêdkoœæ transmisji dla proto- 240 - 2400 bit/s,
ko³u Modbus
480 - 4800 bit/s,
960 - 9600 bit/s.
Typ jednostki informacyjnej
dla protoko³u Modbus
odd - jedn. inform. z bitem
nieparzystoœci
EvE - jedn. inform. z bitem
parzystoœci
Set
Wpis ustawieñ fabrycznych.
Wciœniêcie przycisku
Wartoœci parametrów nasta- powoduje wpisanie do
wionych fabrycznie s¹ przed- miernika parametrów stanstawione w tablicy 2.
dardowych. Wykonanie tej
operacji jest sygnalizowane napisem End.
SEC
tSt
Wprowadzenie nowego has³a. 0... 999
Test wyœwietlaczy i bargrafu.
Wciœniêcie przycisku
powoduje zaœwiecenie
wszystkich segmentów.
Wciœniêcie przycisku
koñczy test.
- - - (W) Wyjœcie z grupy parametrów Wciœniêcie przycisku
- - - (0)
wybranego poziomu.
powoduje wyjœcie z grupy
parametrów wybranego
poziomu.
Wyjœcie z trybu programowania.
Miernik posiada równie¿ automatyczne wyjœcie z trybu
programowania, je¿eli przez
oko³o 1 minutê nie zostanie
wciœniêty ¿aden przycisk.
Wciœniêcie przycisku
powoduje wyjœcie z trybu
programowania.
Wyjœcie z trybu programowania sygnalizowane jest
napisem End.
%
a)
stan
styków
1
0
PrzekaŸnik
w³¹czony
PrzekaŸnik
wy³¹czony
PrL
wielkoϾ mierzona
Prh
Prh > PrL
b)
stan
styków
1
0
PrzekaŸnik
wy³¹czony
PrzekaŸnik
w³¹czony
Prh
PrL
wielkoϾ mierzona
Prh < PrL
c)
stan
styków
1
PrzekaŸnik
w³¹czony
PrzekaŸnik
w³¹czony
0
PrzekaŸnik
wy³¹czony
PrL
d)
Prh
wielkoϾ mierzona
stan
styków
1
0
PrzekaŸnik
wy³¹czony
PrL
PrzekaŸnik
w³¹czony
Prh
PrzekaŸnik
wy³¹czony
wielkoϾ mierzona
Rys. 7. Typy alarmów
a), b) normalny c) wy³¹czony d) w³¹czony.
&
Uwaga !
?
l W przypadku alarmów typu On i OFF wpisanie PrL > Prh
spowoduje automatyczne przepisanie wartoœci z progu PrL do Prh
a z progu Prh do PrL. Typ alarmów nie ulegnie zmianie.
l W przypadku przekroczenia zakresu pomiarowego reakcja
przekaŸników jest zgodna z wpisanymi parametrami PrL, Prh, tYP
przy czym gdy zostanie przekroczony:
a) górny zakres pomiarowy to wielkoœæ mierzona = 1000,
b) dolny zakres pomiarowy to wielkoϾ mierzona = - 200.
l W przypadku pracy miernika z rezystorem termometrycznym
w uk³adzie dwuprzewodowym, wybór opcji automatycznej kompensacji zmian rezystancji przewodów spowoduje wadliw¹ pracê
miernika.
l Wybór opcji automatycznej kompensacji rezystancji przewodów
w trakcie pracy miernika z nadajnikiem potencjometrycznym
spowoduje taki sam efekt jak w³¹czenie rêcznej kompensacji i
wpisanie wartoœci 00.0.
l W przypadku za³¹czenia indywidualnej charakterystyki (Ind = On)
wynik pomiarów jest przekszta³cany liniowo zgodnie z wprowadzonymi
parametrami H1, Y1, H2, Y2.
l Miernik kontroluje wartoϾ aktualnie wprowadzanego parametru
po zaakceptowaniu ostatniej cyfry. W przypadku kiedy wprowa-dzona
wartoœæ bêdzie niezgodna z zakresem zmian podanym
w tablicy 1 miernik dokona automatycznej korekty tej wartoœci tzn.:
je¿eli wprowadzona wartoœæ bêdzie mniejsza ni¿ dolny próg zakresu
to miernik zapamiêta wartoœæ dolnego progu zakresu, natomiast je¿eli
wprowadzona wartoœæ bêdzie wiêksza od górnego progu zakresu
to miernik zapamiêta górny próg zakresu.
l Je¿eli w przypadku nastawy „lupy” na bargrafie wprowadzony
zostanie BrL>Brh, to miernik jako wartoœæ górnego progu Brh
wprowadzi wartoœæ maksymaln¹, czyli 999.
'
l Miernik ma fabrycznie wpisane parametry standardowe podane
w tablicy 2.
TABLICA 2
Symbol
Poziom
parametru
w matrycy
NA21T,
NA22T
WartoϾ standardowa
pozosta³e
tYP
Con
LiP
BrL
Brh
Ind
H1,Y1,H2,Y2
PrL
Prh
tYP
AnL
Anh
Chn
Adr
Bau
Int
1,2
1,2
1,2
1,2
1,2
1,2
1,2
3,4,5,6
3,4,5,6
3,4,5,6
7
7
7
7
7
7
Pt1
rEn = 0
1
-199
850
OFF
0
-199
850
OFF
-199
850
—
—
1
min zakresu
max zakresu
OFF
0
min zakresu
max zakresu
OFF
min zakresu
max zakresu
SEC
8
1
0
960
odd
0
7. DANE TECHNICZNE
Miernik tablicowy o wymiarach 144 ´ 36 ´ 130 mm.
Stopieñ ochrony zapewniony od strony czo³owej miernika IP 50.
Stopieñ ochrony zapewniony przez obudowê IP 40.
Stopieñ ochrony zapewniony od strony zacisków IP 00.
Znamionowe warunki
u¿ytkowania:
- napiêcie zasilania
95...230...253 V a.c. d.c.
20...24...40 V a.c. d.c.
- czêstotliwoœæ napiêcia
zasilania a.c.
40...50...440 Hz
- temperatura otoczenia
0...23...50°C
- wilgotnoœæ wzglêdna
powietrza
£ 75% (nie dopuszcza siê
kondensacji pary wodnej)
- pozycja pracy
pionowa
Moc pobierana
max 10 VA
Temperatura
przechowywania
- 20... + 70°C
Pole odczytowe:
- NA21
wyœwietlacz fluorescencyjny
3 cyfry o wysokoœci 5 mm
bargraf o d³ugoœci 84 mm
(100 segmentów)
- NA22
wyœwietlacz typu LED
2´3 cyfry o wysokoœci 7,6 mm
2 bargrafy o d³ugoœci 92 mm
(64 segmenty)
Zakres wskazañ wyœwietlacza cyfrowego
-199...999
RozdzielczoϾ bargrafu
programowalna
Dok³adnoœæ bargrafu
± 1 segment
Obs³uga
dwa przyciski
Wyjœcia przekaŸnikowe:
- programowalne progi alarmowe,
- trzy typy alarmów (roz.6).
- histereza okreœlana za pomoc¹ dolnego i górnego progu
alarmowego
- sygnalizacja progów na bargrafie,
- 1 lub 2 przekaŸniki na kana³ (zale¿y od wykonania)
- styki beznapiêciowe - zwierne - obci¹¿alnoœæ maksymalna
napiêciowa - 250 V a.c., 220 V d.c.
pr¹dowa - 1 A d.c. a.c.
moc - 125 VA, 60 W
Wyjœcie analogowe:
- programowalne pr¹dowe
0/4... 20 mA,
rezystancja obci¹¿enia £ 500 W
- programowalne napiêciowe
0... 10 V,
rezystancja obci¹¿enia ³ 500 W
- izolowane galwanicznie,
- rozdzielczoϾ
0,025% zakresu
- b³¹d podstawowy
0,2% zakresu
- b³¹d dodatkowy od zmian
temperatury otoczenia
0,1%/10 K
Wyjœcie cyfrowe
RS-485
SzybkoϾ transmisji:
- z protoko³em Lumbus
- z protoko³em Modbus
9600 bodów
2400, 4800, 9600 bodów
Zasilanie dwuprzewodowych przetworników
obiektowych
24 V d.c./max 50 mA
(masa - zacisk 8; plus - zacisk 7)
izolowane galwanicznie od napiêcia
zasilania
OdpornoϾ na zaniki
zasilania:
- brak zasilania £ 20 ms
- brak zasilania > 20 ms
brak efektów
automatyczny restart
KompatybilnoϾ elektromagnetyczna
- odpornoœæ na zak³ócenia elektromagnetyczne wg EN 50082-2
- emisja zak³óceñ elektromagnetycznych wg EN 50081-2
Wymagania
bezpieczeñstwa
!
Parametry miernika
dla wykonañ napiêciowych i pr¹dowych:
- rezystancja wejœciowa
dla zakresów:
- napiêciowych
- pr¹dowych
- przekroczenie zakresu
d³ugoterminowe
- b³¹d podstawowy
- b³êdy dodatkowe w znamionowych warunkach u¿ytkowania w % zakresu pomiarowego:
- od zmian temperatury
otoczenia
- od zmian napiêcia
zasilania
- od zmian czêstotliwoœci
napiêcia zasilania
wed³ug normy PN-IEC 1010-1:
– kategoria instalacji III
– stopieñ zanieczyszczenia 2.
– maksymalne napiêcie wzglêdem ziemi 300 V
Ri = 1 MW ± 10%,
Ri £ 10 W,
10%
0,2% zakresu ± 1 cyfra
0,1%/10 K
pomijalnie ma³y
pomijalnie ma³y
!
Parametry miernika dla wykonañ temperaturowych
Termoelementy
czujnik
zakres
pomiarowy
J (Fe-CuNi)
K (NiCr-NiAl)
N (NiCrSi-NiSi)
E (NiCr-CuNi)
S (PtRh10-Pt)
R (PtRh13-Pt)
napiêcie
b³¹d podstawowy
(% zakresu ±1 cyfra)
(-20...+999)°C
(-50...+999)°C
(-50...+999)°C
(-20...+800)°C
(-50...+999)°C
(-50...+999)°C
(-5... 60) mV
0,1
0,1
0,1
0,1
0,5
0,5
0,1 (b³êdy dodatkowe
jak dla zakresów napiêciowych)
Charakterystyki wed³ug PN-92/M-53854.
Rezystory termometryczne RTD
Natê¿enie pr¹du p³yn¹cego
przez rezystor termometryczny
< 0,16 mA
Rezystancja przewodów
³¹cz¹cych rezystor termometryczny z miernikiem
< 20 W/przewód
czujnik
zakres
pomiarowy
Pt100
Cu100
Ni100
Nadajnik
potencjometryczny
(-199...+850)°C
(-50...+180)°C
(-60...+180)°C
(0...400) W
Charakterystyki wed³ug PN-83/M-53852.
"
b³¹d podstawowy
(% zakresu ±1 cyfra)
0,1
0,2
0,2
0,1 (b³êdy dodatkowe
jak dla zakresów napiêciowych)
B³êdy dodatkowe w znamionowych warunkach u¿ytkowania:
- kompensacji zmian temperatury spoin odniesienia:
- J, K, N, E, S (100...+999°C),
R (100...+999°C)
- S, R (-50...+100°C)
±2°C ±1°C/10 K
±4°C ±1°C/10 K
- kompensacji zmian rezystancji przewodów
- od zmian temperatury
otoczenia
- od zmian napiêcia zasilania
- od zmian czêstotliwoœci
napiêcia zasilania
pomijalnie ma³y
Czas wstêpnego
nagrzewania
5 minut
Masa
0,7 kg
±2°C
±1°C/10 K
pomijalnie ma³y
Uk³ad pomiarowy:
- przetwornik pomiarowy
U/f
- rozdzielczoϾ
12 bitów
- czas pomiaru:
- wykonania temperaturowe
1 s/kana³
- pozosta³e wykonania
0,2 s/kana³
#
8. ZESTAWIENIE
WYKONAÑ
MIERNIK NA2
Liczba kana³ów
jednokana³owy* - zielono-niebieski
dwukana³owy* - zielony
dwukana³owy* - czerwony
dwukana³owy* - czerwono+zielony
Wejœcie
pr¹d sta³y
napiêcie sta³e
temperatura
1B
2G
2R
2D
I
U
T
Zakres pomiarowy
programowalny dla T
0...60 mV
0...150 mV
0...200 mV
0...300 mV
0...1 V
0...2 V
0...10 V
0...20 V
0...200 V
0/4...20 mA
0...200 mA
0...2 A
na zamówienie
Wyjœcie alarmowe
1 przekaŸnik na kana³
2 przekaŸniki na kana³
* - jednokana³owy wyœwietlacz fluorescencyjny,
Wyjœcie
brak
analogowe pr¹dowe (0/4...20 mA)
analogowe napiêciowe (0...10 V)
interfejs RS 485 Lumbus
interfejs RS 485 Modbus
- dwukana³owy Napiêcie zasilania
wyœwietlacze LED, 230 V a.c. d.c
** - numeracjê wykonania ustali
producent.
$
24 V a.c. d.c.
Próby odbiorcze
bez dodatkowych wymagañ
z atestem Kontroli Jakoœci
wg uzgodnieñ z odbiorc¹**
00
01
02
03
04
05
06
07
08
09
10
11
12
99
1
2
0
1
2
3
4
1
2
0
1
X
· W przypadku potrzeby specjalnego wykonania lub bardziej
szczegó³owych informacji prosimy o kontakt z Dzia³em Rozwoju
LUMEL S.A. tel. 32 95 167.
· W przypadku uszkodzenia miernika nale¿y skontaktowaæ siê
z dystrybutorem.
%
Dzia³ Sprzeda¿y Krajowej
Informacja techniczna:
tel. (0-prefiks-68) 32 95 260, 32 95 306, 32 95 180
e-mail: [email protected]
Przyjmowanie zamówieñ: fax (0-prefiks-68) 32 55 650
(0-prefiks-68) 32 95 361
ã LUMEL S.A., czerwiec 2003
Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A.
ul. Sulechowska 1, 65-022 Zielona Góra
http://www.lumel.com.pl
