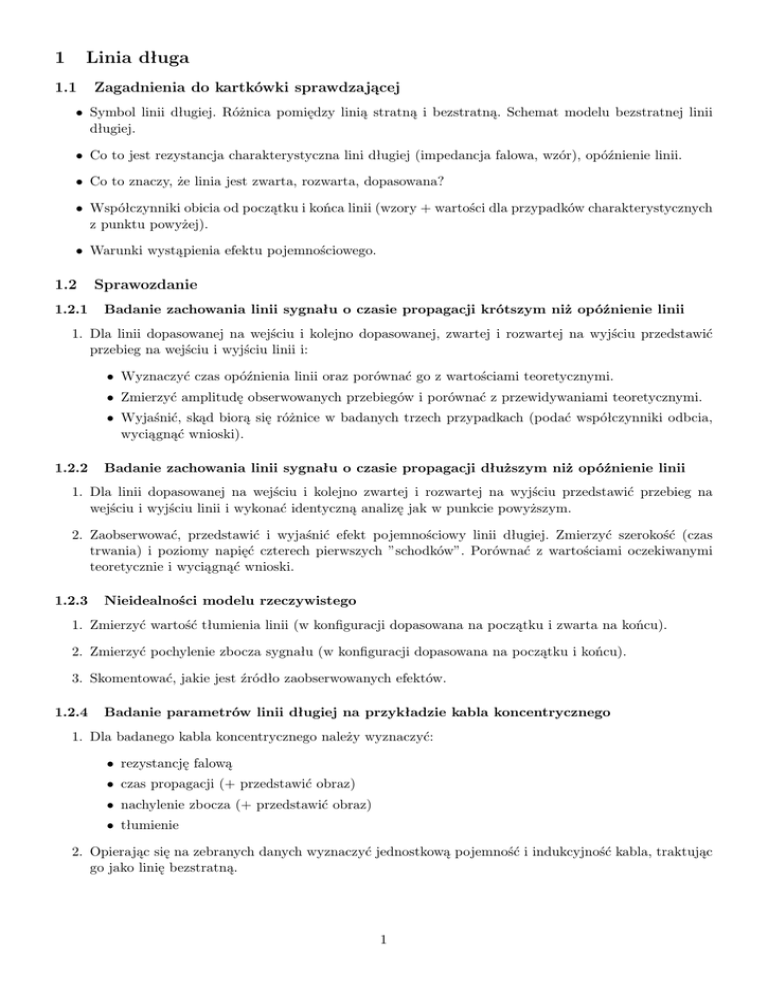

1 Linia długa

1
Linia długa
1.1
Zagadnienia do kartkówki sprawdzającej
• Symbol linii długiej. Różnica pomiędzy linią stratną i bezstratną. Schemat modelu bezstratnej linii
długiej.
• Co to jest rezystancja charakterystyczna lini długiej (impedancja falowa, wzór), opóźnienie linii.
• Co to znaczy, że linia jest zwarta, rozwarta, dopasowana?
• Współczynniki obicia od początku i końca linii (wzory + wartości dla przypadków charakterystycznych
z punktu powyżej).
• Warunki wystąpienia efektu pojemnościowego.
1.2
1.2.1
Sprawozdanie
Badanie zachowania linii sygnału o czasie propagacji krótszym niż opóźnienie linii
1. Dla linii dopasowanej na wejściu i kolejno dopasowanej, zwartej i rozwartej na wyjściu przedstawić
przebieg na wejściu i wyjściu linii i:
• Wyznaczyć czas opóźnienia linii oraz porównać go z wartościami teoretycznymi.
• Zmierzyć amplitudę obserwowanych przebiegów i porównać z przewidywaniami teoretycznymi.
• Wyjaśnić, skąd biorą się różnice w badanych trzech przypadkach (podać współczynniki odbcia,
wyciągnąć wnioski).
1.2.2
Badanie zachowania linii sygnału o czasie propagacji dłuższym niż opóźnienie linii
1. Dla linii dopasowanej na wejściu i kolejno zwartej i rozwartej na wyjściu przedstawić przebieg na
wejściu i wyjściu linii i wykonać identyczną analizę jak w punkcie powyższym.
2. Zaobserwować, przedstawić i wyjaśnić efekt pojemnościowy linii długiej. Zmierzyć szerokość (czas
trwania) i poziomy napięć czterech pierwszych ”schodków”. Porównać z wartościami oczekiwanymi
teoretycznie i wyciągnąć wnioski.
1.2.3
Nieidealności modelu rzeczywistego
1. Zmierzyć wartość tłumienia linii (w konfiguracji dopasowana na początku i zwarta na końcu).
2. Zmierzyć pochylenie zbocza sygnału (w konfiguracji dopasowana na początku i końcu).
3. Skomentować, jakie jest źródło zaobserwowanych efektów.
1.2.4
Badanie parametrów linii długiej na przykładzie kabla koncentrycznego
1. Dla badanego kabla koncentrycznego należy wyznaczyć:
• rezystancję falową
• czas propagacji (+ przedstawić obraz)
• nachylenie zbocza (+ przedstawić obraz)
• tłumienie
2. Opierając się na zebranych danych wyznaczyć jednostkową pojemność i indukcyjność kabla, traktując
go jako linię bezstratną.
