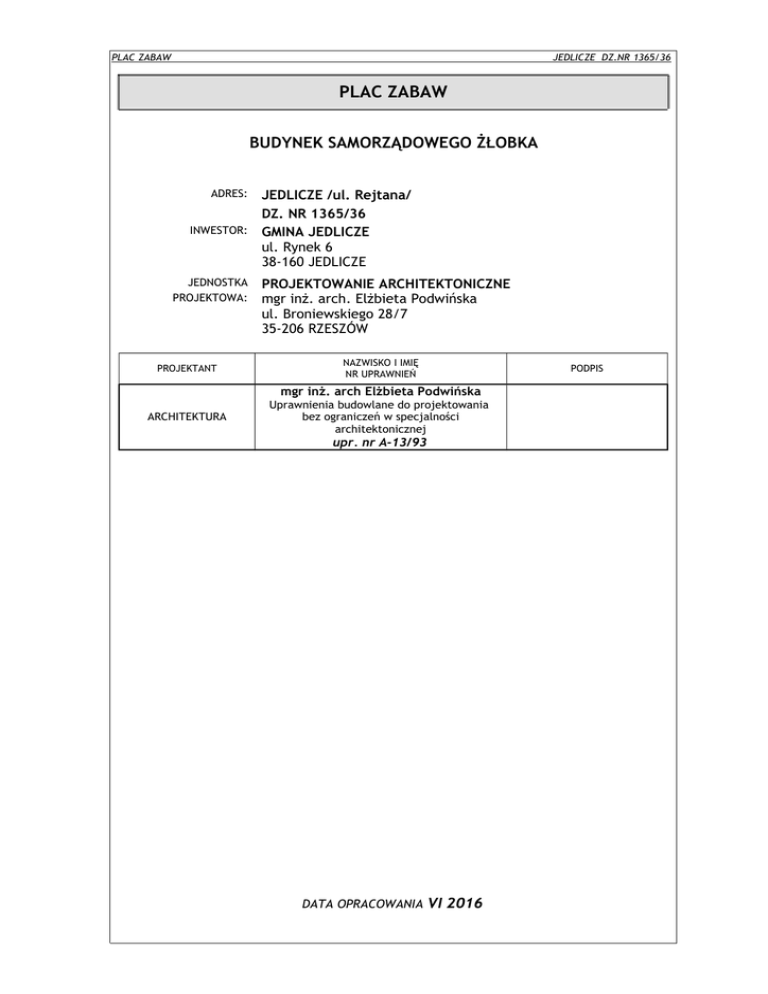

PLAC ZABAW

PLAC ZABAW
JEDLICZE DZ.NR 1365/36
PLAC ZABAW
BUDYNEK SAMORZĄDOWEGO ŻŁOBKA
ADRES:
JEDLICZE /ul. Rejtana/
DZ. NR 1365/36
INWESTOR: GMINA JEDLICZE
ul. Rynek 6
38-160 JEDLICZE
JEDNOSTKA
PROJEKTOWA:
PROJEKTOWANIE ARCHITEKTONICZNE
mgr inż. arch. Elżbieta Podwińska
ul. Broniewskiego 28/7
35-206 RZESZÓW
PROJEKTANT
NAZWISKO I IMIĘ
NR UPRAWNIEŃ
ARCHITEKTURA
Uprawnienia budowlane do projektowania
bez ograniczeń w specjalności
architektonicznej
PODPIS
mgr inż. arch Elżbieta Podwińska
upr. nr A-13/93
DATA OPRACOWANIA
VI 2016
PLAC ZABAW
JEDLICZE DZ.NR 1365/36
OPIS TECHNICZNY
placu zabaw przy budynku samorządowego żłobka
w Jedliczu na dz.nr 1365/36
INWESTOR:
GMINA JEDLICZE
ul. Rynek 6
38-160 JEDLICZE
Przedmiot opracowania:
Przedmiotem opracowania jest projekt placu zabaw o wymiarach 7,00 x 38,0 m którego lokalizacja
została przewidziana w południowo – zachodniej części dz. nr 1365/36 w Jedliczu /ul. Rejtana/.
Nawierzchnia placu zabaw:
Nawierzchnię placu zabaw stanowi wylewana nawierzchnia bezpieczna wykonana z warstwy
podkładowej z granulatu SBR gr. 3,0 cm i warstwą wierzchnią z kolorowego granulatu EPDM gr.
1,0 cm spojonych ze sobą klejem poliuretanowym. Wykonane na równym i stabilnym podłożu np.
z tłucznia i klińca. Nawierzchnia spełniająca wymagania normy EN/PN1177 i posiadająca
certyfikat upadkowy HIC do 300 cm.
Obrzeże betonowe 6x20 cm szare na podsypce cementowo-piaskowej z nakładkami ochronnymi.
WYPOSAŻENIE PLACU ZABAW
Wszystkie urządzenia i elementy wyposażenia placu zabaw należy fundamentować i instalować
zgodnie z PN-EN 1176-1:2009, PN-EN 1176- 7:2009 i specyfikacją techniczną.
Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i
certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym
zakresie oraz posiadać dopuszczenie do stosowania w kontakcie z dziećmi.
Wykonanie montażu urządzeń mogą dokonywać osoby, firmy przeszkolone w tym celu przez producentów
zabawek oraz w oparciu o instrukcje montażu, zaleceń, wskazówek i pod nadzorem dostawcy oraz instytucji
dozoru technicznego.
ELEMENTY DO ZABAWY:
1. AUTOBUS – 1 szt.
Wymiary urządzenia: 1,10 m x 3,50 m
Wysokość całkowita: 1,97 m
Technologia wykonania i montażu
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2–krotnie impregnatami oraz
dodatkowo
zabezpieczone
warstwą
lakieru
zapewniając dodatkowo walory estetyczne.
PLAC ZABAW
JEDLICZE DZ.NR 1365/36
Słupy nośne o przekroju kwadratowym min. 9x9
cm z ozdobnymi nafrezowaniami (minimum 2
nafrezowania wzdłuż belki z promieniem min
3mm). Materiały konstrukcyjne nie mogą tworzyć
ostrych krawędzi, powierzchnie muszą być
gładkie, promień zaokrąglenia elementów jest
większy niż 3mm.
Wszystkie
śruby
muszą
być
osłonięte
(zabezpieczone)
samo
zatrzaskującymi
się
nasadkami z tworzywa, które ograniczają
zranienie się dziecka oraz dostęp do śrub.
Podesty drewniane wykonany z deski o grubości
min.45 mm ryflowanej (antypoślizgowej)
Słupy nośne montowane na kotwach stalowych
ocynkowanych na głębokość min. 50cm (zgodnie z
Normą PN-EN 1176).
2. CIUCHCIA – 1 szt.
Wymiary urządzenia:
- ciuchcia: 1,10m x 2,30m
- wagon: 1,10m x 2,30m
Wysokość całkowita: 2,07m
Technologia wykonania i montażu
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2–krotnie impregnatami oraz
dodatkowo
zabezpieczone
warstwą
lakieru
zapewniając dodatkowo walory estetyczne.
Słupy nośne o przekroju kwadratowym min. 9x9
cm z ozdobnymi nafrezowaniami (minimum 2
nafrezowania wzdłuż belki z promieniem min
3mm). Materiały konstrukcyjne nie mogą tworzyć
ostrych krawędzi, powierzchnie muszą być
gładkie, promień zaokrąglenia elementów jest
większy niż 3mm.
Wszystkie
śruby
muszą
być
osłonięte
(zabezpieczone)
samo
zatrzaskującymi
się
nasadkami z tworzywa, które ograniczają
zranienie się dziecka oraz dostęp do śrub.
Podesty drewniane wykonany z deski o grubości
min.45 mm ryflowanej (antypoślizgowej)
Słupy nośne montowane na kotwach stalowych
ocynkowanych na głębokość min. 50cm (zgodnie z
Normą PN-EN 1176).
3. HUŚTAWKA POJEDYNCZA x 2szt.
PLAC ZABAW
Wymiary urządzenia: 2,35m x 2,75m
Wysokość całkowita: 2,11m
Element zestawu:
- słupy nośne drewniane 10x10cm 4szt.
- belka górna
- łańcuchy kalibrowane ocynkowane
- siedziska gumowe - kubełkowe
- maskownice zatrzaskowe z tworzywa
na śruby
- kapturki ochronno-dekoracyjne do
belek
JEDLICZE DZ.NR 1365/36
Technologia wykonania i montażu
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2 –krotnie impregnatami oraz
dodatkowo
zabezpieczone
warstwą
lakieru
zapewniając dodatkowo walory estetyczne.
Słupy nośne o przekroju kwadratowym
min.
10x10cm z ozdobnymi nafrezowaniami (minimum 2
nafrezowania wzdłuż belki z promieniem min 3mm
).
Materiały konstrukcyjne nie mogą tworzyć
ostrych krawędzi, powierzchnie muszą być
gładkie, promień zaokrąglenia elementów jest
większy niż 3mm.
Na słupkach pionowych (niezadaszonych) należy
zamontować nakładki ochronno- dekoracyjne z
tworzywa.
Belka górna nośna metalowa ocynkowana,
pomalowana farbami proszkowymi o profilu
zamkniętym 90x90 mm.
Łańcuchy (DIN 766) ocynkowane nierdzewne,
kalibrowane.
Siedziska gumowe płaskie z atestem lub
certyfikatem (2szt.)
Mechanizm zawiesia łańcuchów z atestem,
certyfikatem.
Słupy nośne montowane na kotwach stalowych
ocynkowanych na głębokość min. 50cm (zgodnie z
Normą PN-EN 1176).
4. KARUZELA – 1 szt.
Wymiary urządzenia: 1,30m x 0,80m
Wysokość całkowita: 0,76 m
Technologia wykonania i montażu
Karuzela wykonana ze stalowych rur fi101x5mm
PLAC ZABAW
JEDLICZE DZ.NR 1365/36
Elementy zestawu:
osadzonych za pomocą łożysk na stalowym wałku o
średnicy 50mm, rury fi 42mm stanowiącej obrys
 podłoga z blachy aluminiowej;
minimalna średnica podłogi: 1,30m – karuzeli. Podest karuzeli wykonany z blachy
aluminiowej ryflowanej. Konstrukcja siedziska i
1,50m
oparcia
wykonana
z
profilu
zamkniętego
 mechanizm łożyskowany obrotowy
20x20x2mm
oraz
rury
fi32.
siedzisko
wykonane
ze
 siedziska (3- 6 osobowe.)
sklejki
WD
lub
płyty
HDPE.
Mechanizm
obrotowy
 oparcia siedzisk (2 lub 3 szt.)
łożyskowany, talerz chwytowy wykonany z
 talerz chwytowy (napędowy)
teflonu, konstrukcja metalowa pomalowana
wykonany z tworzywa
farbami akrylowymi lub proszkowymi.
 kotwa montażowa
 stopa betonowa
Fundament karuzeli o wymiarach 0,5x0,5x0,5m
należy wykonać z betonu klasy C20.
5. BUJAK SPRĘŻYNOWY – 4 szt
Wymiary urządzenia: 0,9 x 0,9 m
Wysokość całkowita: 0,9 m
Wysokość swobodnego upadku: 45 cm
Elementy zestawu:
- kształt ozdobny z płyty WD lub HDPE
- siedzisko z płyty WD lub HDPE
- rączki chwytowe
- podnóżki
- maskownice zatrzaskowe śrub
- łącznik metalowy sprężyny z
konstrukcją bujaka
- sprężyna atestowana min Ø 200 mm
Technologia wykonania i montażu
Urządzenie wykonane z płyty PE-HD, posiada
siedzisko, rączki chwytowe oraz podnóżki.
Wszystkie połączenia śrubowe zamaskowane
(zabezpieczone) są zaślepkami z tworzywa.
Wysokość swobodnego upadku: 45 cm
Bujak to urządzenie kołyszące na sprężynie o
średnicy 200 mm.
Bujak jest przykręcany do kotwy, która jest
zakotwiczona w gruncie za pomocą stopy
betonowej na głębokości 0,6 m.
6. PIASKOWNICA – 2 szt.
Piaskownica drewniana, kwadratowa o
wymiarach 2,0 x 2,0 m.
Technologia wykonania i montażu
Piaskownica wykonana z drewna iglastego, litego
PLAC ZABAW
Elementy zestawu:
 siedziska narożne – 4szt.
 zabudowa piaskownicy wykonana z
deski o grubości min. 45mm
JEDLICZE DZ.NR 1365/36
bezrdzeniowego, siedziska wykonane ze sklejki WD
laminowanej oraz dodatkowo lakierowanej.
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2–krotnie impregnatami oraz
dodatkowo zabezpieczone warstwą lakieru
zapewniając dodatkowo walory estetyczne.
Element stawiany na gruncie.
7. DOMEK DREWNIANY – 1 szt.
Wymiary urządzenia: 2,32 x 2,40 m,
wysokość całkowita: 2,96 m.
Wykonany z drewna sosnowego
i jodłowego wysuszonego w suszarni,
zaimpregnowanego.
Słupy nośne: 9x9 cm
Elementy zestawu:
• wieża z daszkiem
czterospadowym,
• wieża (podest) bez daszku,
• trap wejściowy / podest skośny
Technologia wykonania i montażu
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2–krotnie impregnatami oraz
dodatkowo
zabezpieczone
warstwą
lakieru
zapewniając dodatkowo walory estetyczne.
Słupy nośne o przekroju kwadratowym min. 9x9
cm z ozdobnymi nafrezowaniami (minimum 2
nafrezowania wzdłuż belki z promieniem min
3mm). Materiały konstrukcyjne nie mogą tworzyć
ostrych krawędzi, powierzchnie muszą być
gładkie, promień zaokrąglenia elementów jest
większy niż 3mm.
Daszek wieży czterospadowy o konstrukcji
metalowej (np. rurka Ø 34mm):
- wysokość daszku 1m,
-pokrycie daszku wykonane ze sklejki laminowanej
WD dodatkowo zabezpieczone lakierem akrylowym
lub płyta HDPE przykręcone do konstrukcji
metalowej daszku.
Na słupkach pionowych (niezadaszonych) należy
zamontować nakładki ochronno - dekoracyjne z
tworzywa. Zabezpieczenia boczne
wieży
wykonane
ze
sklejka
WD
dodatkowo
zabezpieczone lakierem akrylowym
lub płyta
HDPE. Wszystkie śruby muszą być osłonięte
(zabezpieczone)
samo
zatrzaskującymi
się
nasadkami z tworzywa, które ograniczają
zranienie się dziecka oraz dostęp do śrub.
Podesty wież drewniane wykonane z deski o
grubości min.45 mm ryflowanej (antypoślizgowej)
Słupy nośne montowane na kotwach stalowych
ocynkowanych na głębokość min. 50cm (zgodnie z
Normą PN-EN 1176).
PLAC ZABAW
JEDLICZE DZ.NR 1365/36
Wszystkie elementy metalowe zastosowane w
zestawie zabawowym muszą być ocynkowane,
pomalowane farbą proszkową.
Wszystkie urządzenia będące elementami do zabawy muszą posiadać certyfikat
zgodności z normą PN‐EN 1176:2009
ELEMENTY DODATKOWE:
8. ŁAWKA – 6 szt.
Ławka miejska bez podłokietnika
Wymiary: 180x60x75
Materiał: drewno, odlew żeliwny
Elementy zestawu:
 Noga żeliwna lub metalowa - 2szt.
 Listwa drewniana - 5szt
Technologia wykonania i montażu
Ławka o długości min. 1,80 m, z oparciem, stelażodlew lub metalowy stelaż malowany proszkowo.
Stelaż ławki zakotwiczony w gruncie za pomocą
stóp betonowych.
Siedzisko oraz oparcie wykonane z desek o
grubości min. 40-45 mm.
Elementy drewniane wysuszone w suszarni oraz
zaimpregnowane.
Drewno lite bezrdzeniowe klasy C27 (lub lepsze),
zabezpieczone 2 –krotnie impregnatami oraz
dodatkowo
zabezpieczone
warstwą
lakieru
zapewniając dodatkowo trwałość oraz walory
estetyczne.
9. KOSZ NA ŚMIECI – 2 szt.
Wymiary: 60x45x110
Materiał:
• słupek z profilu 80x80 malowanego
proszkowo
• drewno impregnowane
• wkład kosza z blachy ocynkowanej
• kosz z daszkiem
MONTAŻ URZĄDZEŃ ZABAWOWYCH
Wszystkie urządzenia należy zamontować zgodnie z normą PN-EN 1176-1 : 2009, PN-EN 1176-7 :
2009, PN - EN 1177 : 2009 oraz instrukcją producenta.
Instalowanie:
• Wyposażenie należy instalować w bezpieczny sposób, zgodnie z przepisami budowlanymi
i dotyczącymi bezpieczeństwa.
• Należy dokonać instalacji urządzeń, bezpośrednio po ich przywiezieniu na teren
budowy.
• W razie konieczności składowania należy zabezpieczyć urządzenia przed osobami
PLAC ZABAW
•
•
•
JEDLICZE DZ.NR 1365/36
niepowołanymi, ułożyć poziomo na podkładkach drewnianych w warunkach najbardziej
zbliżonych do warunków eksploatacji.
Montowane urządzenia do czasu oddania ich do użytkowania należy zabezpieczyć,
poprzez ogrodzenie budowlaną taśmą sygnalizacyjną oraz umieścić informację o zakazie
korzystania z urządzeń.
W przypadku montowania urządzeń na metalowych kotwach, które są betonowane w
gruncie, ze względu na czas wiązania betonu, urządzenia te mogą być użytkowane nie
wcześniej niż po upływie 7 dni od zamontowania.
Po zakończeniu montażu należy usunąć pomoce montażowe (stemple) przed oddaniem
urządzenia do użytku.
Przed montażem wszystkie elementy należy rozmieścić na terenie przeznaczonym na
zabudowę w taki sposób, aby utrzymane były odpowiednie odległości pomiędzy zestawami
zapewniające zachowanie stref bezpieczeństwa - strefa bezpieczeństwa każdego z urządzeń jest
podana w Instrukcji użytkowania dostarczonej przez producenta urządzeń. Strefy
bezpieczeństwa urządzeń, w których występuje ruch wymuszony (huśtawki, karuzele) w żadnym
wypadku nie mogą na siebie zachodzić.
Wszystkie urządzenia należy zamontować poprze betonowanie zgodnie z normą PN-EN 1177.
Projektant:
mgr inż. arch Elżbieta Podwińska
upr. nr A-13/93
