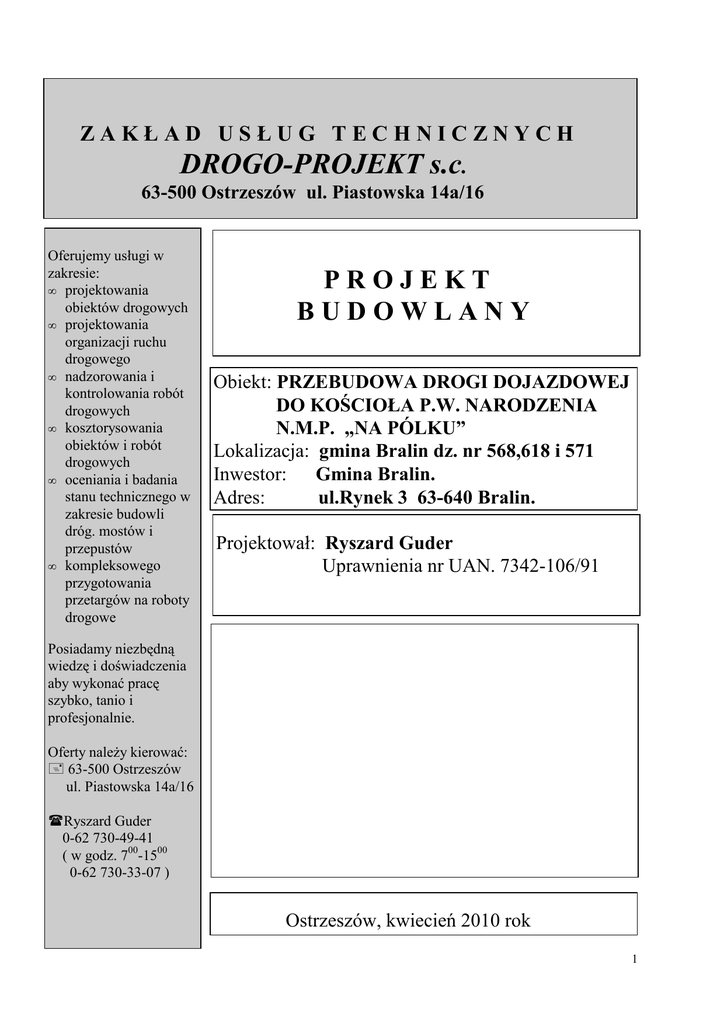

PROJEKT
BUDOWLANY
Obiekt: PRZEBUDOWA DROGI DOJAZDOWEJ
DO KOŚCIOŁA P.W. NARODZENIA
N.M.P. „NA PÓLKU”
Lokalizacja: gmina Bralin dz. nr 568,618 i 571
Inwestor: Gmina Bralin.
Adres:
ul.Rynek 3 63-640 Bralin.
Projektował: Ryszard Guder
Uprawnienia nr UAN. 7342-106/91
Posiadamy niezbędną
wiedzę i doświadczenia
aby wykonać pracę
szybko, tanio i
profesjonalnie.
Oferty naleŜy kierować:
63-500 Ostrzeszów
ul. Piastowska 14a/16
Ryszard Guder
0-62 730-49-41
( w godz. 700-1500
0-62 730-33-07 )
Ostrzeszów, kwiecień 2010 rok
1
Zawartość projektu budowlanego
1.Projekt zagospodarowania terenu.
1.1.Opis do projektu zagospodarowania terenu – strona nr 3.
1.2. Plan orientacyjny - rys. nr 1,
1.3.Projekt zagospodarowania terenu – rys. nr 2.
2.Projekt przebudowy drogi dojazdowej do kościoła p.w. Narodzenia
N.M.P. „ na Pólku” na odcinku 145,00mb.
2.1.Opis techniczny – strony nr 4-5.
2.2.Informacja o planie BiOZ – strony nr 6-8.
2.3.Oświadczenie projektanta – strona nr 9.
2.4.Przekrój podłuŜny – rys. nr 3.
2.4.Przekrój normalny - rys. nr 4.
3.Załączniki – strona nr 15-17.
3.1. Decyzja nr UAN. 7342-106/91 – „uprawnienia projektowe i wpis
do izby inŜynierów Ryszarda Gudera”.
2
1. Projekt zagospodarowania terenu
1.1. Opis do projektu zagospodarowania terenu
1.1.1.Przedmiot inwestycji.
Przedmiotem dokumentacji jest przebudowa nawierzchni drogi
gminnej na odcinku 146 mb od skrzyŜowania z drogą gminną
połoŜoną na działce nr 618 do terenu Kościoła t.j. do działki nr 569.
2.Stan istniejący i przewidywane zmiany.
Teren objęty opracowaniem to pas drogowy drogi gminnej o łącznej
powierzchni zagospodarowania
– 951,84 m2 i uŜytkowanej jako droga z nawierzchnią
utwardzoną gruzem, szlaką i kamieniem.
Odcinek objęty przebudową to 145 mb drogi.
Nawierzchnia jezdni jest o szerokości od 4,50m do 5,50m.
Droga nie posiada chodnika.
Szerokość pasa drogowego – 6,50m.
Przewiduje się przebudowę istniejącej nawierzchni jezdni.
3.Zestawienia powierzchni.
• Powierzchnia jezdni
–
732,84 m2,
• Powierzchnia plantowania
–
219,00 m2,
==========================
Powierzchnia zagospodarowania łącznie
951,84 m2.
3
2. Projekt przebudowy drogi
dojazdowej do kościoła p.w.
Narodzenia N.M.P. „na pólku”.
2.1.Dane ogólne.
Opracowanie projektu nastąpiło na zlecenie Gminy Bralin.
Podstawę opracowania stanowiły:
• pomiary sytuacyjno-wysokościowe wykonane przez projektanta w
terenie we własnym zakresie,
• Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2
marca 1999 roku w sprawie warunków technicznych, jakim
powinny odpowiadać drogi publiczne i ich usytuowanie ( Dz. U. nr
43 z 14 maja 1999r.)
Przyjęto następujące parametry projektowe drogi:
• klasyfikacja drogi – droga gminna - D,
• szybkość projektowa – 30km/h,
• szerokość jezdni – 5,00 m,
• szerokość pobocza – 0,75 m,
• przewidywany ruch – KR1,
• grupa nośności podłoŜa – G1,
• moduł spręŜystości podłoŜa pod konstrukcją nawierzchniE=min.100 MPa.
długość projektowanego odcinka – 145,00 m.
2.2..Projektuje się następujące prace do wykonania:
• wykorytowanie jezdni o szerokości 5,00m na średnią głębokość
26cm,
• wykonanie robót ziemnych na długości 145mb – wyprofilowanie
dna koryta i poboczy,
• ułoŜenie podbudowy z chudego betonu B9 MPa i grubości 20cm,
• wykonanie na całej szerokości jezdni warstwy ścieralnej z
brukowca nieobrobionego o średnicy 15-20cm.
4
Przekrój normalny.
1.
2.
3.
Nawierzchnię jezdni tworzy:
istniejące podłoŜe gruntowe wg PN-S-02205,
podbudowa z chudego betonu B9 MPa wg PN-S-96013,
warstwa ścieralna z brukowca nieobrobionego wg PN-B-06101[19].
Szczegóły przedstawia rys. nr 4 - Przekrój normalny.
Przyjęto nawierzchnię jezdni o dwustronnym nachyleniu – 4,0%.
2.3.Odwodnienie.
Odwodnienie nawierzchni jezdni zabezpiecza się poprzez nadanie
jej spadków poprzecznych i podłuŜnych.
Wody opadowe z powierzchni jezdni spływać będą na pobocza.
2.4.Technologia robót.
Szczegółowo technologię robót przedstawiono w Szczegółowych
specyfikacjach technicznych będących osobnym opracowaniem.
2.5.Zabezpieczenie robót.
Roboty drogowe naleŜy oznakować zgodnie z Instrukcją o
oznakowaniu robót prowadzonych w pasie drogowym opracowując
w tym celu stosowny projekt organizacji ruchu wraz z wymaganym
prawem uzgodnieniami.
5
INFORMACJA O PLANIE BEZPIECZEŃSTWA I
OCHRONY ZDROWIA
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23
czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i
ochrony zdrowia oraz planu i ochrony zdrowia ( Dz.U. z 2003r. nr 120
poz. 1126).
Nazwa obiektu: Przebudowa drogi dojazdowej do kościoła p.w.
Narodzenia N.M.P. „ na Pólku” na odcinku
145,00mb.
Adres budowy: gmina Bralin.
Inwestor: Gmina Bralin.
Opracował: Ryszard Guder
6
Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
Obiekt: Przebudowa drogi dojazdowej do kościoła p.w.
Narodzenia N.M.P. „ na pólku” na odcinku 145,00mb.
Inwestor: Gmina Bralin.
1. Zakres robót.
Prace obejmują przebudowę nawierzchni jezdni na odcinku
146mb.
2. Wykaz istniejących obiektów budowlanych.
Na terenie projektowanej nawierzchni jezdni nie znajdują się
Ŝadne obiekty budowlane.
3. Przewidywane zagroŜenia.
Prace prowadzone będą przy załoŜeniu czasowego wyłączenia
części pasa drogowego z ruchu pojazdów.
Istniejące zagospodarowanie nie stwarza zagroŜenia
bezpieczeństwa i zdrowia ludzi. Przy budowie drogi mogą
wystąpić zagroŜenia:
- wpadnięcie do wykopu,
- pojawienie się osób postronnych na terenie budowy.
7
4. Wydzielenie placu budowy.
Na czas budowy teren objęty robotami drogowymi naleŜy
wydzielić uniemoŜliwiając dostęp osób postronnych z
oznakowaniem tablicami o zakazie wstępu na teren
prowadzonych prac budowlanych.
5. Sposób prowadzenia instruktaŜu pracowników.
Przed kaŜdorazowym rozpoczęciem nowego zakresu robót naleŜy
przeprowadzić szkolenie stanowiskowe z zakresu BHP
uwzględniając specyfikę robót, zagroŜenia i obowiązkowo
stosować odpowiedni sprzęt i środki ochrony zaleŜnie od roboty.
8
