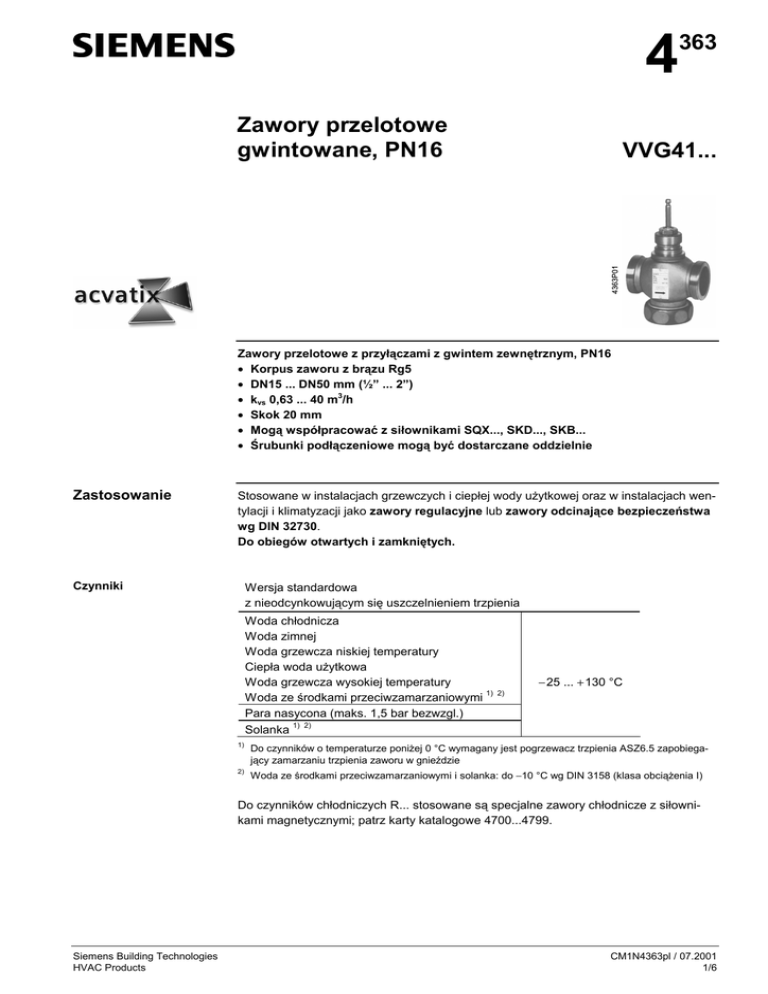

4363 Zawory przelotowe gwintowane, PN16 VVG41

4
Zawory przelotowe
gwintowane, PN16
363
VVG41...
Zawory przelotowe z przyłączami z gwintem zewnętrznym, PN16
• Korpus zaworu z brązu Rg5
• DN15 ... DN50 mm (½” ... 2”)
• kvs 0,63 ... 40 m3/h
• Skok 20 mm
• Mogą współpracować z siłownikami SQX..., SKD..., SKB...
• Śrubunki podłączeniowe mogą być dostarczane oddzielnie
Zastosowanie
Stosowane w instalacjach grzewczych i ciepłej wody użytkowej oraz w instalacjach wentylacji i klimatyzacji jako zawory regulacyjne lub zawory odcinające bezpieczeństwa
wg DIN 32730.
Do obiegów otwartych i zamkniętych.
Czynniki
Wersja standardowa
z nieodcynkowującym się uszczelnieniem trzpienia
Woda chłodnicza
Woda zimnej
Woda grzewcza niskiej temperatury
Ciepła woda użytkowa
Woda grzewcza wysokiej temperatury
Woda ze środkami przeciwzamarzaniowymi 1)
Para nasycona (maks. 1,5 bar bezwzgl.)
Solanka 1) 2)
2)
−25 ... +130 °C
1)
Do czynników o temperaturze poniżej 0 °C wymagany jest pogrzewacz trzpienia ASZ6.5 zapobiegający zamarzaniu trzpienia zaworu w gnieździe
2)
Woda ze środkami przeciwzamarzaniowymi i solanka: do −10 °C wg DIN 3158 (klasa obciążenia I)
Do czynników chłodniczych R... stosowane są specjalne zawory chłodnicze z siłownikami magnetycznymi; patrz karty katalogowe 4700...4799.
Siemens Building Technologies
HVAC Products
CM1N4363pl / 07.2001
1/6
Zestawienie typów
Wersja standardowa
Typ
DN
VVG41.11
VVG41.12
VVG41.13
VVG41.14
VVG41.15
VVG41.20
VVG41.25
VVG41.32
VVG41.40
VVG41.50
DN
kvs
Sv
[mm]
15/2,5
15/4
15/6
15/10
15
20
25
32
40
50
kvs
[m3/h]
0,63
1.0
1,6
2,5
4,0
6,3
10
16
25
40
[cale]
½”
½”
½”
½”
½”
¾”
1”
1¼”
1½”
2”
= Średnica nominalna
= Przepływ nominalny wg VDI 2173
= Iloraz szerokości zakresów wg VDI 2173
∆pvmax.
[kPa]
Sv
> 50
800
> 100
∆pvmax = Maksymalna dopuszczalna różnica
ciśnienia w kanale regulacyjnym zaworu
obowiązująca w całym zakresie skoku
Wyposażenie dodatkowe
Elektryczny podgrzewacz trzpienia ASZ6.5, 24 V AC, wymagany do czynników o temperaturze poniżej 0°C.
Zamawianie
Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia.
Przykład: 3 zawory przelotowe VVG41.25
Śrubunki należy zamawiać oddzielnie.
Dostawa
Zawór, siłownik i śrubunki są pakowane i dostarczane oddzielnie.
Urządzenia
współpracujące
2)
Zawory
H100
Typ
[mm]
VVG41.11
VVG41.12
VVG41.13
VVG41.14
VVG41.15
20
VVG41.20
VVG41.25
VVG41.32
VVG41.40
VVG41.50
Karta katalogowa
1)
2)
Siłowniki
pneumatyczne
CM1N4363pl / 07.2001
2/6
SQX...
∆pmax
∆ps
Siłowniki 1)
SKD...
∆pmax
∆ps
[kPa]
SKB...
∆pmax
∆ps
Śrubunki
Typ
ALG15
800
1600
1500
600
850
400
500
250
300
N4554
800
1600
1250
700
750
400
450
N4561
800
1600
1200
N4564
ALG20
ALG25
ALG32
ALG40
ALG50
Dostępne siłowniki: • 24 V AC / 230 V AC z 3-stawnym sygnałem sterującym
• 24 V AC z ciągłym sygnałem sterującym 0...10 V DC lub 4...20 mA DC
Wartości ∆pmax i ∆ps odnoszą się do nowych siłowników SQX32... / SQX82... i SQX62, dostępnych od
stycznia 1999
H100
∆pmax
=
=
∆ps
=
100% skoku zaworu i siłownika
Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu w całym zakresie skoku zaworu z siłownikiem
Maksymalna różnica ciśnienia (ciśnienie zamykające), przy której zawór-z siłownikiem jeszcze niezawodnie się zamyka przeciwstawiając się ciśnieniu
Siłowniki pneumatyczne dostępne są na zamówienie w lokalnych biurach lub oddziałach.
Siemens Building Technologies
HVAC Products
Budowa
Przekrój zaworu
Prowadzony grzyb szczelinowy, trwale
połączony z trzpieniem.
4363Z01
Gniazdo ze specjalnym materiałem
uszczelniającym zamocowane w korpusie.
Uwaga
Utylizacja
Zawór przelotowy po zdjęciu kołnierza zaślepiającego nie staje się zaworem trójdrogowym!
Ze względu na różnorodność materiałów przed utylizacją urządzenia należy je rozłożyć
na części posortować według rodzaju materiałów.
Dobór zaworów
8
10
4
5
6
3
2
0,8
1
0,4
0,5
0,6
0,3
0,2
0,04
0,05
0,06
0,03
0,02
0,01
0,08
0,1
∆pv100 [bar]
Wykres doboru
28
22,4
16,8
14
11,2
8,4
100
80
60
50
40
30
1
0,8
0,6
0,5
0,4
0,3
0,6
0,3
0,2
0,175
0,15
0,11
0,08
0,2
0,06
0,1
0,08
0,03
0,02
0,017
800
1000
400
500
600
300
200
80
100
40
50
60
30
20
8
10
4
5
6
3
2
1
0,06
∆pv100 [kPa]
V100 [l/s]
2
2,8
2,2
1,7
1,4
1,1
0,85
4363D01
V100 [m³/h]
10
8
6
5
4
3
5,8
∆pvmax
s
- kv
DN 40
50
- 25
40
- 16
32
- 10
25
3
- 6,
20
-4
15
5
- 2,
10
/
5
1
1,6
6/
5
1
1
43
15/
0,6
,5 2
/
15
20
100 kPa = 1 bar ≈ 10 m słupa wody
1 m3/h
= 0,278 kg/s wody o temperaturze 20 °C
Siemens Building Technologies
HVAC Products
∆pvmax
=
∆pv100
=
Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu obowiązująca
dla całego zakresu skoku
Spadek ciśnienia w kanale regulacyjnym całkowicie otwartego zaworu przy przepływie
100 w kPa lub bar
V
CM1N4363pl / 07.2001
3/6
1
0,8
0,6
0,4
4340D03P
Przepływ k v / kvs
Charakterystyka
zaworu
0,2
0
0
0,2
0,4
0,6
0,8
Charakterystyka zaworu
0 ...30 %
Ÿ liniowa
3 0 ...100 % Ÿ ngl = 3 wg VDI / VDE 2173
1
-25
Ciśnienie robocze [bar]
Ciśnienie robocze
i temperatura pracy
0
+20
+80 +100 +120 +130
4363D03P
Skok H / H 100
16
15
14
13
12
Ciśnienie robocze wg ISO 7268
i EN 1333 przy temperaturze
pracy −25 ... +180 °C
wg DIN 4747 i DIN 3158
1
0
- 60
-40
-20
Temperatura pracy [°C]
Wskazówki
Projektowanie
Zalecany jest montaż na rurociągu powrotnym, ze względu na niższe temperatury, które
korzystnie wpływają na trwałość uszczelnienia trzpienia zaworu.
Wymagania dotyczące jakości wody wg VDI 2035.
W obiegach otwartych występuje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich przypadkach należy stosować tylko mocniejsze siłowniki SKB...
Dodatkowo należy przewidzieć okresowe uruchamianie zaworu (dwa lub trzy razy w
tygodniu). Przed zaworem stosować filtr zanieczyszczeń.
W obiegach zamkniętych także zaleca się stosowanie filtra, co podniesie niezawodność działania zaworu.
Do czynników o temperaturze poniżej 0 °C wymagany jest elektryczny podgrzewacz
trzpienia ASZ6.5, zapobiegający zamarzaniu trzpienia w gnieździe zaworu. Ze względów bezpieczeństwa pogrzewacz przeznaczony jest do napięcia 24 V AC / 30 W.
Montaż
Zawór i siłownik można łatwo zmontować bezpośrednio na miejscu instalacji. Nie są do
tego wymagane żadne specjalne narzędzia ani kalibracje.
Zawory dostarczane są z instrukcją montażu.
4363Z02
Pozycja
Dopuszczalna
Nie dopuszczalna
oznaczonego na korpusie
Kierunek przepływu
Podczas montażu przestrzegać kierunku przepływu
zaworu.
Uruchomienie
Uruchomienia zaworu można dokonać jedynie z prawidłowo zamontowanym siłownikiem.
Trzpień chowa się:
Trzpień wysuwa się:
CM1N4363pl / 07.2001
4/6
przepływ wzrasta
przepływ maleje
Siemens Building Technologies
HVAC Products
Podczas prac serwisowych przy siłowniku siłownika należy: wyłączyć pompę i napięcie
zasilania, zamknąć główny zawór odcinający instalacji, zlikwidować ciśnienie w rurociągu i odczekać do całkowitego ostygnięcia. W razie konieczności połączenia elektryczne
odłączyć od zacisków. Ponowne uruchomienie zaworu może nastąpić wyłącznie z prawidłowo zainstalowanym siłownikiem.
Uszczelnienie trzpienia
Uszczelnienie może być wymienione bez konieczności demontażu zaworu z instalacji,
pod warunkiem, że powierzchnia trzpienia nie ma uszkodzeń oraz po spuszczeniu wody
z rurociągu i po jego ostygnięciu. Jeśli powierzchnia trzpienia jest uszkodzona w pobliżu
uszczelnienia, to należy wymienić trzpień z grzybkiem. Więcej informacji można uzyskać w lokalnym oddziale lub biurze.
Części zamienne
Wersja standardowa:
4363Z03
Konserwacja
Gwarancja
Dławnica zamienna z pierścieniem uszczelniającym EPDM z płaską
uszczelką miedzianą, do wody chłodniczej, wody zimnej, wody grzewczej wysokiej i niskiej temperatury, pary nasyconej oraz solanki
(− 25 ... + 130 °C)
do VVG41... DN15 ... DN50
(trzpień Ø10 mm)
4 284 8874 0
Stosowanie siłowników innych producentów powoduje utratę gwarancji.
Dane techniczne ∆pmax, ∆ps, stopień nieszczelności, poziom hałasu i trwałość obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w punkcie „Urządzenia współpracujące“.
Dane techniczne
Dane funkcjonalne
Klasa PN
PN16
Charakterystyka zaworu
0 ... 30 %
30...100 %
liniowa
ngl = 3 wg VDI / VDE 2173
Stopień nieszczelności
0...0,02 % wartości kvs, VDE / VDI 2173
Dopuszczalne ciśnienie
1600 kPa (16 bar), ISO 7268 / EN 1333
Ciśnienia robocze
DIN 4747 / DIN 3158 w zakresie − 2 5 ...+ 130 °C
Złącze gwintowe
Zawór
G...B wg ISO 228/1
Śrubunek
Rp... wg ISO 7/1
Skok
Materiały
Siemens Building Technologies
HVAC Products
20 mm
Wymiary
patrz «Wymiary»
Waga
patrz «Wymiary»
Korpus zaworu
brąz G-CuSn5ZnPb (Rg5) wg DIN 1705
Gniazdo, grzyb i trzpień
stal nierdzewna
Dławnica
Uszczelnienie
nieodcynkowujący się mosiądz
pierścienie EPDM
Śrubunek ALG...
czarne żeliwo ciągliwe
CM1N4363pl / 07.2001
5/6
Wymiary
D
D2
L3
DN
H1
H2
H
B
M
L1
L4
DN
[mm]
15
20
25
32
40
50
DN
[mm]
15
20
25
32
40
50
B
10
14
15
16
D
G1B
G1¼B
G1½B
G2B
G2¼B
G2¾B
N
D2
H1
H2
L1
L2
L3
L4
M
N
Rp½
Rp¾
Rp1
Rp1¼
Rp1½
Rp2
26
122,5
100
50
57
34
130,5
105
52,5
46
142,5
130
150
65
75
59
60
73
83
146
148
160
168
198
222
26
32
38
48
53
66
39
48
54
67
73
90
SQX...
> 450
H
SKD...
> 525
SKB...
> 600
> 460
> 535
> 610
> 470
> 545
> 620
4363M01
L2
Waga
bez śrubunków
[kg]
1,25
1,30
1.60
2.20
2,70
3,90
DN = Średnica nominalna
H = Całkowita wysokość siłownika plus minimalny odstęp od
ściany lub stropu umożliwiający montaż, podłączenie, obsługę, konserwację itp.
H1 = Wymiar od osi rurociągu do zabudowania siłownika (górna
krawędź)
H2 = Zawór w pozycji „zamknięty” oznacza, że trzpień jest całkowicie wysunięty
 1998 Siemens Building Technologies
CM1N4363pl / 07.2001
6/6
