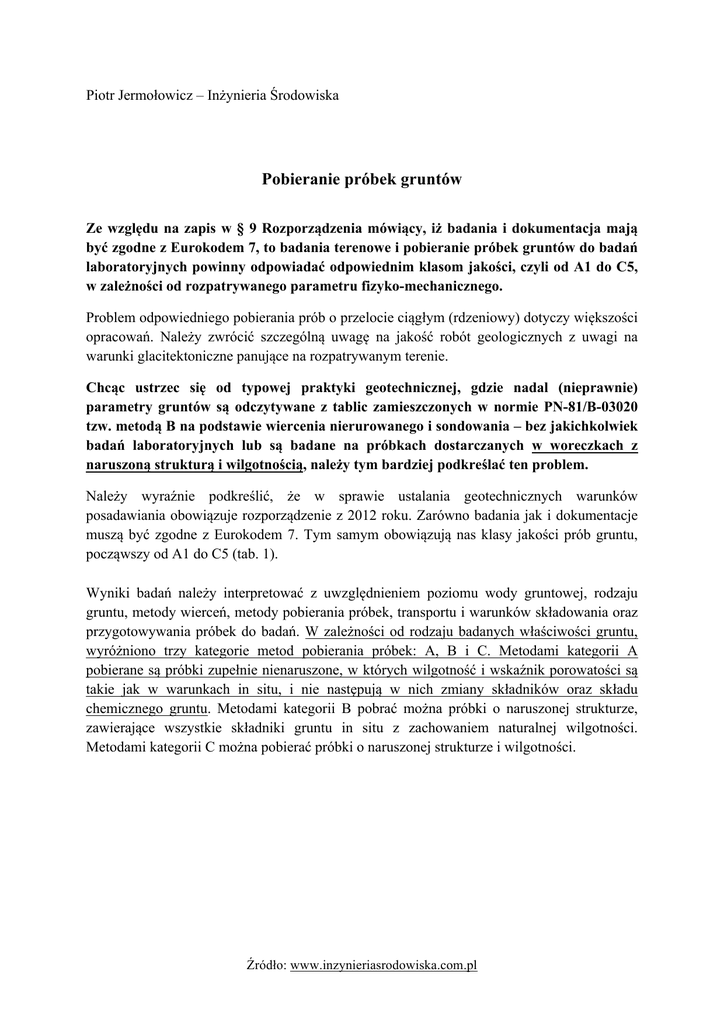

Pobieranie próbek gruntów
Ze względu na zapis w § 9 Rozporządzenia mówiący, iż badania i dokumentacja mają
być zgodne z Eurokodem 7, to badania terenowe i pobieranie próbek gruntów do badań
laboratoryjnych powinny odpowiadać odpowiednim klasom jakości, czyli od A1 do C5,
w zależności od rozpatrywanego parametru fizyko-mechanicznego.
Problem odpowiedniego pobierania prób o przelocie ciągłym (rdzeniowy) dotyczy większości
opracowań. Należy zwrócić szczególną uwagę na jakość robót geologicznych z uwagi na
warunki glacitektoniczne panujące na rozpatrywanym terenie.
Chcąc ustrzec się od typowej praktyki geotechnicznej, gdzie nadal (nieprawnie)
parametry gruntów są odczytywane z tablic zamieszczonych w normie PN-81/B-03020
tzw. metodą B na podstawie wiercenia nierurowanego i sondowania – bez jakichkolwiek
badań laboratoryjnych lub są badane na próbkach dostarczanych w woreczkach z
naruszoną strukturą i wilgotnością, należy tym bardziej podkreślać ten problem.
Należy wyraźnie podkreślić, że w sprawie ustalania geotechnicznych warunków
posadawiania obowiązuje rozporządzenie z 2012 roku. Zarówno badania jak i dokumentacje
muszą być zgodne z Eurokodem 7. Tym samym obowiązują nas klasy jakości prób gruntu,
począwszy od A1 do C5 (tab. 1).
Wyniki badań należy interpretować z uwzględnieniem poziomu wody gruntowej, rodzaju
gruntu, metody wierceń, metody pobierania próbek, transportu i warunków składowania oraz
przygotowywania próbek do badań. W zależności od rodzaju badanych właściwości gruntu,
wyróżniono trzy kategorie metod pobierania próbek: A, B i C. Metodami kategorii A
pobierane są próbki zupełnie nienaruszone, w których wilgotność i wskaźnik porowatości są
takie jak w warunkach in situ, i nie następują w nich zmiany składników oraz składu
chemicznego gruntu. Metodami kategorii B pobrać można próbki o naruszonej strukturze,
zawierające wszystkie składniki gruntu in situ z zachowaniem naturalnej wilgotności.
Metodami kategorii C można pobierać próbki o naruszonej strukturze i wilgotności.
Źródło: www.inzynieriasrodowiska.com.pl
Tablica 1. Klasy jakości próbek gruntu do badań laboratoryjnych
Objaśnienia do tablicy 2 :
1 – nienaruszone, 2 – naruszone, 3 – zagęszczone, 4 – przerobione, 5 – odtworzone.
Metoda A - próbki pobierane bez naruszania struktury gruntu z zachowaną wilgotnością i
porowatością,
Metoda B - próbki z zachowaną wilgotnością i składem ziarnowym,
Metoda C - próbki umożliwiające jedynie określenie składu ziarnowego.
