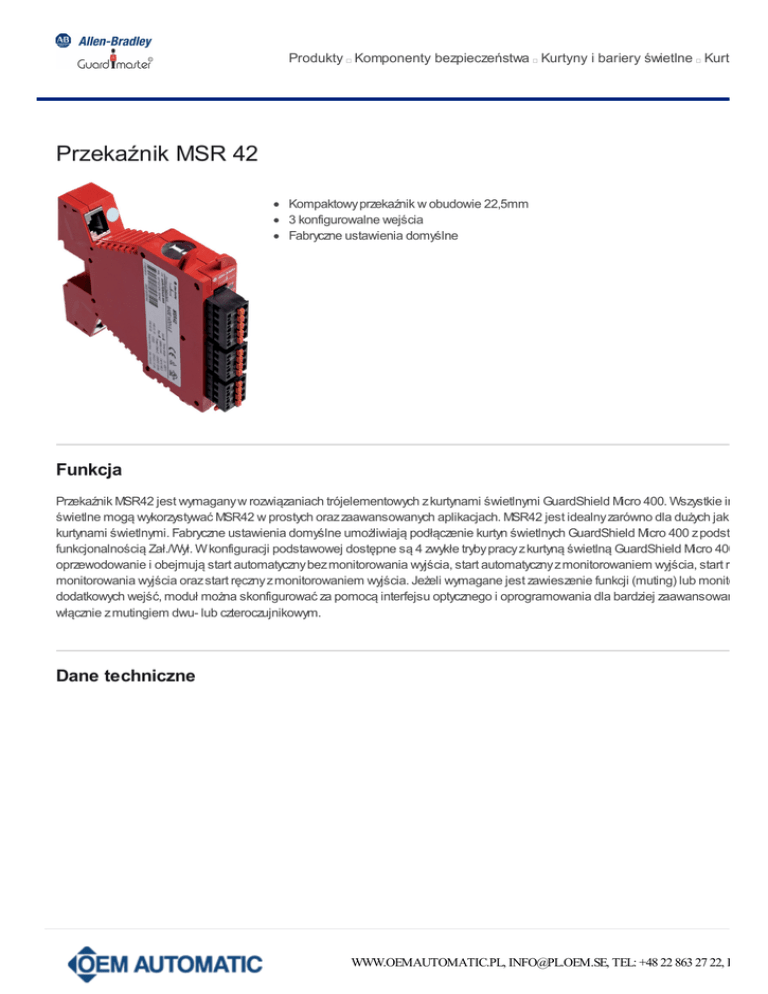

Przekaźnik MSR 42
Kompaktowy przekaźnik w obudowie 22,5mm
3 konfigurowalne wejścia
Fabryczne ustawienia domyślne
Funkcja
Przekaźnik MSR42 jest wymagany w rozwiązaniach trójelementowych z kurtynami świetlnymi GuardShield Micro 400. Wszystkie inne kurt
świetlne mogą wykorzystywać MSR42 w prostych oraz zaawansowanych aplikacjach. MSR42 jest idealny zarówno dla dużych jak i małyc
kurtynami świetlnymi. Fabryczne ustawienia domyślne umożliwiają podłączenie kurtyn świetlnych GuardShield Micro 400 z podstawową
funkcjonalnością Zał./Wył. W konfiguracji podstawowej dostępne są 4 zwykłe tryby pracy z kurtyną świetlną GuardShield Micro 400, wybie
oprzewodowanie i obejmują start automatyczny bez monitorowania wyjścia, start automatyczny z monitorowaniem wyjścia, start ręczny b
monitorowania wyjścia oraz start ręczny z monitorowaniem wyjścia. Jeżeli wymagane jest zawieszenie funkcji (muting) lub monitorowan
dodatkowych wejść, moduł można skonfigurować za pomocą interfejsu optycznego i oprogramowania dla bardziej zaawansowanych ap
włącznie z mutingiem dwu- lub czteroczujnikowym.
Dane techniczne
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Napięcie zasilania
Tolerancja
Pobór prądu
Wyjścia
bezpieczeństwa
sygnałowe
Max prąd wyjścia
Rozłączenie
Wskazywanie stanu
Stopień ochrony:
Temperatura pracy
Montaż
Żywotność
Kategoria bezpieczeństwa
PL
SIL
PFHd
Zgodność z
Zaciski
Obudowa
24 V DC
-15 % + 20 %
70 mA
2 PNP
2 PNP
bezpieczeństwa 400 mA
sygnałowego 100 mA
15 ms (max.)
13 x LED
IP20
IP20
0 °C do +55 °C
Szyna DIN
2 x 107
4 wg EN 954-1
e wg. EN ISO 13849-1
3 wg. EN IEC 62061
8.97x10-10
MD, LVD, EMC
Certyfikaty
,
,
Właściwości
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
W zależności od wymagań bezpieczeństwa
• Zdublowane wyjście
• Redundancja wewnętrzna/zewnętrzna
• Monitorowanie wyjścia
Zalety dla użytkownika
• Konfiguracja podstawowa
• Fixed blanking tylko Micro 400
• Szybka reakcja
• Rozszerzalny
• Pełna diagnostyka LED
• Trzy wejścia
• Możliwość opóźnienia wyjść
• Międzynarodowe aprobaty
LED
Lamp
GPI01-GPI04
OSSD2
OSSD1
OSSD2
OSSD1
Info1
Info2
IN1
IN 2
+24 V
Stan lampy mutingu
Stan wejść
Micro 400 nieaktywowana
Micro 400 nieaktywowana
Micro 400 aktywowana (pole przerwane)
Micro 400 aktywowana (pole przerwane)
Reset OK
Czekanie na sygnał resetu
Blokada (błąd)
Blokada (błąd)
Bez sygnału testu
Sygnał testu
Brak sygnału zezwolenia startu
Brak sygnału zezwolenia startu
Zasilanie OK
Konfiguracja wejść/wyjść
GPIO/ podłączenia innych komponentów do MSR42
1 urządzenie (2 NC)
E-STOP, wyłączniki drzwiowe
1 urządzenie (2 OSSD)
Kurtyna Safe 2/4, Sensaguard, skaner laserowy
2 urządzenia (2 OSSD)
Kurtyna Safe 2/4, Sensaguard, skaner laserowy
Muting Micro 400
Funkcja mutingu Micro 400
Muting innych urządzeń (2OSSD)
Muting dowolnej kurtyny świetlnej GuardShield
Wejścia do resetowania/monitorowania
IN1
Test input = wejście testowe
IN2
Start = zezwolenie startu
EDM = monitorowanie styczników zewnętrznych. Sygnał wejściowy EDM
jest zawsze nadzorowany. Sygnał EDM musi być prawidłowy nie tylko przed
startem.
Także po starcie musi nastąpić zmiana sygnału, inaczej nastąpi awaryjne
wyłączenie, jeśli ten błędny sygnał trwa dłużej niż 5s.
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Wymiary
Podłączenia
Poniżej są pokazane schematy podłączeń. Przekaźnik MSR42 jest dostarczany w konfiguracji bazowej z rysunku 1.
1. Nadzorowane kasowanie ręczne
2. Nadzorowane kasowanie ręczne z sygnałem zezwolenia
Nadzorowanie styczników zewnętrznych.
3. Nadzorowane kasowanie ręczne z sygnałem zezwolenia na start
4. Kasowanie automatyczne.
5. Kasowanie automatyczne z sygnałem zezwolenia na start
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Numer katalogowy
Nr katalogowy
440R-P226AGSNNR
Opis
MSR42 - moduł bazowy
Download
Instrukcje
Produkt
MSR42
Opis
Manual
Pobierz
Opis
Deklaracja zgodności
Pobierz
Ceryfikaty
Produkt
MSR42
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
