Firma Produkcyjno-Usługowa
ul. 22 Lipca 17, 83-132 Morzeszczyn
tel./fax 58 536 27 48

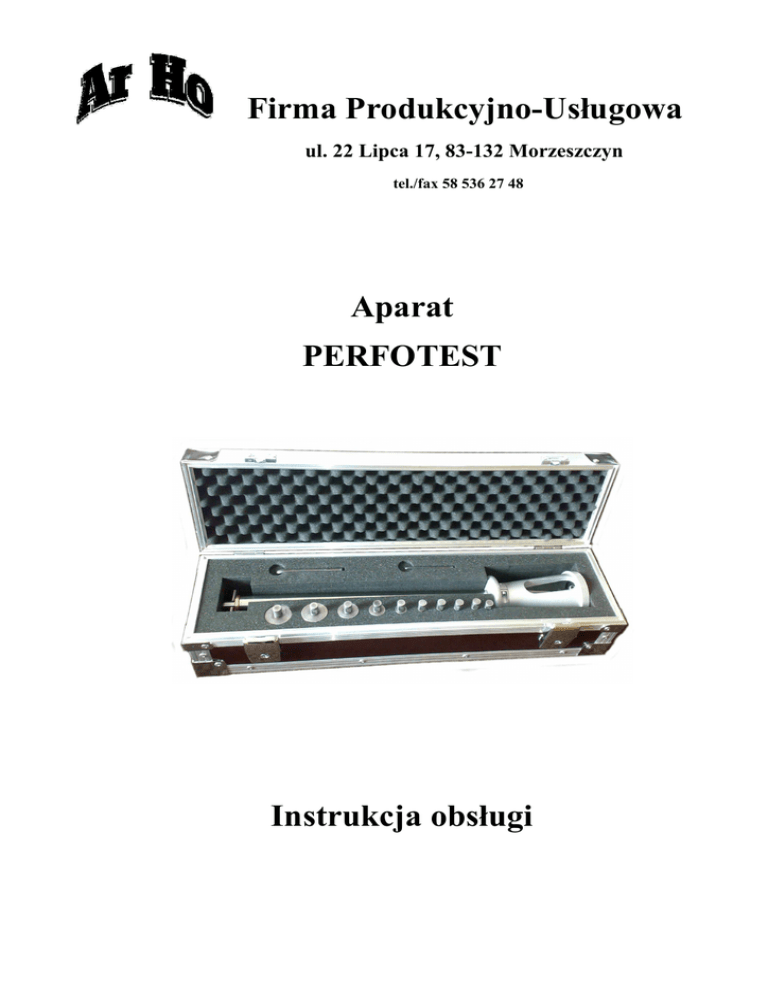

Aparat
PERFOTEST
Instrukcja obsługi
SPIS TREŚCI
1.
Opis techniczny ............................................................................................................................2
1.1
Przeznaczenie .......................................................................................................................2
1.2
Budowa.................................................................................................................................2
1.3
Wyposażenie ........................................................................................................................3
2. Obsługa aparatu............................................................................................................................3
2.1
Montaż wgłębników .............................................................................................................3
2.2
Regulacja położenia kołnierza..............................................................................................4
2.3
Wykonanie testu odporności na przebicie............................................................................4
2.4
Interpretacja wyników..........................................................................................................5
-1-
1.
OPIS TECHNICZNY
1.1
Przeznaczenie
Aparat PERFOTEST jest przyrządem odwzorowujący działanie obciążeń powodujących przebicie.
Przeznaczony jest do kontroli odporności na przebicie zewnętrznej warstwy w systemach
ociepleniowych z wyprawą tynkarską. Należy go stosować w sytuacji gdy całkowita grubość
wszystkich warstw tynku jest mniejsza niż 6 mm.
1.2
Budowa
Przyrząd wykonany jest w formie rury wewnątrz której znajduje się bijak napędzany sprężyną. Na
końcu aparatu umieszczony jest blok mocowania wgłębników oraz kołnierz z pierścieniem
oporowym. Z drugiej strony znajduje się uchwyt do naciągania sprężyny, która po naciągnięciu i
zwolnieniu wyrzuca bijak w stronę bloku mocowania wgłębników. W chwili zderzenia bijaka z
blokiem następuje przekazanie energii wgłębnikowi i uderzenie w badany materiał. Energia
uderzenia odpowiada energii kuli o masie 0,5 kg spadającej z wysokości 0,765 m.
1
6
2
3
7
Budowa aparatu PERFOTEST
4
123456789-
wymienny wgłębnik
kołnierz
blok mocowania wgłębnika
bijak
sprężyna
śruba do mocowania wgłębnika
śruba ustalająca pozycję kołnierza
pierścień oporowy
uchwyt do naciągania sprężyny
8
5
9
-2-
1.3
Wyposażenie
W skład wyposażenia aparatu PERFOTEST wchodzą:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Wgłębnik walcowy Ø4
Wgłębnik walcowy Ø6
Wgłębnik walcowy Ø8
Wgłębnik walcowy Ø10
Wgłębnik walcowy Ø12
Wgłębnik walcowy Ø15
Wgłębnik walcowy Ø20
Wgłębnik walcowy Ø25
Wgłębnik walcowy Ø30
Wgłębnik sferyczny R30
Klucz imbusowy 5
Klucz imbusowy 3
Instrukcja obsługi
Kufer transportowy
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
szt. 1
2.
OBSŁUGA APARATU
2.1
Montaż wgłębników
Wgłębnik należy umieścić w otworze bloku mocującego poczym unieruchomić go śrubą mocującą
za pomocą klucza nimbusowego. Należy przy tym zwrócić uwagę aby wgłębnik dokładnie
przylegał do swojej powierzchni oporowej. Poniższy rysunek przedstawia poprawnie zamontowany
wgłębnik.
1
Mocowanie wgłębnika
1234-
2
klucz imbusowy 5
śruba do mocowania wgłębnika
wgłębnik
powierzchnia oporowa wgłębnika
3
4
-3-
4
2.2
Regulacja położenia kołnierza
5 mm
Chociaż przyrząd dostarczony został w stanie gotowym do użytkowania, zaleca się okresową
kontrolę położenia kołnierza. Kontrola polega na ocenie odległości pomiędzy poprawnie
zamontowanym wgłębnikiem a powierzchnią czołową kołnierza, która powinna wynosić około 5
mm. Sprawdzenie należy wykonać w pozycji pionowej tak aby blok mocujący wgłębnik przyjął
skrajne położenie, a następnie po przyłożeniu linijki do kołnierza należy wzrokowo ocenić odległość
pomiędzy wgłębnikiem a linijką. Jeżeli odległość wyraźnie odbiega od 5 mm konieczna jest jej
regulacja. W tym celu należy przy pomocy klucza imbusowego poluzować śrubę ustalającą pozycję
kołnierza, wyregulować odległość pomiędzy wgłębnikiem a kołnierzem i ustalić pozycję kołnierza
śrubą. Rysunek przedstawia poprawne położenie kołnierza.
1
Położenie kołnierza oporowego
1- śruba ustalająca pozycję kołnierza
2.3
Wykonanie testu odporności na przebicie
Aby wykonać test odporności na przebicie należy przyłożyć kołnierz aparatu do badanej
powierzchni trzymając go lewą ręką przed pierścieniem oporowym. Ręka powinna być
wyprostowana w łokciu i należy mocno docisnąć kołnierz do badanej płaszczyzny. Następnie prawą
ręką przy użyciu dwóch palców popchnąć do oporu uchwyt do napinania sprężyny co przysunie
wgłębnik do badanej powierzchni, a następnie trzeba naciągnąć do oporu sprężynę (podobnie jak
łucznik napinający cięciwę łuku), poczym gwałtownie ją zwolnić.
Wykonanie testu odporności na przebicie
-4-
Przy zwalnianiu uchwytu do napinania sprężyny konieczne jest zwrócenie uwagi by nie nastąpiło
przechylenie bądź przemieszczenie aparatu gdyż wpłynie to na jakość wykonanego badania
(energia uderzenia wgłębnika będzie mniejsza). Należy wykonać co najmniej 5 uderzeń
wgłębnikiem Ø30, następnie 5 uderzeń wgłębnikiem Ø25, i tak dalej aż do pojawienia się przebicia.
Układ rąk przy wykonaniu testu odporności na przebicie.
2.4
Interpretacja wyników
Interpretacja wyników opisana jest szczegółowo w wytycznych do europejskich aprobat
technicznych ETAG 004 w punkcie 6.1.3.3. i polega na przyporządkowaniu odpowiedniej kategorii
do danego wyrobu, w zależności od rozmiaru wgłębnika powodującego przebicie.
koniec
Firma Produkcyjno-Usługowa
„Ar Ho”
Artur Hołosiewicz
ul. 22 Lipca 17, 83-132 Morzeszczyn
tel./fax: 58 536 27 48 gsm: 603 05 23 71
