Samodzielna Pracownia Modelowania Mezoskalowego (1997-2004)
1.Wstęp
Historię wichury nad Polską z dnia 28.03.1997 r. można zacząć obserwując kolejne mapy
synoptyczne, poczynając od 26.03.1997 godz. 12.00. Pole ciśnienia nad Europą i Atlantykiem
zdominowane było przez stary, degradujący się cyklon w masie powietrza polarnego, z centrum
nad Morzem Norweskim. Poza cyklonem przez kontynent europejski i daleko w głąb Atlantyku
rozciągała się główna planetarna strefa frontowa. Na peryferiach zachodnich tego frontu, daleko
nad Atlantykiem, obserwowane było płytkie zafalowanie, manifestujące się jedną zamkniętą
izobarą i ciśnieniem w ośrodku rzędu 1010 hPa .
W ciągu 24 godzin zafalowanie to wędrowało na wschód, w kierunku na Irlandię i Wielką
Brytanię, a jego amplituda ulegała jedynie niewielkim wahaniom. W ciągu następnych 12 godzin
zaburzenie to pogłębia się o 10 hPa i dostając się w strumień sterujący starego ośrodka
norweskiego, przeżywa stadium raptownej cyklogenezy (typu bombowego, której kryterium - za
często cytowanym w literaturze Sandersem i Gyakumem, 1980 - wynosi, w zależności od
szerokości geograficznej około 30 hPa na 15 godzin). Młody, aktywnie pogłębiający się cyklon,
znajdujący się w orbicie niżu norweskiego "ślizga się" teraz po froncie polarnym,
przemieszczając się nad Morzem Północnym ku cieśninom duńskim, by o godz. 6.00 28 marca
1997 r. znaleźć się w rejonie północno-zachodniej Polski. Przechodząc nad Polską, w ciągu
następnych 6 godzin, spowodował katastrofalne zniszczenia i śmierć 11 osób. O godz. 12 GMT
jego centrum znalazło się około 30 km na N-W od radaru Legionowa, tak że przejście wiru
zostało w całości szczęśliwie uchwycone przez radar.

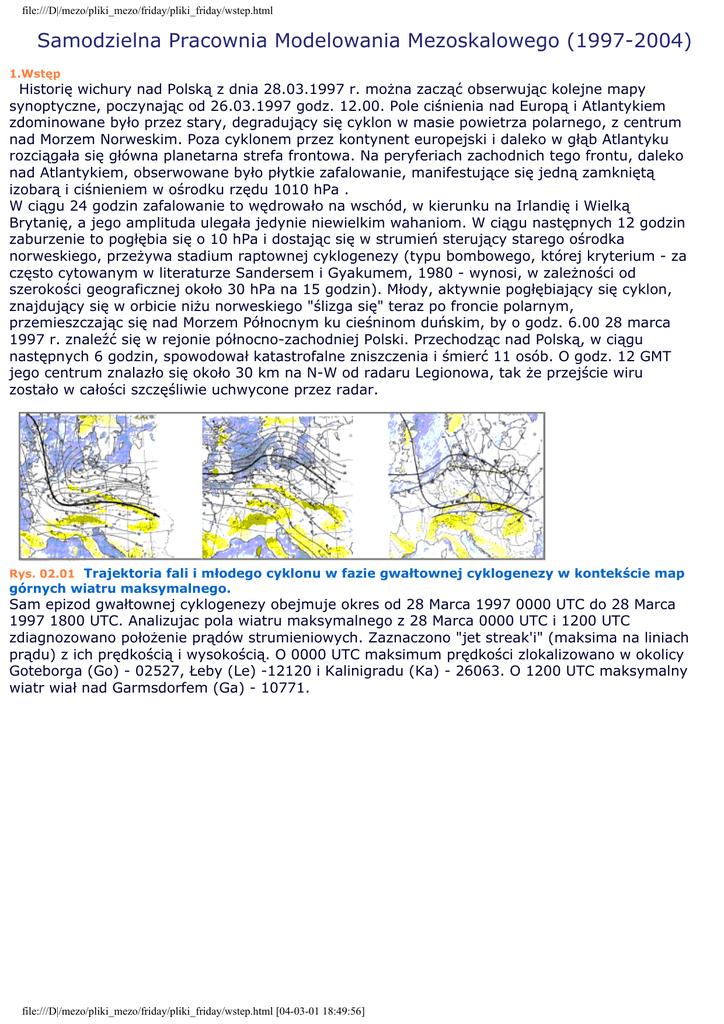

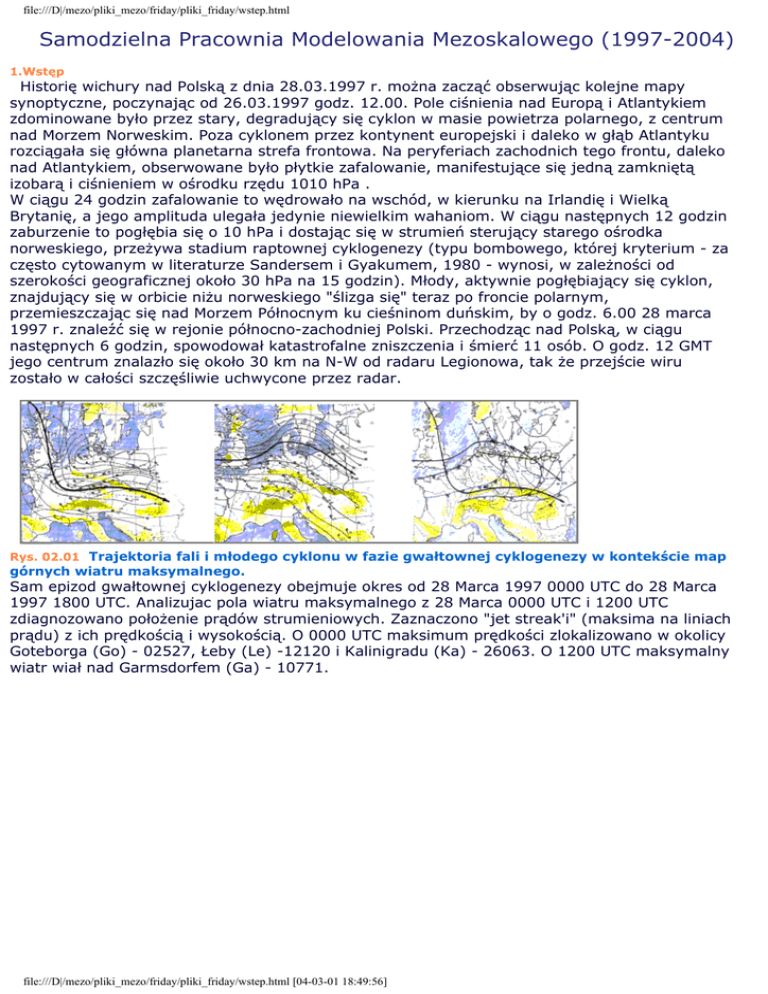

Rys. 02.01 Trajektoria fali i młodego cyklonu w fazie gwałtownej cyklogenezy w kontekście map
górnych wiatru maksymalnego.
Sam epizod gwałtownej cyklogenezy obejmuje okres od 28 Marca 1997 0000 UTC do 28 Marca
1997 1800 UTC. Analizujac pola wiatru maksymalnego z 28 Marca 0000 UTC i 1200 UTC
zdiagnozowano położenie prądów strumieniowych. Zaznaczono "jet streak'i" (maksima na liniach
prądu) z ich prędkością i wysokością. O 0000 UTC maksimum prędkości zlokalizowano w okolicy
Goteborga (Go) - 02527, Łeby (Le) -12120 i Kalinigradu (Ka) - 26063. O 1200 UTC maksymalny
wiatr wiał nad Garmsdorfem (Ga) - 10771.
