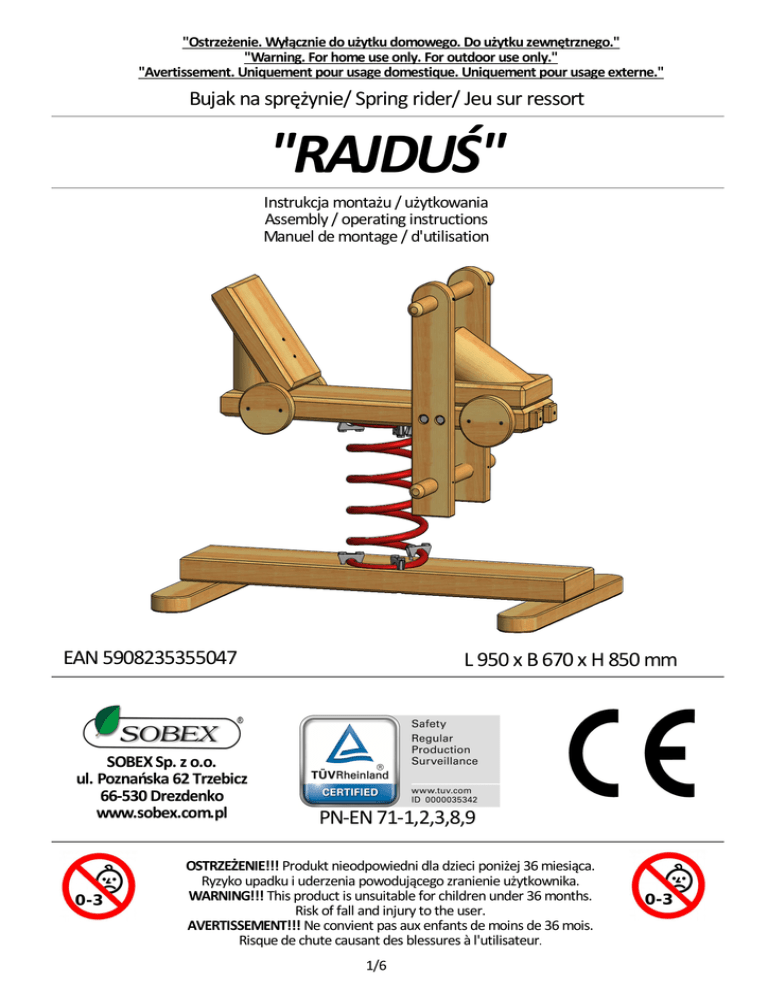

Bujak na sprężynie/ Spring rider/ Jeu sur ressort PN

Bujak na sprężynie/ Spring rider/ Jeu sur ressort PN

"Ostrze enie. Wy cznie do u ytku domowego. Do u ytku zewn trznego."
"Warning. For home use only. For outdoor use only."
"Avertissement. Uniquement pour usage domestique. Uniquement pour usage externe."
Bujak na spr ynie/ Spring rider/ Jeu sur ressort
"RAJDU "
Instrukcja monta u / u ytkowania
Assembly / operating instructions
Manuel de montage / d'utilisation
EAN 5908235355047
SOBEX Sp. z o.o.
ul. Pozna ska 62 Trzebicz
66-530 Drezdenko
www.sobex.com.pl
L 950 x B 670 x H 850 mm
PN-EN 71-1,2,3,8,9
OSTRZE ENIE!!! Produkt nieodpowiedni dla dzieci poni ej 36 miesi ca.
Ryzyko upadku i uderzenia powoduj cego zranienie u ytkownika.
WARNING!!! This product is unsuitable for children under 36 months.
Risk of fall and injury to the user.
AVERTISSEMENT!!! Ne convient pas aux enfants de moins de 36 mois.
Risque de chute causant des blessures l'utilisateur.
1/6
PL
Bujak na spr ynie "RAJDU "
Instrukcja u ytkowania
Bujak nale y stawia wy cznie na powierzchniach p askich takich jak np. trawnik lub piasek, co najmniej 2m od
innych obiekt w, takich jak np.: dom, gara , p ot, linka do zawieszania prania, zwisaj ce ga zie, kable elektryczne,
droga wjazdowa itp. Bujak nie mo e by ustawiony na betonie, asfalcie i innej twardej powierzchni. Obszar strefy
bezpiecze stwa powinien by pokryty piaskiem, drobnym wirem lub innymi materia ami agodz cymi upadek.
Konstrukcja musi by sprawdzana pod wzgl dem mo liwych uszkodze lub murszenia i butwienia drewna. Zaleca si
malowanie drewna kolorowymi impregnatami minimum raz na 3 lata. W trudnych warunkach klimatycznych
malowanie nale y przeprowadza cz ciej. Raz w roku nale y przeprowadza inspekcj zabawki, sprawdzaj c stan jej
podstawowych cz ci, stabilno oraz wytrzyma o po cze rubowych. ruby, czniki oraz inne akcesoria musz
by skontrolowane pod k tem ich zu ycia si lub uszkodzenia i wymienione w razie potrzeby. W przypadku
stwierdzenia uszkodze niemo liwych do naprawienia, nale y taki bujak ca kowicie wycofa z u ytkowania.
Wszystkie cz ci metalowe musz by naoliwione. Dodatkowo nale y dokonywa kontroli zabawki na bie co
przynajmniej raz na dwa tygodnie.
NIEPRZESTRZEGANIE WW. ZALECE STWARZA NIEBEZPIECZE STWO WYPADKU!
"Ostrze enie. Wy cznie do u ytku domowego. Do u ytku zewn trznego."
Bujak przeznaczony jest dla dzieci od 3 do 14 lat.
Spring rider "RAJDU "
Operating instructions
EN
The spring rider should only be placed on flat surfaces, such as lawns or sand, at least 2m from other objects, such
as houses, garages, fences, clothes dryers, hanging cables, exit ways, etc. The spring rider must not be placed on
concrete, asphalt or other hard surfaces. The safety area should be covered with sand, fine gravel or other
materials that can mitigate impacts.
Check the structure for possible damage, wood rot or decay. It is recommended to coat the wood with colored
impregnating agent at least once in every 3 years. In harsh climate, impregnate the wood more frequently. Once a
year inspect the toy - check its main components, stability and the condition of screw connections. The screws,
connecting elements and other accessories must be checked for wear and damage, and replaced if needed. In
case of irreparable damage, the spring rider must be put out of use. All metal parts must be lubricated.
Additionally, the toy should be checked at least every two weeks.
FAILURE TO COMPLY WITH THE ABOVE RECOMMENDATIONS MAY LEAD TO ACCIDENTS!
"Warning. For home use only. For outdoor use only.
The spring rider was designed for children 3-14 years old.
Jeu sur ressort "RAJDU "
Manuel d'utilisation
FR
Le jeu ne devrait tre plac que sur des surfaces planes telles que pelouse ou sable, loign au moins 2 m d'autres
objets, tels que:.. maison, garage, cl ture, fil pour accrocher la lessive, branches, c bles, route d'entr e etc. Le jeu
ne peut pas tre plac sur le b ton, l'asphalte et d'autres surfaces dures. La zone de s curit devrait tre recouverte
de sable, de gravier fin ou d'autre mat riaux att nuant la chute.
La structure doit tre v rifi e en termes de possibles dommages ou de pourriture du bois. Il est recommand de
peindre le bois avec des produits de traitement en couleur au moins une fois tous les 3 ans. Dans les climats rudes,
cette op ration doit tre effectu e plus souvent. Une fois par an, inspecter le jouet pour v rifier l' tat de ses
l ments de base, la stabilit et la solidit des joints boulonn s. Les boulons, les connecteurs et d'autres
composants doivent tre inspect s en termes d'usure ou de dommages et remplac s si n cessaire. En cas de
dommages irr parables, le jeu doit tre mis hors service. Toutes les pi ces m talliques doivent tre lubrifi es. En
outre, inspecter le jouet sur une base r guli re, au moins une fois toutes les deux semaines.
LE NON RESPECT DE CES R GLES ENTRA NE LE RISQUE D'ACCIDENT!
"Avertissement Uniquement pour usage domestique. Uniquement pour usage externe."
Le jeu est con u pour les enfants de 3 14 ans.
2/6
PL
Bujak na spr ynie "RAJDU "
Instrukcja monta u - og lna
Informacje og lne:
1. Przed przyst pieniem do monta u, nale y przeczyta instrukcj w ca o ci oraz sprawdzi zawarto zestawu.
2. Monta u powinna dokonywa osoba doros a.
3. Przed przyst pieniem do monta u nale y przygotowa pod o e w miejscu stawiania bujaka.
4. W miejscach czenia ze sob drewna za pomoc wkr t w, nale y uprzednio wykona otw r o rednicy nieco
mniejszej od rednicy u ywanego wkr ta.
Czynno ta jest konieczna z uwagi na mo liwo p kania drewna podczas wkr cania wkr t w bez nawiercania.
Producent nie ponosi odpowidzialno ci za skutki niedostosowania si do informacji oraz zalece producenta
zawartych w niniejszej instrukcji.
EN
Spring rider "RAJDU "
Assembly instructions - general
General information:
1. Before the assembly, please read the instructions in full and check the contents of the set.
2. The assembly should be carried out by an adult.
3. Before assembly, prepare the surface where the spring rider is to be placed.
4. At the connection point between two pieces of wood, drill a pilot hole that is slightly smaller in diameter,
before connecting them with the screw.
This step is necessary to prevent wood cracking which could happen if the screws are placed without the pilot
hole.
The manufacturer shall not be responsible in any way for the results of failure to comply with the
manufacturer's recommendations given herein.
FR
Jeu sur ressort "RAJDU "
Manuel de montage - principes de base
Informations g n rales:
1. Avant le montage, lire attentivement le manuel et v rifier le contenu de l'ensemble.
2. Le montage doit tre effectu par une personne adulte.
3. Avant le montage, pr parer le substrat pour y placer le jeu.
4. Aux points de connexion du bois l'aide de boulons, percer d'abord un trou ayant un diam tre l g rement
inf rieur au diam tre du boulon utilis .
Cela est n cessaire en raison de la possibilit de fissuration du bois lors du vissage sans per age.
Le fabricant n'est pas responsable des cons quences de ne pas respecter les informations et les consignes du
fabricant contenues dans ce manuel.
Podstawowe narz dzia potrzebne do monta u
Basic tools required for assembly
Outils de base n cessaires pour le montage
3/6
PL
Instrukcja monta u: Bujak na spr ynie RAJDU
Element
1
2
3
4
5
6
7
8
9
10
11
A
B
C
D
E
F
G
Ilo
2
1
1
2
1
1
1
1
2
4
2
1
6
6
6
8
10
14
Lista element w zestawu
Nazwa
Noga
Podstawa
Siedzonko
Wspornik poprzeczek
Zderzak
Maska
Oparcie
Podp rka oparcia
Poprzeczka
Ko a
wiat a
Spr yna
cznik
ruba z podkladk oraz nakr tk
Wkr t do drewna (6-k tny)
Wkr t do drewna z podk adk (6-k tny)
Wkr t do drewna
Wkr t do drewna
Opis
40x95x670
60x200x950
60x200x750
40x95x600
60x200x250
130x230
60x200x270
130x200
38x500
130x30
45x45x20
8x80
8x80
8x80
5x100
4x50
850
90
Instrukcja monta u - opis czynno ci:
1. Po cz nogi (1) z podstaw (2) wkr tami (E).
2. Umie mask (6) na zderzaku (5) i przymocuj wkr tami (F).
3. Po cz oparcie (7) z podp rk (8) wkr tami (F).
4. Po czone mask (6) i zderzak (5) oraz oparcie (7) z podp rk (8) umie na siedzonku (3) i przymocuj za pomoc wkr t w (F).
5. Wsporniki poprzeczek (4) przymocuj do siedzonka (3) wkr tami (E).
6. Umie spr yn (A) na podstawie (2) i przymocuj za pomoc cznik w (B) i rub (C).
7. Umie autko na spr ynie (A) i przymocuj cznikami (B) i wkr tami (D).
8. Umie poprzeczki (9) w otworach wspornik w (4) i przymocuj wkr tami (G).
Ko a (10) i wiat a (11) przykr do siedzonka (3) wkr tami (G).
WA NE!!!
DOPUSZCZALNA ILO U YTKOWNIK W - 1
WSZELKIE CZ CI ZAMIENNE DOST PNE S U PRODUCENTA
NIE NALE Y MODYFIKOWA ZABAWKI AKTYWIZUJ CEJ WE W ASNYM ZAKRESIE
PROSZ POZOSTAWI INSTRUKCJ W RAZIE KONIECZNO CI P NIEJSZEGO JEJ WYKORZYSTANIA
670
950
4/6
530
370
160
EN
Assembly Instructions: Spring rider RAJDU
Components list
Name
Component Quantity
1
Leg
2
2
1
Stand
3
1
Seat
4
2
Cross bar supports
5
Bumper
1
1
6
Hood
7
1
Backrest
8
1
Backrest support
9
2
Crossbar
10
4
Wheels
11
2
Headlights
A
1
Spring
B
6
Connector
C
6
Screw with nut and washer
D
6
Wood screw (hexagonal)
E
8
Wood screw with washer (hexagonal)
F
10 Wood screw
14 Wood screw
G
Description
40x95x670
60x200x950
60x200x750
40x95x600
60x200x250
130x230
60x200x270
130x200
38x500
130x30
45x45x20
8x80
8x80
8x80
5x100
4x50
Assembly instructions - steps:
1. Use the screws (E) to connect the legs (1)
with the base (2).
2. Place the hood (6) on the bumper (5) and
fix it with the screws (F).
3. Fix the backrest (7) to the support (8) with
the screws (F).
4. Place the hood (6) assembled with the
bumper (5) and the backrest (7) fixed to the
support (8) on the seat (3) and fix with the
screws (F).
5. Fix the crossbar supports (4) to the seat
(3) with the screws (E).
6. Place the spring (A) on the base (2) and fix
with the connectors (B) and screws (C).
7. Place the car on the spring (A) and fix it
with the connectors (B) and screws (D).
8. Place the crossbars (9) in the holes of the
front supports (4) and fix it with the screws
(G).
Fix the wheels (10) and the headlights (11)
to the seat (3) with the screws (G).
IMPORTANT!!!
MAXIMUM ALLOWED NUMBER OF USERS - 1
CONTACT THE MANUFACTURER FOR ALL REQUIRED SPARE PARTS
DO NOT MAKE YOUR OWN MODIFICATIONS TO THE OUTDOOR ACTIVITY TOY
PLEASE KEEP THE INSTRUCTIONS FOR FUTURE REFERENCE
FR
Manuel de montage: Jeu sur ressort RAJDU
l ment
1
2
3
4
5
6
7
8
9
10
11
A
B
C
D
E
F
G
Liste des composants
Nom
Quantit
2
Pied
Base
1
1
Si ge
2
Supports de traverses
1
Pare-chocs
1
Carrosserie
1
Dossier
1
Support du dossier
2
Traverse
4
Roues
2
Feux
1
Ressort
6
Connecteur
6
Vis avec rondelle et crou
6
Boulon bois ( t te hexagonale)
8
Boulon bois avec rondelle ( t te
hexagonale)
10
Boulon bois
14
Boulon bois
Description
40x95x670
60x200x950
60x200x750
40x95x600
60x200x250
130x230
60x200x270
130x200
38x500
130x30
45x45x20
8x80
8x80
8x80
5x100
4x50
Manuel de montage - Description des
op rations:
1. Fixer les pieds (1) la base (2) l'aide des
boulons (E).
2. Placer la carrosserie (6) sur le pare-chocs
(5) et la fixer l'aide des boulons (E).
3. Relier le dossier (7) avec le support (8)
l'aide des boulons (F).
4. Placer la carrosserie (6) et le pare-chocs
(5) reli s ainsi que le dossier (7) avec le
support (8) sur le si ge (3) et les fixer l'aide
des boulons (F).
5. Fixer les supports de traverses (4) au si ge
(3) l'aide des boulons (E).
6. Placer le ressort (A) sur la base (2) et le
fixer l'aide des connecteurs (B) et les vis
(C).
7. Placer la voiture sur le ressort (A) et la
fixer l'aide des connecteurs (B) et les vis
(D).
8. Introduire les traverses (9) dans les trous
des supports (4) et les fixer l'aide des
boulons (G).
Fixer les roues (10) et les feux (11) au si ge
(3) l'aide des boulons (G).
IMPORTANT!!!
NOMBRE D'UTILISATEUR ADMIS - 1
TOUTES LES PI CES DE RECHANGE DISPONIBLES CHEZ LE FABRICANT
NE PAS MODIFIER LE JOUET DE MANI RE AUTONOME
CONSERVER LE MANUEL POUR SA CONSULTATION FUTURE
5/6
PL Instrukcja monta u: Bujak na spr ynie RAJDU
EN Assembly Instructions: Spring rider RAJDU
FR Manuel de montage: Jeu sur ressort RAJDU
2
1.
2.
3.
6
7
F
1
5
E
4.
7
6
F
8
5
8
5.
E
4
3
F
6.
F
C
A
C
3
B
E
B
7.
2
3
G
9
8.
10
4
3
11
B
D
G
A
11
10
G
G
G
9
6/6
B
D
