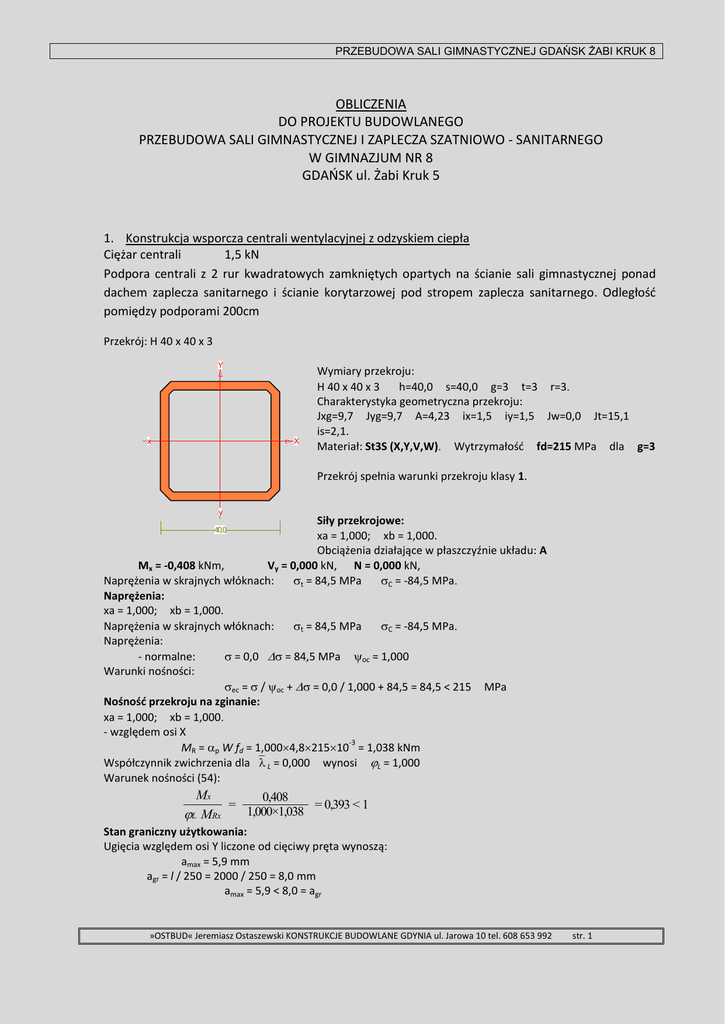

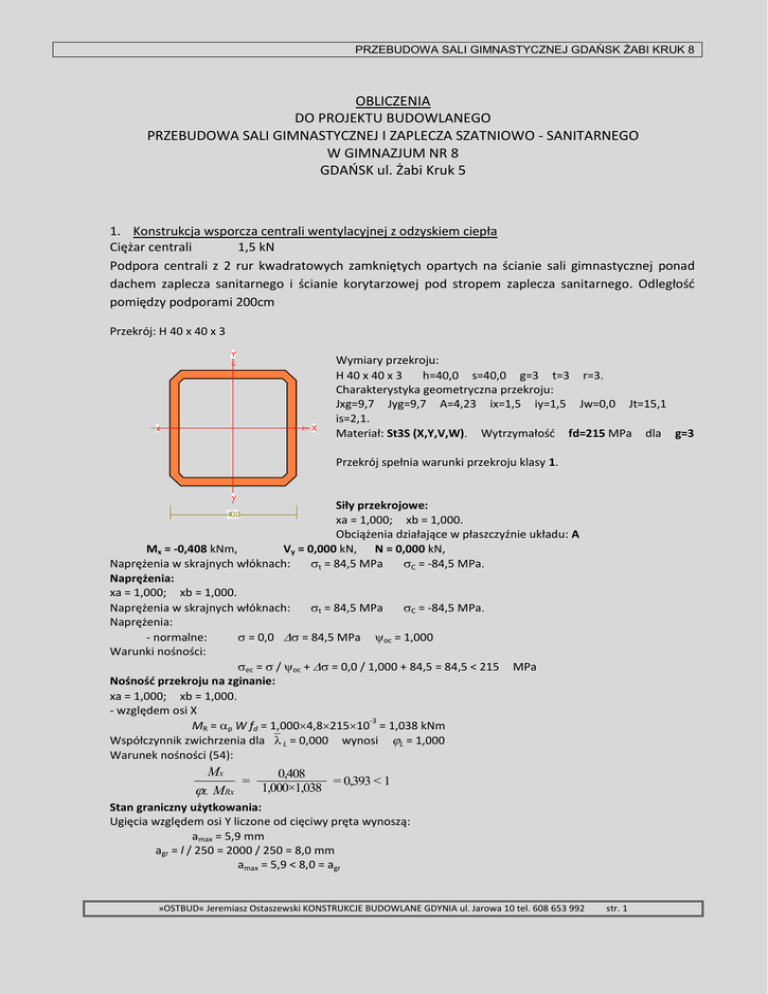

PRZEBUDOWA SALI GIMNASTYCZNEJ GDAŃSK ŻABI KRUK 8
OBLICZENIA
DO PROJEKTU BUDOWLANEGO
PRZEBUDOWA SALI GIMNASTYCZNEJ I ZAPLECZA SZATNIOWO - SANITARNEGO
W GIMNAZJUM NR 8
GDAŃSK ul. Żabi Kruk 5
1. Konstrukcja wsporcza centrali wentylacyjnej z odzyskiem ciepła
Ciężar centrali
1,5 kN
Podpora centrali z 2 rur kwadratowych zamkniętych opartych na ścianie sali gimnastycznej ponad
dachem zaplecza sanitarnego i ścianie korytarzowej pod stropem zaplecza sanitarnego. Odległość
pomiędzy podporami 200cm
Przekrój: H 40 x 40 x 3
Y
x
X
Wymiary przekroju:
H 40 x 40 x 3
h=40,0 s=40,0 g=3 t=3 r=3
Charakterystyka geometryczna przekroju:
Jxg=9,7 Jyg=9,7 A=4,23 ix=1,5 iy=1,5 Jw=0,0 Jt=15,1
is=2,1.
40,0
Materiał: St3S (X,Y,V,W) Wytrzymałość fd=215 MPa dla g=3
Przekrój spełnia warunki przekroju klasy 1.
y
Siły przekrojowe:
xa = 1,000; xb = 1,000.
Obciążenia działające w płaszczyźnie układu: A
Mx = -0,408 kNm,
Vy = 0,000 kN, N = 0,000 kN,
Naprężenia w skrajnych włóknach:
t = 84,5 MPa
C = -84,5 MPa
Naprężenia:
xa = 1,000; xb = 1,000.
Naprężenia w skrajnych włóknach:
t = 84,5 MPa
C = -84,5 MPa
Naprężenia:
- normalne:
 = 0,0  = 84,5 MPa oc = 1,000
Warunki nośności:
ec =  / oc +  = 0,0 / 1,000 + 84,5 = 84,5 < 215 MPa
Nośność przekroju na zginanie:
xa = 1,000; xb = 1,000
- względem osi X
-3
MR = p W fd = 1,0004,821510 = 1,038 kNm
Współczynnik zwichrzenia dla  L = 0,000 wynosi L = 1,000
Warunek nośności (54):
40,0
Mx
0,408
=
= 0,393 < 1
1,000×1,038
L MRx
Stan graniczny użytkowania:
Ugięcia względem osi Y liczone od cięciwy pręta wynoszą:
amax = 5,9 mm
agr = l / 250 = 2000 / 250 = 8,0 mm
amax = 5,9 < 8,0 = agr
»OSTBUD« Jeremiasz Ostaszewski KONSTRUKCJE BUDOWLANE GDYNIA ul. Jarowa 10 tel. 608 653 992
str. 1
PRZEBUDOWA SALI GIMNASTYCZNEJ GDAŃSK ŻABI KRUK 8
2. Konstrukcja wsporcza centrali wentylacyjnej
Ciężar centrali
9,93 kN
Podpora centrali z 2 rur kwadratowych zamkniętych opartych na ścianie sali gimnastycznej pod
dachem zaplecza sanitarnego i ścianie korytarzowej. Odległość pomiędzy podporami 200cm
Przyjęto 2 rury kwadratowe zamknięte o przekroju 80/80/3mm
Przekrój: H 80 x 80 x 4
Y
x
X
Wymiary przekroju:
H 80 x 80 x 4
h=80,0 s=80,0 g=4 t=4 r=4
Charakterystyka geometryczna przekroju:
Jxg=127,0 Jyg=127,0 A=13,40 ix=3,1 iy=3,1 Jw=0,2
Jt=196,4 is=4,4.
80,0
Materiał: St3S (X,Y,V,W) Wytrzymałość fd=215 MPa dla
Przekrój spełnia warunki przekroju klasy 1.
y
Siły przekrojowe:
xa = 1,000; xb = 1,000.
Obciążenia działające w płaszczyźnie układu: A
Mx = -3,176 kNm,
Vy = 0,000 kN, N = 0,000 kN,
Naprężenia w skrajnych włóknach:
t = 100,0 MPa
C = -100,0 MPa
Naprężenia:
xa = 1,000; xb = 1,000.
Naprężenia w skrajnych włóknach:
t = 100,0 MPa
C = -100,0 MPa
Naprężenia:
- normalne:
 = 0,0  = 100,0 MPa oc = 1,000
Warunki nośności:
ec =  / oc +  = 0,0 / 1,000 + 100,0 = 100,0 < 215 MPa
Nośność przekroju na zginanie:
xa = 1,000; xb = 1,000
- względem osi X
-3
MR = p W fd = 1,00031,821510 = 6,826 kNm
Współczynnik zwichrzenia dla  L = 0,000 wynosi L = 1,000
Warunek nośności (54):
80,0
Mx
L MRx
=
3,176
= 0,465 < 1
1,000×6,826
Stan graniczny użytkowania:
Ugięcia względem osi Y liczone od cięciwy pręta wynoszą:
amax = 3,5 mm
agr = l / 250 = 2000 / 250 = 8,0 mm
amax = 3,5 < 8,0 = agr
mgr inż. Marian SAK
uprawnienia proj. nr 8/66
