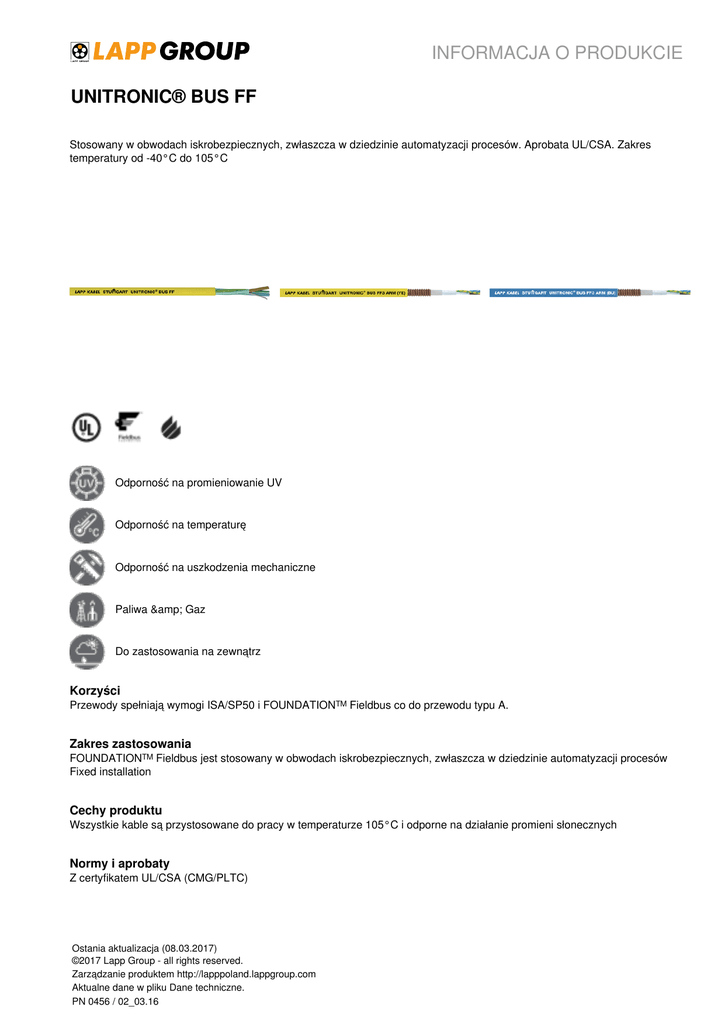

INFORMACJA O PRODUKCIE UNITRONIC® BUS FF

INFORMACJA O PRODUKCIE
UNITRONIC® BUS FF
Stosowany w obwodach iskrobezpiecznych, zwłaszcza w dziedzinie automatyzacji procesów. Aprobata UL/CSA. Zakres
temperatury od -40°C do 105°C
Odporność na promieniowanie UV
Odporność na temperaturę
Odporność na uszkodzenia mechaniczne
Paliwa & Gaz
Do zastosowania na zewnątrz
Korzyści
Przewody spełniają wymogi ISA/SP50 i FOUNDATION™ Fieldbus co do przewodu typu A.
Zakres zastosowania
FOUNDATION™ Fieldbus jest stosowany w obwodach iskrobezpiecznych, zwłaszcza w dziedzinie automatyzacji procesów
Fixed installation
Cechy produktu
Wszystkie kable są przystosowane do pracy w temperaturze 105°C i odporne na działanie promieni słonecznych
Normy i aprobaty
Z certyfikatem UL/CSA (CMG/PLTC)
Ostania aktualizacja (08.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
INFORMACJA O PRODUKCIE
UNITRONIC® BUS FF
Budowa produktu
Przewody bus firmy Lapp do FOUNDATION™ Fieldbus dostępne są w 4 wersjach:
3 żyły, niezbrojone, drut uziemiający
3 żyły, zbrojone (taśma miedziana, spawana wzdłużnie oraz spiralnie karbowana), drut uziemiający Wersja żółta i niebieska
2 żyły, niezbrojone, drut uziemiający
Dane techniczne
Klasyfikacja:
ETIM 5.0 Class-ID: EC000830
Opis klasy ETIM 5.0: Przewody do transmisji danych
Szczytowe napięcie robocze:
300 V
Rezystancja żyły:
≤ 24 Om/km
Minimalny promień gięcia:
15 x średnica zewnętrzna
Napięcie próbne:
1500 V
Impedancja falowa:
100 ± 20 Ω przy 31,25 kHz
Zakres temperatury:
-40°C lub -25°C do +105°C, patrz specyfikacja techniczna.
Wskazówka
Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie
jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji).
Standardowe odcinki proszę sprawdzić na: www.lapppolska.pl
Foundation™ jest zastrzeżoną marką Fieldbus Foundation
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
* Podane ceny to ceny netto bez podatku VAT i dodatkowych opłat. Sprzedaż klientom biznesowym.
Ostania aktualizacja (08.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Oznaczenie wyrobu
Liczba par i średnica żył
[mm]
Średnica zewnętrzna [mm]
Indeks miedzi [kg/km]
Waga [kg/km]
2170350
UNITRONIC® BUS FF 3
1x2x1.1 + 1x1.1 Ø
7,9
48,3
93
2170351
UNITRONIC® BUS FF 3
ARM (YE)
1x2x1.1 + 1x1.1 Ø
12,3
125
182
2170353
UNITRONIC® BUS FF 3
ARM (BU)
1x2x1.1 + 1x1.1 Ø
12,3
125
182
2170352
UNITRONIC® BUS FF 2
1 x 2 x 1,1
7,9
39,7
82
UNITRONIC® BUS FF
Ostania aktualizacja (08.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Numer katalogowy
