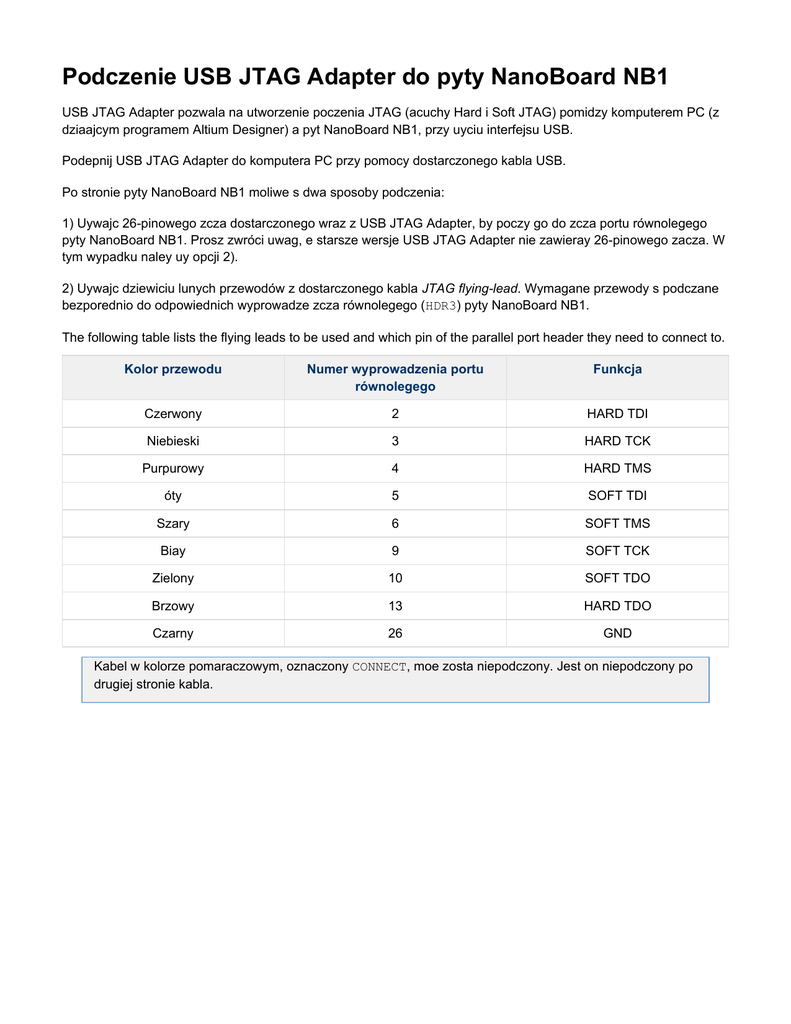

Podczenie USB JTAG Adapter do pyty NanoBoard NB1

Podczenie USB JTAG Adapter do pyty NanoBoard NB1
USB JTAG Adapter pozwala na utworzenie poczenia JTAG (acuchy Hard i Soft JTAG) pomidzy komputerem PC (z
dziaajcym programem Altium Designer) a pyt NanoBoard NB1, przy uyciu interfejsu USB.
Podepnij USB JTAG Adapter do komputera PC przy pomocy dostarczonego kabla USB.
Po stronie pyty NanoBoard NB1 moliwe s dwa sposoby podczenia:
1) Uywajc 26-pinowego zcza dostarczonego wraz z USB JTAG Adapter, by poczy go do zcza portu równolegego
pyty NanoBoard NB1. Prosz zwróci uwag, e starsze wersje USB JTAG Adapter nie zawieray 26-pinowego zacza. W
tym wypadku naley uy opcji 2).
2) Uywajc dziewiciu lunych przewodów z dostarczonego kabla JTAG flying-lead. Wymagane przewody s podczane
bezporednio do odpowiednich wyprowadze zcza równolegego (HDR3) pyty NanoBoard NB1.
The following table lists the flying leads to be used and which pin of the parallel port header they need to connect to.
Kolor przewodu
Numer wyprowadzenia portu
równolegego
Funkcja
Czerwony
2
HARD TDI
Niebieski
3
HARD TCK
Purpurowy
4
HARD TMS
óty
5
SOFT TDI
Szary
6
SOFT TMS
Biay
9
SOFT TCK
Zielony
10
SOFT TDO
Brzowy
13
HARD TDO
Czarny
26
GND
Kabel w kolorze pomaraczowym, oznaczony CONNECT, moe zosta niepodczony. Jest on niepodczony po
drugiej stronie kabla.
Przewody podczone do zcza portu równolegego pyty NanoBoard NB1.
