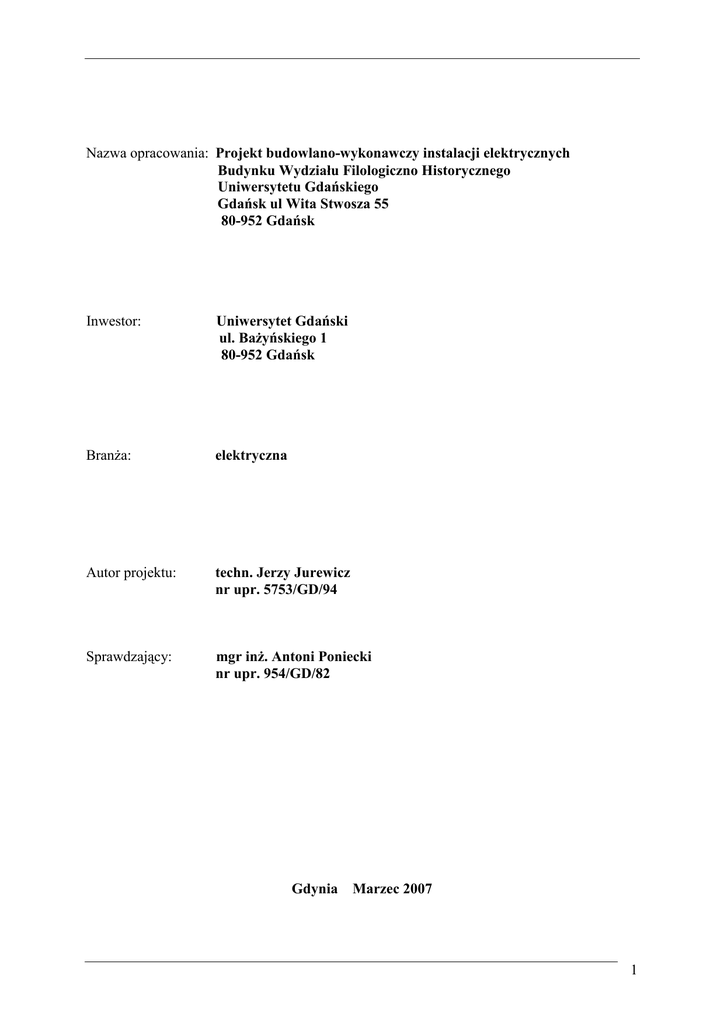

Nazwa opracowania: Projekt budowlano-wykonawczy instalacji elektrycznych
Budynku Wydziału Filologiczno Historycznego
Uniwersytetu Gdańskiego
Gdańsk ul Wita Stwosza 55
80-952 Gdańsk
Inwestor:
Uniwersytet Gdański
ul. BaŜyńskiego 1
80-952 Gdańsk
BranŜa:
elektryczna
Autor projektu:
techn. Jerzy Jurewicz
nr upr. 5753/GD/94
Sprawdzający:
mgr inŜ. Antoni Poniecki
nr upr. 954/GD/82
Gdynia
Marzec 2007
1
SPIS TREŚCI
1. Opis techniczny
2. Obliczenia techniczne
3. Obliczenia natęŜenia oświetlenia
4. Rysunki
4.1 Plan instalacji elektrycznych-niski parter
4.2 Plan instalacji elektrycznych-wysoki parter
4.3 Plan instalacji elektrycznych-I piętro
4.4 Plan instalacji elektrycznych-II piętro
4.5 Rozdzielnica 0,4kV RG-schemat główny
4.6 Tablica elektryczna T01-schemat główny
4.7 Tablica elektryczna T11-schemat główny
4.8 Tablica elektryczna T21-schemat główny
4.9 Tablica elektryczna T31-schemat główny
4.10 Tablica elektryczna T02-schemat główny
4.11 Tablica elektryczna T12-schemat główny
4.12 Tablica elektryczna T22-schemat główny
4.13 Tablica elektryczna T32-schemat główny
4.14 Tablica elektryczna T03-schemat główny
4.15 Tablica elektryczna T13-schemat główny
4.16 Tablica elektryczna T23-schemat główny
4.17 Tablica elektryczna T33-schemat główny
4.18 Tablica elektryczna T14-schemat główny
4.19 Tablica elektryczna T24-schemat główny
4.20 Tablica elektryczna T34-schemat główny
4.21 Tablica elektryczna T15-schemat główny
4.22 Tablica elektryczna T25-schemat główny
4.23 Tablica elektryczna T35-schemat główny
4.24 Tablica elektryczna T06-schemat główny
4.25 Tablica elektryczna T061-schemat główny
4.26 Tablica elektryczna T062-schemat główny
nr rys. E-01
nr rys. E-02
nr rys. E-03
nr rys. E-04
nr rys. E-05
nr rys. E-06
nr rys. E-07
nr rys. E-08
nr rys. E-09
nr rys. E-10
nr rys. E-11
nr rys. E-12
nr rys. E-13
nr rys. E-14
nr rys. E-15
nr rys. E-16
nr rys. E-17
nr rys. E-18
nr rys. E-19
nr rys. E-20
nr rys. E-21
nr rys. E-22
nr rys. E-23
nr rys. E-24
nr rys. E-25
nr rys. E-26
2
I.
1
OPIS TECHNICZNY
Podstawa opracowania
1.1 Zlecenie Inwestora i umowa
1.2 Projekt architektoniczny
1.3 Projekt teletechniczny
1.4 Projekt oddymiania
1.5 Uzgodnienia z Inwestorem.
1.6 Obowiązujące przepisy i normy
2
Przedmiot opracowania
Przedmiotem niniejszego opracowania są instalacje elektryczne w remontowanym budynku
Wydziału Filologiczno Historycznego Uniwersytetu Gdańskiego w Gdańsku przy
ul. Wita Stwosza 55.
W opracowaniu zawarto rozwiązania techniczne w zakresie:
a) rozdzielnica 0,4kV RG
b) wewnętrzne linie zasilające wyprowadzone z rozdz. 0,4kV RG
c) tablice elektryczne T01-T31, T02-T32, T03-T33, T14-T43, T15-T53, T06, T061, T062
d) instalacje gniazd wtyczkowych 230V ogólnego przeznaczenia
e) instalacje gniazd wtyczkowych 230V zasilania komputerów
f) instalacje oświetleniowa
g) instalacje zasilania urządzeń oddymiania
h) instalacje zasilania punktów dostępu WLAN
i) przyłączenie istniejących obwodów odbiorczych do projektowanych tablic
elektrycznych
3
Rozdzielnica 0,4kV RG
Konstrukcja istniejącej rozdzielnicy głównej 0,4kV budynku ustytuowanej w pom. 011
pozostaje bez zmian. Projektuje się wyprowadzenie wewnętrznych linii zasilających wlz do
projektowanych
piętrowych
tablic
elektrycznych
z
istniejących
rozłączników
bezpiecznikowych typu NH-00. Schemat główny rozdz. 0,4kV RG jest zawarty na rys. E-05.
3
4. Projektowane wewnętrzne linie zasilające wyprowadzone z rozdz. 0,4kV RG
Z rozdzielnicy 0,4kV RG wyprowadzone zostaną następujące linie zasilające:
a) T01-W1 zasilająca magistralnie tablice elektr. T01, T11, T21, T31,
b) T02-W1 zasilająca magistralnie tablice elektr. T02, T12, T22, T23,
c) T03-W1 zasilająca magistralnie tablice elektr. T02, T12, T22, T23,
d) T14-W1 zasilająca magistralnie tablice elektr. T14, T24, T34,
e) T15-W1 zasilająca magistralnie tablice elektr. T15, T25, T35,
f) T06-W1 zasilająca tablicę elektr. T06,
Przekroje i typy przewodów wlz, oraz wartości wkładek bezpiecznik. pokazano na rys. E-05.
Linie wlz do ciągów a-e wprowadzone będą do tablic elektrycznych za pośrednictwem
puszek odgałęźnych typu K9505/PO z zaciskami typu KLS 55 prod. Hensel.
5. Projektowane tablice elektryczne T01-T31, T02-T32, T03-T33, T14-T34, T15-T35, T06,
T061, T062
Projektowane piętrowe tablice elektryczne T13-T33 zaprojektowano w obudowach
wnękowych typu: WXL-3x24, istniejąca tablica T03 zostanie wyposaŜona w dodatkowe
modułowe wyłączniki nadprądowe, zgodnie z rys. E-14. Pozostałe piętrowe tablice
elektryczne zaprojektowano w obudowach wnękowych typu: RW-4x12 prod. FAEL .
6. Istniejące tablice elektryczne pomieszczeń będących poza zakresem opracowania
Tablica elektryczna bufetu
Istniejące obwody baru będącego poza zakresem tego projektu naleŜy wprowadzić do tablicy
baru TBAR. Obudowę rozdzielnicy naleŜy wymienić na obudowę wnękową typu RW-4x12
prod. FAEL. Obwody gniazd wtyczkowych i obwodów oświetleniowych naleŜy zabezpieczyć
wyłącznikami nadprądowymi. NaleŜy wymienić wewnętrzną linie zasilającą tej tablicy na
YDY 5x10 mm2.
Pozostałe istniejące tablice elektryczne
Istniejące wewnętrzne linie zasilające tablic:
- Wentylacji auli - TWA;
- Centertel - CEN;
4
- Wentylatorni – CV1;
- Centrali telefonicznej – TL1;
- Stolarni - TS;
naleŜy pozostawić bez zmian.
NaleŜy wymienić następujące linie zasilające tablic:
- Projektowni 039 – T07 – na YKY 5x35 mm2;
- Tablicy T08 (dawna T15) – na YKY 5x35 mm2
7. Instalacje gniazd wtyczkowych 230V ogólnego przeznaczenia
Plan instalacji gniazd wtyczkowych 230V ogólnego przeznaczenia pokazano na rys. nr
E-01-E-04. Symbol gniazda wtyczkowego ogólnego przeznaczenia np. 2G12 oznacza: 2 na
pierwszej pozycji oznacza nr obwodu, G identyfikuje obwód gniazd wtyczkowych ogólnego
przeznaczenia, 1 na trzeciej pozycji oznacza kondygnacje (0-niski parter, 1-wysoki parter, 2-I
piętro, 3-II piętro) 2 na czwartej pozycji oznacza nr pionu 1-5. Przewody do gniazd
wtyczkowych wykonane zostaną przewodami YDY 3x2,5 o napięciu izolacji min. 750V.
Przewody wyprowadzone zostaną z tablic piętrowych w ciągi na korytkach kablowych,
których trasy pokazano na rys. nr E-01-04. Puszki rozgałęźne instalować na korytkach
kablowych a podejścia do gniazd wykonywać w tynku.
8. Instalacje gniazd wtyczkowych 230V zasilania komputerów
Plan instalacji gniazd wtyczkowych 230V zasilania komputerów pokazano na rys. nr
E-01- E-04. Symbol gniazda wtyczkowego ogólnego przeznaczenia np. 2K12 oznacza: 2 na
pierwszej pozycji oznacza nr obwodu, K identyfikuje obwód gniazd wtyczkowych zasilania
komputerów, 1 na trzeciej pozycji oznacza kondygnacje (0-niski parter, 1-wysoki parter, 2-I
piętro, 3-II piętro) 2 na czwartej pozycji oznacza nr pionu 1-5. Przewody do gniazd
wtyczkowych wykonane zostaną przewodami YDY 3x2,5 o napięciu izolacji min. 750V.
Przewody wyprowadzone zostaną z tablic piętrowych w ciągi na korytkach kablowych,
których trasy pokazano na rys. nr E-01-04. Puszki rozgałęźne instalować na korytkach
kablowych a podejścia do gniazd wykonywać w tynku. Gniazda wtyczkowe zasilania
komputerów są wyposaŜone w blokady uniemoŜliwiające zasilania innych urządzeń
elektrycznych. Stanowiska robocze w pracowniach wyposaŜone zostaną w podwójne gniazdo
5
zasilania komputerów i podwójne gniazdo ogólnego przeznaczenia. W tablicach piętrowych
zabezpieczenia nadprądowe gniazd komputerowych montowane zostaną w oddzielnym
rzędzie, przy czym pierwsze 3 miejsca na moduły zostaną zaślepione dla zainstalowania w
przyszłości dodatkowego rozłącznika izolacyjnego, na zaciski którego moŜna będzie
wprowadzić oddzielny wlz
zasilany z
UPS-a.
Stworzy to
moŜliwość zasilania
gwarantowanego wybranych obwodów gniazd zasilania komputerów.
9. Instalacje oświetlenia
W poszczególnych typach pomieszczeń przewidziano zgodnie z PN-EN-12464-1
następujące poziomy natęŜenia oświetlenia:
•
korytarze o duŜym natęŜeniu ruchu – 150 lx;
•
łazienki, wc – 200 lx;
•
klatki schodowe – 150 lx;
•
halle wejściowe – 200 lx;
•
pokoje nauczycielskie ze stanowiskami komputerowymi – 500 lx;
•
sale wykładowe – 500 lx;
•
audytoria – 500 lx.
Oprawy oświetleniowe dobrano przy pomocy programu komputerowego RELUX
2006. Rozmieszczenie i specyfikację opraw pokazano na rys. E-01-E-04. W ciągach
komunikacyjnych i na klatce schodowej zostaną zainstalowane oprawy wyposaŜone
w moduły zasilania awaryjnego o przynajmniej 2 godzinnym czasie podtrzymania.
Oświetlenie ewakuacyjne przewidziano w ciągach ewakuacyjnych tj. na klatkach
schodowych i korytarzach. Oświetlenie dróg ewakuacyjnych zapewniają:
•
oprawy kierunkowe z piktogramem, pracujące jednozadaniowo. Oprawy te zlokalizowane
są przy drzwiach ewakuacyjnych i słuŜą do wskazania najkrótszej drogi wyjścia.
•
oprawy oświetlenia bezpieczeństwa wyposaŜone w moduły zasilania awaryjnego,
zapewniające dostateczne oświetlenie przejść i dróg komunikacyjnych dla bezpiecznego
poruszania się ludzi w przypadku przerwy w działaniu oświetlenia podstawowego.
Oprawy te oznaczone zostaną Ŝółtym paskiem. Zaprojektowany system zapewnia
odpowiedni poziom natęŜenia oświetlenia niezbędny do ewakuacji ludzi z budynku
tj. powyŜej 1,0lx na podłodze na drodze ewakuacyjnej.
6
W audytorium 035 przewiduje się analogowy system sterowania oświetleniem.
System ten oparty jest o sterownik OSRAM DIM-IRM zamontowany w oprawie sterującej
kaŜdej grupy. Z oprawy tej zostanie rozprowadzony przewodem YDY 2x1,5 sygnał sterujący
1-10V do wszystkich opraw w danej grupie. Sterowanie oświetleniem – tj. ściemnianie
i rozjaśnianie opraw następuje przy pomocy przycisków zlokalizowanych przy wejściu do
audytorium oraz obok katedry. Schemat systemu został przedstawiony na rysunku E-01.
W węzłach sanitarnych zainstalowane zostaną wentylatory ścienne, które zostaną
sterowane programatorami czasowymi.
Zasilanie obwodów z rozdzielnic piętrowych.
10. Instalacje zasilania urządzeń oddymiania i punktów dostępu WLAN
Zaprojektowano obwody zasilania układów oddymiania w klatkach schodowych na II
piętrze.
Przewidziano
elektromagnetycznych
równieŜ
drzwi
zasilenie
oddzielających
na
kaŜdej
strefy
kondygnacji
poŜarowe.
W.
zwalniaków
wym.
obwody
zaprojektowano zgodnie z wytycznymi zawartymi w projekcie oddymiania.
Zaprojektowano równieŜ zasilenie układów dostępu do sieci WLAN na kaŜdej
kondygnacji zgodnie z wytycznymi projektu teletechnicznego.
10. Przyłączenie istniejących obwodów odbiorczych do projektowanych tablic elektrycz.
Przewiduje się przyłączenie istniejących obwodów gniazd wtyczkowych w WC-M i
WC-D do projektowanych tablic piętrowych. Zaprojektowano specjalnie w tym celu obwody
zabezpieczone zabezpieczeniami nadprądowymi i róŜnicowoprądowymi.
11. Ochrona od poraŜeń
Jako dodatkową ochronę od poraŜeń zastosowano szybkie wyłączanie zasilania w
układzie TN-S.
12. Uwagi końcowe
Całość robót wykonać zgodnie z obowiązującymi normami i przepisami.
7
II.
OBLICZENIA TECHNICZNE
1. Moc zainstalowana WLZ
wlz
wlz
wlz
wlz
wlz
wlz
T01-T31
T02-T32
T03-T33
T14-T34
T15-T35
T06
Pi = 59,3 kW
Pi = 47,1 kW
Pi = 92,6 kW
Pi = 40,5 kW
Pi = 44,9 kW
Pi = 25,7 kW
2. Moc maksymalna
wlz T01-T31 Pm = kz x Pi = 0,7 x 59,3 = 41,5kW
kz = 0,7 - współczynnik mocy maksymalnej
wlz T02-T32 Pm = kz x Pi = 0,7 x 47,1 = 33,0kW
kz = 0,7 - współczynnik mocy maksymalnej
wlz T03-T33 Pm = kz x Pi = 0,7 x 92,6 = 64,8kW
kz = 0,7 - współczynnik mocy maksymalnej
wlz T14-T34 Pm = kz x Pi = 0,7 x 40,5 = 28,3kW
kz = 0,7 - współczynnik mocy maksymalnej
wlz T15-T35 Pm = kz x Pi = 0,7 x 44,9 = 31,4kW
kz = 0,7 - współczynnik mocy maksymalnej
wlz T06
Pm = kz x Pi = 0,7 x 25,7 = 18,0kW
kz = 0,7 - współczynnik mocy maksymalnej
3. Prąd maksymalny
Pm
wlz T01-T31 Im = 
1,73 x Un x cos ϕn
41, 5
=  = 69,7A
1,73 x 0,4 x 0.86
Pm
wlz T02-T32 Im = 
1,73 x Un x cos ϕn
33,0
=  = 55,4A
1,73 x 0,4 x 0.86
wlz T03-T33
Pm
Im = 
1,73 x Un x cos ϕn
64,8
=  = 108,9A
1,73 x 0,4 x 0.86
8
wlz T14-T34
Pm
Im = 
1,73 x Un x cos ϕn
28,3
=  = 47,5A
1,73 x 0,4 x 0.86
wlz T15-T35
Pm
Im = 
1,73 x Un x cos ϕn
31,4
=  = 52,8A
1,73 x 0,4 x 0.86
wlz T06
Pm
Im = 
1,73 x Un x cos ϕn
18,0
=  = 30,2A
1,73 x 0,4 x 0.86
4. Dobór linii wlz
Dla zasilania wlz T01-T31 dobrano linię zasilającą 5xYKY1x35mm2 o obciąŜalności
długotrwałej
I d = 0,74 x 196A = 145,0A
Dla zasilania wlz T02-T32 dobrano linię zasilającą 5xYKY1x35mm2 o obciąŜalności
długotrwałej
I d = 0,74 x 196A = 145,0A
Dla zasilania wlz T03-T33 dobrano linię zasilającą 5xYKY1x35mm2 o obciąŜalności
długotrwałej
I d = 0,74 x 196A = 145,0A
Dla zasilania wlz T14-T34 dobrano linię zasilającą 5xYKY1x35mm2 o obciąŜalności
długotrwałej
I d = 0,74 x 196A = 145,0A
Dla zasilania wlz T15-T35 dobrano linię zasilającą 5xYKY1x35mm2 o obciąŜalności
długotrwałej
I d = 0,74 x 196A = 145,0A
Dla zasilania wlz T06 dobrano linię zasilającą YKY5x25mm2 o obciąŜalności długotrwałej
I d = 0,74 x 110A = 81,4A
5. Obliczenie skuteczności ochrony od poraŜeń i wartości zabezpieczenia kabla zasilającego
od transformatora 15/0,4kV w budynku Mat-Fiz do rozdz. 0,4kV RG w budynku Fil-His
Moc zainstalowana na szynach rozdzielnicy 0,4kV RG w budynku Fil-Hist
Pi = 349,3 kW
Moc maksymalna na szynach rozdzielnicy 0,4kV RG w budynku Fil-Hist
Pm = kz x Pi = 0,5 x 349,3 = 174,6kW
9
kz = 0,5 - współczynnik mocy maksymalnej
Prąd maksymalny
Pm
Im = 
1,73 x Un x cos ϕn
174,3
=  = 293,4A
1,73 x 0,4 x 0.86
Istniejacy kabel zasilający YAKY 4x150 mm2 .
Zabezpieczenie lini zasilającej – Wyzwalacz wyłącznika APU30-1,6/315A
Wartość prądu zapewniajaca samoczynne zadziałanie zasilania w czasie 5s
Ia = K x In = 1,2 x 1600 = 1800A
K= 1,2 współczynnik dla wyzwalacza bezzwłocznego wyłącznka zwarciowego
Impedancja petli zwarcia zapewniajaca skuteczność odłączenia zasilania w czasie 5s.
Uo
Zo < 
1,25 x Ia
230
=  = 0,1 Ω
1,25 x 1800
Dopuszczalna długość la (m) obwodu petli zwarcia, zapewniająca skuteczność ochrony
przeciwporaŜeniowej
la = 0,5 x Zo x γ S = 0,5 x 0,1 x 30 x 150 =225,0m
Długość istniejącej linii zasilającej l=180m jest mniejsza od długosci dopuszczalnej.
6. Obliczenie spadku napięcia kabla zasilającego od transformatora 15/0,4kV w budynku
Mat-Fiz do rozdz. 0,4kV RG w budynku Fil-His
PxL
∆U= 0,0204 
S
174,3 x 180
= 0,0204  = 4,2%
150
10
