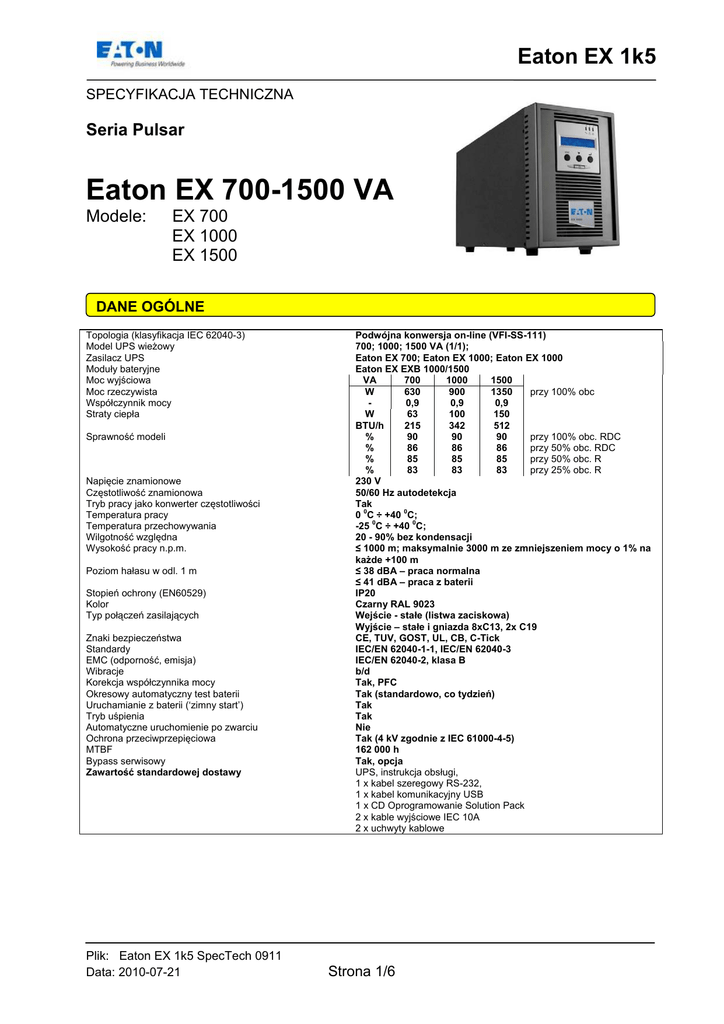

Eaton EX 700

Eaton EX 1k5
SPECYFIKACJA TECHNICZNA
Seria Pulsar
Eaton EX 700-1500 VA
Modele:
EX 700
EX 1000
EX 1500
DANE OGÓLNE
Topologia (klasyfikacja IEC 62040-3)
Model UPS wieżowy
Zasilacz UPS
Moduły bateryjne
Moc wyjściowa
Moc rzeczywista
Współczynnik mocy
Straty ciepła
Sprawność modeli
Napięcie znamionowe
Częstotliwość znamionowa
Tryb pracy jako konwerter częstotliwości
Temperatura pracy
Temperatura przechowywania
Wilgotność względna
Wysokość pracy n.p.m.
Poziom hałasu w odl. 1 m
Stopień ochrony (EN60529)
Kolor
Typ połączeń zasilających
Znaki bezpieczeństwa
Standardy
EMC (odporność, emisja)
Wibracje
Korekcja współczynnika mocy
Okresowy automatyczny test baterii
Uruchamianie z baterii (‘zimny start’)
Tryb uśpienia
Automatyczne uruchomienie po zwarciu
Ochrona przeciwprzepięciowa
MTBF
Bypass serwisowy
Zawartość standardowej dostawy
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
Podwójna konwersja on-line (VFI-SS-111)
700; 1000; 1500 VA (1/1);
Eaton EX 700; Eaton EX 1000; Eaton EX 1000
Eaton EX EXB 1000/1500
VA
700
1000
1500
W
630
900
1350
przy 100% obc
0,9
0,9
0,9
W
63
100
150
BTU/h
215
342
512
%
90
90
90
przy 100% obc. RDC
%
86
86
86
przy 50% obc. RDC
%
85
85
85
przy 50% obc. R
%
83
83
83
przy 25% obc. R
230 V
50/60 Hz autodetekcja
Tak
0
0
0 C ÷ +40 C;
0
0
-25 C ÷ +40 C;
20 - 90% bez kondensacji
≤ 1000 m; maksymalnie 3000 m ze zmniejszeniem mocy o 1% na
każde +100 m
≤ 38 dBA – praca normalna
≤ 41 dBA – praca z baterii
IP20
Czarny RAL 9023
Wejście - stałe (listwa zaciskowa)
Wyjście – stałe i gniazda 8xC13, 2x C19
CE, TUV, GOST, UL, CB, C-Tick
IEC/EN 62040-1-1, IEC/EN 62040-3
IEC/EN 62040-2, klasa B
b/d
Tak, PFC
Tak (standardowo, co tydzień)
Tak
Tak
Nie
Tak (4 kV zgodnie z IEC 61000-4-5)
162 000 h
Tak, opcja
UPS, instrukcja obsługi,
1 x kabel szeregowy RS-232,
1 x kabel komunikacyjny USB
1 x CD Oprogramowanie Solution Pack
2 x kable wyjściowe IEC 10A
2 x uchwyty kablowe
Strona 1/6
Eaton EX 1k5
PARAMETRY ELEKTRYCZNE - WEJŚCIOWE
Napięcie znamionowe
Tolerancja napięcia wejściowego
230 V / 200/208/240/250 V
184 V – 284 V przy 100% obc.
160 V – 284 V przy 66% obc.
140 V – 284 V przy 33% obc.
120 V – 284 V przy 20% obc.
50/60 Hz autodetekcja
40 – 70 Hz
130 – 280 V
1 F + N + PE
VA
700
1000
1500
A
3,12
4,34
6,6
A
3,9
5,4
8
A
164
295
178
< 4% dla odbiorników liniowych
< 6% dla odbiorników nieliniowych
> 0,99
Brak (bezpiecznik w trybie pracy normalnej, programowe
ograniczenie prądu w trybie bypassu)
Częstotliwość znamionowa
Tolerancja częstotliwości
Tolerancja napięcia toru obejściowego
Liczba faz
Moc znamionowa
Prąd znamionowy
Prąd maksymalny
Prąd rozruchowy w czasie < 1ms
Odkształcenia prądu wejściowego przy jego wartości
znamionowej THDi
Wejściowy współczynnik mocy
Ochrona nadprądowa wejścia
PARAMETRY ELEKTRYCZNE – WYJŚCIOWE
Kształt napięcia (praca normalna)
Kształt napięcia (praca autonomiczna)
Czas przełączenia z trybu normalnego na bateryjny
Czas przerywania / czas załączania
Współczynnik szczytu
Liczba faz
Sinusoidalny
Sinusoidalny
Bez przerwy (0 ms)
Bez przerwy (0 ms)
3:1
1
PRACA NORMALNA
Napięcie znamionowe
Zakres zmian napięcia
Częstotliwość znamionowa
Wahania częstotliwości
Moc wyjściowa
Moc rzeczywista
Całkowite odkształcenia napięcia THDu
Napięcia poszczególnych harmonicznych
Zdolność zwarciowa
Zdolność przeciążeniowa (bez dostępnego bypassu)
Ograniczenie prądu przeciążeniowego
Dopuszczalny zakres współczynnika mocy przy obciążeniu
liniowym
Współczynnik szczytu
Liczba faz wyjściowych
Zmiana napięcia wyjściowego podczas przełączania z
pracy normalnej na pracę z energii zmagazynowanej i vice
versa
Zmiana napięcia wyjściowego przy zmianach obciążenia
Czas odpowiedzi na skokową zmianę obciążenia
Maksymalna szybkość zmian częstotliwości wyjściowej
PRACA AUTONOMICZNA
Napięcie znamionowe
Zakres zmian napięcia
Wartość szczytowa napięcia znamionowego
Zmiana wartości szczytowej napięcia znamionowego
Częstotliwość znamionowa
Wahania częstotliwości
Moc pozorna
Moc rzeczywista
Całkowite zniekształcenia napięcia THDu
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
230 V (domyślnie), 200/208/220/240/250 V
± 3% napięcia nominalnego
50 Hz(domyślnie) lub 60 Hz (możliwa praca konwertera
częstotliwości)
±5% (regulowana ±1% do ±10%)
VA
700
1000
1500
W
630
900
1350
< 4% dla odbiorników liniowych
< 6% dla odbiorników nieliniowych
Patrz oddzielna deklaracja
22 A w czasie 140 ms (700 VA)
15 A w czasie 140 ms (1000 VA)
22 A w czasie 140 ms (1500 VA)
≤ 102% obciążenia ciągłe
> 102…130% obciążenia przez 12 s
> 130% obciążenia przez 2 s
b/d
0,7 ind. – 0,9 poj.
3:1
1 F + N + PE
0%
6% (przy zmianie obciążenia 20-100-20%)
< 150 ms
1 Hz/s
230 V (domyślnie), 200/208/220/240/250 V
± 3% napięcia nominalnego
b/d
b/d
50 Hz (domyślnie) lub 60 Hz
± 5% (regulowana ±1% do ±10%)
VA
700
1000
1500
W
630
900
1350
< 4% dla odbiorników liniowych
Strona 2/6
Eaton EX 1k5
Zdolność zwarciowa
Zdolność przeciążeniowa
Dopuszczalny zakres wsp. mocy przy obciążeniu liniowym
Liczba faz wyjściowych
Zmiana napięcia wyjściowego podczas przełączania z
pracy normalnej na pracę z energii zmagazynowanej i vice
versa
Zmiana napięcia wyjściowego przy zmianach obciążenia
Czas odpowiedzi na skokową zmianę obciążenia
Czas pracy ze źródła energii zmagazynowanej
< 6% dla odbiorników nieliniowych
22 A w czasie 140 ms (700 A)
15 A w czasie 140 ms (1000 A)
22 A w czasie 140 ms (1500 A)
≤ 102% obciążenia ciągłe
> 102…130% obciążenia przez 12 s
> 130% obciążenia przez 2 s
0,7 ind. – 0,9 poj.
1 Faza
0%
9% (przy zmianie obciążenia 20-100-20%)
< 150 ms
Patrz ‘Baterie akumulatorów’
TOR OBEJŚCIOWY – BYPASS ELEKTRONICZNY
Rodzaj toru obejściowego
Mechaniczny / statyczny
Przełączanie bezprzerwowe / z przerywaniem
Czas przerywania / czas załączania
Obwód obejściowy serwisowy
Napięcie wejściowe bypassu
Tolerancja napięcia wejściowego
Częstotliwość wejściowa bypassu
Tolerancja częstotliwości
Wahania częstotliwości
Izolacja galwaniczna
Połączenia wejściowe
Liczba faz
Zdolność przeciążeniowa toru obejściowego
Czas przełączenia z trybu ‘ekonomicznego’
Automatyczny i mechaniczny (standardowo)
Tak / Tak
Z przerwaniem
< 4 ms
Wewnętrzny
230 V
184 – 264 V
50 Hz (50/60 Hz)
± 4% domyślnie (± 1%, ± 2%, ± 8%)
1 Hz/s domyślnie (0,5 Hz/s)
Opcja, zewnętrzny
Wspólne dla toru obejściowego i prostownika
1F + N + PE – wejście toru obejściowego
≤ 102% obciążenia ciągłe
> 102…110% obciążenia przez 30 min.
> 110…130% obciążenia przez 2 min.
> 130…150% obciążenia przez 15 s
> 150% obciążenia przez 150 ms
Uwaga: dobrane zabezpieczenie linii wejściowej może ograniczać
zdolność przeciążeniową.
Po przeciążeniu falownika blokada pracy na bypassie.
8 ms
BATERIE AKUMULATORÓW
Typ baterii
BATERIE WEWNĘTRZNE
Typ baterii
Napięcie baterii
Ilość baterii wewnętrznych
Maksymalne wymiary baterii [(Sz. x Gł. x Wy.(Wc)]
Baterie wymienialne przez użytkownika
Wymienialne ‘na gorąco’
Czas ładowania do poziomu 90%
Napięcie odcięcia baterii
Ochrona przed przeładowaniem
Ochrona przed głębokim rozładowaniem
VRLA (Valve Regulated Lead Acid)
700 VA
1000 VA
1500 VA
7 Ah/12V
7 Ah/12V
9 Ah/12V
24 V
36 V
36 V
2
3
3
152x98x94(102)mm
Tak
Tak
< 3 godz. do 90% pojemności użytkowej
1,67 VDC na ogniwo
Tak (wyłączenie ładowarki / alarm)
Tak
BATERIE ZEWNĘTRZNE
1000 – 1500 VA
Typ modułu bateryjnego
Eaton EX EXB 1000/1500
Typ baterii
9 Ah/12V
Napięcie baterii
36 V
Maksymalne wymiary baterii [(Sz. x Gł. x Wy.(Wc)]
152x98x94(102)mm
Ilość baterii zewnętrznych
2x3
Baterie wymienialne przez użytkownika
Tak
Wymienialne ‘na gorąco’
Tak
Maksymalna liczba baterii zewnętrznych
4
Wymiary i masy modułów bateryjnych w sekcji ‘PARAMERTY MECHANICZNE’
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
Strona 3/6
Eaton EX 1k5
Czas odnawiania energii do 90% pojemności (dla baterii
wewnętrznych)
Typ baterii
dla 3 godz.
7 Ah/12V (UPS);
9 Ah/12V (EXB)
2 (700VA) lub 3 (1-3kVA) w UPS; 2 x 3 w EXB
Ładowanie konserwacyjne z ochroną przed przeładowaniem
sterowane CPU
1,6 V/ogniwo
Tak, jeżeli napięcie ogniwa > 1,88 V
Tak
Tak
Tak
Tak
Wydłużony przy zastosowaniu baterii zewnętrznych
90 x 70 x 100(108) mm
Ilość baterii w gałęzi
System ładowania baterii
Napięcie odcięcia baterii
‘Zimny start’
Wymienialne ‘na gorąco’
Automatyczna detekcja ilości modułów bateryjnych
Ochrona przed głębokim rozładowaniem
Okresowy automatyczny test baterii
Czas pracy z energii zmagazynowanej
Maksymalne wymiary pojedynczej wewnętrznej baterii 12V
[(Sz. x Gł. x Wy]
Maksymalna liczba modułów baterii zewnętrznych
Ochrona obwodu bateryjnego
Bezpiecznik bateryjny w module elektronicznym
Prąd upływowy baterii akumulatorów
4; automatyczna detekcja ilości modułów bateryjnych
2 x 20 A
< 51 µA
Wymiary i masy modułów bateryjnych w sekcji ‘PARAMERTY MECHANICZNE’
Czas podtrzymania [min.] pf=0,7
Moc [VA]
700
Obc. procentowe
25% 50% 75%
UPS EX
31
16
9,5
UPS EX + 1 BAT EXB
UPS EX + 2 BAT EXB
UPS EX + 3 BAT EXB
UPS EX + 4 BAT EXB
-
100%
5
-
25%
32
153
235
365
454
50%
17
69
144
205
239
1000
75%
10
44
79
130
182
Czas ładowania baterii do 90% pojemności znamionowej w godzinach
Konfiguracja UPS
UPS
UPS + 1 EXB
UPS + 2 EXB
EX 700
1,8
EX 1000
1,5
11
17
EX 1500
3,5
11
18
100%
5
33
60
87
128
25%
26
88
182
231
311
UPS + 3 EXB
26
23
50%
13
47
82
135
176
1500
75%
8
30
52
75
99
UPS + 4 EXB
27
26
INTERFEJS KOMUNIKACYJNY
Interfejs standardowy
Gniazdo komunikacyjne
Obsługiwane systemy operacyjne
1 x RS232 DB-9 żeński (HID),
1 x USB
1 x DB9 port przekaźnikowy,
1 kieszeń na opcjonalne karty komunikacyjne
Windows, Unix/Linux, Mac OS X, Novell NetWare
Oznaczenie styków przekaźnikowych DB9:
Nr styku
1
4
7
8
9
2,3,5,8
Funkcja
Praca na bypassie automatycznym (styk normalnie otwarty)
Wspólny/masa
Niski stan baterii (styk normalnie otwarty)
Odbiorniki chronione (styk normalnie otwarty)
Praca z baterii (styk normalnie otwarty)
Nieużywane
Stan jest aktywny, gdy styki pomiędzy masą (styk 4) a stykiem odpowiedniej informacji jest zamknięty.
Specyfikacja styków wyjściowych:
- Napięcie: maks. 48 V DC
- Prąd: maks. 25 mA
- Moc: 1,2 W
Instalacja zdalnego wyłącznika awaryjnego RPO / ROO
Styki izolowane, normalnie otwarte, beznapięciowe o maksymalnych parametrach elektrycznych:
Maks. 60 VDC, maks. 30 VAC RMS, maks. 20mA
2
Przewód połączeniowy: skrętka nieekranowana 0,5 – 0,75 mm .
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
Strona 4/6
100%
5
22
39
57
75
Eaton EX 1k5
ROO (zdalny wyłączenie / załączenie)
Styki otwarte: zamknięcie UPS
Styki zwarte: uruchomienie UPS (UPS podłączony do sieci
zasilającej pod napięciem).
Uwaga: Lokalny przycisk ON/OFF posiada priorytet przed
zdalnym sterowaniem.
RPO (zdalny wyłącznik awaryjny)
Styki otwarte: zamknięcie UPS
Aby powrócić do pracy normalnej, należy dezaktywować zdalny
styk i uruchomić ponownie UPS przy użyciu przycisku ON/OFF.
Uwaga: Złącze może być podłączone tylko do obwodów SELV.
STEROWANIE, SYGNAŁY I ALARMY
Panel sterowania z wyświetlaczem LCD
Elementy panelu sterowania:
• Ekran z wyświetlaczem ciekłokrystalicznym (LCD)
• Poziomy rząd przycisków sterowania
• Poziomy rząd wskaźników stanu
• Sygnalizator akustyczny
20. Wskaźnik LED ochrony odbiorników.
21. Wskaźnik LED stan ostrzegawczy.
22. Wskaźnik LED braku ochrony odbiorników.
23. Wyświetlacz alfanumeryczny.
24. Przycisk Escape (anulowania)
25. Przyciski funkcyjne (przewijanie w górę i w dół)
26. Przycisk Enter (potwierdzający).
27. Przycisk ON/OFF (załączania/wyłączenia) odbiorników i gniazd wyjściowych.
Dostępne funkcje:
USTAWIENIA LOKALNE – Język / Alarm dźwiękowy
USTAWIENIA WYJSCIA – Napięcie wyjściowe / Konwerter częstotliwości / Częstotliwość wyjściowa / Transfer na bypassu / Poziom
alarmu przeciążenia
USTAWIENIA ZAŁĄCZNIA/WYŁĄCZENIA - Zimny start / Automatyczny restart / Tryb oszczędzania energii / Detekcja zamiany
przewodów liniowy/neutralny (SWF)
USTAWIENIA BATERII – Test baterii / Sygnał rozładowania baterii / Ustawienie pojemności baterii / Ochrona przed głębokim
rozładowaniem baterii
USTAWIENIA SERWISOWE – numer seryjny chassis, modułu mocy / historia alarmów do 10 pozycji / ręczny test baterii / test
sygnalizacji / Statystyki / Limit obciążenia / uruchomienie innego UPS
Sygnalizacja akustyczna
Awaria, przeciążenie, serwis, niski stan naładowania baterii
DODATKOWE WYPOSAŻENIE OPCJONALNE
Nr katalogowy
68180
68181
68183
68185
66102
66103
66104
Nazwa
Eaton EX 700
Eaton EX 1000
Eaton EX 1500
Eaton EX EXB 1000/1500
Eaton Network Management Card Minislot
Eaton Network Management card & Modbus
Eaton Management Card Contacts & RS232/Serial
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
Strona 5/6
Eaton EX 1k5
PARAMETRY MECHANICZNE
Panel tylny modułu UPS EX i modułu bateryjnego EX EXB
1. Port komunikacyjny USB.
2. Port komunikacyjny RS-232 i
przekaźnikowy.
3. Złącza automatycznej detekcji baterii
akumulatorów (n/d EX 700).
4. Gniazdo na opcjonalne karty
komunikacyjne.
5. Port zdalnego wył./zał. oraz wyłączania
awaryjnego EPO.
6. Gniazda do połączenia baterii
zewnętrznych EXB
7. Grupa 3 (10 A) gniazd programowalnych
dla odbiorników.
8. Grup 3 (10 A) gniazd dla odbiorników.
9. Gniazdo wejściowe do połączenia z
siecią zasilającą AC.
10. Dioda sygnalizacyjna LED (SWF)
wskazująca zamieniony przewód fazowy
i neutralny.
11. Gniazda
do
połączenia
baterii
zewnętrznych (do UPS lub do innego
modułu bateryjnego)
12. Złącza automatycznej detekcji baterii.
Masy i wymiary:
Model
Masa
Wymiary
(S x W x G) mm
Masa w opakowaniu
Wymiary opakowania
(S x W x G) mm
UPS EX 700
12,5 kg
UPS EX 1000
15 kg
UPS EX 1500
18 kg
EX EXB 1000/1500
21 kg
153 x 242 x 440
153 x 242 x 440
153 x 242 x 490
153 x 242 x 490
14 kg
17 kg
20 kg
23 kg
355 x 278 x 400
355 x 278 x 400
355 x 278 x 659
278 x 355 x 608
POŁĄCZENIA, PRZEKROJE KABLI, ZABEZPIECZENIA
Podstawowy układ połączeń
1. Połącz dostarczony kabel zasilający (250 V 10 A)
do gniazda wejściowego (9), a następnie do
gniada instalacji elektrycznej.
2. Podłącz odbiorniki do zasilacza UPS przy użyciu
kabli (32). Zaleca się podłączenie
najważniejszych odbiorników do trzech gniazd
oznaczonych (8), a odbiorniki nie priorytetowe do
gniazd (7), które mogą być programowane
parami.
Moc wyłącznika obwodu musi być dobrana odpowiednio do typu instalacji,
jej długości i przekroju poprzecznego przewodów.
INFORMACJE DODATKOWE
Z powodu ustawicznych modyfikacji i usprawnień specyfikacja może ulec zmianie bez powiadomienia.
Plik: Eaton EX 1k5 SpecTech 0911
Data: 2010-07-21
Strona 6/6
