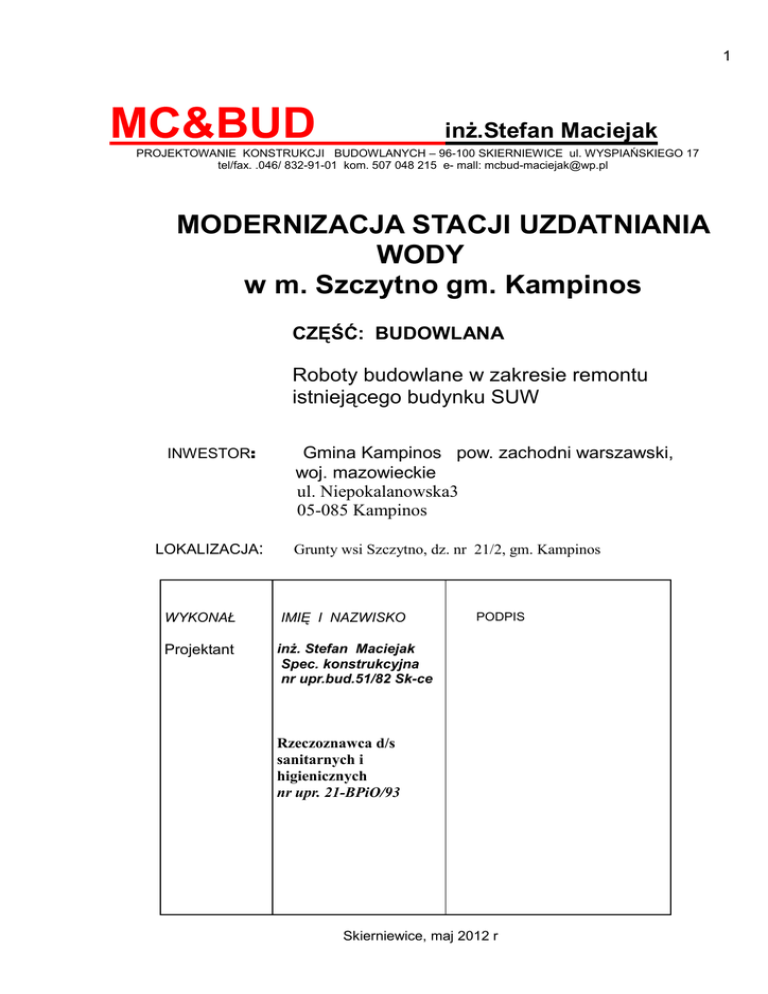

1
MC&BUD
inż.Stefan Maciejak
PROJEKTOWANIE KONSTRUKCJI BUDOWLANYCH – 96-100 SKIERNIEWICE ul. WYSPIAŃSKIEGO 17
tel/fax. .046/ 832-91-01 kom. 507 048 215 e- mall: [email protected]
MODERNIZACJA STACJI UZDATNIANIA
WODY
w m. Szczytno gm. Kampinos
CZĘŚĆ: BUDOWLANA
Roboty budowlane w zakresie remontu
istniejącego budynku SUW
INWESTOR:
LOKALIZACJA:
Gmina Kampinos pow. zachodni warszawski,
woj. mazowieckie
ul. Niepokalanowska3
05-085 Kampinos
Grunty wsi Szczytno, dz. nr 21/2, gm. Kampinos
WYKONAŁ
IMIĘ I NAZWISKO
Projektant
inż. Stefan Maciejak
Spec. konstrukcyjna
nr upr.bud.51/82 Sk-ce
PODPIS
Rzeczoznawca d/s
sanitarnych i
higienicznych
nr upr. 21-BPiO/93
Skierniewice, maj 2012 r
2
SPIS
TREŚCI
1. Podstawa opracowania
str. 3
2. Przedmiot opracowania
str. 3
3. Zakres i cel opracowania
str. 3
4. Materiały wykorzystane w opracowaniu
str. 3
5. Opis budowlany
str. 3
6. Opis stanu istniejącego
str. 3-6
7. Ocena stanu technicznego
str. 6
8. Zakres prac remontowo - budowlanych
str. 7- 8
DANE SZCZEGÓŁOWE
RYSUNKI
Załączniki
- uprawnienia budowlane
- przynależność do ŁOIIB
- uprawnienia rzeczoznawcy d/s higieniczno-sanitarnych
str. 8
NR1 – NR 3
3
1. Podstawa opracowania
Podstawą opracowania jest umowa zawarta pomiędzy Inwestorem a Biurem Ekoinżynierii
"BeTaS" Sk-ce, ul. Witkacego 14.
2. Przedmiot opracowania
Przedmiotem opracowania jest istniejący budynek SUW położony w m. Szczytno gm. Kampinos.
3. Zakres i cel opracowania
Projekt obejmuje:
1. Opis i dokumentacja robót budowlanych w zakresie remontu istniejącego budynku SUW
2. Kosztorys inwestorski sporządzony zgodnie z Dz. U. Nr 130.poz.1389 – Rozporządzenie
Ministra infrastruktury z 18.05.2004r.
4. Materiały wykorzystane w opracowaniu
● wizja lokalna w dniach 7-11 maja 2012 r.
● informacje pozyskane od Właściciela obiektu
● inwentaryzacja architektoniczna w zakresie obejmującym remont budynku
● przepisy formalno-prawne i techniczne
● „ Zasady ustalania zużycia technicznego obiektów budowlanych” WACETOB” Wa-wa 1997 r.
5. Opis budowlany
Rok budowy - lata:
Pow. zabudowy:
Wysokość w świetle - hala:
Wysokość w świetle – cz. socjalna:
Kubatura
1970 r.
364 m2
3,90 m
3,14 m
1486,0 m3
6. Opis stanu istniejącego
Budynek wolnostojący parterowy niepodpiwniczony wykonany w technologii uprzemysłowionej.
W planie ma kształt prostokąta o wymiarach zewnętrznych ca. 34,2 x 11,0 m. Fundamenty żelbetowe
wylewane, ściany betonowe prefabrykowane, stropy żelbetowe prefabrykowane ocieplone
keramzytem. Stolarka okienna i drzwiowa typowa „Wołomin”.
4
Foto 1. Widok elewacji zachodniej
Foto 2. Hala filtrów
5
Foto 3. Stan wywietrzaków dachowych
Foto 4. Otwór drzwiowy do poszerzenia
6
Foto 4. Stan techniczny otworów okiennych
7. Ocena stanu technicznego - zużycia technicznego
Przy ocenie stanu technicznego obiektu wzięto pod uwagę trwałość zastosowanych
materiałów, jakość wykonawstwa budowlanego, prowadzonej gospodarki remontowej.
Oceniono stan konstrukcji budynku jako średni. W elementach budynku występują
niewielkie uszkodzenia i ubytki nie zagrażające bezpieczeństwu publicznemu. Celowy jest
częściowy remont kapitalny.
Elementy wykończeniowe przeznaczone do wymiany i remontu a opisane poniżej są w
stanie złym, nie odpowiadają wysokim wymaganiom stawianym dla obiektów
zaopatrzenia w wodę pitną, warunkom higieniczno-sanitarnym i warunkom określonym
przez Państwowy Zakład Higieny.
8. Zakres prac remontowo - budowlanych
- wymiana całości stolarki okiennej na PCV z osadzeniem parapetów i okapników
- wymiana całości stolarki drzwiowej na PCV
- wymiana wszystkich wrót stalowych zewnętrznych na ocieplone
- poszerzenie otworu drzwiowego dla potrzeb technologicznych wg. rys. nr 2 i nr 3
- docieplenie ścian warstwą styropianu 5 cm z wykończeniem tynkiem cienkowarstwowym
mineralnym i malowaniem farbami elewacyjnymi (kolor do ustalenia z Inwestorem)
- docieplenie cokołu styropianem ekstradowanym grub. 3 cm z wykończeniem tynkiem
7
mozaikowym
- wykonanie terakoty na posadzce w hali filtrów z ukształtowaniem odpływów wody
(kolor do ustalenia z Inwestorem)
- wykonanie glazury do wysokości 1,8 m od poziomu posadzki hali (kolor do ustalenia z
Inwestorem)
- malowanie ścian powyżej glazury w hali filtrów
- malowanie sufitów w hali filtrów
- zamurowanie otworu pomiędzy halą filtrów a rozdzielnią elektryczną
- malowanie pomieszczeń w części socjalnej i technicznej budynku
- wykonanie nowych schodów wejściowych zewnętrznych dla budynku z obłożeniem
płytkami antypoślizgowymi i wycieraczkami
- wykonanie podjazdu betonowego dla pomieszczenia agregatu prądotwórczego z
obłożeniem najazdu masami antypoślizgowymi
- wykonanie opaski betonowej wokół budynku
- wymiana wywietrzników dachowych typ A φ 160 na podstawach dachowych typu
B/III φ 160 z przepustnicami wydajność 160 m3/h – dla hali filtrów 10 szt .
-
obsadzenie nowych filtrów . w hali filtrów
-
w pomieszczeniu hali filtrów wyburzenie fundamentów po odmanganiaczu oraz po
sprężarce powietrza wg, załączonego rysunku
-
w pomieszczeniu chlorowni obciąć stalową rurę nawiewną przy suficie oraz nad
poziomem posadzki 15 cm
-
w ścianie zewnętrzej wykuć otwór pod wentylator wywiewy o wymiarach 30 x 32,5
cm wg. załączonego rysunku nr 1 SUW cz. technologiczna
- rozbudować fundament pod zestaw hydroforowy pompowy do wymiarów
2,70 x 1,90 m zgodnie z załączonym rysunkiem nr 1 SUW cz. technologiczna.
Szczegółowy zakres prac remontowych zawiera książka przedmiarów.
8
DANE SZCZEGÓŁOWE
Zostały podane na rysunkach. Niniejszy projekt rozpatrywać łącznie z projektem
technologicznym i projektami instalacyjnymi. Wszystkie materiały stosowane do
wykonania w obiekcie należy wbudować zgodnie z technologią stosowania podaną przez
producenta. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem
danego wyrobu .
Roboty należy wykonać zgodnie ze sztuką budowlaną, aktualną wiedzą techniczną,
obowiązującymi normami i przepisami BHP, zasadami podanymi w „Warunkach
technicznych wykonania i odbioru robót budowlano-montażowych” tom. 1 „Budownictwo
ogólne”
AUTOR PROJEKTU :
inż. Stefan Maciejak
