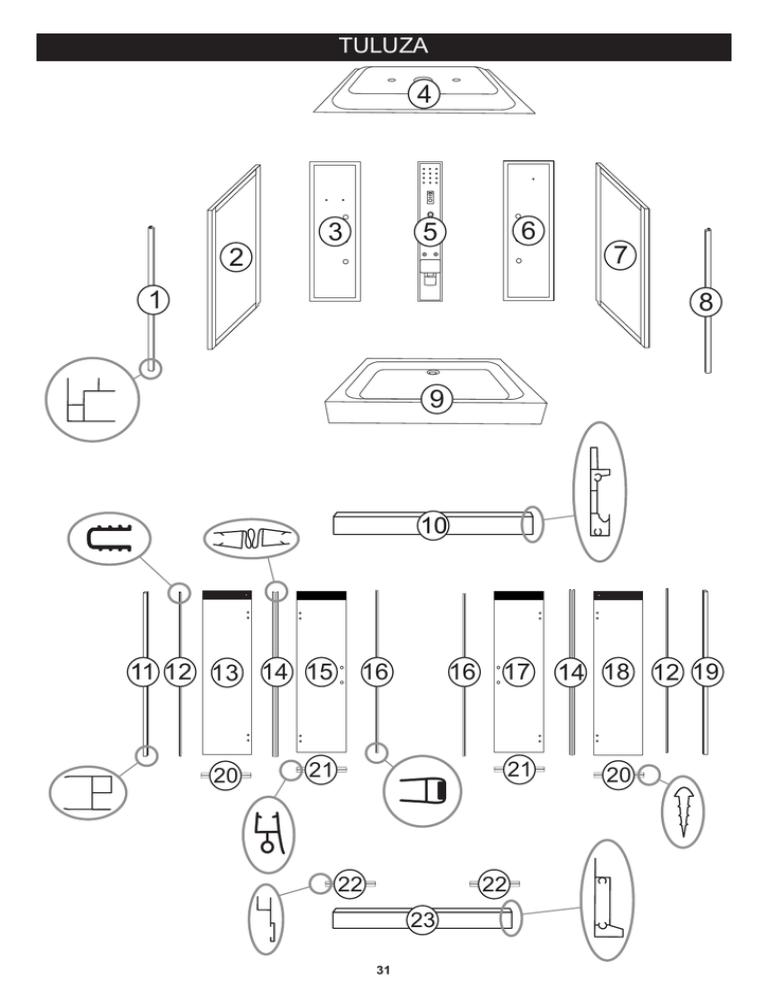

katalog części kabiny

TULUZA
4
3
6
5
7
2
1
8
9
10
1 12 13 14 15
11
20
16
16
17
21
21
22
22
23
31
1 18 12 19
14
20
Tuluza
numer
symbol
nazwa części
grupa cenowa
uwagi
1
201020006 profil narożny lewy
I
2
301010006 ścianka boczna lewa
R
wymiary 770 x 1960
3
301030005 ścianka tylna lewa
P
wymiary 414 x 1945
4
801010003 daszek kompletny
R
5
501010002 panel natryskowy kompletny
U
wymiary 310 x 1945
6
301030006 ścianka tylna prawa
P
wymiary 414 x 1945
7
301010007 ścianka boczna prawa
R
wymiary 770 x 1960
8
201020007 profil narożny prawy
I
9
401010003 brodzik
R
10
201010006 profil poziomy górny
J
11
201020008 profil boczny lewy
I
12
104020008 uszczelka o przekroju „U”
F
13
301010008 szyba przednia lewa
N
14
104020009 uszczelka boczna drzwi
G
15
301020004 szyba drzwiowa lewa
N
16
104020010 uszczelka magnetyczna
G
17
301020005 szyba drzwiowa prawa
N
wymiary 277 x 1903 x 6
18
301010009 szyba przednia prawa
N
wymiary 252 x 1920 x 6
19
201020009 profil boczny prawy
I
20
104020011
21
104020012 dolna uszczelka drzwi
F
22
201010007 krótki profil poziomy
F
23
201010008 długi profil poziomy
I
dolna uszczelka szyby przedniej
E
32
wymiary 1205 x 805 x 150
wymiary 252 x 1920 x 6
wymiary 277 x 1903 x 6
Tuluza - elementy panelu natryskowego/daszka/akcesoria
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
numer
symbol
nazwa części
grupa cenowa
uwagi
wymaga potwierdzenia dostępności
1
501020002 korpus panelu natryskowego
P
2
601010002 panel sterujący
O
3
106010002 bateria kompletna
N
4
103010001 głowica mieszacza - 40 mm
G
5
103020007 głowica przełącznika funkcji
G
6
101030024 uchwyt mieszacza
E
7
101030025 uchwyt przełącznika funkcji
E
8
102020016 rozeta mieszacza
C
9
102020017 rozeta przełącznika funkcji
C
10
105010006 dysza przelotowa
D
11
105010007 dysza końcowa
D
12
503010001 siedzisko
J
13
502010002 rama siedziska
H
14
102030010 wąż połączeniowy deszczownicy
F
długość 130 cm
15
102030011
E
długość 45 cm
16
102030012 wąż połączeniowy dysz masażowych
E
17
102060001 opaska zaciskowa
B
18
604010003 oświetlenie LED
H
19
502010003 klosz LED
B
20
502010004 uchwyt panelu sterującego
C
wąż połączeniowy zestawu natryskowego
33
rozstaw - 100
średnica 36, wysokość 75
gniazdo kwadrat
Tuluza - elementy panelu natryskowego/daszka/akcesoria
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
numer
symbol
nazwa części
grupa cenowa
uwagi
1
102050007 kolanko węża połączeniowego - mosiądz
C
2
102040013 osłona głowicy
D
3
702020004 uchwyt drzwi
G
4
105010010 słuchawka natryskowa
H
5
105020005 wąż natryskowy
F
6
105030006 drążek natryskowy kompletny
I
7
105030007 uchwyt słuchawki
E
8
105030008 uchwyt drążka dolny
E
9
105030009 uchwyt drążka górny
E
10
703010002 półka
G
11
603010002 zasilacz
I
12
702010009 zawias
I
13
105050005 drenaż
H
14
102030013 wąż połączeniowy dysz bocznych
H
15
701010003 zestaw montażowy drążka natryskowego
B
16
701010004 zestaw montażowy kabiny
F
tylko zestaw wkrętów
17
102010009 tuleja montażowa szyby przedniej
A
wymiary f 6 x 5.5
18
403010006 zaślepka
A
19
801020003 korpus daszka
O
20
105010011
I
deszczownica
34
1/2" x 1/2", L 1200
rozstaw otworów 64 x 43, wymiar 100 x 80
długość 250 cm
wymaga potwierdzenia dostępności
Tuluza - elementy panelu natryskowego/daszka/akcesoria
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
numer
symbol
nazwa części
grupa cenowa
uwagi
1
604010002 halogen
H
przewód 10 cm
2
604020002 wentylator
G
przewód 110 cm
3
604030002 głośnik
H
przewód 110 cm
4
802010002 osłona wentylatora/głośnika
E
5
701020002 nakrętka 1/2" z kołnierzem - tworzywo
A
6
604040001 przedłużacz halogenu
B
7
8
9
10
11
12
13
14
15
16
17
18
19
20
35
długość 120 cm
Tuluza - zestawy części
symbol
nazwa części
grupa cenowa
uwagi
901010009
paczka 1/5
W
brodzik, daszek, akcesoria
901010010
paczka 2/5
T
ścianki tylne, profile
901010011
paczka 3/5
U
panel natryskowy
901010012
paczka 4/5
U
ścianki boczne
901010013
paczka 5/5
W
szyby przednie, drzwi,
profile, uszczelki
902010002
zestaw montażowy kabiny
P
zestaw montażowy kabiny z
paczki 1/5
36
