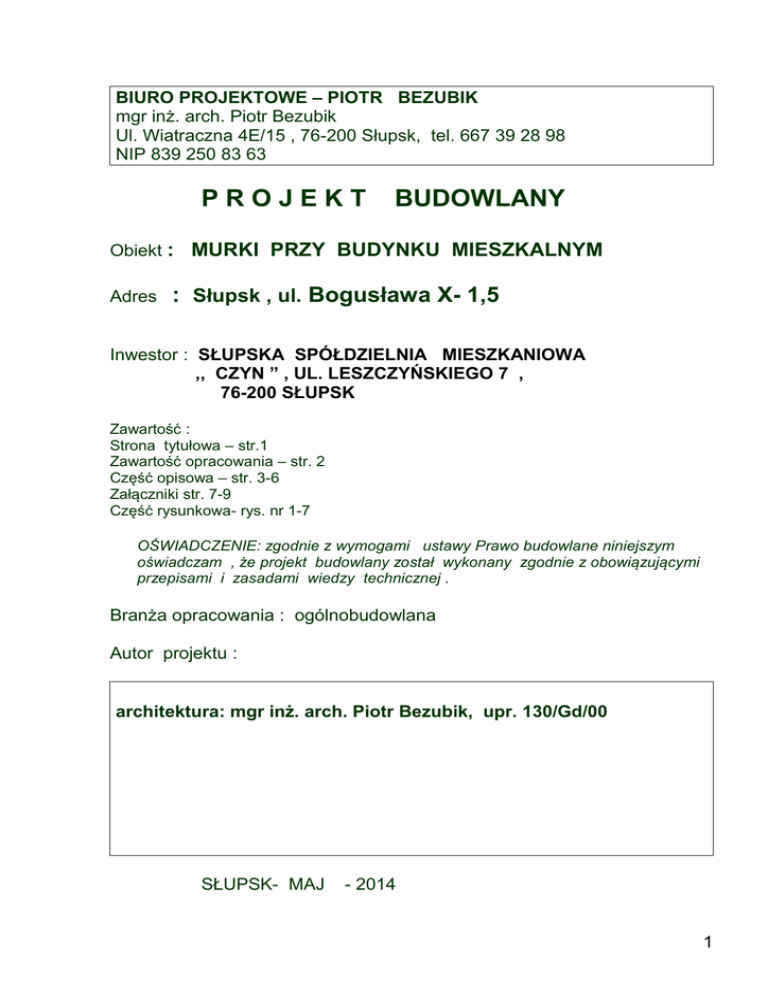

BIURO PROJEKTOWE

BIURO PROJEKTOWE – PIOTR BEZUBIK
mgr inż. arch. Piotr Bezubik
Ul. Wiatraczna 4E/15 , 76-200 Słupsk, tel. 667 39 28 98
NIP 839 250 83 63
PROJEKT
BUDOWLANY
Obiekt : MURKI PRZY BUDYNKU MIESZKALNYM
Adres
: Słupsk , ul. Bogusława X- 1,5
Inwestor : SŁUPSKA SPÓŁDZIELNIA MIESZKANIOWA
,, CZYN ” , UL. LESZCZYŃSKIEGO 7 ,
76-200 SŁUPSK
Zawartość :
Strona tytułowa – str.1
Zawartość opracowania – str. 2
Część opisowa – str. 3-6
Załączniki str. 7-9
Część rysunkowa- rys. nr 1-7
OŚWIADCZENIE: zgodnie z wymogami ustawy Prawo budowlane niniejszym
oświadczam , że projekt budowlany został wykonany zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej .
Branża opracowania : ogólnobudowlana
Autor projektu :
architektura: mgr inż. arch. Piotr Bezubik, upr. 130/Gd/00
SŁUPSK- MAJ
- 2014
1
ZAWARTOŚĆ OPRACOWANIA
CZĘŚĆ OPISOWA
1. Strona tytułowa str.1
2. Zawartość opracowania str.2
3. Projekt zagospodarowania terenu str. 3
4. Opis techniczny str. 4-6
5. Załączniki :
• Informacja BIOS str. 7
• Wpis do Izby i uprawnienia projektanta str.8 -9
CZĘŚĆ GRAFICZNA
1. MAPA SYT. –WYS. (1: 500 )
2. MUREK NR1 –STAN ISTNIEJACY (1:50 )
3.
4.
5.
6.
MUREK NR 1 – STAN PROJEKTOWANY (1:50 )
MUREK NR 1 - ŁAWA FUNDAMENTOWA ( 1: 100 )
MUREK NR1 – DETAL FUNDAMENTU ( 1:20 )
MUREK NR 1 – DETAL FUNDAMENTU (1 :20 )
7. MUREK NR1 - BALUSTRADA (1: 25 )
8. MUREK NR 2- STAN ISTNIEJĄCY ( 1: 75 )
9. MUREK NR 2- STAN PROJEKTOWANY ( 1: 50 )
10. ŁAWA FUNDAMENTOWA ( 1: 100 )
11. MUREK NR 2 -DETAL FUNDAMENTU ( 1:20 )
2
PROJEKT ZAGOSPODAROWANIA TERENU -CZĘŚĆ OPISOWA
1.Przedmiot opracowania i projektowane zagospodarowanie działki :
Przedmiotem opracowania jest projekt budowlany dwóch murków oporowych
zlokalizowanych w Słupsku przy budynkach mieszkalnych wielorodzinnych ul.
Bogusława X – 1,5 .
2. Istniejące zagospodarowanie terenu :
W chwili obecnej na terenie obszaru objętego opracowaniem znajdują się już
murki oporowe , są one jednak w złym stanie technicznym . Murek znajdujący się
przy budynku mieszkalnym nr1 wybudowany został z betonowych bloczków o
wymiarach 50x20 i szerokości 15 cm otynkowanych od czoła tynkiem cementowowapiennym znajduje się on na spadku terenu (ok. 4% ) , jego średnia wysokość to
ok. 60-70 cm a długość ok. 950 cm . Na poziomie podstawy murka znajduje się
parking na poziomie jego zwieńczenia również parking .
W jego pobliżu rosną krzewy róży pomarszczonej , klony pospolite jako rośliny
samosiejne oraz winobluszcz zaroślowy .
Murek oporowy znajdujący się przy budynku mieszkalnym nr 5 wybudowany
został z betonowych bloczków ozdobnych o wymiarach 50x20 i szerokości 15 cm .
Jego wysokość wynosi ok. 90 cm a długość ok. 24 m . Murek posiada 3 wnęki w
których zlokalizowane są drewniane ławki .
W bezpośredniej bliskości murków poza ich obrysem zewnętrznym rosną krzewy
ozdobne : śnieguliczka , tawuła pospolita , śliwa ozdobna , porzeczka ozdobna .
3. Dane ogólne o projektowanej inwestycji :
Teren znajduje się we władaniu S.S.S.M. ,,CZYN’’, ul. Leszczyńskiego -7 , 76-200
Słupsk .
4. Uzbrojenie terenu :
Na działkach objętych opracowaniem znajduje się podziemna sieć energetyczna
związana z oświetleniem zewnętrznym , podziemna sieć cieplna ,wodociąg ,
kanalizacja deszczowa .
5. Otaczające drogi :
Murki zlokalizowane są wzdłuż ciągu pieszo-jezdnego znajdującego się przy
budynkach mieszkalnych wielorodzinnych .
6. Zieleń :
Na terenie znajduje się zieleń istniejąca . Projekt nie odnosi się do zieleni
istniejącej to znaczy nie planuje się wycinek ani przesadzeń istniejących roślin .
7.Charakterystyka przyjętych rozwiązań projektowych :
W miejscu istniejących murków planuje się budowę nowych murków oporowych
wykonanych z betonu oraz betonu zbrojonego obłożonych cegłą klinkierową .
Nowe murki z niewielkimi zmianami rzutu będą biegły po śladzie murków
istniejących ,które należy rozebrać .
Opracował : Piotr Bezubik
3
OPIS SPOSOBU PRZEPROWADZENIA INWESTYCJI
1.Roboty rozbiórkowe .
Istniejące murki nie spełniają już swojej roli. Należy je rozebrać a materiał
rozbiórkowy przekazać do przetworzenia .
2. MUREK NR 1 :
Murek zlokalizowany będzie przy budynku mieszkalnym Bogusława X nr 1 , cały
teren jest użytkowany jako parking . Obszar na którym znajduje się murek posiada
spadek ok. 4% . Na górnym tarasie znajduje się również spadek w kierunku
przeciwnym ok. 4% .
Poprzedni murek oraz jego fundament należy rozebrać , w jego miejsce należy
wykonać fundament żelbetowy wg. rysunków projektowych . Na fundamencie
wznieść ścianę żelbetową monolityczną wg. rysunków projektowych oraz wznieść
mur z bloczków betonowych o wymiarach : 30x25x10 cm. Następnie zaizolować
całość abizolem R+P . Od strony zewnętrznej i od góry mur należy obłożyć cegłą
klinkierową pełną murowaną na zaprawie cementowo- wapiennej , spoinę muru
należy wykonać w kolorze popielatym .
W warstwie cegieł znajdującej się najbliżej poziomu chodnika należy pozostawić
jedna spoinę pionową nie zamurowaną na każde pięć cegieł .
3. MUREK NR 2 :
Murek zlokalizowany będzie przy budynku mieszkalnym Bogusława X nr 5
Zostanie on wykonany z uwzględnieniem znajdujących się tam schodów
terenowych , jego wysokość w stanie wykończonym będzie wynosiła ok. 90 cm .
Murek należy wykonywać tak aby nie uszkodzić znajdujących się w jego pobliżu
krzewów ozdobnych . Dlatego też należy prowadzić go w ten sposób aby tylna
ściana muru znajdowała się w miejscu tylnej ściany obecnie istniejącej . Wyjątek
stanowi tu część znajdująca się w pobliżu kratki kanalizacji deszczowej .
Fundament po poprzednim murku należy wybrać , w jego miejsce należy wykonać
fundament żelbetowy wg. rysunków projektowych oraz ścianę oporową .
Całość zaizolować abizolem R+P . Od strony zewnętrznej i od góry mur należy
obłożyć cegłą klinkierową pełną murowaną na zaprawie cementowo- wapiennej ,
spoinę muru należy wykonać w kolorze popielatym .
W warstwie cegieł znajdującej się najbliżej poziomu chodnika należy pozostawić
jedna spoinę pionową niezamurowaną na każde pięć cegieł .
4. FUNDAMENTY :
Na podstawie badań makroskopowych w miejscu posadowienia stwierdzono
następujące warunki gruntowe : nasyp niekontrolowany ,grunt ustabilizowany
przemieszane : gruz , piaski średnie ,glina piaszczysta .
Poziom zwierciadła wód gruntowych znajduje się poniżej poziomu posadowienia ław
fundamentowych . Fundamenty należy posadowić na głębokości ok. 1,0 m od
poziomu terenu. . Ławy fundamentowe należy wykonać z betonu klasy B-20 o
wymiarach wg. rysunków projektowych , na warstwie podkładowej o gr. ok. 5 cm z
betonu chudego klasy B-10 oraz na warstwie zagęszczonej pospółki
gr. ok. 5-10 cm do wartości Id 40 . Zbrojenie wykonać wg. rys. projektowych .
uwaga: ławy fundamentowe oraz ściany należy dylatować wg. rys. projektowych .
4
5. KONSTRUKCJA NOŚNA ŚCIAN :
5.1 ŚCIANY FUNDAMENTOWE
Ściany fundamentowe części murka nr 1 należy wykonać z bloczków betonowych
gr. 25 cm na zaprawie cementowej , posadowienie bezpośrednio na ławach . Ścianę
fundamentową części murka nr 1 od strony parkingu oraz murka nr 2 należy
wykonać jako żelbetową monolityczną powiązaną z ławą fundamentową . Ściany
należy dylatować wg. rys. projektowych .
5.2 ŚCIANY ZEWNĘTRZNE NADZIEMNE WYKOŃCZENIOWE
Konstrukcję należy wykonać z dwóch odcieni cegły klinkierowej o wymiarach :
25 x6 x 6,5 cm w kolorze jasnoszarym i antracyt . Górną warstwę wozówkową
należy układać z cegły klinkierowej pełnej o wymiarach : 25x12x6 cm w kolorze
antracyt . Cegłę układać poziomymi pasami zmieniając naprzemiennie kolor co dwie
warstwy . Spoiny ścian pionowych należy powiązać z główną ścianą oporowa za
pomocą drutu . Na dole pozostawić jedną pustą spoinę pionową w celach
odwodnienia i wentylacji co każde pięć cegieł ( ok. 125cm ) . Cegła winna być
murowana na zaprawie mrozoodpornej przeznaczonej do murowania klinkieru . Do
spoinowania należy zastosować masę w kolorze ciemnoszarym .
6 . Prace ziemne i porządkowe .
Teren powstały po rozbiórce starych murków i wybudowaniu nowych należy
uporządkować . Przyjęto , że odtworzenia będzie wymagał pas nawierzchni
utwardzonej znajdujący się w odległości ok. 100 cm od murka nr 1 . Jest to
nawierzchnia betonowa , zostanie ona zastąpiona nawierzchnią typu ,, polbruk ‘’
•
•
•
•
NAWIERZCHNIA NR 1
Kostka betonowa ,, polbruk’’ gr. 8 cm
Podsypka cementowo-piaskowa 1:4 5 cm
Podbudowa z kruszywa łamanego : 15 cm
Warstwa odsączająca: zagęszczony piasek 15 cm
Przyjęto, że w trakcie wykonywania prac pas nawierzchni utwardzonej znajdujący
się w pobliżu murka nr 2 ulegnie zniszczeniu . Chodnik oraz schody terenowe
znajdujące się w pobliżu murka należy odtworzyć w pasie o szerokości ok. 100 cm.
Powstałe w wyniku prowadzenia prac ubytki ziemne należy zasypać ziemią lub
piaskiem i obsypać humusem , zasadzić trawę . Ze względu na możliwość
uszkodzenia znajdujących się w pobliżu korzeni krzewów ozdobnych zaleca się
jesienny termin prac .
7. Nawierzchnia trawiasta :
Na warstwie ok. 10 cm humusu należy posadzić mieszankę traw odporną na
wysychanie podłoża oraz na działanie czynników mechanicznych . Należy
zastosować gatunek trawy : kostrzewa czerwona – Festuca rubra .
8. Odwodnienie :
Przyjęto założenie ,że wody deszczowe będą wchłaniane przez grunt w miejscu
opadu. Przestrzeń wykopu pomiędzy murkiem a znajdującym się powyżej terenem
należy zasypać pospółką #4/61,5 mm . Wszystkie spadki terenu znajdujące się w
bezpośredniej styczności z murkami należy wyprowadzić na zewnątrz konstrukcji ,tak
5
aby wody deszczowe spływały na teren działki poza miejscem na którym będą
znajdowały się murki .
9. Balustrady :
Przy murku nr 1 zaprojektowano balustradę . Z uwagi na znaczną wysokość murka
występuje konieczność zastosowania balustrady . Balustrada zostanie wykonana ze
stali ocynkowanej , będzie składała się ze słupków , w rozstawie co 160 cm i
dwóch pochwytów .
• Słupki należy wykonać z rury ocynkowanej o średnicy 48,3 /2,9 mm , będą
one wyposażone w dolnej cęści w płaskowniki stalowe , które będą służyły
do zakotwienia słupków w betonie znajdującym się w gruncie .
•
Pochwyty należy wykonać z rury ocynkowanej o średnicy 48,3 /2,9 mm
będą się one łączyły ze słupkami za pomocą wygiętych prętów stalowych fi
10 . Pochwyty znajdujące się na wysokości 100 i 80 cm powinny zostać
wyprowadzone poza obręb ostatniego słupka na odległość powyżej 30 cm i
połączone ze sobą .
10 . Siedziska drewniane :
Przy murku nr 2 zaprojektowano siedziska drewniane . Siedziska należy wykonać z
elementów drewnianych o wymiarach przekroju 6x4 cm i wyoblonych
krawędziach : r=3 mm , długości dostosowanej do zaprojektowanej niszy. Siedziska
należy opierać na kształtownikach kwadratowych zamkniętych 50x50x3 mm w
rozstawie co 50 cm przymocowanych do podłoża . Należy zastosować połączenia
śrubowe (M-10 )
Drewno z którego zostaną wykonane siedziska powinno być wysokiej jakości,
jednej z odmian odpornych na działanie czynników atmosferycznych np. daglezja .
Drewno powinno być zaimpregnowane ciśnieniowo oraz pokryte lakierobejcą do
stosowania zewnętrznego odporną na czynniki atmosferyczne .
UWAGI.
1. Szczegółowy dobór materiałów wykończeniowych należy uzgodnić z Projektantem i
Inwestorem.
2. Wszelkie niejasności dotyczące niniejszego projektu należy na bieżąco w ramach
nadzoru autorskiego uzgadniać z Projektantem.
3. Wszelkie prace budowlane przy wykonywaniu inwestycji należy wykonywać solidnie
zgodnie z niniejszym projektem normami PN. sztuką i wiedzą budowlaną pod
kierownictwem osoby uprawnionej.
Opracował : Piotr Bezubik
6
Informacja dotycząca bezpieczeństwa i ochrony zdrowia
Obiekt : MURKI OPOROWE
Adres : Słupsk , ul. Bogusława X- 1,5
Inwestor : SŁUPSKA SPÓŁDZIELNIA MIESZKANIOWA
,, CZYN ” , UL. LESZCZYŃSKIEGO 7 ,
76-200 SŁUPSK
Część opisowa :
1. Zakres robót :
Zakres robót obejmuje uprzednią rozbiórkę oraz budowę murków oporowych .
2. Wskazanie elementów zagospodarowania działki lub terenu , które mogą
stwarzać zagrożenie dla zdrowia i bezpieczeństwa ludzi .
- nie ujęte i ujęte na mapie sieci podziemne .
3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych .
•
•
Możliwość obsunięcia się gruntu podczas budowy .
Możliwość porażenia prądem lub poparzenia w przypadku uszkodzenia sieci
podziemnych.
4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem
do realizacji robót szczególnie niebezpiecznych .
•
•
•
•
Wszyscy zatrudnieni przy realizacji robót pracownicy powinni być przeszkoleni z
zakresu przepisów BHP .
Przed przystąpieniem do robót stwarzających szczególne zagrożenie ,kierownik
budowy powinien każdorazowo przeprowadzić ustne szkolenie wszystkich
pracowników związanych z tymi robotami , kładąc szczególny nacisk na
zachowanie ostrożności .
Przed wykonywaniem robót w pobliżu urządzeń i obiektów stwarzających
szczególne zagrożenie dla życia i zdrowia należy przeprowadzić szkolenie z
zakresu BHP .
Przeprowadzone szkolenia należy udokumentować wpisem do dziennika budowy
a w książce szkoleń fakt szkolenia potwierdzić przez szkolonych pracowników .
5 . Wskazanie środków technicznych i organizacyjnych zapobiegających
zagrożeniom .
•
•
•
Teren prac wydzielić taśmą ostrzegawczą
Prace w wykopach prowadzić przy zachowaniu ubezpieczenia pracownika przez co
najmniej jednego pracownika ubezpieczającego na poziomie terenu.
Należy zapewnić podstawowy sprzęt do udzielania pierwszej pomocy ( m. in. apteczka
pierwszej pomocy ) .
Uwaga :
.Roboty należy wykonywać zgodnie z projektem budowlanym , przestrzegać
technologii robót i warunków bezpiecznego wykonawstwa .Stosować materiały
pełnowartościowe , dopuszczone do zastosowania w budownictwie . Roboty
prowadzić w granicach władania terenem . Roboty należy prowadzić stopniowo w
zależności od osiągania wytrzymałości konstrukcji. Zobowiązuje się kierownika
budowy do sporządzenia i umieszczenia informacji ,,bioz ‘’ w widocznym miejscu
na placu budowy oraz zaznajomienia z nią osób pracujących na budowie .
Opracował : Piotr Bezubik
7
