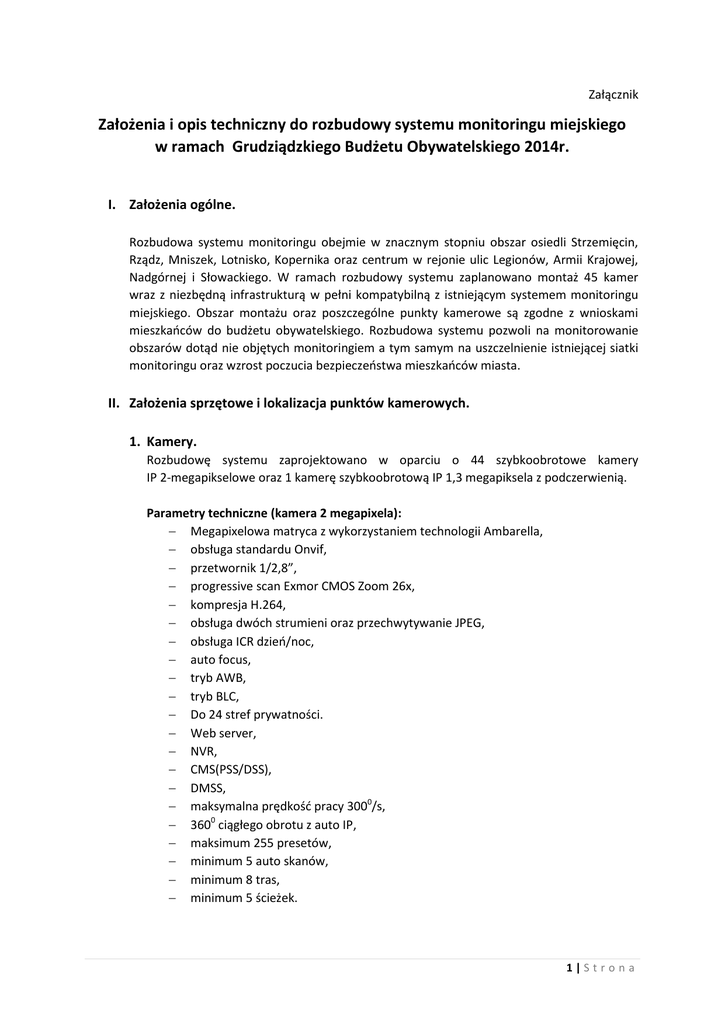

Założenia i opis techniczny do rozbudowy systemu monitoringu miejskiego
w ramach Grudziądzkiego Budżetu Obywatelskiego 2014r.
I. Założenia ogólne.
Rozbudowa systemu monitoringu obejmie w znacznym stopniu obszar osiedli Strzemięcin,
Rządz, Mniszek, Lotnisko, Kopernika oraz centrum w rejonie ulic Legionów, Armii Krajowej,
Nadgórnej i Słowackiego. W ramach rozbudowy systemu zaplanowano montaż 45 kamer
wraz z niezbędną infrastrukturą w pełni kompatybilną z istniejącym systemem monitoringu
miejskiego. Obszar montażu oraz poszczególne punkty kamerowe są zgodne z wnioskami
mieszkańców do budżetu obywatelskiego. Rozbudowa systemu pozwoli na monitorowanie
obszarów dotąd nie objętych monitoringiem a tym samym na uszczelnienie istniejącej siatki
monitoringu oraz wzrost poczucia bezpieczeństwa mieszkańców miasta.
II. Założenia sprzętowe i lokalizacja punktów kamerowych.
1. Kamery.
Rozbudowę systemu zaprojektowano w oparciu o 44 szybkoobrotowe kamery
IP 2-megapikselowe oraz 1 kamerę szybkoobrotową IP 1,3 megapiksela z podczerwienią.
Parametry techniczne (kamera 2 megapixela):
 Megapixelowa matryca z wykorzystaniem technologii Ambarella,
 obsługa standardu Onvif,
 przetwornik 1/2,8”,
 progressive scan Exmor CMOS Zoom 26x,
 kompresja H.264,
 obsługa dwóch strumieni oraz przechwytywanie JPEG,
 obsługa ICR dzień/noc,
 auto focus,
 tryb AWB,
 tryb BLC,
 Do 24 stref prywatności.
 Web server,
 NVR,
 CMS(PSS/DSS),
 DMSS,
 maksymalna prędkość pracy 3000/s,
 3600 ciągłego obrotu z auto IP,
 maksimum 255 presetów,
 minimum 5 auto skanów,
 minimum 8 tras,
 minimum 5 ścieżek.
1|S t r o n a









Automatyczne rozpoznawanie głównych protokołów takich jak DH-SD, Pelco-P/D,
itp.
Ustawienie prędkości w zależności od ogniskowej, prędkość obrotowa
dostosowująca się zgodnie z wartością zoom.
W przypadku awarii: automatyczny powrót do trybu pracy sprzed awarii.
Automatyczna aktywacja presetów/ skanów/ tras/ ścieżek.
Wywołanie presetów/ tras oraz innych operacji.
Wbudowane minimum 2 wejścia/ minimum 1 wyjście alarmowe.
Inteligentne pozycjonowanie 3D.
Klasa szczelności: IP 64.
Wbudowane zabezpieczenie przeciwprzepięciowe do 4000V.
Parametry techniczne (kamera 1,3 megapixelowa z podczerwienią):
 Obsługa ICR dzień/noc z promiennikiem IR,
 obsługa standardu Onvif,
 kompresja video H.264/JPEG,
 przetwornik 1/3” Progressive Scan,
 czułość minimalna 0,1lux w trybie kolor,
 czułość minimalna 0,01lux trybie biało-czarnym,
 minimum Zoom 18x,
 Możliwość jednoczesnego nagrywania w wysokiej rozdzielczości i podglądu,
 tryb AWB,
 tryb BLC,
 mechaniczny filtr podczerwieni,
 prędkość przy sterowaniu ręcznym: pozioma minimum 1600/s, pionowa minimum
1200/s,
 prędkość między presetami: pozioma minimum 2400/s, pionowa minimum 2000/s,
 maksimum 255 presetów,
 minimum 7 wejść/ minimum 2 wyjścia alarmowe,
 minimum 5 programów skanowania,
 minimum 8 tras programowalnych,
 do 24 stref prywatności,
 inteligentne pozycjonowanie 3D,
 zasięg promiennika około 100m,
 klasa szczelności IP66,
 wbudowane zabezpieczenie przeciwprzepięciowe do 4000V,
2. Rejestratory.
Do rozbudowy systemu zaplanowano montaż minimum 6 cyfrowych rejestratorów
sieciowych IP video NVR z których każdy umożliwia nagrywanie obrazu z minimum
16 kamer.
Parametry techniczne:
 Ilość obsługiwanych kamer IP: minimum 16.
 Ilość wyjść video: minimum 1xVGA, minimum 1xHDMI.
 Interfejs sieciowy: Port RJ-45 (10/100/1000 Mb).
2|S t r o n a













Funkcje sieciowe: HTTP, TCP/IP, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS,
IP Filter, PPPOE, DDNS, FTP, Alarm Server.
Rozdzielczość nagrywanego obrazu: 1080P(1920×1080)/ 720P(1280×720),
PAL: D1 704×576.
Prędkość nagrywanego obrazu: Max. 400fps@D1/ 200fps@720P/ 100fps@1080P.
Kompresja obrazu: H.264 / MJPEG.
Minimum 2 dyski twarde SATA (minimum 3TB).
Porty USB: minimum 2szt.
Detekcja ruchu: Siatka pól detekcji o minimalnych wymiarach 22x18, minimum
6 poziomów czułości.
Strefy prywatności: minimum 4 strefy definiowane niezależnie dla każdej kamery.
Interfejs RS-232: klawiatura KBDB / komputer.
Interfejs RS-485: kamery obrotowe, PTZ.
Ilość wejść alarmowych: minimum 16.
Ilość wyjść alarmowych: minimum 3.
3. Anteny:
Parametry techniczne:
Dualna antena sektorowa 2x2 MIMO zgodna z protokołem AirMax:
 zakres częstotliwości pracy – do 5,8 GHz,
 polaryzacja – pionowa + pozioma,
Stacja bazowa 2x2 MIMO zgodna z protokołem AirMax:
 częstotliwość pracy – do 5,8 GHz,
 interfejsy sieciowe – 1x10/100 BASE-TX (Cat.5, RJ-45),
 zgodność z RoHS,
 zasilanie za pomocą PoE,
Kierunkowa antena typu 2x2 MIMO zgodna z protokołem AirMax wraz z osłoną czaszy
antyzakłóceniową:
 częstotliwość pracy – do 5,8 GHz,
 interfejsy sieciowe – 1x10/100 mbps Ethernet,
 zgodność z RoHS,
 zasilanie za pomocą PoE,
Switch PoE 5 portowy zarządzalny do zasilania punktów klienckich i bazowych.
Parametry:
 zasilanie – 230V,
 wyjścia PoE.
4.
System transmisji.
Zaprojektowany system transmisji jest systemem mieszanym opartym na transmisji
światłowodowej i bezprzewodowej. W momencie odbioru inwestycji gotowe instalacje
pozwolą na użytkowanie w pełni funkcjonujących punktów kamerowych zintegrowanych
użytkowo w ramach Miejskiego Systemu Monitoringu. Odbiór sygnału i obsługa
wszystkich punktów kamerowych odbywać się będzie w centrum dozoru zlokalizowanym
w siedzibie Straży Miejskiej przy ul. Piłsudskiego 51.
3|S t r o n a
ILOŚĆ PUNKTÓW (ZBIORCZYCH) POŚREDNICH TRANSMISJI RADIOWEJ 802.11a/n
LP
Nazwa
Ilość
ul. Armii Krajowej 30/ Nadgórna 47
1
2
ul. Heweliusza 2
2
1
ul. Nauczycielska 18/ Dywizjonu 303.3
3
2
ul. Śniadeckich 74/ Korczaka 11
4
2
ul.
Sobieskiego
6/
ul.
Podhalańska
3
5
2
Ze względu na swoje korzystne położenie względem punktów kamerowych znajdujących
się w północnej części Grudziądza, bloki przy ul. Armii Krajowej 30 oraz ul. Nadgórna 47
zostały wytypowane, jako punkty pośrednie sieci radiowej monitoringu miejskiego.
Do niego będą schodziły się drogą radiową dane z kamer zainstalowanych w punktach
kamerowych o numerach 1, 2, 3, i 4. Sygnał z kamer należy przesłać do punktu zbiorczego
przy ul. Ratuszowej 1 oraz wpiąć w media konwerter, skąd sygnał obrazu trafi do centrum
monitoringu miejskiego. Zasilanie urządzeń tego punktu powinno zostać podprowadzone
z najbliższej rozdzielni elektrycznej w budynku. W punkcie zbiorczym należy zainstalować:
stację bazową 2x2 MIMO, zasilacz buforowy 24V-7Ah, wyłącznik nadprądowy 6A,
ochronnik przeciwprzepięciowy B+C, dualną antenę sektorową 2x2 MIMO, maszt kratowy
aluminiowy 4m z odciągami, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5
portowy zarządzalny wraz z zasilaczem UPS, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne.
Budynek przy ul. Heweliusza 2 został wytypowany, jako następny punkt zbiorczy sieci
radiowej monitoringu miejskiego. Do niego będą schodziły się drogą radiową dane
z kamer zainstalowanych w punktach kamerowych o numerach 5, 6, 7, 8 i 9. Sygnał
z kamer należy wpiąć w media konwerter znajdujący się w piwnicy budynku, skąd sygnał
obrazu trafi do centrum monitoringu miejskiego. Zasilanie urządzeń tego punktu powinno
zostać podprowadzone z najbliższej rozdzielni elektrycznej w budynku. W punkcie
zbiorczym należy zainstalować: stację bazową 2x2 MIMO, zasilacz buforowy 24V-7Ah,
wyłącznik nadprądowy 6A, ochronnik przeciwprzepięciowy B+C, dualną antenę sektorową
2x2 MIMO, maszt kratowy aluminiowy 4m z odciągami, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, wyłącznik
różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za niezbędne.
Budynki przy ul. Nauczycielskiej 18 oraz ul. Dywizjonu 303/3 zostały wytypowane, jako
punkty zbiorcze sieci radiowej monitoringu miejskiego. Do niego będą schodziły się drogą
radiową dane z kamer zainstalowanych w punktach kamerowych o numerach 10, 11, 12,
13, 14, 15, 16, 17, 18, 19, 20 i 21. Sygnał z kamer należy wpiąć w media konwerter
znajdujący się w piwnicy budynku, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego. Zasilanie urządzeń tego punktu powinno zostać podprowadzone z najbliższej
rozdzielni elektrycznej w budynku. W punkcie zbiorczym należy zainstalować: stację
bazową 2x2 MIMO, zasilacz buforowy 24V-7Ah, wyłącznik nadprądowy 6A, ochronnik
przeciwprzepięciowy B+C, dualną antenę sektorową 2x2 MIMO, maszt kratowy
aluminiowy 4m z odciągami, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5
portowy zarządzalny wraz z zasilaczem UPS, wyłącznik różnicowoprądowy 30mA inne
urządzenia uznane przez Wykonawcę za niezbędne.
4|S t r o n a
Budynki przy ul. Śniadeckich 74 oraz ul. Korczaka 11 zostały wytypowane, jako punkty
zbiorcze sieci radiowej monitoringu miejskiego. Do niego będą schodziły się drogą radiową
dane z kamer zainstalowanych w punktach kamerowych o numerach 22, 23, 24, 25, 26,
27, 28, 29, 30, 31 i 32. Sygnał z kamer należy wpiąć w media konwerter znajdujący się na
X piętrze budynku, skąd sygnał obrazu trafi do centrum monitoringu miejskiego. Zasilanie
urządzeń tego punktu powinno zostać podprowadzone z najbliższej rozdzielni elektrycznej
w budynku. W punkcie zbiorczym należy zainstalować: stację bazową 2x2 MIMO, zasilacz
buforowy 24V-7Ah, wyłącznik nadprądowy 6A, ochronnik przeciwprzepięciowy B+C,
dualną antenę sektorową 2x2 MIMO, maszt kratowy aluminiowy 4m z odciągami, antenę
kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz
z zasilaczem UPS, wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez
Wykonawcę za niezbędne.
Budynki przy ul. Sobieskiego 6 oraz ul. Podhalańskiej 3 zostały wytypowane, jako punkty
zbiorcze sieci radiowej monitoringu miejskiego. Do niego będą schodziły się drogą radiową
dane z kamer zainstalowanych w punktach kamerowych o numerach 33, 34, 35, 36, 37,
38, 39, 40 i 41. W budynku przy ul. Podhalańskiej 3 sygnał z kamer należy wpiąć w media
konwerter znajdujący się w piwnicy budynku, skąd sygnał obrazu trafi do centrum
monitoringu miejskiego. Zasilanie urządzeń tego punktu powinno zostać podprowadzone
z najbliższej rozdzielni elektrycznej w budynku. W punkcie zbiorczym należy zainstalować:
stację bazową 2x2 MIMO, zasilacz buforowy 24V-7Ah, wyłącznik nadprądowy 6A,
ochronnik przeciwprzepięciowy B+C, dualną antenę sektorową 2x2 MIMO, maszt kratowy
aluminiowy 4m z odciągami, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5
portowy zarządzalny wraz z zasilaczem UPS, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Dodatkowo w budynku przy
ul. Sobieskiego 6 należy doprowadzić światłowód ze studzienki kanalizacji technicznej
Spółdzielni Mieszkaniowej i wyposażyć w media konwertery WDM jednomodowe
umożliwiające przesył sygnału optycznego o szybkości 1000Mb/sek.
5.
System wyświetlania obrazu.
Obraz z kamer w ramach planowanej rozbudowy będzie wyświetlany w centrum
monitoringu na ekranach o przekątnej 106,7 cm po dziewięć obrazów na ekran. Ponadto
system należy skonfigurować tak żeby dostęp do nowych punktów kamerowych był ze
wszystkich stanowisk operatorskich.
6.
Wykaz punktów kamerowych.
- ul. Armii Krajowej 10, ul. Nadgórna 47, ul. Słowackiego 10, ul. Legionów 43, ul. Brzeźna 1,
ul. Kopernika 2, ul. Bydgoskiej 18 - przód, ul. Bydgoskiej 18 – tył, ul. Wiślana 9, ul. Centrum
Wyszkolenia Kawalerii 1, ul. Kustronia 2, ul. Dywizjonu 303/1, ul. Ikara 11, ul. Ikara 2,
ul. Warszawska 1, ul. Ikara 18, ul. Kustronia 22, ul. Stachonia 4, ul. Warszawska 15,
ul. Warszawska 9, ul. Centrum Wyszkolenia Kawalerii 3, ul. Śniadeckich 1, ul. Śniadeckich
10, ul. Śniadeckich 11, ul. Śniadeckich 28, ul. Śniadeckich 31, ul. Śniadeckich 60,
ul. Śniadeckich 80, ul. Korczaka 4, ul. Korczaka 15, ul. Korczaka 27, ul. Konopnickiej 28,
ul. Łęgi 1, Aleja Sportowców 10, ul. Podhalańska 7, ul. Droga Kujawska 1,
ul. Gąsiorowskiego 2, ul. Sobieskiego 54, ul. Sobieskiego 40, ul. Sobieskiego 52,
ul. Kulerskiego 7, ul. Murowa/Mickiewicza, ul. Forteczna 6, al. Królowej Jadwigi przy
Spichrzach oraz zejście przy Urzędzie Miejskim.
5|S t r o n a
III. Opis wykonania poszczególnych punktów kamerowych.
1. Punkt kamerowy Nr 1 – ul. Armii Krajowej 10.
Kamerę należy zamontować na budynku ul. Armii Krajowej 10 na wysokości I-go piętra
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane w skrzynce
antywłamaniowej i nie może być powiązany z zasilaniem innych obwodów
elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed ingerencją osób
trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze białym, kablem
miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji bazowej należy zamontować
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych” oraz wykonać
instalację przy użyciu przewodu UTP. Ponadto przy użyciu przewodu UTP należy
wykonać instalację pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, antenę kierunkową
z osłoną antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS,
listwę minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah,
skrzynkę instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Armii Krajowej 30, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
2. Punkt kamerowy Nr 2 – ul. Nadgórna 47.
Kamerę należy zamontować na maszcie wolnostojącym przy budynku ul. Nadgórnej 47
na wysokości 4,5m w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Od kamery okablowanie należy poprowadzić przewieszką na dach
budynku do skrzynki antywłamaniowej, zlokalizowanej na dachu. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane w skrzynce
antywłamaniowej i nie może być powiązany z zasilaniem innych obwodów
elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed ingerencją osób
trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze białym, kablem
miedzianym 3mm x 1,5mm (ok.50mb). Urządzenie stacji bazowej należy zamontować
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych” oraz wykonać
instalację przy użyciu przewodu UTP. Ponadto przy użyciu przewodu UTP należy
wykonać instalację pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, maszt wolnostojący
stalowy 120mm x 6,5m, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5
portowy zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilająca
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za
niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego przy
ul. Nadgórna 47, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
3. Punkt kamerowy Nr 3 – ul. Słowackiego 10.
W punkcie kamerę należy zamontować na budynku ul. Słowackiego 10 na wysokości
II-go piętra miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”.
6|S t r o n a
Zasilanie dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy użyciu
przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką (ok. 20mb).
W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych parametrach,
antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz
z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą z włącznikiem, zasilacz
buforowy
24V-7Ah,
skrzynkę
instalacyjną
antywłamaniową,
wyłącznik
różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za
niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego przy
ul. Armii Krajowej 30, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
4. Punkt kamerowy Nr 4 – ul. Legionów 43.
Kamerę należy zainstalować na narożniku budynku (pawilonu handlowego)
ul. Legionów 43 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok. 40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku nr 1 oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Armii Krajowej 30, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego.
5. Punkt kamerowy Nr 5 – ul. Brzeźna 1.
Kamerę należy zainstalować na wysokości dachu budynku ul. Brzeźna 1 w miejscu
wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla urządzeń
systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane
w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem innych
obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
7|S t r o n a
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Heweliusza 2, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
6. Punkt kamerowy Nr 6 – ul. Kopernika 2.
Kamerę należy zainstalować na wysokości dachu budynku ul. Kopernika 2 w miejscu
wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla urządzeń
systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane
w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem innych
obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Heweliusza 2, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
7. Punkt kamerowy Nr 7 – ul. Bydgoska 18.
Kamerę należy zainstalować na wysokości dachu budynku ul. Bydgoska 18 w miejscu
wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla urządzeń
systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane
w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem innych
obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok.60mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 30mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
8|S t r o n a
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Heweliusza 2, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
8. Punkt kamerowy Nr 8 – ul. Bydgoska 18.
Kamerę należy zainstalować na wysokości dachu budynku ul. Bydgoska 18 w miejscu
wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla urządzeń
systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane
w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem innych
obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok.60mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 30mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Heweliusza 2, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
9. Punkt kamerowy Nr 9 – ul. Wiślana 9.
W punkcie kamerę należy zainstalować na maszcie wolnostojącym przy budynku
ul. Wiślana 9 na wysokości 4,5m, w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych”. Od kamery okablowanie należy poprowadzić przewieszką na
dach budynku do skrzynki antywłamaniowej, zlokalizowanej na dachu. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane w skrzynce
antywłamaniowej i nie może być powiązany z zasilaniem innych obwodów
elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed ingerencją osób
trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze białym, kablem
miedzianym 3x1,5mm (ok.40mb). Urządzenie stacji bazowej należy zamontować
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych” oraz wykonać
instalację przy użyciu przewodu UTP. Ponadto przy użyciu przewodu UTP należy
wykonać instalację pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, maszt wolnostojący
stalowy 120mm x 6,5m, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5
portowy zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za
9|S t r o n a
niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego przy
ul. Heweliusza 2, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
10. Punkt kamerowy Nr 10 – ul. Centrum Wyszkolenia Kawalerii 1.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Centrum
Wyszkolenia Kawalerii 1 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Nauczycielska 18, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
11. Punkt kamerowy Nr 11 – ul. Kustronia 2.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Kustronia 2
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Dywizjonu 303/3, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego.
10 | S t r o n a
12. Punkt kamerowy Nr 12 – ul. Dywizjonu 303/1.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Dywizjonu
303/1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”.
Zasilanie dla urządzeń systemu monitoringu miejskiego powinno zostać
doprowadzone z rozdzielni elektrycznej w budynku do szafki antywłamaniowej
instalowanego systemu. Obwód zasilania monitoringu musi posiadać osobne
zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie może być
powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje powinny
być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać
w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb).
Urządzenie stacji bazowej należy zamontować w miejscu wskazanym w załączniku
„Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu przewodu
UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą
a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww.
minimalnych parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch
PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową
zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną
antywłamaniową, wyłącznik różnicowoprądowy 30mA inne urządzenia uznane przez
Wykonawcę za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu
zbiorczego przy ul. Dywizjonu 303/3, skąd sygnał obrazu trafi do centrum
monitoringu miejskiego.
13. Punkt kamerowy Nr 13 – ul. Ikara 11.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Ikara 11
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Dywizjonu 303/3, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego.
14. Punkt kamerowy Nr 14 – ul. Ikara 2.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Ikara 2
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
11 | S t r o n a
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Nauczycielska 18, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego.
15. Punkt kamerowy Nr 15 – ul. Warszawska 1.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Warszawska
1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA urządzenia uznane przez Wykonawcę za
niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego przy
ul. Nauczycielska 18, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
16. Punkt kamerowy Nr 16 – ul. Ikara 18.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku ul. Ikara
18 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
12 | S t r o n a
w kolorze białym, kablem miedzianym 3 mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Dywizjonu 303/3, skąd sygnał obrazu trafi do centrum monitoringu
miejskiego.
17. Punkt kamerowy Nr 17 – ul. Kustronia 22.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Kustronia 22 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Dywizjonu 303/3, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
18. Punkt kamerowy Nr 18 – ul. Stachonia 4.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Stachonia 4 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
13 | S t r o n a
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Nauczycielska 18, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
19. Punkt kamerowy Nr 19 – ul. Warszawska 15.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Warszawska 15 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Dywizjonu 303/3, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
20. Punkt kamerowy Nr 20 – ul. Warszawska 9.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Warszawska 9 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
14 | S t r o n a
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Nauczycielska 18, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
21. Punkt kamerowy Nr 21 – ul. Centrum Wyszkolenia Kawalerii 3.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Centrum Wyszkolenia Kawalerii 3 w miejscu wskazanym w załączniku Lokalizacja
punktów kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego
powinno zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Nauczycielska 18, skąd sygnał obrazu
trafi do centrum monitoringu miejskiego.
22. Punkt kamerowy Nr 22 – ul. Śniadeckich 1.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
15 | S t r o n a
23. Punkt kamerowy Nr 23 – ul. Śniadeckich 10.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
10 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
24. Punkt kamerowy Nr 24 – ul. Śniadeckich 11.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
11 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
25. Punkt kamerowy Nr 25 – ul. Śniadeckich 28.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
28 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
16 | S t r o n a
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
26. Punkt kamerowy Nr 26 – ul. Śniadeckich 31.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
31 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3x1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
27. Punkt kamerowy Nr 27 – ul. Śniadeckich 60.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Śniadeckich
60 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku nr 1 oraz wykonać
instalację przy użyciu przewodu UTP. Ponadto przy użyciu przewodu UTP należy
17 | S t r o n a
wykonać instalację pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, antenę kierunkową
z osłoną antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS,
listwę minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah,
skrzynkę instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz
inne urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy
przesłać drogą radiową do punktu zbiorczego przy ul. Śniadeckich 74, skąd sygnał
obrazu trafi do centrum monitoringu miejskiego.
28. Punkt kamerowy Nr 28 – ul. Śniadeckich 80.
W punkcie kamerę należy zainstalować na maszcie wolnostojącym ul. Śniadeckich 80
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Śniadeckich 74, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
29. Punkt kamerowy Nr 29 – ul. Korczaka 4.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Korczaka 4 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
18 | S t r o n a
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Korczaka 11, skąd sygnał obrazu trafi do
centrum monitoringu miejskiego.
30. Punkt kamerowy Nr 30 – ul. Korczaka 15.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Korczaka 15
w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
31. Punkt kamerowy Nr 31 – ul. Korczaka 27.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Korczaka 27
w miejscu wskazanym w załączniku Lokalizacja punktów kamerowych”. Zasilanie dla
urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Korczaka 11, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
19 | S t r o n a
32. Punkt kamerowy Nr 32 – ul. Konopnickiej 28.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Konopnickiej
28 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Śniadeckich 74, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
33. Punkt kamerowy Nr 33 – ul. Łęgi 1.
Kamerę należy zainstalować na wysokości dachu budynku ul. Łęgi 1 w miejscu
wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie dla urządzeń
systemu monitoringu miejskiego powinno zostać doprowadzone z rozdzielni
elektrycznej w budynku do szafki antywłamaniowej instalowanego systemu. Obwód
zasilania monitoringu musi posiadać osobne zabezpieczenie zainstalowane
w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem innych
obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone przed
ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV w kolorze
białym, kablem miedzianym 3mm x 1,5mm (ok.40mb). Urządzenie stacji bazowej
należy zamontować w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto przy
użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Sobieskiego 6, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
34. Punkt kamerowy Nr 34 – ul. Aleja Sportowców 10.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Aleja
Sportowców 10 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
20 | S t r o n a
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Podhalańska 3, sygnał obrazu trafi do
centrum monitoringu miejskiego.
35. Punkt kamerowy Nr 35 – ul. Podhalańska 7.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Podhalańska
7 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Podhalańska 3, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
36. Punkt kamerowy Nr 36 – ul. Droga Kujawska 1.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Droga
Kujawska 1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”.
Zasilanie dla urządzeń systemu monitoringu miejskiego powinno zostać
doprowadzone z rozdzielni elektrycznej w budynku do szafki antywłamaniowej
instalowanego systemu. Obwód zasilania monitoringu musi posiadać osobne
zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie może być
powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje powinny
być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać
w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok.40mb).
Urządzenie stacji bazowej należy zamontować w miejscu wskazanym w załączniku
21 | S t r o n a
„Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu przewodu
UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą
a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww.
minimalnych parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch
PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową
zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną
antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane
przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać drogą radiową do
punktu zbiorczego przy ul. Podhalańska 3, skąd sygnał obrazu trafi do centrum
monitoringu miejskiego.
37. Punkt kamerowy Nr 37 – ul. Gąsiorowskiego 2.
W punkcie kamerę należy zainstalować na wysokości dachu budynku
ul. Gąsiorowskiego 2 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Sobieskiego 6, skąd sygnał obrazu trafi
do centrum monitoringu miejskiego.
38. Punkt kamerowy Nr 38 – ul. Sobieskiego 54.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Sobieskiego 54 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.55mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 30mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
22 | S t r o n a
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA inne urządzenia
uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać drogą
radiową do punktu zbiorczego przy ul. Sobieskiego 6, skąd sygnał obrazu trafi do
centrum monitoringu miejskiego.
39. Punkt kamerowy Nr 39 – ul. Sobieskiego 40.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Sobieskiego
40 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”. Zasilanie
dla urządzeń systemu monitoringu miejskiego powinno zostać doprowadzone
z rozdzielni elektrycznej w budynku do szafki antywłamaniowej instalowanego
systemu. Obwód zasilania monitoringu musi posiadać osobne zabezpieczenie
zainstalowane w skrzynce antywłamaniowej i nie może być powiązany z zasilaniem
innych obwodów elektrycznych. Wszelkie instalacje powinny być zabezpieczone
przed ingerencją osób trzecich. Zasilanie urządzeń należy wykonać w rurach UV
w kolorze białym, kablem miedzianym 3mm x 1,5mm (ok. 40mb). Urządzenie stacji
bazowej należy zamontować w miejscu wskazanym w załączniku „Lokalizacja
punktów kamerowych” oraz wykonać instalację przy użyciu przewodu UTP. Ponadto
przy użyciu przewodu UTP należy wykonać instalację pomiędzy kamerą a szafką
(ok. 20mb). W punkcie kamerowym należy zainstalować: kamerę o ww. minimalnych
parametrach, antenę kierunkową z osłoną antyzakłóceniową, Switch PoE 5 portowy
zarządzalny wraz z zasilaczem UPS, listwę minimum 4 gniazdową zasilającą
z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową,
wyłącznik różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę
za niezbędne. Obraz z kamery należy przesłać drogą radiową do punktu zbiorczego
przy ul. Sobieskiego 6, skąd sygnał obrazu trafi do centrum monitoringu miejskiego.
40. Punkt kamerowy Nr 40 – ul. Sobieskiego 52.
W punkcie kamerę należy zainstalować na wysokości III-go piętra budynku
ul. Sobieskiego 52 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.55mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 30mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
23 | S t r o n a
drogą radiową do punktu zbiorczego przy ul. Sobieskiego 6, sygnał obrazu trafi do
centrum monitoringu miejskiego.
41. Punkt kamerowy Nr 41 – ul. Wiktora Kulerskiego 7.
W punkcie kamerę należy zainstalować na wysokości dachu budynku ul. Wiktora
Kulerskiego 7 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Sobieskiego 6, skąd sygnał obrazu trafi
do centrum monitoringu miejskiego.
42. Punkt kamerowy Nr 42 – ul. Mickiewicza 8/ul. Murowa.
W punkcie kamerę należy zainstalować na wysokości II-go piętra budynku
ul. Mickiewicza 8 w miejscu wskazanym w załączniku „Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok.30mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 15mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do punktu zbiorczego przy ul. Ratuszowej 1, skąd sygnał obrazu trafi
do centrum monitoringu miejskiego.
24 | S t r o n a
43. Punkt kamerowy Nr 43 – ul. Forteczna 6.
W punkcie kamerę z podczerwienią należy zainstalować na narożniku budynku
ul. Forteczna 6 w miejscu wskazanym w załączniku Lokalizacja punktów
kamerowych”. Zasilanie dla urządzeń systemu monitoringu miejskiego powinno
zostać doprowadzone z rozdzielni elektrycznej w budynku do szafki
antywłamaniowej instalowanego systemu. Obwód zasilania monitoringu musi
posiadać osobne zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie
może być powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje
powinny być zabezpieczone przed ingerencją osób trzecich. Zasilanie urządzeń należy
wykonać w rurach UV w kolorze białym, kablem miedzianym 3mm x 1,5mm
(ok. 40mb). Urządzenie stacji bazowej należy zamontować w miejscu wskazanym
w załączniku „Lokalizacja punktów kamerowych” oraz wykonać instalację przy użyciu
przewodu UTP. Ponadto przy użyciu przewodu UTP należy wykonać instalację
pomiędzy kamerą a szafką (ok. 20mb). W punkcie kamerowym należy zainstalować:
kamerę o ww. minimalnych parametrach, antenę kierunkową z osłoną
antyzakłóceniową, Switch PoE 5 portowy zarządzalny wraz z zasilaczem UPS, listwę
minimum 4 gniazdową zasilającą z włącznikiem, zasilacz buforowy 24V-7Ah, skrzynkę
instalacyjną antywłamaniową, wyłącznik różnicowoprądowy 30mA oraz inne
urządzenia uznane przez Wykonawcę za niezbędne. Obraz z kamery należy przesłać
drogą radiową do masztu zainstalowanego na kominie OPEC przy ul. Budowlanych 3.
Lokalizacja ta stanowić będzie punkt pośredni skąd sygnał obrazu trafi do centrum
monitoringu miejskiego.
44. Punkt kamerowy Nr 44 – al. Królowej Jadwigi .
W punkcie kamerę należy zainstalować na słupie oświetleniowym przy al. Królowej
Jadwigi 1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”.
Zasilanie dla urządzeń systemu monitoringu miejskiego powinno zostać
doprowadzone z rozdzielni elektrycznej przy Spichrzach do szafki antywłamaniowej
instalowanego systemu. Obwód zasilania monitoringu musi posiadać osobne
zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie może być
powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje powinny
być zabezpieczone przed ingerencją osób trzecich. Z rozdzielni elektrycznej należy
wykonać przyłącze do istniejącej kanalizacji technicznej rurą HDP ǿ 75 a następnie
w istniejącej kanalizacji doprowadzić zasilanie do punktu kamerowego kablem
miedzianym 3mm x 1,5mm (ok. 70mb). Obraz z kamery należy wpiąć we wskazane
włókno światłowodu znajdujące się w ww. kanalizacji technicznej. Następnie sygnał
przesłać do punktu zbiorczego przy ul. Ratuszowej 1, gdzie należy dokonać przyłącza
ww. włókna do wskazanego włókna światłowodu Spółdzielni Mieszkaniowej, po
którym sygnał trafi do centrum monitoringu miejskiego. W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, media konwerter,
Switch 5 portowy 1000Mb, listwę minimum 4 gniazdową zasilającą z włącznikiem,
zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową, wyłącznik
różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za
niezbędne.
25 | S t r o n a
45. Punkt kamerowy Nr 45 – al. Królowej Jadwigi (zejście przy Urzędzie
Miejskim)
W punkcie kamerę należy zainstalować na słupie oświetleniowym przy al. Królowej
Jadwigi 1 w miejscu wskazanym w załączniku „Lokalizacja punktów kamerowych”.
Zasilanie dla urządzeń systemu monitoringu miejskiego powinno zostać
doprowadzone z rozdzielni elektrycznej przy Spichrzach do szafki antywłamaniowej
instalowanego systemu. Obwód zasilania monitoringu musi posiadać osobne
zabezpieczenie zainstalowane w skrzynce antywłamaniowej i nie może być
powiązany z zasilaniem innych obwodów elektrycznych. Wszelkie instalacje powinny
być zabezpieczone przed ingerencją osób trzecich. Z rozdzielni elektrycznej należy
wykonać przyłącze do istniejącej kanalizacji technicznej rurą HDP fi 75 a następnie
w istniejącej kanalizacji doprowadzić zasilanie do punktu kamerowego kablem
miedzianym 3mm x 1,5mm (ok. 15mb). Obraz z kamery należy wpiąć we wskazane
włókno światłowodu znajdujące się w ww. kanalizacji technicznej. Następnie sygnał
przesłać do punktu zbiorczego przy ul. Ratuszowej 1, gdzie należy dokonać przyłącza
ww. włókna do wskazanego włókna światłowodu Spółdzielni Mieszkaniowej, po
którym sygnał trafi do centrum monitoringu miejskiego. W punkcie kamerowym
należy zainstalować: kamerę o ww. minimalnych parametrach, media konwerter,
Switch 5 portowy 1000Mb, listwę minimum 4 gniazdową zasilającą z włącznikiem,
zasilacz buforowy 24V-7Ah, skrzynkę instalacyjną antywłamaniową, wyłącznik
różnicowoprądowy 30mA oraz inne urządzenia uznane przez Wykonawcę za
niezbędne.
IV. Opis wyposażenia i niezbędnych prac w Centrum Monitoringu.
1. Stanowisko operatorskie w Centrum Monitoringu Wykonawca w ramach zadania
wyposaży w sześć rejestratorów wraz z minimum dwoma dyskami HDD o pojemności
minimum 3TB każdy i sześć monitorów o minimalnej przekątnej 42”.
2. Należy zwrócić szczególna uwagę na odległość pomiędzy ekranami LCD a rejestratorami
w szafie RACKU49, która wymusza użycia kabli HDMI o dł. ok. 15 m lub też innych
rozwiązań umożliwiających przesłanie wysokiej jakości obrazu.
3. Żadne z dostarczanych elementów czy urządzeń nie może być wyprodukowane wcześniej
niż 1 rok od dnia zawarcia umowy. W projekcie nie dopuszcza się wykorzystania
używanych elementów i urządzeń, wszystkie mają być fabrycznie nowe.
4. W momencie odbioru inwestycji gotowe instalacje pozwolą na użytkowanie w pełni
funkcjonujących punktów kamerowych zintegrowanych użytkowo w ramach Miejskiego
Systemu Monitoringu.
5. Transmisja sygnału z wszystkich oddanych punktów kamerowych będzie odbywać się za
pośrednictwem łączy światłowodowych i bezprzewodowych.
6. Odbiór sygnału i obsługa wszystkich punktów kamerowych odbywać się będzie
w centrum dozoru zlokalizowanym w siedzibie Straży Miejskiej przy ul. Piłsudskiego 51.
7. W Centrum Monitoringu należy dokonać pełnej konfiguracji wszystkich zainstalowanych
urządzeń i sygnałów z punktów kamerowych. Ponadto Wykonawca zaprojektuje wszelkie
elementy sieciowe, zasilające oraz je dostarczy i zainstaluje.
26 | S t r o n a
V. Pozostałe roboty i uwagi.
1. Udrożnić kanalizację techniczną systemu monitoringu miejskiego wzdłuż al. Królowej
Jadwigi na odcinku ok. 100m. Należy usunąć powstałe zawaliska kanalizacji technicznej
poprzez dokonanie odsłonięcia kanalizacji, wymiany uszkodzonych odcinków rur HDP,
naprawy uszkodzonego światłowodu oraz zasypanie.
2. Anteny umieścić w punktach kamerowych w zależności od widoczności optycznej punktu
pośredniego.
3. Wszystkie instalacje na dachach budynków ułożyć w rurach UV na kostkach betonowych
mocowanych do uchwytów metalowych.
4. Kamery szybkoobrotowe zamontowane na słupach oświetleniowych powinny być
zawieszone na wysokości między 4,5 a 6 metrów licząc od podstawy słupa. Dokładna
wysokość zależy przede wszystkim od parametrów słupa oraz charakterystyki
obserwowanego terenu. Należy zapewnić możliwość jak najskuteczniejszej obserwacji
obszaru przy minimalizacji niekorzystnego wpływu występujących dookoła przeszkód
terenowych (podniesienie lub obniżenie terenu, drzewa, krzaki, budynki, słupy
oświetleniowe itp.).
5. Wszystkie przewody połączeniowe między urządzeniami systemu monitoringu
zamontowanymi na słupie powinny być niewidoczne z zewnątrz (ukryte w uchwytach
obudów do kamer lub wewnątrz słupa) lub prowadzone w rurach UV przymocowanych za
pomocą obejm metalowych do słupa. Ma to na celu minimalizację zagrożenia związanego
z potencjalnymi aktami wandalizmu oraz niebezpieczeństwem zerwania bądź uszkodzenia
przez czynniki zewnętrzne takie jak wiatr, opady atmosferyczne, ptaki itp. Jeżeli przewody
muszą być prowadzone na zewnątrz, wówczas powinny być dedykowane do zastosowań
zewnętrznych i charakteryzować się wysoką odpornością na warunki atmosferyczne.
27 | S t r o n a
