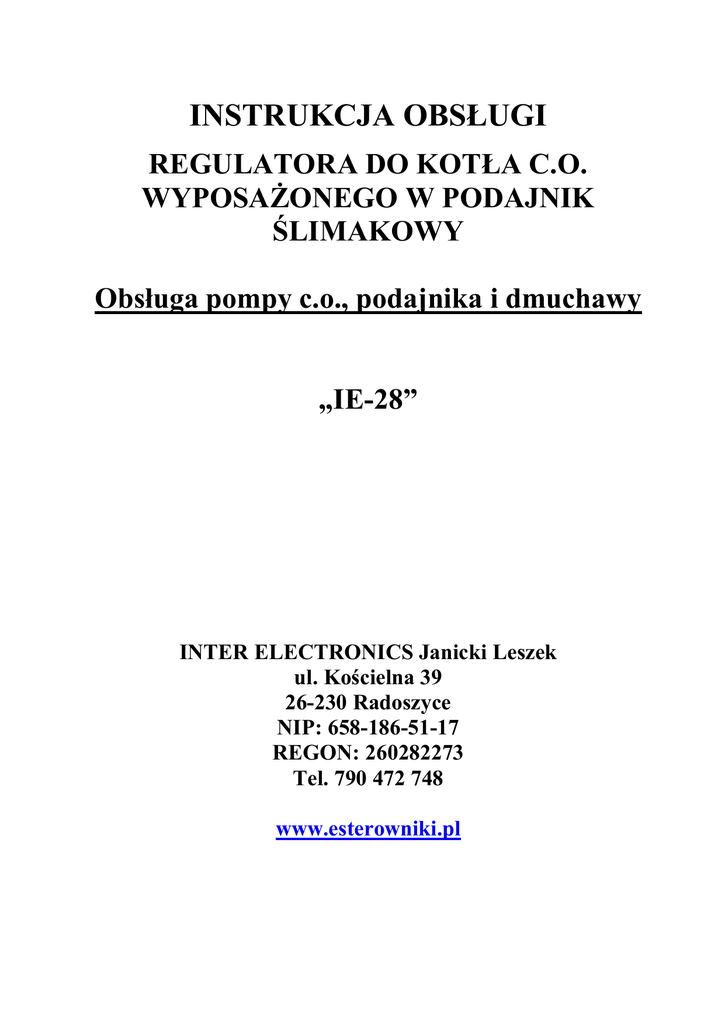

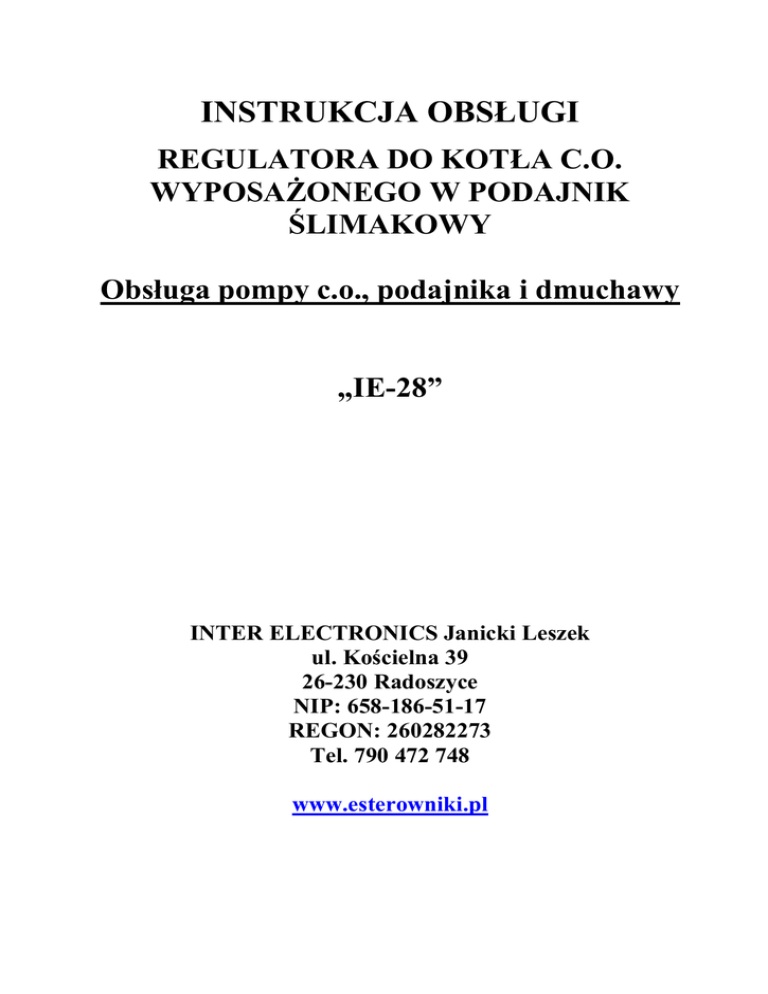

INSTRUKCJA OBSŁUGI
REGULATORA DO KOTŁA C.O.
WYPOSAŻONEGO W PODAJNIK
ŚLIMAKOWY
Obsługa pompy c.o., podajnika i dmuchawy
„IE-28”
INTER ELECTRONICS Janicki Leszek
ul. Kościelna 39
26-230 Radoszyce
NIP: 658-186-51-17
REGON: 260282273
Tel. 790 472 748
www.esterowniki.pl
UWAGA!
URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM!
Przed dokonaniem jakichkolwiek czynności
związanych z zasilaniem (podłączanie
przewodów, instalacja urządzenia, itp.) należy
upewnić się, że regulator nie jest podłączony
do sieci!
Montażu powinna dokonać osoba posiadająca
odpowiednie uprawnienia elektryczne
Przed uruchomieniem sterownika należy
dokonać pomiaru skuteczności zerowania
silników elektrycznych, kotła ,oraz pomiaru
izolacji przewodów elektrycznych.
ZASADA DZIAŁANIA
Mikroprocesorowy regulator „ IE-28 ” przeznaczony jest do sterowania nadmuchem, pompą c.o. i
podajnikiem ślimakowym w kotłach na paliwa stałe. Jego zadanie polega na utrzymaniu na kotle
temperatury zadanej. Regulator może pracować w jednym z pięciu trybów: ręczny (aktywacja tylko gdy
sterownik znajduje się w trybie wygaszenie zupelne), wygaszenie, regulacja, nadzór, alarm.
Przy temp. poniżej 30*C regulator znajduje się w TRYBIE WYGASZANIA, załączenie pracy
automatycznej przyciskiem START możliwe jest po przekroczeniu na kotle temp. 30*C. Za pomocą TRYBU
RĘCZNEGO rozpalamy kocioł tak by przekroczył temp. 30*C.
Naciśnięcie przycisku START przy temp. powyżej 30*C spowoduje załączenie wentylatora i podajnika co
zasygnalizują diody z opisem DMUCHAWA i PODAJNIK [naciśnięcie przycisku STOP spowoduje
zatrzymanie nadmuchu oraz podajnika i przejście sterownika w TRYB WYGASZANIA]. Sterownik
znajduje się w trybie regulacji, dmuchawa będzie pracowała non stop natomiast podajnik będzie załączany
cyklicznie według parametrów CZAS PODAWANIA i PRZERWA PODAWANIA cykle te będą
powtarzane do momentu gdy na kotle osiągniemy TEMP. ZADANĄ (gdy w trybie regulacji temp. na
kotle spadnie poniżej 30*C wówczas sterownik wyłączy nadmuch i podajnik przechodząc do trybu
wygaszenia). Po osiągnięciu TEMP. ZADANEJ sterownik przejdzie w TRYB NADZORU w trybie tym
po czasie PRZERWA PODTRZYMANIA zostanie załączony nadmuch i podajnik, podajnik będzie
pracował przez CZAS PODAWANIA natomiast dmuchawa będzie pracowała 5sek dłużej by rozpalić
podany opał.
OPIS FUNKCJI STEROWNIKA
Rozpalanie Tryb Ręczny
Tryb ręczny aktywujemy przytrzymując przycisk MENU przez ok. 5 sekund do momentu aż na
wyświetlaczu pojawi się napis rE. W trybie ręcznym za pomocą przycisków START, STOP załączamy i
wyłączamy odpowiednio dmuchawę i podajnik dawkując opał i powietrze w celu rozpalenia ognia na
retorcie. Po rozpaleniu opału i przekroczeniu temp. 30*C wychodzimy z trybu ręcznego naciskając raz
krótko przycisk Φ. Pracę automatyczna włączamy przyciskiem START.
Opis funkcji sterownika
Menu główne
Naciskając przycisk MENU poruszamy się po dostępnych funkcjach natomiast przyciskami ▲▼
zmieniamy wartości parametrów:
- TEMP. ZADANA zakres regulacji 35-80*C. Za pomocą tego parametru użytkownik deklaruje jaką
temperaturę chce mieć na kotle.
Nastawa fabryczna 50*C.
- CZAS PODAWANIA zakres regulacji 5-99 sekund, za pomocą tego parametru użytkownik deklaruje
czas pracy podajnika.
Nastawa fabryczna 25 sekund.
- PRZERWA PODAWANIA zakres regulacji 5-99 sekund, za pomocą tego parametru użytkownik
deklaruje czas postoju podajnika w trybie regulacji.
Nastawa fabryczna 80 sekund.
- PRZERWA PODTRZYMANIA zakres regulacji 1-99 minut, za pomocą tego parametru użytkownik
deklaruje czas postoju podajnika w trybie nadzoru.
Nastawa fabryczna 5 minut
Menu serwisowe
(dla użytkowników zaawansowanych)
Sterownik został wyposażony w dodatkowe menu serwisowe d1 w celu dopasowania parametrów
sterownika do indywidualnych potrzeb. Aby uruchomić tą opcję należy załączyć zasilanie sterownika
przyciskiem Φ z wciśniętym klawiszem MENU i trzymać przycisk MENU do momentu, aż na
wyświetlaczu pojawi się napis d1, następnie naciskając przycisk MENU poruszamy się po funkcjach
serwisowych, przyciskami ▲▼ zmieniamy wartości, natomiast przyciskiem Φ wychodzimy z menu
serwisowego zapisując zmianę parametrów:
- MOC DMUCHAWY (dioda z opisem TEMP. ZADANA)
zakres regulacji 15-100% („100” jest wyświetlane jako „00”) za pomocą tego parametru użytkownik
nastawia wydajność nadmuchu.
Nastawa fabryczna 65%
- HISTEREZA KOTŁA (dioda z opisem CZAS PODAWANIA)
zakres regulacji 1-10*C histereza jest to różnica pomiędzy temperaturą zadaną, a temperaturą powrotu do
trybu regulacji np.: gdy temperatura zadana ma wartość 50*C, a histereza wynosi 2*C, przejście w cykl
podtrzymania nastąpi po osiągnięciu temperatury 50*C, natomiast powrót do trybu regulacji nastąpi po
obniżeniu się temperatury poniżej 48*C.
- CZAS PRZESYPYWANIA (dioda z opisem PRZERWA PODAWANIA)
Zakres regulacji 1-99 minut parametr ten określa czas na jaki ma się załączyć podajnik jeśli na czujniku
podajnika zostanie przekroczona TEMPERATURA ALARMU PODAJNIKA
Nastawa fabryczna 10 minut
- CZAS WYKRYCIA BRAKU OPAŁU (dioda z opisem PRZERWA PODTRZYMANIA)
Zakres regulacji 0-99minut gdzie 0-wyłączenie funkcji. Gdy sterownik pracuje w trybie regulacji to
odmierza czas, jeśli w czasie wykrycia braku opału nie osiągnie TEMP. ZADANEJ to załączy się alarm
dźwiękowy C5, praca sterownika będzie kontynuowana mimo załączonego alarmu. Alarm dźwiękowy
wyłączamy przyciskiem MENU natomiast aby komunikat nie był wyświetlany należy wcisnąć przycisk
STOP, a następnie przyciskiem START wznowić pracę sterownika. Nastawienie tej funkcji na „0”
powoduje że czas ten nie będzie odmierzany i alarm nie będzie załączany.
Nastawa fabryczna 90 minut.
- TEMPERATURA ALARMU PODAJNIKA (dioda z opisem DMUCHAWA)
Zakres regulacji 40-80*C 0-wyłączenie funkcji
Po przekroczeniu tej temperatury na czujniku podajnika, zostanie załączony alarm C4 oraz podajnik na
CZAS PRZESYPYWANIA celem przepchnięcia żaru. Ustawiając ten parametr na „0” sterownik może
pracować bez czujnika podajnika. Nie zaleca się ustawiania tego parametru na „0” gdy czujnik podajnika
jest sprawny, funkcja została udostępniona by można było korzystać ze sterownika na czas wymiany
uszkodzonego czujnika podajnika.
Nastawa fabryczna 50*C
- TEMPERATURA ZAŁĄCZNIE POMPY C.O. (dioda z opisem PODAJNIK)
Zakres regulacji 20-70*C, histereza wyłączenia 3*C.
Nastawa fabryczna 35*C
Powyżej temp. załączenia pompa będzie pracować bez przerwy i zostanie wyłączona gdy temp. na
kotle spadnie do TEMP. ZAŁĄCZENIA POMPY minus 3*C. Pompa c.o. pracuje niezależnie i bez
względu na tryb pracy załączana jest powyżej temp. załączenia.
Dodatkowe funkcje pompy c.o.
- Funkcja anty zatarcie – pompa załączana jest co 7dni na 30sekund by zapobiec osadzaniu się kamienia
na pompie w okresie letnim.
- Funkcja anty zamarzanie – załączenie pompy poniżej 5*C by zapowiedz zamarznięciu wody w instalacji
c.o.
Pompa załączana jest również dodatkowo gdy zostanie uszkodzony czujnik temperatury kotła oraz gdy
zostanie przekroczona temperatura alarmu!!
Opis alarmów
C1 – sygnalizuje przekroczenie temp. alarmu kotła 85*C
C2 – uszkodzenie czujnika temp. kotła
C3 – uszkodzenie czujnika podajnika
C4 – przekroczenie TEMP ALARMU
C5 – temp. nie rośnie – załączenie tego alarmu może być spowodowane brakiem opału, zerwaniem
zawleczki podajnika lub ustawienie zbyt krótkiego czasu wykrycia braku opału.
W przypadku wystąpienia alarmu C1 nie należy wyłączać sterownika ponieważ spowoduje to wyłączenie
pompy obiegowej. Alarm dźwiękowy wyłączamy naciskając klawisz MENU. W przypadku błędu C2 i C3
należy skontaktować się z serwisem.
Ustawienia fabryczne
Aby powrócić do ustawień fabrycznych należy włączyć sterownik przyciskiem Φ z wciśniętym
przyciskiem START gdy na wyświetlaczu pojawi się napis dS zwalniamy przycisk.
WYMIANA BEZPIECZNIKA
Przed dokonaniem jakichkolwiek czynności związanych z wymianą bezpiecznika należy wyciągną wtyczkę
z gniazdka.
Aby wymienić bezpiecznik należy wykręcić wkręty znajdujące się z tylu sterownika następnie należy
wymienić bezpiecznik stosując wkładkę 5x20 2,6A szybki.
SCHEMAT POŁĄCZEŃ
WARUNKI GWARANCJI
1. Producent gwarantuje sprawne działanie sprzętu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji
obsługi w okresie 30 miesięcy od daty sprzedaży ale nie dłużej niż 36 miesięcy od daty produkcji.
2. Ujawnione w okresie gwarancji usterki i wady będą usuwane bezpłatnie, w możliwie najkrótszym terminie nie
przekraczającym 14 dni, począwszy od daty przyjęcia produktu do naprawy.
3. W celu usunięcia usterki Reklamujący powinien dostarczyć produkt osobiście lub za pomocą poczty na adres podany poniżej.
4. Dostarczony sprzęt powinien być: kompletny, czysty, w oryginalnym opakowaniu fabrycznym (ewentualnie zastępczym) wraz
z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną. Wszelkiego rodzaju zniszczenia lub uszkodzenia produktu (np.
powstałe w czasie transportu) wynikające z jego niewłaściwego opakowania, obciążają wyłącznie Kupującego.
5. w zakres napraw gwarancyjnych nie wchodzą czynności przewidziane w instrukcji obsługi, bieżące konserwacje, przeglądy,
czyszczenie, regulacja, sprawdzenie działania oraz inne czynności, do wykonywania których zobowiązany jest użytkownik we
własnym zakresie. Ewentualne czyszczenie sprzętu oraz inne wymienione w tym punkcie czynności dokonywane są na koszt
Kupującego według cennika Serwisu Centralnego i nie będą traktowane jako naprawa gwarancyjna.
7. Gwarancją nie są objęte:
- uszkodzenia mechaniczne;
- przewody zasilające, wtyki, bezpieczniki, itp.;
- uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z instrukcją użytkowania, konserwacji i
przechowywania lub używania niewłaściwych materiałów eksploatacyjnych;
- produkty w których osoby nieupoważnione przez gwaranta, dokonywały przeróbek, zmian konstrukcyjnych, napraw lub innych
ingerencji (stwierdzenie takiego faktu powoduje utratę gwarancji);
- uszkodzenia i wady powstałe na skutek wyładowań atmosferycznych
8. Karta gwarancyjna niewłaściwie wypełniona (bez pieczęci punktu sprzedaży, bez wpisanej daty sprzedaży), ze śladami
poprawek lub nieczytelna, jest nieważna.
9. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego
wynikających z niezgodności towaru z umową.
UWAGA!
Karta gwarancyjna bez dołączonego dowodu zakupu, bez wpisanej daty sprzedaży, pieczątki
punktu sprzedaży, ze śladami poprawek lub nieczytelna na skutek zniszczeń, jest nieważna.
data i podpis sprzedającego
