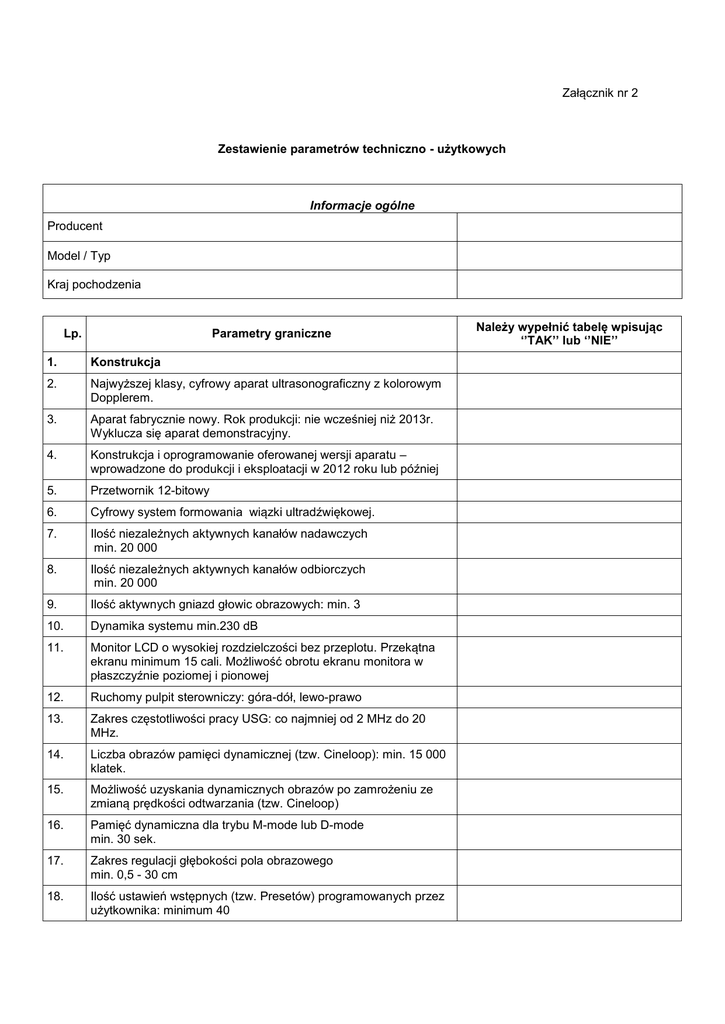

Załącznik nr 2
Zestawienie parametrów techniczno - użytkowych
Informacje ogólne
Producent
Model / Typ
Kraj pochodzenia
Lp.
Parametry graniczne
1.
Konstrukcja
2.
Najwyższej klasy, cyfrowy aparat ultrasonograficzny z kolorowym
Dopplerem.
3.
Aparat fabrycznie nowy. Rok produkcji: nie wcześniej niż 2013r.
Wyklucza się aparat demonstracyjny.
4.
Konstrukcja i oprogramowanie oferowanej wersji aparatu –
wprowadzone do produkcji i eksploatacji w 2012 roku lub później
5.
Przetwornik 12-bitowy
6.
Cyfrowy system formowania wiązki ultradźwiękowej.
7.
Ilość niezależnych aktywnych kanałów nadawczych
min. 20 000
8.
Ilość niezależnych aktywnych kanałów odbiorczych
min. 20 000
9.
Ilość aktywnych gniazd głowic obrazowych: min. 3
10.
Dynamika systemu min.230 dB
11.
Monitor LCD o wysokiej rozdzielczości bez przeplotu. Przekątna
ekranu minimum 15 cali. Możliwość obrotu ekranu monitora w
płaszczyźnie poziomej i pionowej
12.
Ruchomy pulpit sterowniczy: góra-dół, lewo-prawo
13.
Zakres częstotliwości pracy USG: co najmniej od 2 MHz do 20
MHz.
14.
Liczba obrazów pamięci dynamicznej (tzw. Cineloop): min. 15 000
klatek.
15.
Możliwość uzyskania dynamicznych obrazów po zamrożeniu ze
zmianą prędkości odtwarzania (tzw. Cineloop)
16.
Pamięć dynamiczna dla trybu M-mode lub D-mode
min. 30 sek.
17.
Zakres regulacji głębokości pola obrazowego
min. 0,5 - 30 cm
18.
Ilość ustawień wstępnych (tzw. Presetów) programowanych przez
użytkownika: minimum 40
Należy wypełnić tabelę wpisując
‘’TAK’’ lub ‘’NIE’’
19.
Podstawa jezdna z czterema obrotowymi kołami z możliwością
blokady
20.
Obrazowanie i prezentacja obrazu
21.
Kombinacje prezentowanych jednocześnie obrazów. Min.
 B,
 B+B
 M
 B+M
 D
 B+D
 B + C (Color Doppler)
 B + PD (Power Doppler)
 B + Color + M
22.
FRAME RATE dla trybu B: min. 700 obrazów/sek.
23.
FRAME RATE dla trybu B + kolor: min. 200 obrazów/sek.
24.
Szerokopasmowe obrazowanie harmoniczne min. 4 pasma
częstotliwości
25.
Obrazowanie w trybie Spektralny Doppler Pulsacyjny
(PWD, HPRF PWD)
26.
Zakres prędkości Dopplera pulsacyjnego (PWD)
min.: +/- 7,0 m/sek (przy zerowym kącie bramki)
27.
Obrazowanie w trybie Spektralny Doppler Ciągły (CWD)
28.
Zakres prędkości Dopplera Ciągłego (CWD) min.:
+/- 15,5 m/sek (przy zerowym kącie bramki)
29.
Obrazowanie w trybie Doppler Kolorowy (CD)
30.
Zakres prędkości Dopplera Kolorowego (CD)
min.: +/- 4,0 m/sek
31.
Obrazowanie w trybie Power Doppler (PD) i Power Doppler
Kierunkowy
32.
Obrazowanie w rozszerzonym trybie Color Doppler o bardzo
wysokiej czułości i rozdzielczości z możliwością wizualizacji bardzo
wolnych przepływów w małych naczyniach
33.
Obrazowanie w trybie Kolorowy i Spektralny Doppler Tkankowy
34.
Obrazowanie w trybie Triplex – (B+CD/PD +PWD)
35.
Jednoczesne obrazowanie B + B/CD (Color/Power Doppler) w
czasie rzeczywistym
36.
Obrazowanie wielokątowe tzw. w układzie skrzyżowanych
ultradźwięków
37.
Adaptacyjny system obrazowania wyostrzający kontury i
redukujący artefakty szumowe dostępny na wszystkich
oferowanych głowicach
38.
Obrazowanie rombowe na głowicach liniowych z regulacją kąta w
zakresie min. 5 – 15 stopni
39.
Obrazowanie trapezowe na głowicach liniowych z regulacją kąta w
zakresie min. 5 – 15 stopni
40.
Automatyczna optymalizacja obrazu B za pomocą jednego
przycisku
41.
Zakres bramki dopplerowskiej: min. od 0,5 mm do 20 mm ze
skokiem co 0,5 mm
42.
Możliwość odchylenia wiązki Dopplerowskiej
min. +/- 15 stopni
43.
Korekcja kąta bramki dopplerowskiej min. +/- 80 stopni
44.
Automatyczna korekcja kąta bramki dopplerowskiej za pomocą
jednego przycisku
45.
Zasięgowa regulacja wzmocnienia (TGC lub STC)
min. w 8 strefach
46.
Możliwość zmian map koloru w Color Dopplerze
min. 25 map
47.
Możliwość regulacji wzmocnienia GAIN w czasie rzeczywistym i po
zamrożeniu
48.
Archiwizacja obrazów
49.
Wewnętrzny system archiwizacji z zapisem obrazów na dysku
twardym (min. 300 GB) i bazą pacjentów.
50.
Zapis obrazów w formatach DICOM, JPG, BMP i TIFF oraz pętli
obrazowych (AVI) w systemie aparatu i bezpośrednio z niego na
nośnikach typu PenDrvie lub płytach DVD-R/RW
51.
Możliwość jednoczesnego zapisu obrazu na wewnętrznym dysku
HDD i nośniku typu PenDrive oraz wydruku obrazu na printerze.
Wszystkie 3 akcje dostępne po naciśnięciu jednego przycisku
52.
Videoprinter czarno-biały.
53.
Drukarka czarno-biała laserowa, kompatybilna ze sprzętem
54.
Dodatkowy, zewnętrzny monitor LCD o wysokiej rozdzielczości
kompatybilny z systemem. Przekątna ekranu minimum 17 cali.
55.
Nagrywarka DVD-R/RW lub CD-R/RW
56.
Wbudowane wyjście USB 2.0 do podłączenia nośników typu
PenDrive
57.
Wbudowana karta sieciowa Ethernet 10/100 Mbps
58.
Możliwość podłączenia aparatu do dowolnego komputera PC
kablem sieciowych 100 Mbps w celu wysyłania danych (obrazy,
raporty)
59.
Możliwość podłączenia drukarki laserowej do wydruku raportów
bezpośrednio z aparatu
60.
Funkcje użytkowe
61.
Powiększenie obrazu w czasie rzeczywistym: min. x16
62.
Powiększenie obrazu po zamrożeniu: min. x16
63.
Ilość pomiarów obrazowanych jednocześnie na ekranie:
min. 10
64.
Pomiar odległości, obwodu, pola powierzchni, objętości
65.
Przełączanie głowic z klawiatury
66.
Podświetlane klawisze
67.
Automatyczny obrys spektrum Dopplera oraz przesunięcie linii
bazowej i korekcja kąta bramki Dopplerowskiej – dostępne w
czasie rzeczywistym i po zamrożeniu
68.
Raporty z badań z możliwością zapamiętywania raportów w
systemie
69.
Pełne oprogramowanie do badań:
 Brzusznych
 Małych narządów
 Naczyniowych
 Mięśniowo-szkieletowych
 Urologicznych
 Kardiologicznych
 Położniczych
 Ginekologicznych
 Pediatrycznych
70.
Specjalistyczne oprogramowanie ginekologiczno-położnicze
posiadające:
 Szczegółowe raporty badań
z uśrednieniem wyników
 Możliwość przedstawienia wyników na siatkach wentylowych
 Automatyczne zapamiętywania wszystkich raportów z badań
71.
Głowice ultradźwiękowe – (matrycowe lub wykonane w
technologii zapewniającej ogniskowanie wiązki w dwóch
płaszczyznach)
72.
Głowica elektroniczna Convex, szerokopasmowa, ze zmianą
częstotliwości pracy. Podać typ.
73.
Zakres częstotliwości pracy: co najmniej 2,0 – 6,0 MHz.
74.
Liczba elementów: min. 190
75.
Kąt skanowania min. 65 st.
76.
Obrazowanie harmoniczne min. 4 pasma częstotliwości
77.
Głowica elektroniczna Convex Endovaginalna,
szerokopasmowa, ze zmianą częstotliwości pracy.
Podać typ
78.
Zakres częstotliwości pracy: co najmniej 3,0 – 9,0 MHz
79.
Liczba elementów: min. 190
80.
Kąt skanowania min. 180 st.
81.
Promień max. R10 mm
82.
Obrazowanie harmoniczne min. 4 pasma częstotliwości
83.
Głowica brzuszna Convex, objętościowa do obrazowania 3D
w czasie rzeczywistym tzw. 4D (skanująca automatycznie),
szerokopasmowa, ze zmianą częstotliwości pracy. Podać typ.
84.
Zakres częstotliwości pracy: co najmniej 2,0 – 10,0 MHz.
85.
Liczba elementów: min. 190
86.
Prędkość skanowania w trybie 4D min. 30 obrazów/sek.
87.
Obrazowanie harmoniczne min. 4 pasma częstotliwości
88.
Głowica elektroniczna typu Liniowa do badań naczyniowych
szerokopasmowa (zapewniająca ogniskowanie w min. dwóch
płaszczyznach), ze zmianą częstotliwości pracy. Podać typ.
89.
Zakres częstotliwości pracy co najmniej od 4 do 13MHz.
90.
Liczba elementów (przetworników): min. 190
91.
Długość max. 40 cm
92.
Obrazowanie harmoniczne min. 4 pasm częstotliwości
93.
Możliwości rozbudowy – opcje (dostępne w dniu składania
oferty)
94.
Możliwość rozbudowy systemu o automatyczny pomiar
przezierności karkowej (NT)
95.
Możliwość rozbudowy systemu o elektroniczną głowicę Liniową
2,0-6,0 MHz, min. 190 elementów, szerokość skanu min. 80 min.,
z centralnym kanałem biopsyjnym przechodzącym przez głowicę
96.
Możliwość rozbudowy systemu o elektroniczną głowicę
MicroConvex śródoperacyjną tzw. paluszkową,
min. 4-10 MHz, min. 190 elementów, kąt min. 65 st., promień max.
R20 mm
97.
Możliwość rozbudowy systemu o elektroniczną głowicę Rectalna
dwupłaszczyznową w układzie Convex/Linia, min. Convex 3,0-9,0
MHz, Linia 4,0-13,0 MHz, min. 190 elementów, kąt skanowania
Convex min. 120 stopni, szerokość skanu Linia min.60 mm
98.
Możliwość rozbudowy systemu o automatyczny pomiar kompleksu
Intima Media (IMT)
99.
Możliwość rozbudowy systemu o elektroniczną głowicę
kardiologiczna Phased Array 1,0-5,0 MHz, kąt min. 90 st., min. 64
elementy, obrazowanie harmoniczne min. 4 pasma częstotliwości
100.
Możliwość rozbudowy systemu o wbudowany w aparat moduł EKG
101.
Możliwość rozbudowy systemu o wielopłaszczyznowe głowice
przezprzełykowe
102.
Możliwość rozbudowy systemu o obrazowanie w trybie
M-mode anatomiczny m.in. 3 kursory (linie proste)
103.
Inne
104.
Certyfikat CE na aparat i głowice (załączyć)
105.
Instrukcja obsługi w języku polskim i angielskim (dostarczyć przy
dostawie aparatu)
106.
Gwarancja obejmująca cały system (aparat, głowice, printer) min.
60 miesięcy
107.
Autoryzacja producenta na serwis i sprzedaż zaoferowanego
aparatu USG na terenie Polski (dokumenty załączyć)
108.
Szkolenia
109.
Szkolenia personelu w zakresie obsługi, podstawowych czynności
związanych ze sprawdzeniem stanu technicznego oferowanego
sprzętu i podstawowej konserwacji technicznej zakończonego
wydaniem imiennego protokołu lub certyfikatu lub świadectwa dla
każdego z uczestników szkolenia
110.
Zewnętrzne szkolenie z zakresu diagnostyki położniczo –
ginekologicznej w zakresie wymaganym do uzyskania certyfikatu
Polskiego Towarzystwa Ultrasonograficznego, zakończone
wystawieniem imiennego certyfikatu uczestnictwa dla min.3 osób
