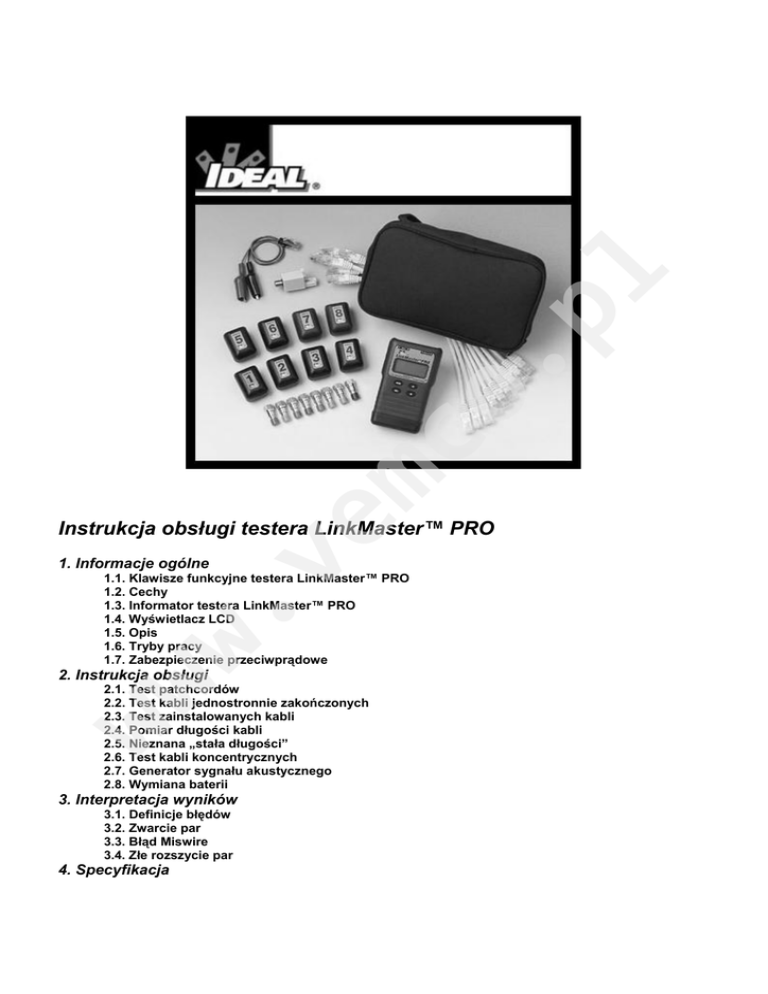

Instrukcja obsługi testera LinkMaster™ PRO
w.
v
1. Informacje ogólne
1.1. Klawisze funkcyjne testera LinkMaster™ PRO
1.2. Cechy
1.3. Informator testera LinkMaster™ PRO
1.4. Wyświetlacz LCD
1.5. Opis
1.6. Tryby pracy
1.7. Zabezpieczenie przeciwprądowe
ww
2. Instrukcja obsługi
2.1. Test patchcordów
2.2. Test kabli jednostronnie zakończonych
2.3. Test zainstalowanych kabli
2.4. Pomiar długości kabli
2.5. Nieznana „stała długości”
2.6. Test kabli koncentrycznych
2.7. Generator sygnału akustycznego
2.8. Wymiana baterii
3. Interpretacja wyników
3.1. Definicje błędów
3.2. Zwarcie par
3.3. Błąd Miswire
3.4. Złe rozszycie par
4. Specyfikacja
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
2
1. Informacje ogólne
UWAGA!
Do testera LinkMaster™ PRO nie wolno podłączać przewodów pod napięciem. Podłączenie może spowodować uszkodzenie
urządzenia.
UWAGA!
Przed podłączeniem kabla do testera należy sprawdzić czy wtyczka jest właściwie zakończona. Nie należy podłączać do
urządzenia kabla zakończonego wtykiem RJ11 bez koniecznego adaptera przejściowego RJ45/RJ11. Minimalna długość
mierzonego kabla równa jest 1m
1.1. Klawisze funkcyjne testera LinkMaster™ PRO
Klawisz MODE do zmiany
trybu pracy:
• Pretest - Szybki test
• Length - Pomiar długości
• Tone – Generator sygnału
• Coax - Kabel koncentryczny
Tryb ustawień:
• Wybór opcji
• Opuszczenie opcji
Klawisze strzałek:
• Do zmiany „stałej długości” (patrz
tabela z odpowiednimi parametrami)
• Do zmiany par lub do zmiany żył po
których ma być wysłany sygnał
akustyczny
• Do sprawnego poruszania się po
opcjach
w.
v
Klawisz SEL:
• Wyświetla dostępne tryby pracy
• Rozpoczyna nowy cykl testów
• Pozwala wybrać 1 z 4 sygnałów
akustycznych
• Umożliwia zmianę par podczas
pomiaru długości
• Pozwala na zmianę opcji
użytkownika:
- Wł./Wył. brzęczyka
- Wybór typu kabla: ekranowany
lub nieekranowany
- Wybór jednostki miary długości:
stopa albo metr
em
co
.p
• Złącze główne RJ45 do
testów
l
Dowolny klawisz włącza tester
• Złącze zdalne RJ45 do
patchcordów
1.2. Cechy
ww
• Przejrzystość wyników dzięki dwuliniowemu, szesnastoznakowemu, alfanumerycznemu wyświetlaczowi LCD z ikonami
• Możliwość wykonania testów przy użyciu jednostki zdalnej: ciągłość ekranu, zwarcie par, przewód otwarty, błąd Miswire, pary
odwrócone i złe rozszycie par
• Możliwość wykonania testów bez jednostki zdalnej (w trybie Pretest): przewód otwarty, zwarcie i złe rozszycie par
• Przejrzystość wyników testów - wyniki wyświetlane są w postaci mapy połączeń z linią informacyjną o zwartych lub źle
rozszytych parach
• Dla połączeń w sekwencji T568A/B informacja w postaci napisu PASS na wyświetlaczu i sygnału dźwiękowego (tzw.
brzęczek - opcjonalnie)
• Możliwość wyświetlania mapy połączeń dla standardu 10Base-T i Token Ring przy podłączonej jednostce zdalnej
• Możliwość pomiaru długości w metrach lub stopach z wykorzystaniem metody pomiaru pojemności przewodu
• Możliwość pomiaru długości kabli UTP, STP i kabli koncentrycznych z użyciem lub bez użycia jednostki zdalnej
• Możliwość ustalenia mapy połączeń kabla koncentrycznego przy pomocy ośmiu jednostek zdalnych w różnych kolorach
• Możliwość transmisji sygnału akustycznego w 4 różnych tonacjach po pojedynczej żyle kabla, po parze lub po wszystkich
parach dzięki wbudowanemu generatorowi sygnału
• Automatyczne włączenie jednostki głównej LinkMaster™ PRO po podłączeniu jednostki zdalnej
• Automatyczne wyłączenie jednostki głównej LinkMaster™ PRO w przypadku niskiego poziomu baterii i niezależnie od
aktualnego trybu pracy
• Powiadomienie o konieczności wymiany baterii poprzez wyświetlenie ikony baterii na wyświetlaczu
• Łatwa wymiana baterii
• Możliwość szybkiego testowania patchcordów dzięki dwóm złączom RJ45 w jednostce głównej
• Sygnalizacja podłączenia do sieci urządzeń aktywnych podczas pomiaru długości
• Dołączona bateria 9V
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
3
1.3. Informator testera LinkMaster™ PRO
Tester wyłączony
Podłączenie jednostki zdalnej - powoduje automatyczne włączenie testera i samoczynne rozpoczęcie testów kabla
Naciśnięcie dowolnego klawisza - powoduje włączenie testera i automatyczne uruchomienie ostatnio używanego trybu
Tester włączony
Dostępne tryby operacyjne:
Pretest - Testy nie wymagające jednostki zdalnej: przewód otwarty, zwarcie i złe rozszycie par. Testy z jednostką zdalną:
kompletne testy kabla z nr ID jednostki zdalnej.
Powrót do menu wyboru trybu pracy
Start nowego testu (tylko w trybie Pretest)
l
Length - Pomiar długości kabla
Powrót do menu wyboru trybu pracy
em
co
.p
Wybór mierzonej pary: automatyczny lub manualny
Ustawienie parametru „stałej długości”
Tone - Generator sygnału akustycznego
Powrót do menu wyboru trybu pracy
Wybór pomiędzy 4 różnymi tonacjami sygnału akustycznego
Wybór drogi sygnału akustycznego: po pojedynczej żyle kabla, po parze, po wszystkich parach
Setup - Indywidualne ustawienia testera
Powrót do menu wyboru trybu pracy
Wybór pomiędzy różnymi opcjami
Zmiana ustawień
Opcje: Brzęczyk Wł./Wył, wyświetlanie informacji PASS Wł./Wył.
Kabel ekranowany i kabel nieekranowany
Długość wyrażana w metrach lub stopach
w.
v
Coax - Pomiar kabla koncentrycznego. Identyfikacja koloru i numeru ID jednostki zdalnej. Testy: linia otwarta, zwarcie.
Powrót do menu wyboru trybu pracy
Start nowego testu
Mode Select - Tryb używany do poruszania się po funkcjach i do wyłączenia testera
Przejście do następnego trybu pracy
ww
Uruchomienie aktualnie wyświetlanego trybu pracy
1.4. Wyświetlacz LCD
Linia otwarta lub zwarcie
Parametr „stałej długości”
Kabel zgodny z
sekwencją T568A/B
Tryb ustawień
Test w toku
Brzęczek Wył.
Niski poziom baterii
Numery oznaczające żyłę kabla
Znaki alfanumeryczne
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
Informacja o numerze ID
jednostki zdalnej
Informacja o ekranie
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
4
1.5. Opis
Automatyczne włączenie testera LinkMaster™ PRO i samoczynne rozpoczęcie testów kabla następuje w chwili podłączenia
jednostki zdalnej do drugiego końca przewodu. W przypadkach kiedy nie jest używana jednostka zdalna naciśniecie
dowolnego klawisza w jednostce głównej spowoduje włączenie testera. Automatyczne wyłączenie testera nastąpi w kilka
sekund po odłączeniu jednostki zdalnej. W przypadku ciągłych testów tego samego przewodu trwających 5 minut nastąpi
automatyczne wyłączenie testera. Rozłączenie przewodu przywróci tester do normalnego trybu. Limit czasu pracy dla
większości trybów wynosi 20 minut. Tryb pracy Tone spowoduje wyłączenie testera około po 2,5 godzinach. Tester
LinkMaster™ po włączeniu powraca do ostatnio używanego trybu pracy przed wyłączeniem.
em
co
.p
l
Po zakończeniu testu na ekranie zostają wyświetlone informacje o mapie połączeń, numerze ID jednostki zdalnej i ewentualne
informacje o błędach.
• W głównej linii wyświetlone są numery oznaczające sekwencję podłączenia każdej żyły kabla do jednostki głównej.
• W drugiej linii wyświetlone są numery oznaczające sekwencję podłączenia każdej żyły kabla do jednostki zdalnej.
• W przypadku błędnego zakończenia kabla i brakujących żył, numery w drugiej linii ekranu będą wskazywały tylko dobrze
podłączone żyły kabla.
• W miejscu w którym brakuje żył w drugiej linii ekranu będą martwe czyste pole.
• W przypadku zwarcia par na drugiej linii zostanie wyświetlona informacja w postaci migoczącej litery „X” pod numerem
zwartej pary a w trzeciej linii dodatkowe informacje dotyczące błędu.
• W przypadku złego rozszycia par na drugiej linii zostanie wyświetlona informacja w postaci migoczących numerów których
ten błąd dotyczy a w trzeciej linii dodatkowe informacje dotyczące błędu.
• Informacje o większej ilości błędów wyświetlane są w trzeciej linii wyświetlacza.
• Pod napisem ID w drugiej linii wyświetlany jest numer podłączanej jednostki zdalnej.
Uwaga: Podłączenie jednostki zdalnej kabla koncentrycznego do wyłączonego testera LinkMaster™ PRO spowoduje jego
włączenie, z tym że druga linia wyświetlacza pozostanie nieaktywna. Do pomiaru kabla koncentrycznego należy najpierw
włączyć jednostkę główną i uruchomić tryb Coax.
1.6. Tryby pracy
Pretest - W przypadku braku jednostki zdalnej, każdy przycisk na jednostce głównej uruchomi tester i samoczynne testy linii
otwartej, zwarcia i złego rozszycia par. Wynik zostanie przedstawiony na wyświetlaczu. Po zmianie testowanego kabla, aby
uruchomić test wystarczy nacisnąć klawisz SEL. Częściowe i błędne rezultaty mogą wystąpić jeśli test został przerwany lub w
jakikolwiek sposób niedokończony.
Typowe parametry kabla
pF/ft
Typowe parametry kabla
pF/m
w.
v
Kabel
Data
Kat.3
19.0
62.5
Kat. 5/5E
15.0
49.0
Security
22 AWG, Jacked
pF/ft
pF/m
24.0
78.5
Wire
Kat. 6
15.0
49.0
22 AWG, Unjack.
14.0
46.0
RG6/U
16.25
53.0
20 AWG, Unjack.
16.0
52.5
RG11/U
16.25
53.0
18 AWG Unjack.
17.0
55.0
RG58/U
27.5
90.0
RG59/U
16.25
53.0
ww
Coax
Kabel
Length - Tryb Length służy do pomiaru długości kabla, mierząc jego pojemność i przeliczając pojemność przez „stałą
długości”. Długość jest wyświetlana na ekranie wraz z aktualną wartością „stałej długości”. Klawisz SEL pozwala na manulaną
zmianę mierzonych par 1-2, 3-6, 4-5, 7-8 albo ustawienie autokolejności. Numery par wyświetlane są zaraz obok wartości
określających długość z wyjątkiem ustawienia autokolejność. W przypadku błędów mierzonej pary, w trybie manualnym
wyświetlane są pary z informacją o błędzie, w trybie automatycznym błędne pary są pomijane. W przypadku pomiaru kabla
koncentrycznego należy manualnie ustawić parę 1-2 lub wybrać autokolejność i za pomocą adaptera RJ45/”F” podłączyć
kabel. Trzeba również zmienić „stałą długości” za pomocą klawiszy strzałek. Podczas dokonywania zmiany ustawień tego
parametru na wyświetlaczu będzie widniał napis CAL.
Uwaga: Jeśli drugi koniec kabla jest podłączony do urządzenia aktywnego (Hub, Switch, itd.) tester wyświetli na ekranie
komunikat „T Ring Network??”, „xbase-T Network?”, albo „Network?”.
Tone - Generator sygnału akustycznego pozwala identyfikować podłączony kabel za pomocą sondy. Funkcja pozwala
wysyłać sygnał akustyczny (cztery różne sygnały do wyboru) po pojedynczej żyle kabla, po parze lub po wszystkich parach.
Klawisz SEL pozwala wybrać jeden z czterech dzwonków. Klawisze strzałek służą do wyboru drogi sygnału.
Uwaga: W przypadku pomiaru kabla koncentrycznego lub po podłączeniu do kabla za pomocą złączy typu „krokodylki” ,
sygnał wysyłany jest po żyłach numer 1 i 2.
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
5
1.7. Zabezpieczenie przeciwprądowe
l
Coax - Tryb Coax używany jest łącznie ze specjalnymi numerowanymi, kolorowymi adapterami zakończonymi złączem”F”
(jednostki zdalne kabla koncentrycznego). Każda z ośmiu końcówek posiada unikatowe sygnatury umożliwiające testerowi ich
rozpoznanie. Jeśli kabel jest właściwe podłączony tester wyświetla numer adaptera i kolor. Informacje dotyczące błędnego
podłączenia, zwarcia lub złego rozszycia przewodu również zostaną przedstawione na wyświetlaczu.
Setup - Tryb Setup służy do zmiany indywidualnych ustawień testera. Klawisze strzałek umożliwiają sprawne poruszanie się
po dostępnych opcjach. Klawisz SEL zatwierdza wybraną pozycję. Klawisz MODE służy do opuszczenia trybu Setup.
Dostępne opcje:
• Wł./Wył brzęczyka podczas wyświetlania napisu PASS (opcja domyślnie włączone)
• Kabel ekranowany lub nieekranowany (domyślnie kabel nieekranowany)
• Jednostki miary długości: metr lub stopa (domyślnie stopa)
- W przypadku zmiany jednostek miary, tester przekonwertuje „stałą długości” na nowe jednostki po opuszczeniu trybu Setup
- „Stała długości” może mieć dowolną wartość (49pF/metr domyślnie; większość kabli kat.5,5E,6 posiada wartość zbliżoną do
domyślnej; dla uzyskania większej precyzji należy sprawdzić fabryczną specyfikację kabla)
2. Instrukcja obsługi
2.1. Test patchcordów
em
co
.p
Tester LinkMaster™ PRO wytrzymuje napięcie występujące w zwykłej linii telefonicznej w czasie nie przekraczającym 10s. W
trybie Pretest, Length i Coax tester sprawdza obecność napięcia w linii. Informacja „Voltage!!” na wyświetlaczu i dźwięk
brzęczka sygnalizuje obecność napięcia w linii podłączonej do testera. Szybkie odłączenie urządzenia zapobiegnie jego
zniszczeniu.
1) Podłącz jeden koniec kabla do głównego złącza RJ45 w jednostce głównej testera.
2) Podłącz drugi koniec kabla do zdalnego złącza RJ45 w jednostce głównej testera.
3) Tester włączy się automatycznie i rozpocznie pomiary o czym poinformuje napis TEST na wyświetlaczu. Poprawność
połączenia i zgodności kabla z sekwencja T568A/B zostanie zakomunikowana wyświetlonym napisem PASS oraz dzwonkiem
brzęczka. Test powtarzany jest co 5 sekund.
4) W przypadku błędów zapoznaj się z instrukcją obsługi, częścią interpretacji wyników testów. Ani napis PASS, ani napis
FAIL nie pojawi się na wyświetlaczu w przypadku błędów: przewód otwarty lub Miswire. Dla każdego typu błędu sprawdź
mapą połączeń na wyświetlaczu.
5) Rozłącz patchcord po wykonaniu testu.
Uwaga: Za każdym razem upewnij się czy ustawiony jest właściwy typ kabla (kabel nieekranowany domyślnie). W przypadku
pomiarów za pomocą dwóch złączy w jednostce głównej testera wyświetlanym numerem ID będzie 1.
w.
v
2.2. Test kabli jednostronnie zakończonych
ww
Test nie wymaga jednostki zdalnej w trybie Pretest
1) Podłącz jeden koniec kabla do głównego złącza RJ45 w jednostce głównej testera a drugi koniec pozostaw wolny.
2) Włącz tester dowolnym klawiszem. Jeśli jednostka nie jest w trybie Pretest, naciśnij klawisz MODE aż do wyświetlenia
pożądanego trybu Pretest, następnie naciśnij klawisz SEL.
3) Tester rozpocznie testy linii otwartej, zwarcia i złego rozszycia par. Rezultaty zostaną przedstawione na wyświetlaczu.
4) W ciągu 5 sekund tester wyświetli wynik. Test powtarzany jest co 5 sekund.
5) Rozłącz przewód po wykonaniu testu.
6) Naciśnij klawisz SEL natychmiast po podłączeniu nowego kabla.
Uwaga: Długość wszystkich patchcordów nie może przekroczyć 10% całkowitej długości mierzonej linii i jednocześnie nie
może przekroczyć długości 1m.
2.3. Test zainstalowanych kabli
1) Podłącz jednostkę zdalną do drugiego końca linii przy pomocy patchcordu dostarczonego w zestawie (lub kilka jednostek
do kilku gniazdek).
2) Za pomocą patchcordu podłącz jednostkę główną testera do patchpanela, do którego podłączone są kable.
3) Tester LinkMaster™ PRO włączy się automatycznie o czym poinformuje napis TEST na wyświetlaczu jednostki. Na
wyświetlaczu zostanie przedstawiona mapa połączeń i numer ID jednostki zdalnej podłączonej na drugim końcu kabla.
Poprawność połączenia i zgodności kabla z sekwencja T568A/B zostanie zakomunikowana wyświetlonym napisem PASS
oraz dzwonkiem brzęczka(opcjonalnie). Test powtarzany jest co 5 sekund.
4) W przypadku błędów zapoznaj się z instrukcją obsługi, częścią interpretacji wyników testów. Ani napis PASS, ani napis
FAIL nie pojawi się na wyświetlaczu w przypadku błędów: przewód otwarty lub Miswire. Dla każdego typu błędu sprawdź
mapę połączeń na wyświetlaczu.
5) Rozłącz przewód po wykonaniu testu
Uwaga: Patch kabel nie może być dłuższy niż 10 % całkowitej długości mierzonego kabla.
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
6
2. 4. Pomiar długości kabli
l
1) Podłącz jeden koniec kabla do głównego złącza RJ45 w jednostce głównej testera (jednostka zdalna na drugim końcu kabla
nie musi być podłączona)
2) Włącz tester dowolnym klawiszem. Jeśli jednostka nie jest w trybie Length, naciśnij klawisz MODE aż do wyświetlenia
pożądanego trybu Length, następnie naciśnij klawisz SEL. Długość kabla zostanie przedstawiona na wyświetlaczu.
- Do zmiany „stałej długości” użyj klawiszy strzałek.
- Klawisz SEL pozwala na zmianę mierzonych par 1-2, 3-6, 4-5, 7-8 (para1-2 jest domyślna i przypisana jest do pomiaru
długości kabla koncentrycznego).
- Zmian jednostki miary długości dokonasz w trybie Setup.
Uwaga: „Stała długości” może mieć dowolną wartość (49pF/m domyślnie; większość kabli kat.5,5E,6 posiada wartość
zbliżoną do domyślnej; dla uzyskania większej precyzji należy sprawdzić fabryczną specyfikację kabla)
Uwaga: Jeśli pomiar długości zaznaczonej pary powoduje błąd, obok tej pary zamiast wyznaczonej długości będzie informacja
o błędzie. W trybie domyślnym, jeśli para 1 i 2 powoduje błąd, tester automatycznie dokonuje pomiaru kolejnej pary.
2.5. Nieznana „stała długości”
em
co
.p
W przypadku, gdy nieznany jest parametr „stałej długości” mierzonego kabla, można go określić mając do dyspozycji kabel o
ustalonej długości, który posłuży do kalibracji. Odmierzając 15 m kabla, podłącz jeden jego koniec do głównego złącza RJ45 w
jednostce głównej testera. Włącz tester dowolnym klawiszem. Jeśli jednostka nie jest w trybie Length, naciśnij klawisz MODE
aż do wyświetlenia pożądanego trybu Length. Za pomocą klawiszy strzałek ustaw wartość 50 pf/m i sprawdź długość.
Modyfikuj wartość „stałej długości” do momentu otrzymania wyniku pomiaru długości najbliższego 15 m. Tak ustalony
parametr stałej długości wykorzystasz do pomiaru kabli o nieznanej długości.
2.6. Test kabli koncentrycznych
1) Podłącz jeden koniec kabla koncentrycznego do głównego złącza RJ45 w jednostce głównej testera za pomocą adaptera
przejściowego RJ45/F
2) Podłącz drugi koniec kabla do jednostki zdalnej kabla koncentrycznego.
3) Włącz tester dowolnym klawiszem. Jeśli jednostka nie jest w trybie Coax, naciśnij klawisz MODE aż do wyświetlenia
pożądanego trybu Coax, następnie naciśnij klawisz SEL.
4) W przypadku właściwego podłączenia kabla na wyświetlaczu zostanie przedstawiona informacja o numerze ID i kolorze
jednostki zdalnej kabla koncentrycznego. W przypadku błędów informacje OPEN (przewód otwarty) i SHORT(zwarcie)
zostaną wyświetlone na wyświetlaczu.
5) Pomiar długości kabla koncentrycznego odbywa się w trybie Length na parze 1-2 po odpowiednim ustawieniu parametru
„stałej długości”.
w.
v
2.7. Generator sygnału akustycznego
ww
1) Włącz tester dowolnym klawiszem. Jeśli jednostka nie jest w trybie Tone, naciśnij klawisz MODE aż do wyświetlenia
pożądanego trybu Tone, następnie naciśnij klawisz SEL.
2) Za pomocą klawisza SEL wybierz jeden z czterech dźwięków sygnału akustycznego. Klawisze strzałek umożliwiają wybór
drogi sygnału: po pojedynczej żyle kabla, po parze lub po wszystkich parach.
3) Podłącz jeden koniec kabla do głównego złącza RJ45 w jednostce głównej testera. Dla lepszej transmisji sygnału
akustycznego nie podłączaj jednostki zdalnej. Z powodu niepożądanych efektów kabla skrętkowego, lepszy sygnał otrzymasz
mając do dyspozycji tylko jedną żyłę przewodu. Zaznacz jedną żyłę kabla zamiast jednej pary.
4) Aby samodzielnie wyłączyć sygnał naciśnij klawisz MODE a następnie klawisz SEL. Automatyczne wyłączenie sygnału
nastąpi po około 2,5 godziny.
Uwaga: W przypadku pomiaru kabla koncentrycznego lub po podłączeniu do kabla za pomocą złącz typu „krokodylki” , sygnał
wysyłany jest tylko po żyłach numer 1 i 2.
2.8. Wymiana baterii
Konieczność wymiany baterii sugeruje wyświetlona ikona baterii na wyświetlaczu.
Kiedy napięcie osiągnie 4,5 V wyniki testów będą błędne.
Aby zmienić baterię:
1) Zdejmij gumową osłonę testera.
2) Usuń stare baterie i włóż nowe.
3) Załóż gumową osłonę.
Uwaga: Podczas instalacji nowej baterii pamiętaj aby do testera nie był podłączony żaden
kabel. Włączony tryb Length i Pretest mógłby błędnie skalibrować tester przy podłączonym
kablu.
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
7
3. Interpretacja wyników
Napis PASS zostanie wyświetlony jeśli wszystkie żyły kabla będą podłączone do pinów złącza zgodnie ze standardem
T568A/B. W przypadku zwarcia lub złego rozszycia par zostanie wyświetlony napis FAIL. W przypadku linii otwartej lub błędu
Miswire na wyświetlaczy nie pojawi się żaden komunikat. W każdym z tych przykładów należy sprawdzić mapę połączeń.
3.2. Definicje błędów
Poniżej zostały przedstawione trzy typy błędów zależne od stopnia ich złożoności. Większość istotnych błędów mapy połączeń
będzie maskowana przez mniejsze jej błędy. Na przykład zwarcie par: błąd Miswire i złe rozszycie par może pozostać nie
wykryte dopóki występuje zwarcie.
em
co
.p
l
Przykładowe błędy połączeń (kabel ekranowany)
Kolor czarny - Znak wyświetlany
Kolor niebieski - Znak migający
Przewód otwarty
Zwarcie pary
w.
v
Błąd Miswire
Złe rozszycie par
ww
Kabel zgodny z sekwencja T 568 A/B (kabel nieekranowany)
Mapa połączeń 10BaseT
(2 pary 4 żyły)
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
Mapa połączeń Token Ring
(2 pary 4 żyły)
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
VEMCO SP. Z O.O. - INSTRUKCJA OBSŁUGI TESTERA KABLI LINKMASTER PRO
8
3.4. Zwarcie par
W przypadku zwarcia par na wyświetlaczu jednostki głównej testera zostanie wyświetlona informacja w postaci napisu FAIL, a
pod zwartą parą informacja w postaci migoczącej litery „X”, zaś w trzeciej linii będzie widniała dokładna wiadomość o
zaistniałym błędzie. W trybie Pretest (bez jednostki zdalnej) będą wyświetlone pełne informacje o błędzie.
3.5. Błąd Miswire
l
Występuje, gdy jedna lub wiele żył kabla nie jest podłączona do tych samych pinów złącza na obu końcach kabla. Z dołączoną
jednostką zdalną, mapa połączeń w pierwszej linii pokaże numery pinów złącza podłączonego do jednostki głównej, a w linii
drugiej złącza podłączonego do jednostki zdalnej. Pary odwrócone są specyficznym rodzajem błędu Miswire w którym pary są
właściwie podpięte do pinów, ale złącza są odwrócone. W trybie Pretest (bez jednostki zdalnej) ten typ błędu nie jest
wykrywany.
3.6. Złe rozszycie par
4. Specyfikacja
em
co
.p
Występuje, gdy kabel jest prawidłowo zakończony na obu jego końcach, ale sekwencja żył w złączy jest błędna. Typowe kable
skrętkowe składają się z ośmiu żył skręconych w cztery pary. Te cztery pary są dedykowane jako pary standardów
okablowania i celowo są skręcone dla zachowania lepszej jakości sygnału. Układ par 1 i 2, 3 i 6, 4 i 5, 7 i 8 jest zgodny ze
standardem T568A/B dla złącz RJ45. Kabel może zachować ciągłość pomimo pomieszania par. Z dołączoną jednostką
zdalną, numery pinów pomieszanych par będą migotać i zostanie wyświetlona informacja o błędzie z listą numerów błędnych
pinów. W trybie Pretest (bez jednostki zdalnej) będą wyświetlone pełne informacje o błędzie.
ww
w.
v
Właściwości fizyczne
Wymiary: 145×72×30 mm (5.7×2.85×1.2 cal)
Masa: 176 gram (6.2 uncji)
Środowisko:
Temperatura pracy: 0°C-50°C
Temperatura przechowywania: -10°C-60°C
Wilgotność powietrza: 10-90% nieskondensowane
Długość pracy na baterii (Standardowa alkaliczna bateria 9V ):
Przechowywanie: 2.5 roku
Testowanie: 120 godzin
Typy kabli: UTP/STP kat. 3/5e/6, kable koncentryczne
Minimalna długość kabla do pomiaru długości od złego rozszycia par: 1.25 m (4 stopy)
Minimalna długość mierzonego kabla: 1 m (3 stopy)
Maksymalna długość mierzonego kabla: 762 m (2500 stóp)
Maksymalna długość mierzonego kabla koncentrycznego: 914 m (3000 stóp)
VEMCO SP. Z O.O. - IMPORTER I DYSTRYBUTOR FIRM:
VEMCO Sp. z o.o. , ul. Broniewskiego 3, 81-837 Sopot
Tel. 58/550-75-65, Fax. 58/550-75-66
e-mail: [email protected]
www.vemco.pl
