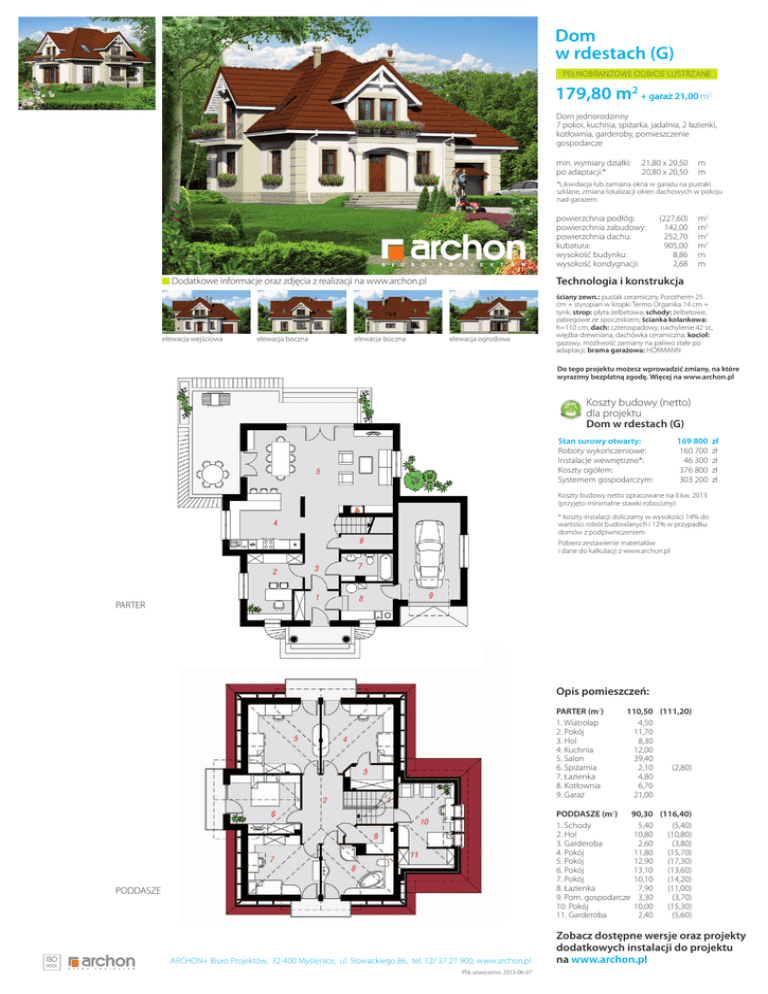

Dom w rdestach (G) 179,80 m2

Dom
w rdestach (G)
Pełnobranżowe odbicie lustrzane
179,80 m2 + garaż21,00m
2
Dom jednorodzinny
7 pokoi, kuchnia, spiżarka, jadalnia, 2 łazienki,
kotłownia, garderoby, pomieszczenie
gospodarcze
min. wymiary działki: 21,80 x 20,50 m
po adaptacji:*
20,80 x 20,50 m
*Likwidacja lub zamiana okna w garażu na pustaki
szklane, zmiana lokalizacji okien dachowych w pokoju
nad garażem.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
elewacja boczna
elewacja boczna
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
elewacja wejściowa
(227,60)
142,00
252,70
905,00
8,86
2,68
elewacja ogrodowa
ściany zewn.: pustak ceramiczny Porotherm 25
cm + styropian w kropki Termo Organika 14 cm +
tynk; strop: płyta żelbetowa; schody: żelbetowe,
zabiegowe ze spocznikiem; ścianka kolankowa:
h=110 cm; dach: czterospadowy, nachylenie 42 st.,
więźba drewniana, dachówka ceramiczna; kocioł:
gazowy, możliwość zamiany na paliwo stałe po
adaptacji; brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
Dom w rdestach (G)
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
169 800
160 700
46 300
376 800
303 200
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na II kw. 2013
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
PARTER
Opis pomieszczeń:
PARTER (m2)
1. Wiatrołap 2. Pokój 3. Hol 4. Kuchnia 5. Salon 6. Spiżarnia 7. Łazienka 8. Kotłownia 9. Garaż PODDASZE (m2) 90,30 (116,40)
1. Schody 5,40 (5,40)
2. Hol 10,80 (10,80)
3. Garderoba 2,60 (3,80)
4. Pokój 11,80 (15,70)
5. Pokój 12,90 (17,30)
6. Pokój 13,10 (13,60)
7. Pokój 10,10 (14,20)
8. Łazienka 7,90 (11,00)
9. Pom. gospodarcze 3,30 (3,70)
10. Pokój 10,00 (15,30)
11. Garderoba 2,40 (5,60)
PODDASZE
ISO
9001
110,50 (111,20)
4,50
11,70
8,30
12,00
39,40
2,10 (2,80)
4,80
6,70
21,00
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12/ 37 21 900, www.archon.pl
Plik utworzono: 2013-06-07
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
