Moduł pomiarowy interfejsu Cobra4 Pehametr, złącze BNC

Moduł pomiarowy interfejsu Cobra4
Pehametr, złącze BNC
12631.00
PHYWE Systeme GmbH &
Co. KG Robert-Bosch-Breite
10 D-37079 Gottingen
Telefon
Fax
E-mail
Internet
+49 (0) 551 604-0
+49 (0) 551 604-107
[email protected]
www.phywe.de
Instrukcja obsługi
Przyrząd spełnia
odpowiednie normy
ramowe UE

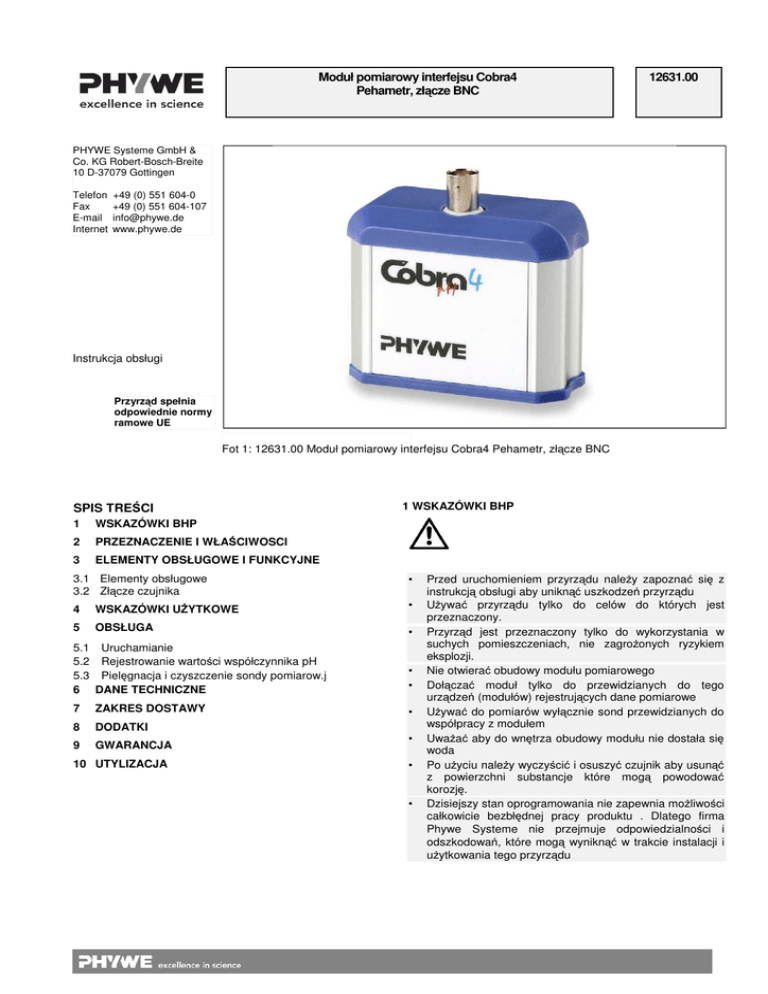

Fot 1: 12631.00 Moduł pomiarowy interfejsu Cobra4 Pehametr, złącze BNC
SPIS TREŚCI
1
WSKAZÓWKI BHP
2
PRZEZNACZENIE I WŁAŚCIWOSCI
3
ELEMENTY OBSŁUGOWE I FUNKCYJNE
1 WSKAZÓWKI BHP
3.1 Elementy obsługowe
3.2 Złącze czujnika
•
4
WSKAZÓWKI UśYTKOWE
•
5
OBSŁUGA
•
5.1 Uruchamianie
5.2 Rejestrowanie wartości współczynnika pH
5.3 Pielęgnacja i czyszczenie sondy pomiarow.j
6 DANE TECHNICZNE
•
•
7
ZAKRES DOSTAWY
•
8
DODATKI
9
GWARANCJA
10 UTYLIZACJA
•
•
•
Przed uruchomieniem przyrządu naleŜy zapoznać się z
instrukcją obsługi aby uniknąć uszkodzeń przyrządu
UŜywać przyrządu tylko do celów do których jest
przeznaczony.
Przyrząd jest przeznaczony tylko do wykorzystania w
suchych pomieszczeniach, nie zagroŜonych ryzykiem
eksplozji.
Nie otwierać obudowy modułu pomiarowego
Dołączać moduł tylko do przewidzianych do tego
urządzeń (modułów) rejestrujących dane pomiarowe
UŜywać do pomiarów wyłącznie sond przewidzianych do
współpracy z modułem
UwaŜać aby do wnętrza obudowy modułu nie dostała się
woda
Po uŜyciu naleŜy wyczyścić i osuszyć czujnik aby usunąć
z powierzchni substancje które mogą powodować
korozję.
Dzisiejszy stan oprogramowania nie zapewnia moŜliwości
całkowicie bezbłędnej pracy produktu . Dlatego firma
Phywe Systeme nie przejmuje odpowiedzialności i
odszkodowań, które mogą wyniknąć w trakcie instalacji i
uŜytkowania tego przyrządu
2
PRZEZNACZENIE I WŁAŚCIWOŚCI
Moduł pomiarowy interfejsu Cobra4 Pehametr słuŜy do
pomiarów wartości pH w roztworach wodnych. W zaleŜności
od rodzaju zadania moduł moŜe być dołączony do
następujących przyrządów rejestrujących dane pomiarowe:
-
interfejs Cobra4 Wireless-Link (12601.00) do bezprzewodowego przesyłu danych do PCr
interfejs Cobra4 USB-Link (12610.00) do przesyłania
danych do PC poprzez kabel do złącza USB
do mobilnego miernika Cobra4 Mobile-Link (12620.00).
Na ściance dolnej obudowy znajduje się złącze do
dołączania do ww. przyrządów pomiarowych. Połączenie
odbywa się z pomocą złącza zatrzaskowego z bolcem
ustalającym.
Do pomiaru wartości współczynnika pH konieczna jest
elektroda pH Następujące elektrody pH mogą być dołączane
do złącza BNC modułu pomiarowego:
Elektroda pH, z tworzywa, napełniana Ŝelem, BNC
(46265.15),
Elektroda pH, z tworzywa, napełniana, BNC
(46266.15),
Elektroda pH, szklana, napełniania, BNC
(46268.10).
3
ELEMENTY OBSŁUGOWE I FUNKCYJNE
3.1
Elementy obsługowe
Moduł pomiarowy interfejsu Cobra4 Pehametr nie posiada
Ŝadnych ręcznych elementów obsługowych. Obsługa odbywa
się poprzez miernik przenośny Cobra4-Mobile-Link lub przez
PC w razie dołączenia interfejsu Cobra4-USB-Link lub
Cobra4-Wireless-Link tak, Ŝe jest wykonane połączenie
między czujnikiem pomiaru przewodności a jednym z trzech
przyrządów rejestrujących pomiary.
3.2 Złącze czujnika
Wartości pomiaru pH mogą być odczytywane z modułu
pomiarowego ze standardową prędkością 1 pomiar na
sekundę (1 Hz). śądana częstotliwość pomiaru podobnie jak
inne nastawy moŜe być nastawiona przez dołączone
przyrządy do rejestrowania danych pomiarowych.
dywanopodobnych
Stosować ekranowanie nadajników wielkiej częstotliwości
(np. odbiorniki radiowe lub telefony komórkowe usunąć z
bezpośredniej bliskości).
5 OBSŁUGA
Ten rozdział opisuje uruchamianie interfejsu modułu
pomiarowego Cobra4 i zawiera przeglądowo jego obsługę.
Proszę przeczytać ten rozdział dokładnie, aby uniknąć
błędów i niepowodzeń.
5.1 Uruchamianie
Zainstalować najpierw niezbędne napędy I programy
obsługowe z dostarczonego CD. W tym celu włoŜyć CD do
napędu w komputerze i postępować zgodnie ze
wskazówkami zawartymi w programie.
Bezpłatne update programu mozna uzyskać pod adresem :
www.phywe.de… software … measure
measure Program główny (Hauptprogramm)
measure Moduł pomiarowy
lub zamówić bezpłatną wersję update na DVD
Połączyć moduł pomiarowy Pehametr interfejsu Cobra4 z
posiadanym – jednym z trzech moŜliwych - modułem
głównym interfejsu poprzez 15-pinowe złącze zatrzaskowe ..
Moduł pomiarowy jest natychmiast gotowy do pracy
poniewaŜ jest zasilany z przyrządu rejestrującego
wykonywane pomiary.
Dalsze informacje dotyczące sterowania rejestrowaniem
danych pomiarowych znajdują się w instrukcjach obsługi
przyrządów rejestrujących.
5.2 Rejestrowanie wartości pH
Do pomiaru współczynnika pH badanego medium głowica
pomiarowa elektrody pH winna być całkowicie zanurzona.
Jeśli wykonujemy szereg pomiarów w róŜnych roztworach
zaleca się między kolejnymi pomiarami spłukanie elektrody
czystą wodą i jej lekkie strząśniecie, aby uniknąć
przeniesienia zanieczyszczeń z jednej próbki do drugiej. Jeśli
chcemy mierzyć absolutne wartości pH elektroda winna być
przed tym kalibrowana, np. roztworem buforowym pH 4,62
(30280.70) i roztworem buforowym pH 9 (30289.70).
Podczas pomiaru roztwór winien być w lekkim ruchu, co
moŜna osiągnąć z pomocą mieszadła magnetycznego lub
przez powolne poruszanie elektrodą w roztworze
4 WSKAZÓWKI UśYTKOWE
Moduł pomiarowy Chemia interfejsu Cobra4 wraz z
pozostałymi elementami systemu Cobra 4 spełnia
wymagania
techniczne
wyraŜone
w
aktualnie
obowiązujących normach ramowych UE. Jego właściwości
techniczne upowaŜniają do oznaczenia go symbolem CE.
NaleŜy
przestrzegać
następujących
zaleceń
eksploatacyjnych:
Na przyrząd mogą wpływać ładunki elektrostatyczne,
zjawiska elektromagnetyczne (w.cz., Burst, pośrednie
wyładowania burzowe) i w ekstremalnych warunkach moŜe
on nie funkcjonować w podawanych granicach.. Następujące
przedsięwzięcia mogą ograniczyć lub wyeliminować te
zakłócenia:
Stosowane przewody łączeniowe nie powinny być dłuŜsze
niŜ 2 m.:
W PC (zwłaszcza w laptopach) zapewnić wyrównanie
ładunku. W laboratoriach nie stosować wykładzin
5.3 Pielęgnacja i czyszczenie sondy pomiarowej
Prosimy
przestrzegać
wskazówek
pielęgnacyjnych
uŜywanych elektrod pH.
Przed uŜyciem elektrody pH do pomiarów w terenie najlepiej
przedtem wykonać kalibrowanie w laboratorium z uŜyciem
roztworów lub tabletek buforowych rozpuszczonych w 20 ml
wody destylowanej.
Aby uniknąć wyschnięcia membrany znajdującej się w dolnej
części
elektrody,
wszystkie
elektrody
winny
być
przechowywane w 3% roztworze chlorku potasu. Do
pomiarów w terenie przez krótki okres czas elektrodę moŜna
przechowywać w gilzie ochronnej (37651.15) wypełnionej
wodą wodociągowa. W Ŝadnym wypadku nie przechowywać
elektrody w wodzie destylowanej. Nie wolno dopuścić do
wyschnięcia!.
6
10 UTYLIZACJA
Opakowanie
jest
wykonane
z
materiałów
przyjaznych dla środowiska i winno być z
utylizowane zgodnie z miejscowymi przepisami
Przyrząd nie podlega standardowym
warunkom usuwania odpadów. Jeśli
ma on być z utylizowany prosimy o
przesłanie go celem prawidłowego z
utylizowania na niŜej podany adres
DANE TECHNICZNE
pH:
Zakres pomiarowy pH 0...14
Rozdzielczość
0,01 pH
Dokładność pomiaru ± 0,5%
Prędkośc przesyłu danych 1
Hz
Wymiary:
Wymiary obudowy (mm)
50 x 70 x 30
Waga
80 g
PHYWE Systeme GmbH & Co. KG
Abteilung
Kundendienst RobertBosch-Breite 10 D37079 Góttingen
7 ZAKRES DOSTAWY
W skład dostawy wchodzi::
•
Moduł pomiarowy Pehametr interfejsu Cobra4, BNC
•
Instrukcja obsługi
12631.00
8
DODATKI
Do kalibrowania elektrod pH moŜna uŜywać następujących
roztworów buforowych lub tabletek buforowych, które muszą
być rozpuszczone w 20 ml wody destylowanej::
Tabletki buforowe, pH 4, czerwone, 100 szt.
Tabletki buforowe, pH 10, zielone, 100 szt.
Roztwór buforowy, pH 4,01, 500 ml
Roztwór buforowy, pH 4,01, 1000 ml
Roztwór buforowy, pH 4,62, 1000 ml
Roztwór buforowy, pH 7,01, 500 ml
Roztwór buforowy, pH 7,01, 1000 ml
Roztwór buforowy, pH 9,00, 1000 ml
Roztwór buforowy, pH 10,01, 500 ml
Roztwór buforowy, pH 10,01, 1000 ml
3,0 molowy roztwór KCl, 100 ml
Roztwór czyszczący do elektrod pH, 500 ml
30281.10
30283.10
46270.11
46270.12
30280.70
46271.11
46271.12
30289.70
46272.11
46272.12
48203.10
46273.03
9 GWARANCJA
Na przyrządy dostarczone przez nas w obrębie UE
udzielamy 24-miesięcznej gwarancji a poza UE 12miesięcznej.
Gwarancja
nie
obejmuje
uszkodzeń
spowodowanych nieprzestrzeganiem instrukcji obsługi,
wykorzystywaniem niezgodnym z przeznaczeniem oraz
naturalnym zuŜyciem przyrządu.
Producent
moŜe
być
odpowiedzialny
za
pewne
funkcjonowanie przyrządu, jeśli kontrola i ewentualne zmiany
będą wprowadzane przez producenta lub upowaŜnioną przez
niego placówkę
Telefon
Fax
+49 (0) 551 604-274
+49 (0) 551 604-246
